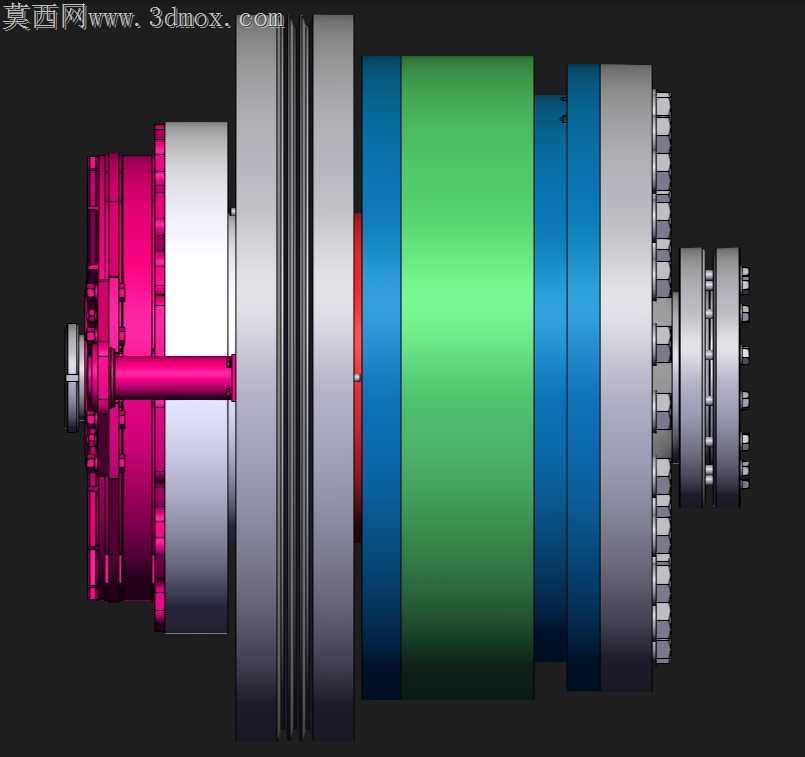

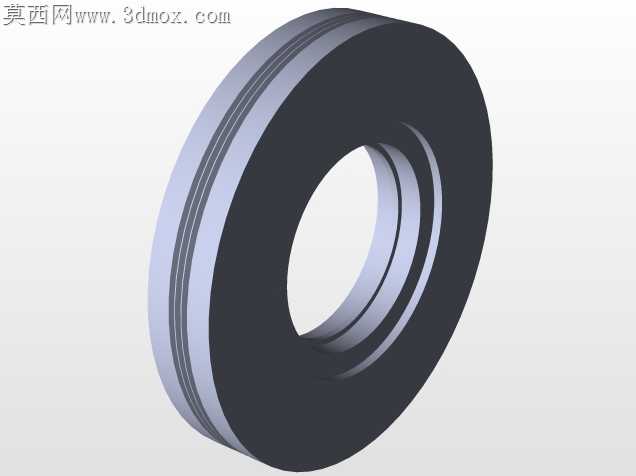

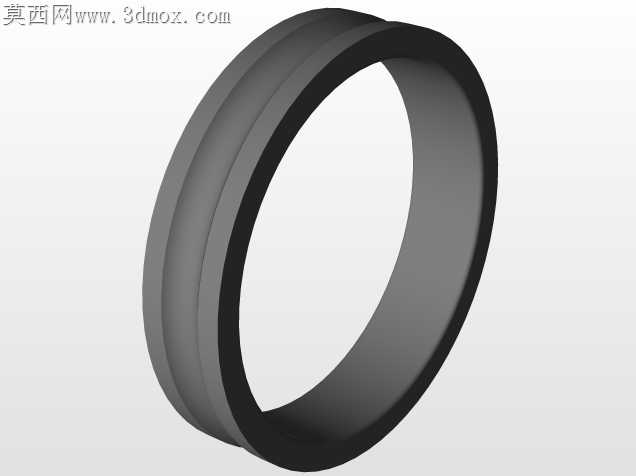

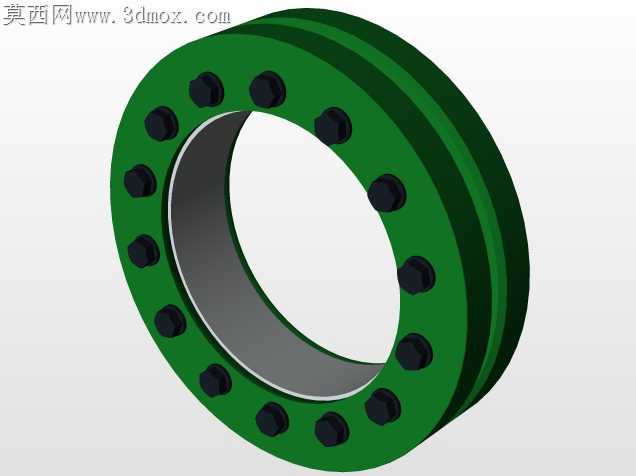

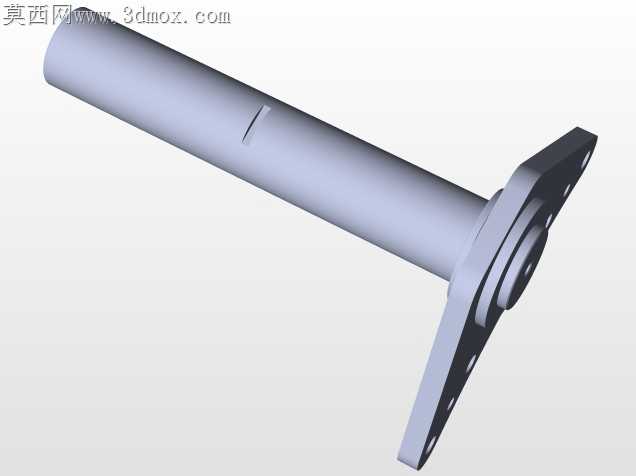

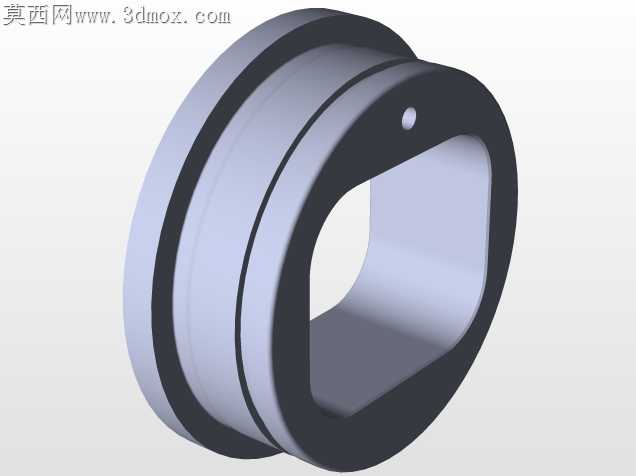

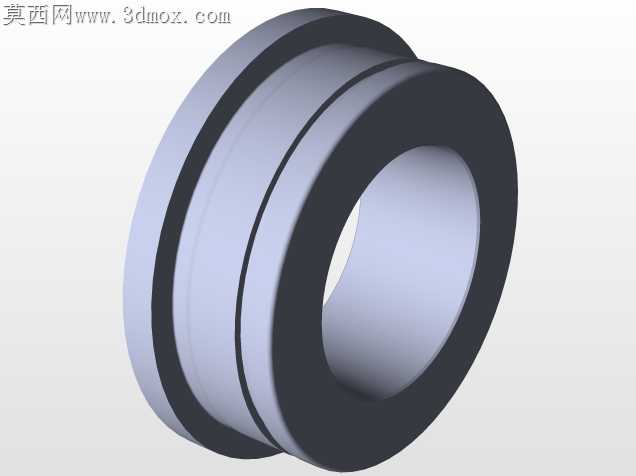

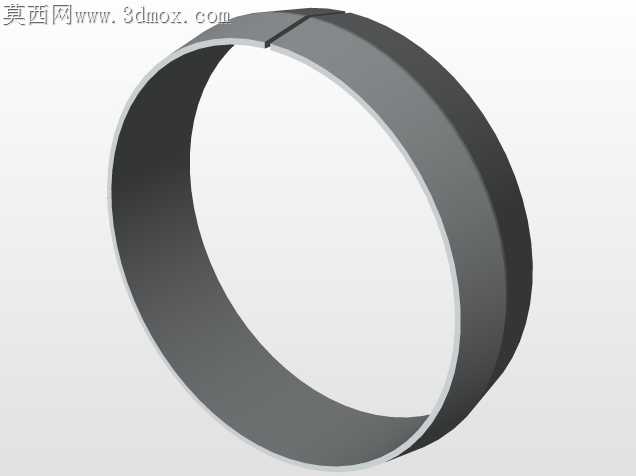

机械压力机行星齿轮驱动系统结构设计

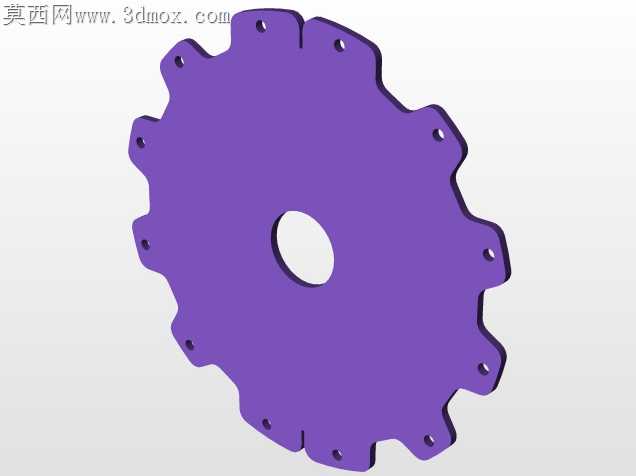

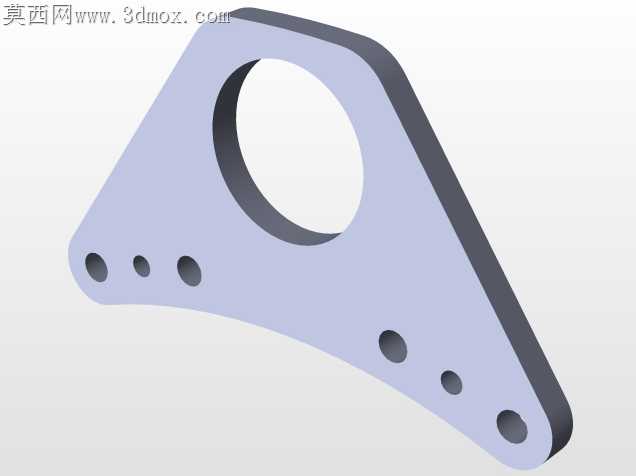

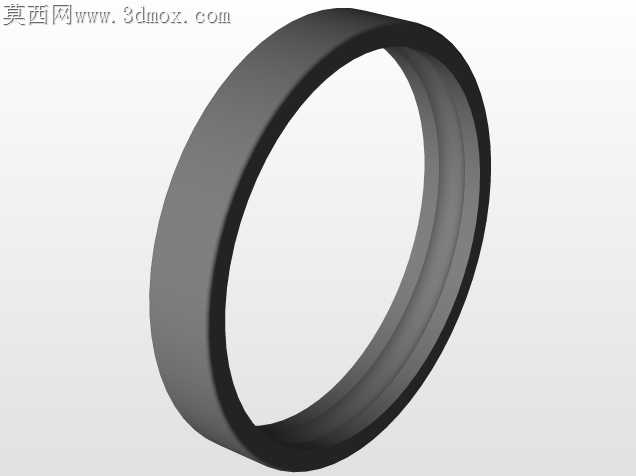

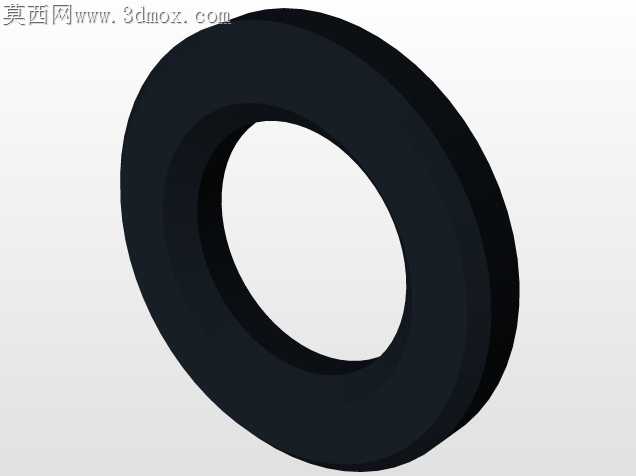

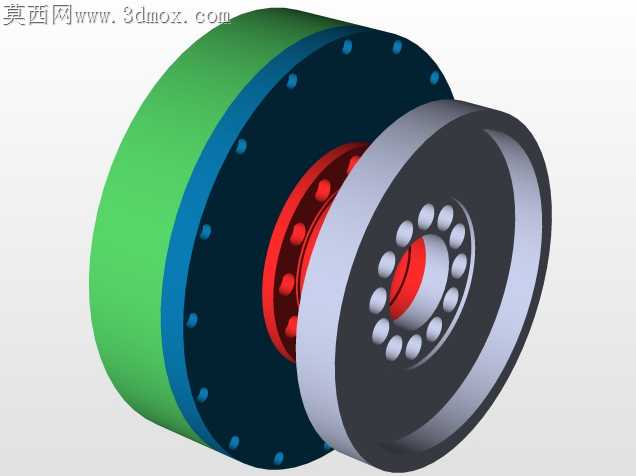

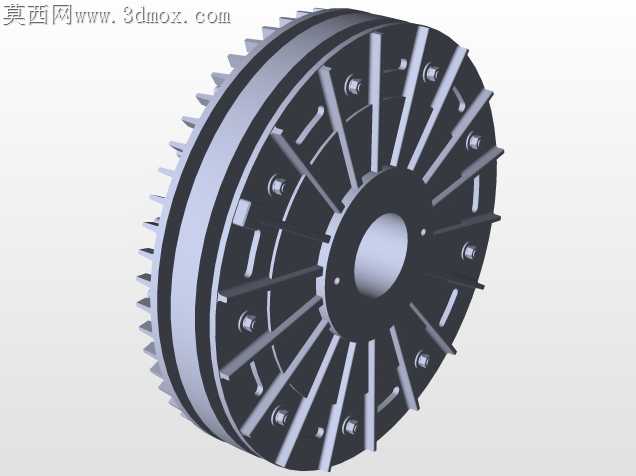

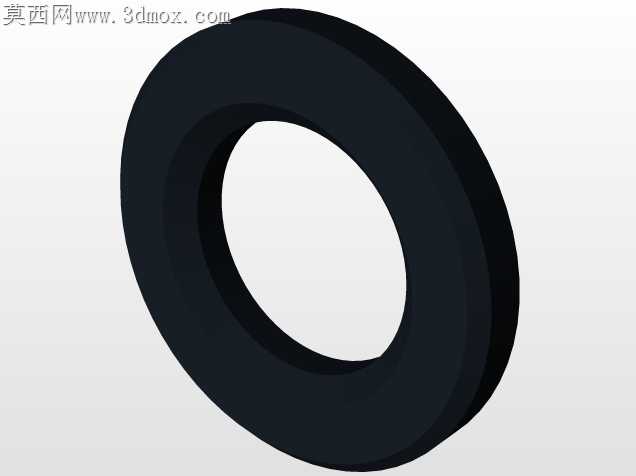

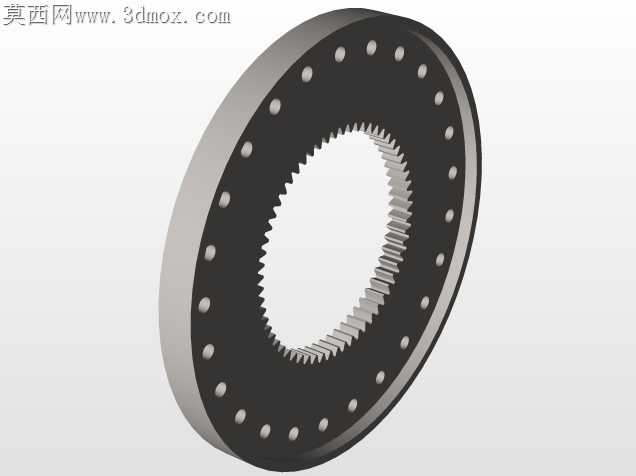

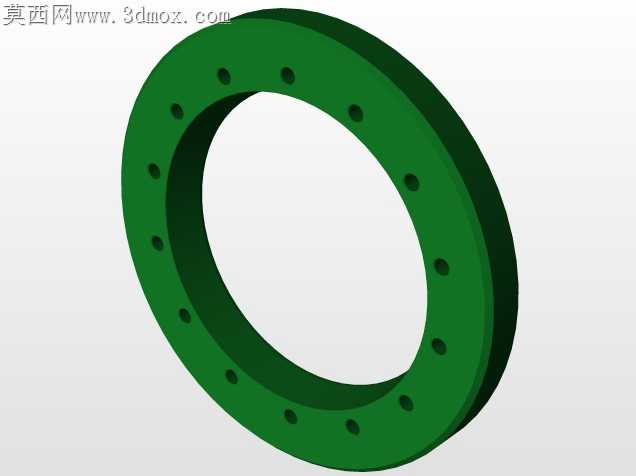

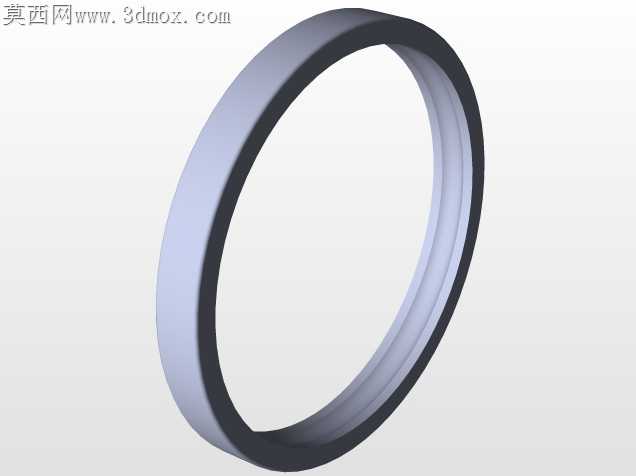

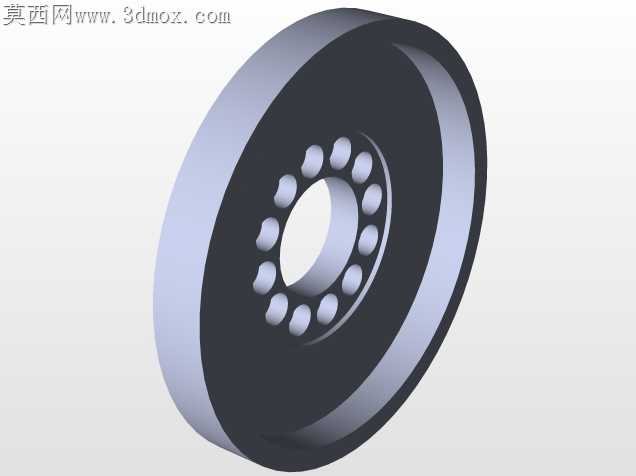

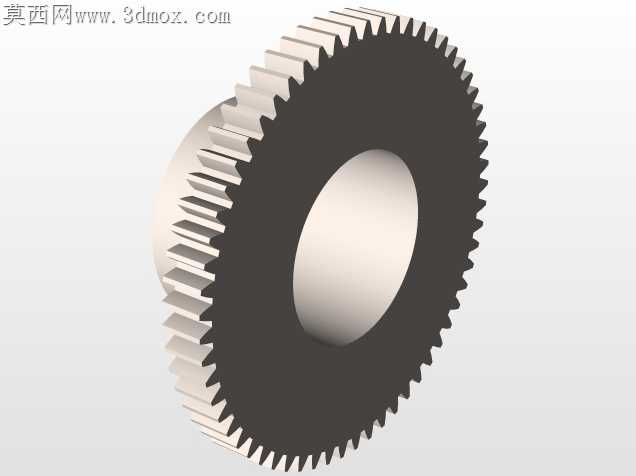

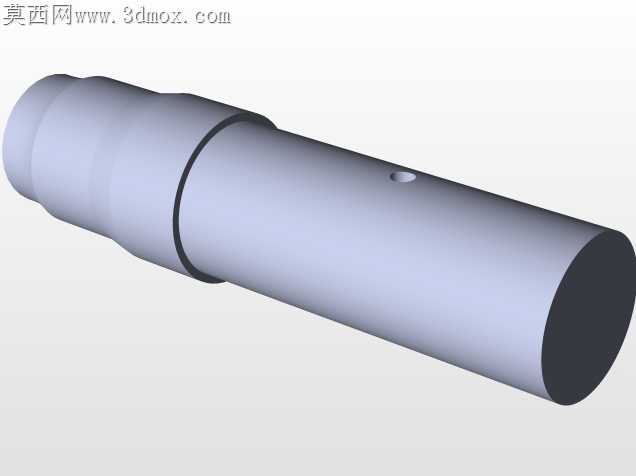

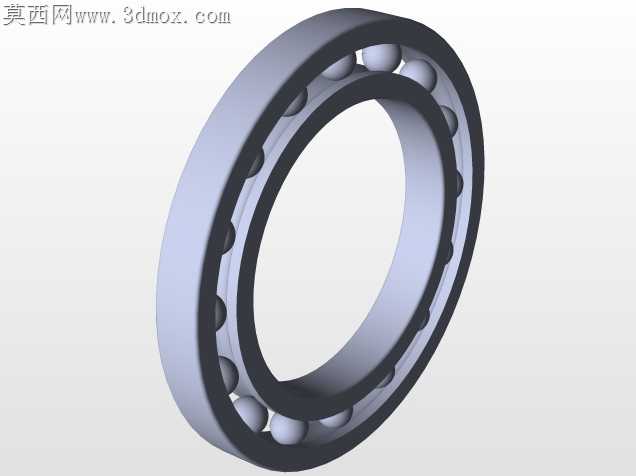

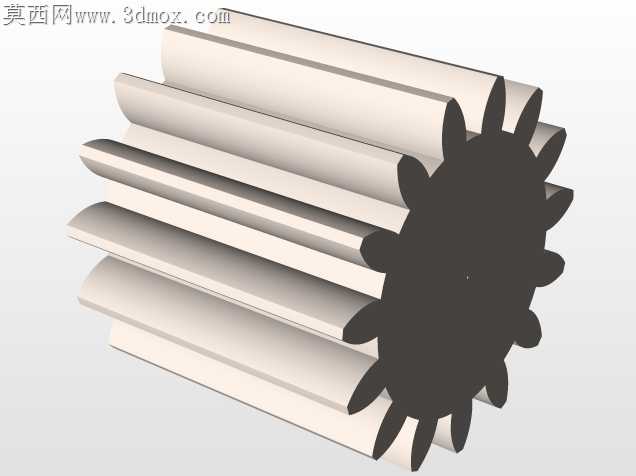

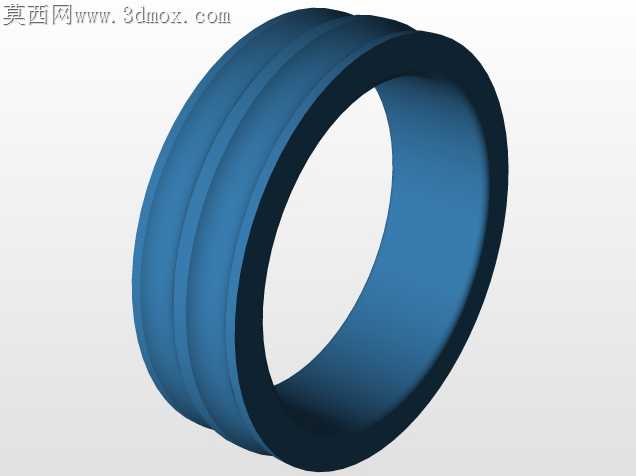

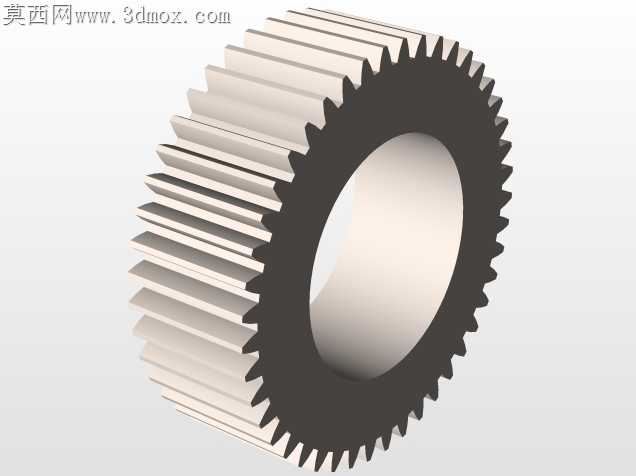

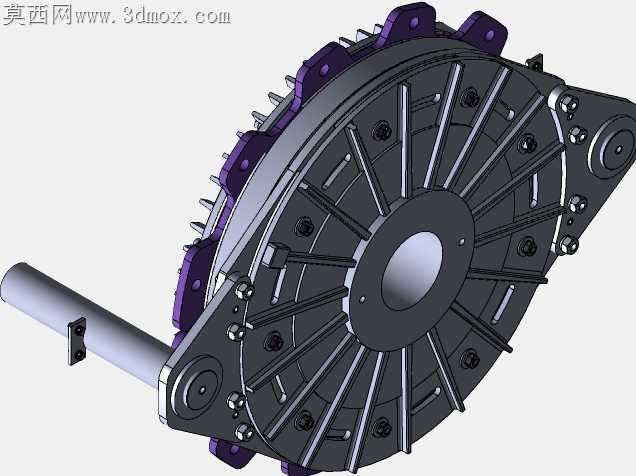

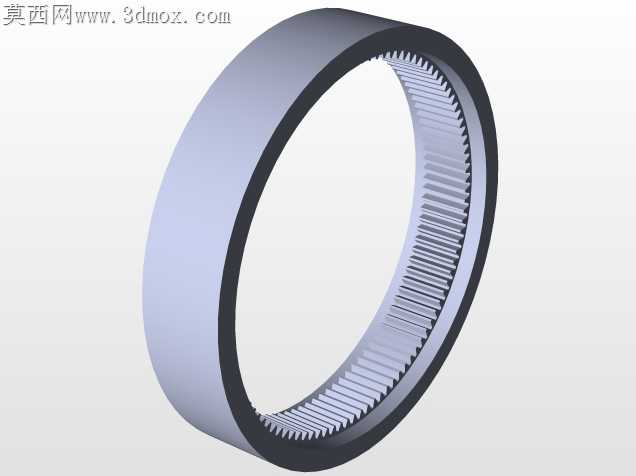

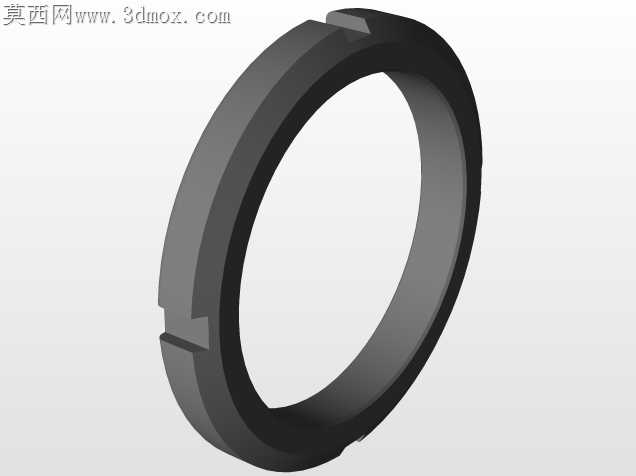

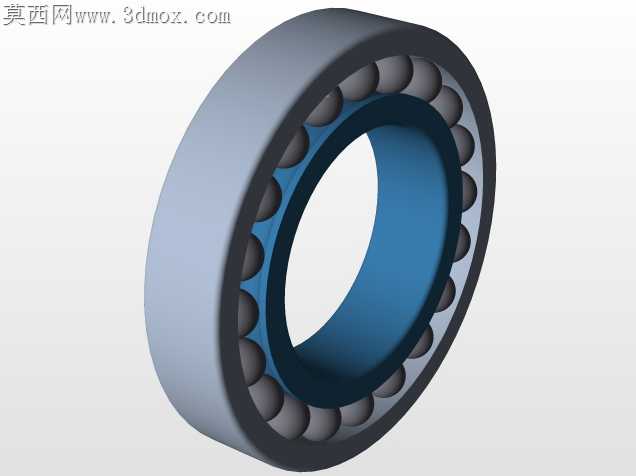

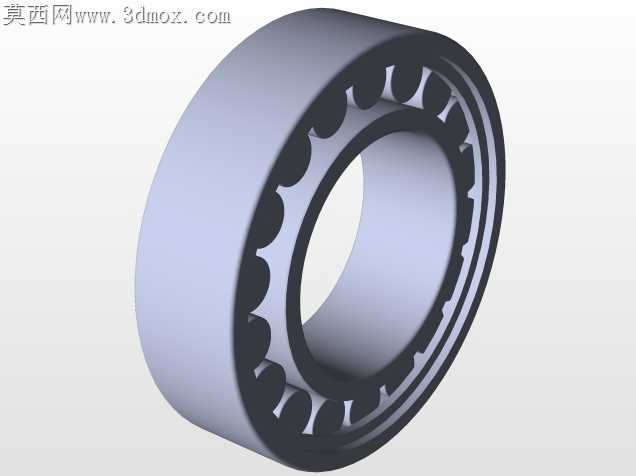

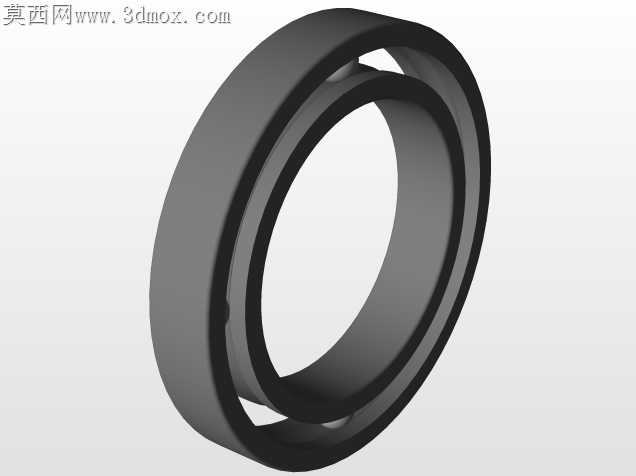

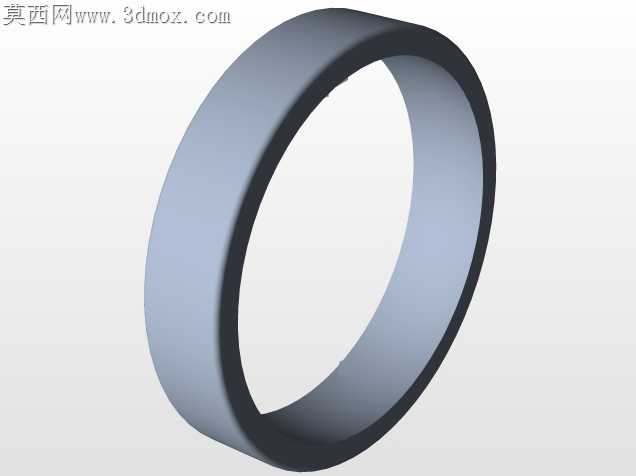

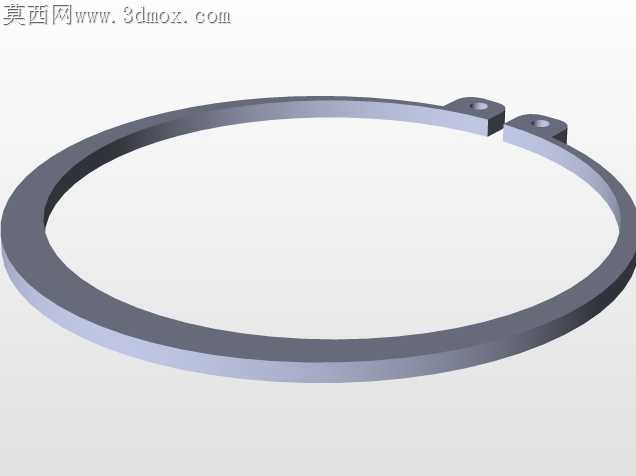

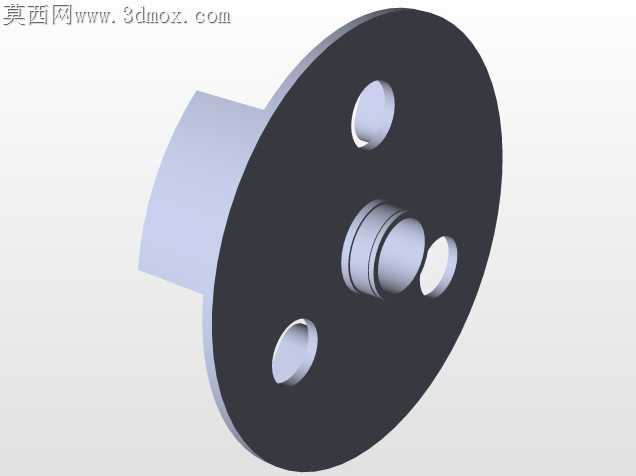

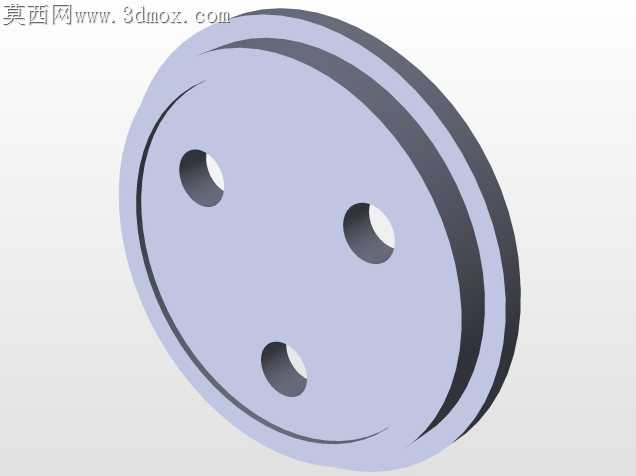

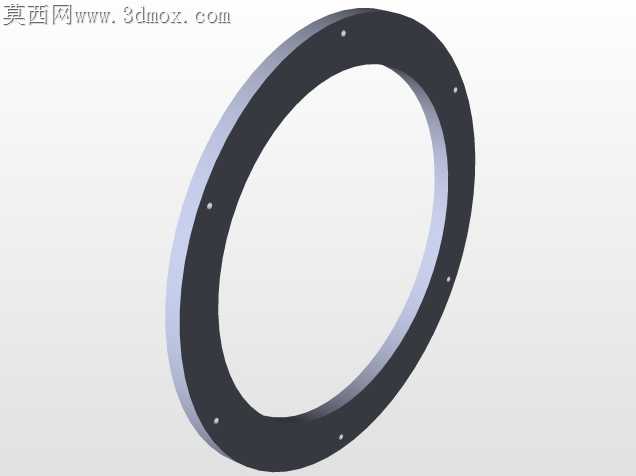

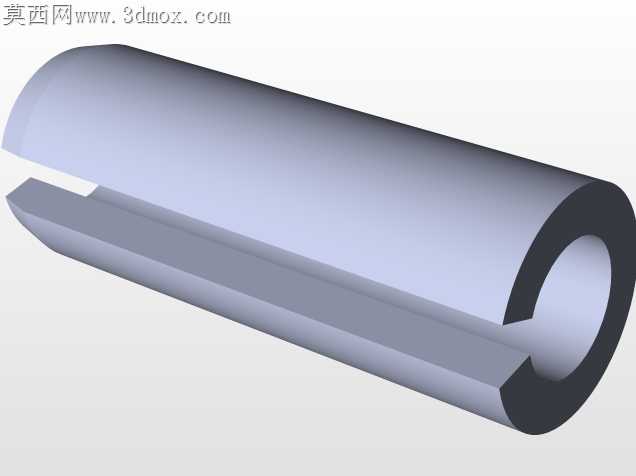

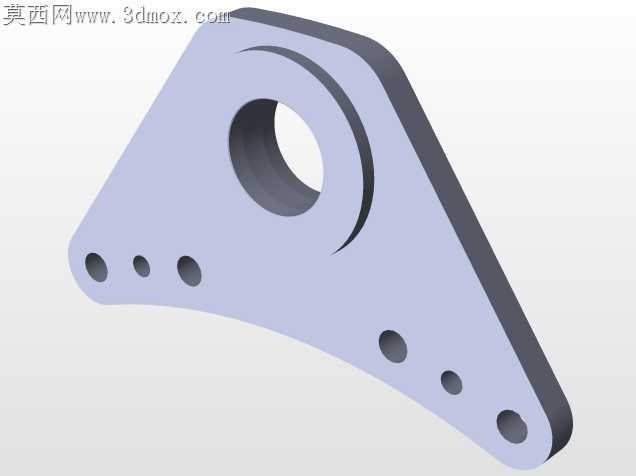

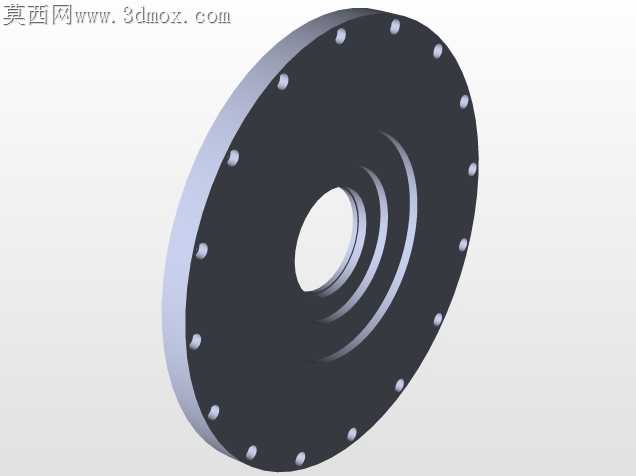

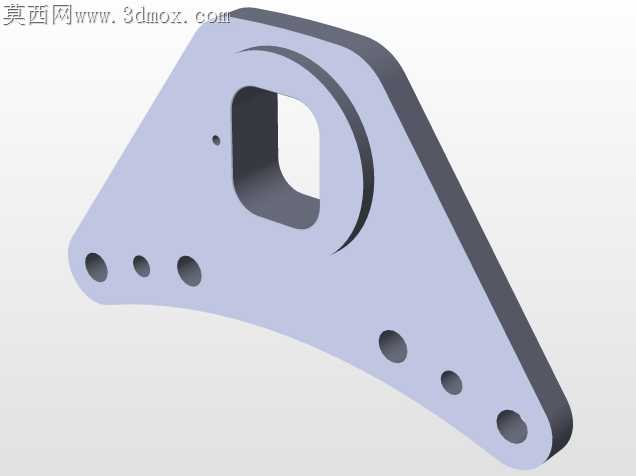

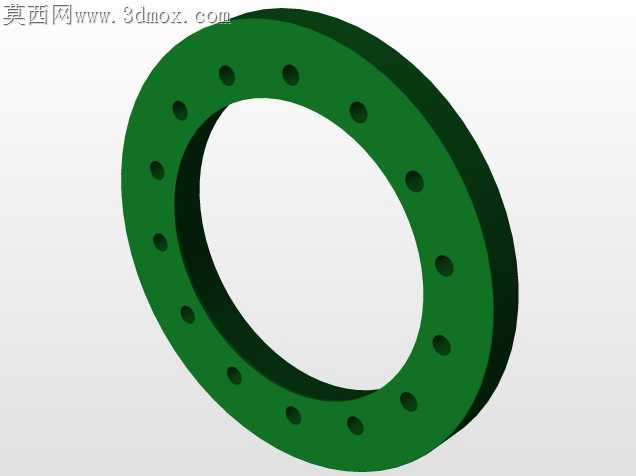

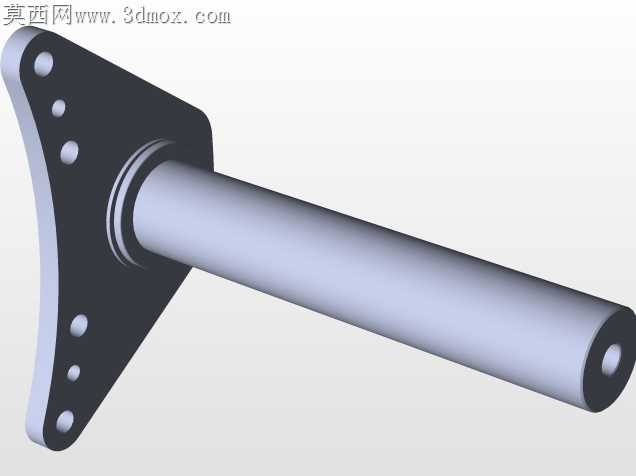

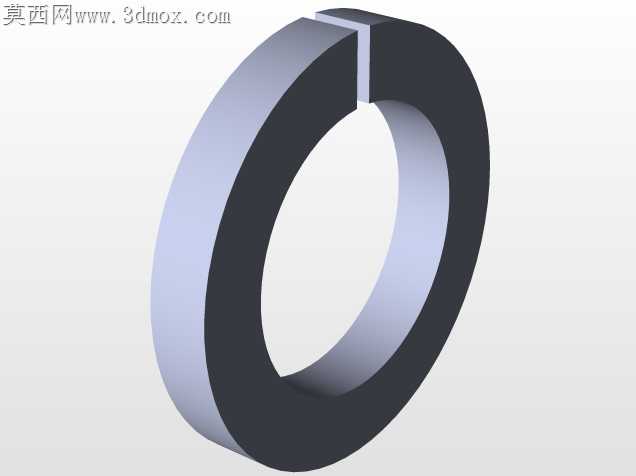

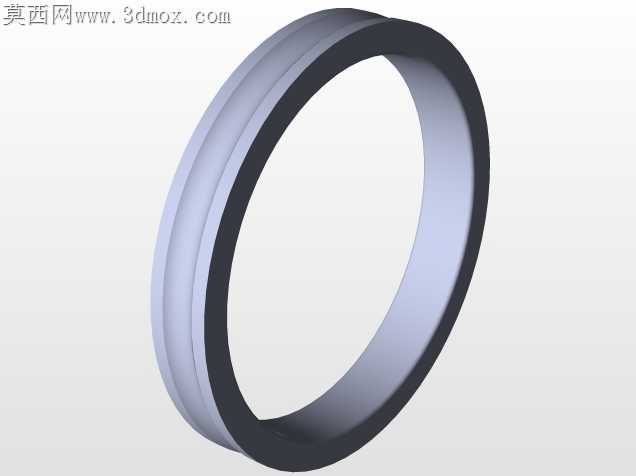

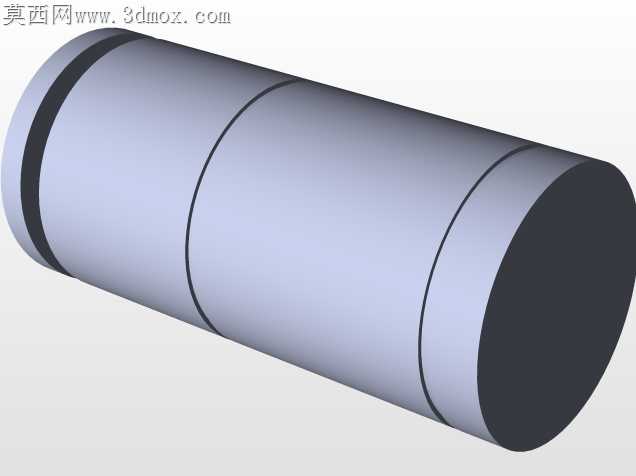

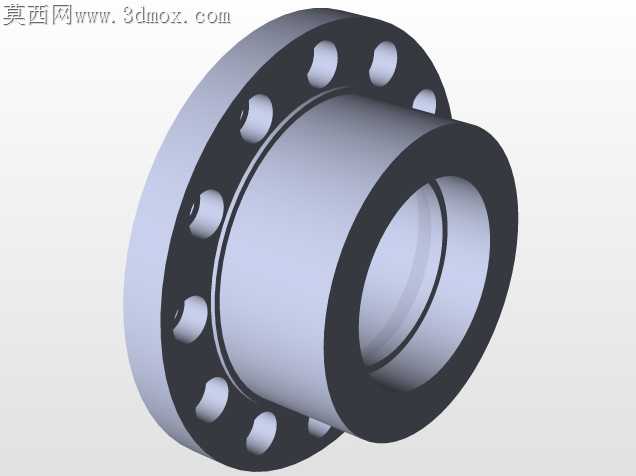

上次在车间调试同类型压力机驱动结构时，飞轮和输出轴的同轴度差了0.08mm，开机空转十分钟轴承座就烫得没法碰，密封件还因为偏心磨损漏了半盒润滑脂，这次做这套结构的时候，从一开始就把同轴度公差卡死在0.02mm以内，连行星齿轮箱里每个行星轮的销孔位置度都反复核对了三回。做行星轮系装配配合的时候，一开始没考虑到气动离合器结合瞬间的冲击载荷，内齿圈和箱体的连接螺栓选了常规8.8级，算载荷的时候发现瞬时冲击扭矩能到额定值的3.2倍，赶紧换成12.9级的铰制孔螺栓，还在连接面加了定位销，避免反复冲击下螺栓松旷导致齿面偏磨。跨格式转档的时候踩过坑，之前把装配体导进渲染环境的时候，制动蹄片的复位弹簧因为特征太细碎丢了曲面，这次特意把小尺寸的密封件、螺钉、弹簧这类零件单独做了层组，转档前先检查特征完整性，避免丢件导致装配逻辑出错。之前做实训项目的时候，不少学员容易把制动器和离合器的动作时序搞反，导致飞轮带载启动烧电机，这套结构里特意把离合器和制动器的安装位做了互锁的空间限位，两个部件的动作拨叉在物理位置上没法同时结合，从结构上避免误操作的可能。做结构取舍的时候，一开始想给轴承位加整套的迷宫密封，后来算整机装配空间的时候发现，压力机驱动端的检修空间本来就窄，迷宫密封拆换一次得拆半个飞轮组件，最后换成骨架密封加防尘挡圈的组合，密封效果能满足车间多粉尘的工况，拆换的时候只需要掀开外侧端盖就行，后期维护省了至少一半工时。飞轮的转动惯量是反复调了五回参数才定的，一开始惯量选大了，离合器结合的时候冲击太猛，机身地脚螺栓都能震松，惯量选小了又没法储存足够的能量，冲压厚板的时候转速掉得太厉害，最后结合常用冲压工位的公称力行程，把飞轮的轮缘厚度、直径都做了匹配调整，连轮辐的减重孔位置都避开了应力集中区，避免高速旋转下出现疲劳裂纹。气动离合器的进气路特意留了节流阀的安装位，之前没做节流的时候，进气速度太快，离合器结合瞬间的撞击声能盖过车间的通风机噪音，加了节流调整之后，结合过程有个几十毫秒的缓冲，齿面的撞击磨损能降六成以上。每个轴承的安装位都留了拆卸螺纹孔，之前拆过老设备的驱动轴，轴承内圈和轴颈锈死之后，拿拉马硬拉把轴端都拉变形了，这次留的拆卸孔能直接顶到轴承内圈端面，拆的时候不用硬敲，也不会伤轴的配合面。螺钉的长度都是逐一核对过的，之前有次装配把长螺钉拧进了旋转件的活动间隙里，开机转了两分钟螺钉就被打弯，卡进齿轮里打坏了三个齿，这次所有连接螺钉的拧入深度都控制在螺纹直径的1.5到2倍，尾部不会突出连接面，也不会和周边旋转件发生干涉。
