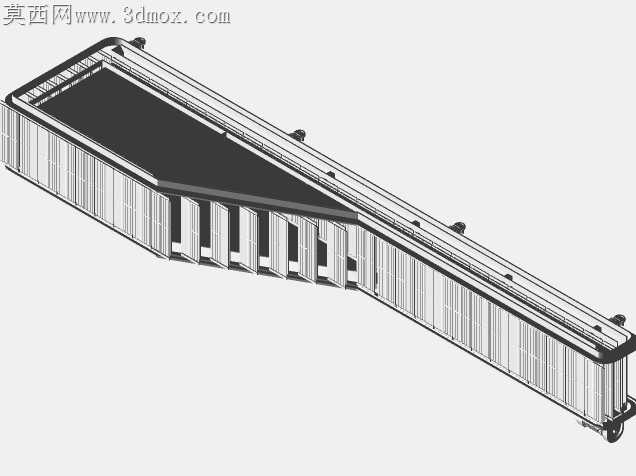

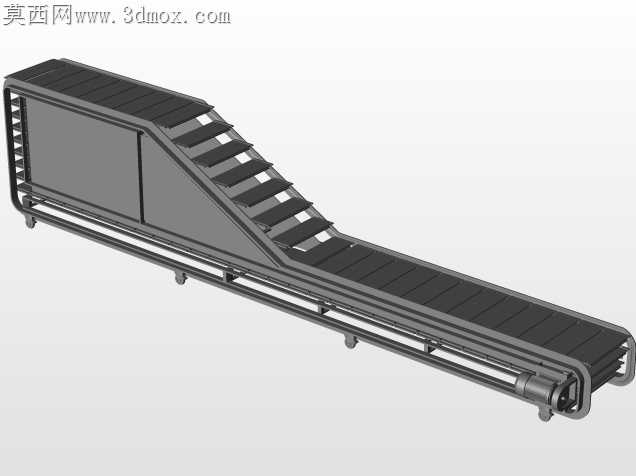

可移动阶梯式爬坡输送设备结构设计

上次给食品加工厂做线体改造时，现场对接的师傅指着旧爬坡线的接缝处说，之前的设备用了半年，阶梯板边缘的冲压毛刺没处理干净，刮破了不下二十条食品级输送皮带，每次换带都要停线四个多小时，耽误产能不说，掉下来的皮带碎屑还容易混进待包装的物料里，品控那边卡了好几次整改通知。这次做这套阶梯输送结构的时候，我特意把阶梯板的折边圆角从常规的R1调到了R3，之前跨软件转档的时候，STEP格式导入后折边处的曲面出现了碎面，我没直接用自动修复，而是逐段把接缝处的面重新做了曲率衔接，避免后期出加工图的时候标注圆角出现公差偏差。

线体底部的脚轮选型我改了三版，一开始选的是普通2寸万向轮，算上整机自重加上满载物料的重量，单轮承重刚好卡着临界值，现场推的时候遇到车间地面的伸缩缝容易卡滞，后来换成了3寸带刹车的静音脚轮，还在轮架处加了2mm的加强筋，转档的时候加强筋和方管机架的衔接处出现了零厚度几何体报错，我把筋板的安装面偏移了0.1mm，既不影响实际装配强度，又解决了转档报错的问题。

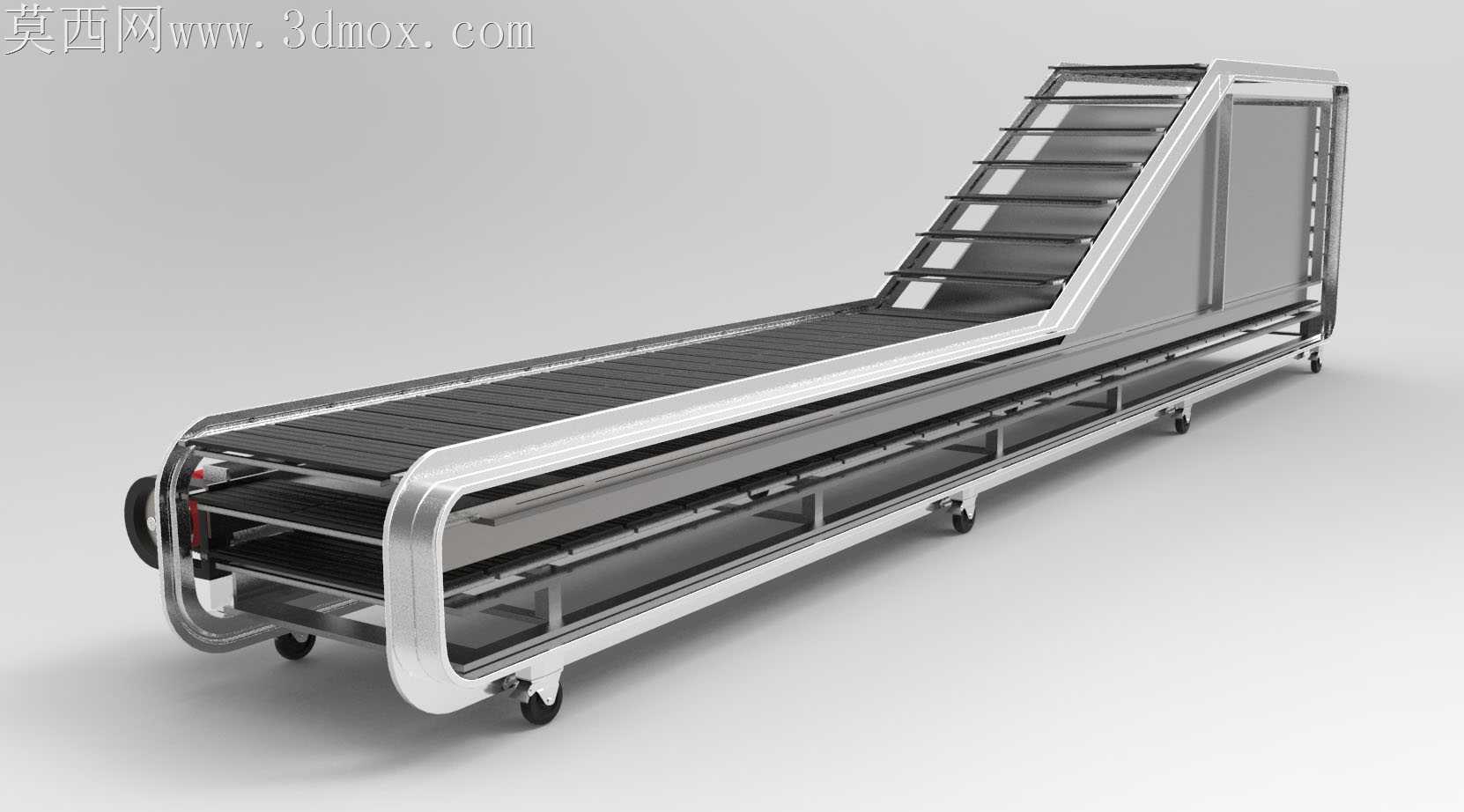

考虑到现场要对接不同高度的包装机进料口，我把爬坡段的角度做了15度到22度的可调节余量，之前做类似结构的时候，调节螺杆的位置没留够扳手空间，现场安装师傅拧螺母的时候要把侧护板拆了才能操作，这次我特意在侧护板对应位置开了直径50mm的操作孔，孔边缘做了翻边处理，不用额外加橡胶护圈也不会划到操作工人的手套。阶梯板和输送链条的连接位我没选常用的外露式螺栓，而是用了内嵌式的卡接结构，之前的外露螺栓时间长了容易积料，清理的时候要一个个拧下来，卡接结构不用额外紧固件，日常清理的时候直接把阶梯板掀起来就能冲掉缝隙里的残留物料。

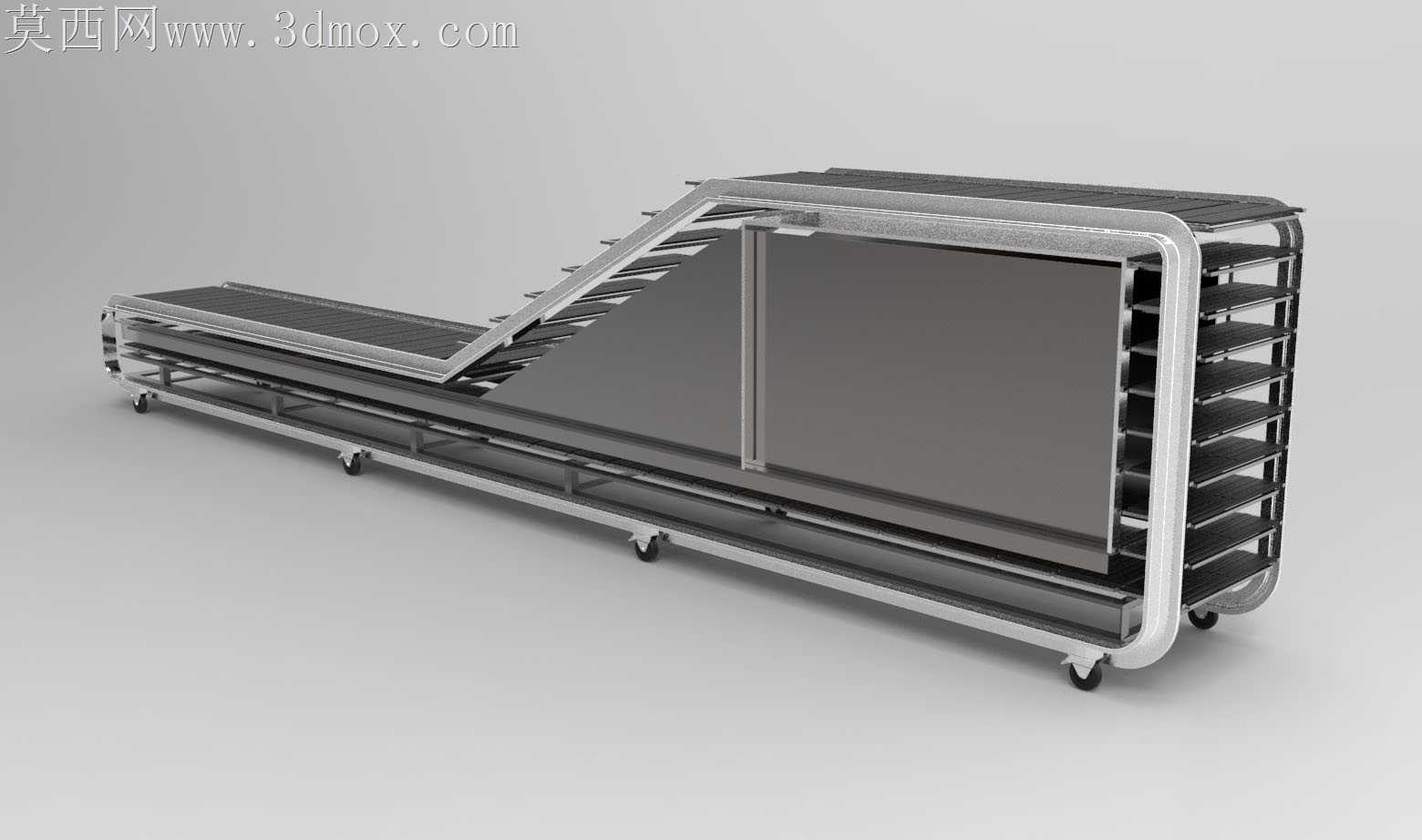

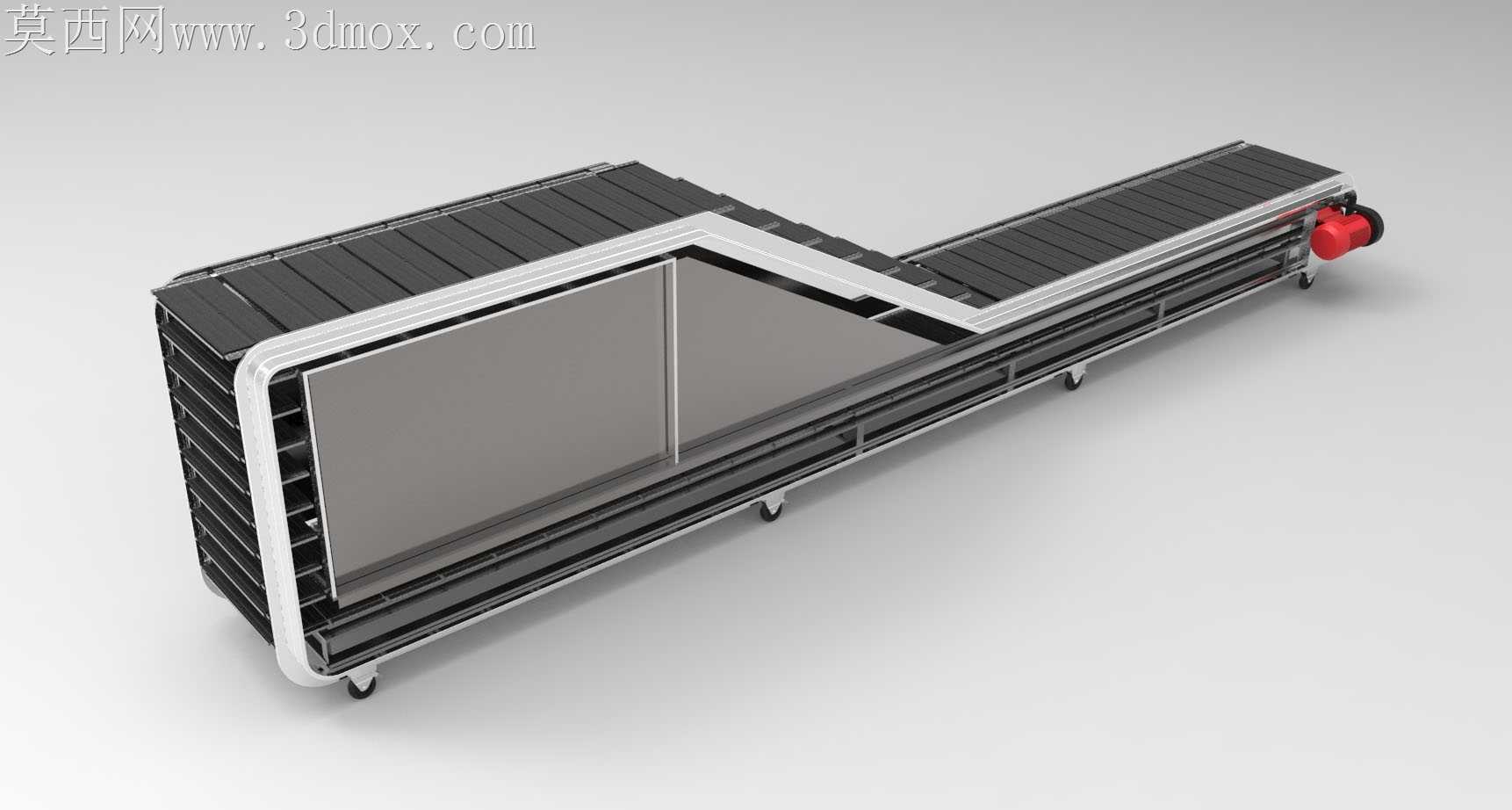

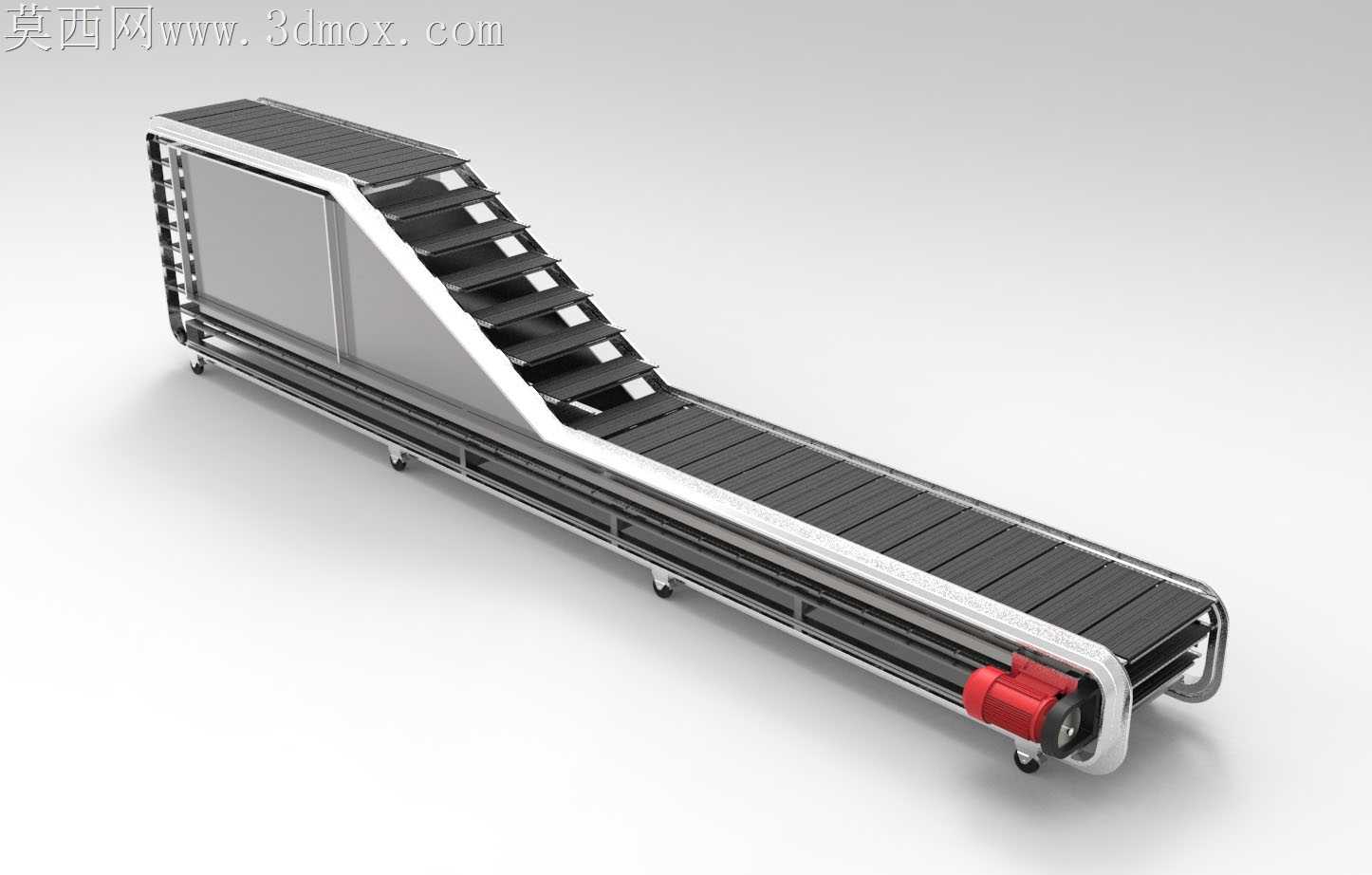

做曲面外观的时候，我把两端的圆弧护罩做了分段式设计，之前做整体式护罩的时候，钣金折弯后两端的圆弧度总有偏差，和机架装配的时候缝隙能差到2mm，分段式的每段护罩长度控制在800mm以内，折弯后变形量能控制在0.3mm以内，装配的时候不用反复敲打工件就能对齐安装孔。线体中间的托辊间距我从常规的300mm缩到了220mm，之前测试的时候，输送袋装物料走到爬坡段，阶梯板之间因为托辊间距太大容易下凹，物料容易往侧边滑，缩小间距后哪怕放满25kg的料袋，阶梯板的下凹量也不到1mm，不会出现物料滑落的情况。跨格式导出OBJ做渲染的时候，一开始机架的金属材质反光度调得太高，看起来像镜面不锈钢，不符合车间设备的实际质感，我把粗糙度调到0.28，加上了细微的拉丝纹理，渲染出来的效果和实际304拉丝不锈钢的观感几乎一致。
