风力机叶片扇形弯曲工况仿真分析模型

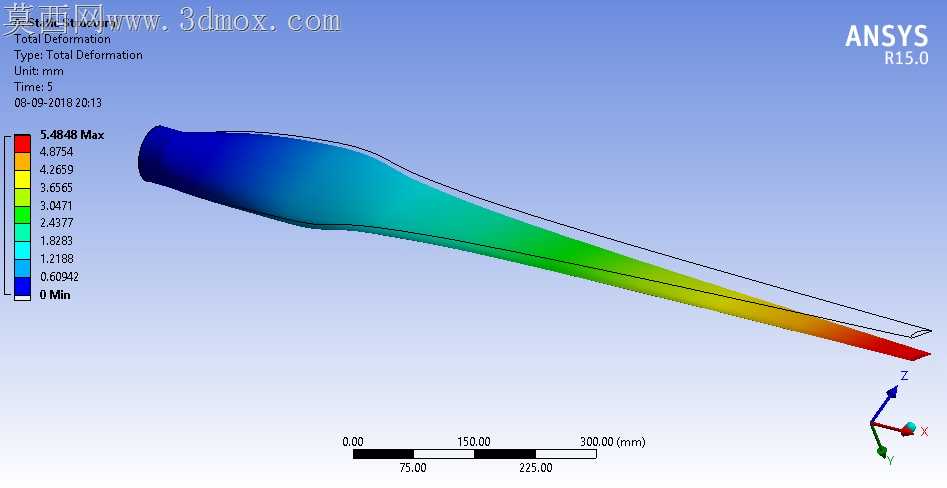

之前做叶片实训项目的时候，一开始没考虑叶根过渡区的应力集中，导入仿真模块的时候曲面缝合出现了0.02mm的缝隙，算出来的挠度直接比理论值偏了17%，反复排查才发现是叶根到叶尖的翼型过渡段曲率没做连续约束，后来重新调整了截面放样的引导线，才把曲面连续性调到G2，避免了网格划分时出现畸变单元。这次做的扇形弯曲分析，是专门针对叶片承受横向风荷载的工况，在冲击面施加206N/m的均布荷载，就是为了还原实际运行中阵风扫过叶片时的挠曲变形情况，之前做同类型分析的时候，有人直接把叶根设成完全固定约束，算出来的叶尖最大变形量比实际工况小了近三成，我这次特意在叶根连接位置加了等效的法兰连接刚度模拟，没有用理想化的全固定约束，就是为了让变形结果更贴近实际安装后的状态。做曲面设计的时候，特意把叶片的扭角从叶根到叶尖做了线性渐变，一开始扭角梯度设得太陡，放样出来的曲面在中段出现了褶皱，后来把每个截面的扭角差值控制在1.2度以内，才保证了曲面顺滑，也避免了后续网格划分时出现负体积。跨软件转档的时候一开始直接存成通用格式，导入仿真软件后出现了曲面破面，后来先把模型转成实体再导出，才解决了转档缺陷，省了不少补面的时间。做结构优化的时候，一开始把叶片壁厚设成均匀值，算出来叶根位置的应力直接超过了材料许用值，后来把叶根段壁厚加厚2mm，向叶尖方向逐渐减薄，既控制了整体重量，又把最大应力降到了材料安全区间内。标注图纸的时候，叶片的扇形弯曲挠度标注是个难点，因为变形是沿展向连续变化的，没法用单一尺寸标注，后来配合变形云图做了分段挠度标注，才把不同展向位置的变形量清晰呈现出来。之前做量产结构取舍的时候，有人为了追求极致气动性能把叶片后缘做的太薄，实际生产时玻纤铺层容易出现褶皱，反而影响结构强度，我这次在模型里把后缘厚度做了最小0.8mm的限制，既保证气动效率，又能满足铺层工艺的要求。
