参照原始专利设计的特斯拉涡轮机结构

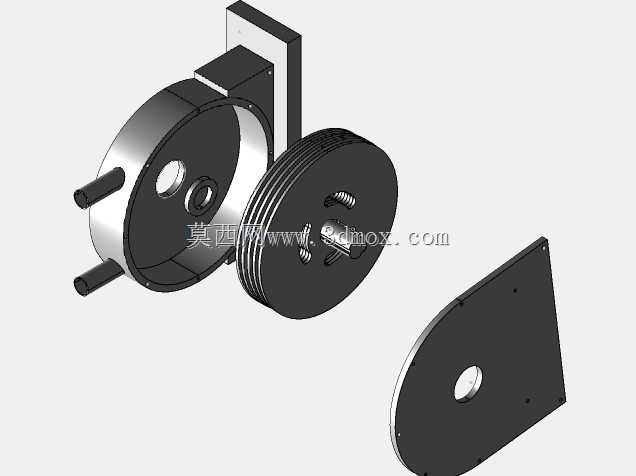

在流体动力转换领域，特斯拉涡轮机凭借无叶片的特殊结构，一直是小功率动力输出、低压流体能量回收场景下的特殊备选设备，和传统带叶片的涡轮类设备不同，它依靠流体边界层效应实现能量传递，不存在叶片冲蚀、高速下叶片结构失效的问题，在含微小杂质的低压蒸汽、工业尾气余压回收场景中，能有效降低设备维护频次。这套结构完全参照原始专利的构型逻辑搭建，整体采用分体式壳体设计，主体包含圆形蜗壳腔体、多片平行堆叠的光滑圆盘转子、两端端盖以及外接轴伸结构，没有传统涡轮的复杂叶片曲面，所有零件均以回转类结构、平板类结构为主，加工门槛远低于常规叶片式涡轮。从安装边界来看，圆形蜗壳的侧壁预留了两个切向布置的流体接口，可直接对接工业管路的法兰接口，端盖侧的安装凸台可直接固定在预制的安装支架上，输出轴的轴径尺寸匹配常规联轴器的安装范围，不需要额外定制转接件就能对接后续的负载端，比如小型发电机、微型泵组的输入轴。设计过程中特意保留了原始专利里的圆盘间隙参数，堆叠的圆盘转子之间保持均匀的微小间距，让进入腔体的流体在粘性作用下带动圆盘同步转动，避免了流体在叶片间产生的涡流损耗，同时转子部分做了动平衡适配结构，端盖内侧预留了密封件的安装槽位，可根据输送流体的特性适配不同材质的密封圈，防止流体从轴伸位置泄漏。在实际应用场景中，这类涡轮机既可以作为小型动力装置，对接低压蒸汽管路输出旋转动力，也可以反向作为泵或者风机使用，通过输入轴带动圆盘转动，利用边界层效应带动流体流动，输送对剪切敏感的特殊流体时，不会像叶片泵那样对流体介质造成结构性破坏。整套结构的装配逻辑清晰，壳体与端盖采用周向均布的紧固件连接，拆解维护时只需要拆除端盖紧固件就能取出内部的圆盘转子组件，不需要复杂的专用工装，日常清理流道、更换密封件的操作门槛很低。不同于很多简化版的特斯拉涡轮机模型，这套结构还原了专利中蜗壳的切向进气角度、圆盘的中心排气结构，流体从切向进入腔体后沿螺旋路径在圆盘间流动，能量逐步传递给转子后从中心位置的排气口排出，完整复现了边界层效应的流道设计逻辑，能直接用于原理验证、教学演示或者小型试验装置的结构参考，建模过程中所有配合面均预留了合理的公差间隙，装配时不会出现干涉问题，转子与壳体之间的间隙也控制在合理范围，既避免转动时出现擦碰，也能减少流体的内部泄漏损失。
