ZARGES K470系列铝合金储运箱结构设计

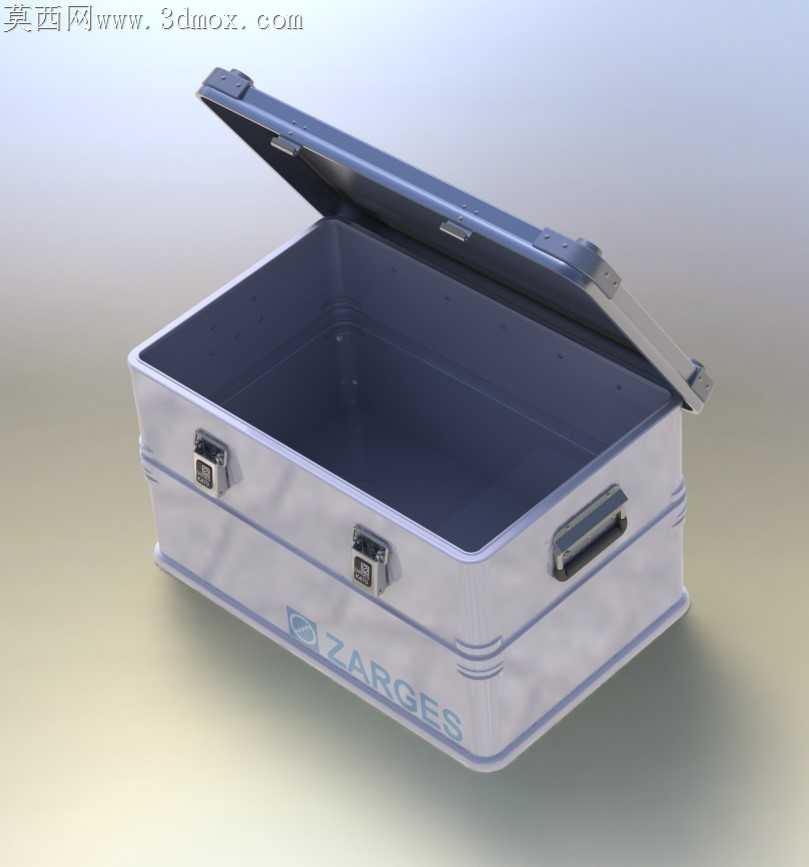

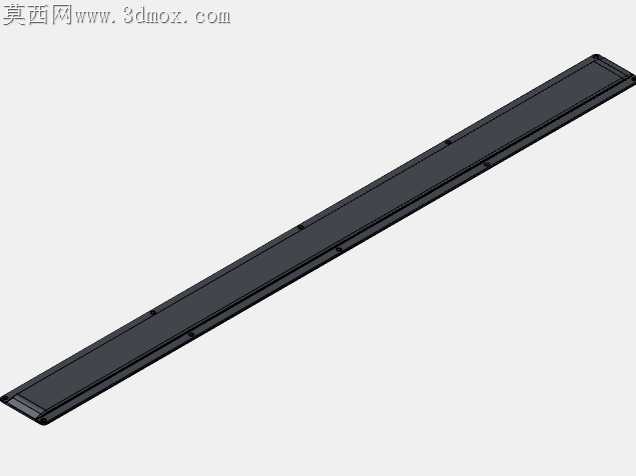

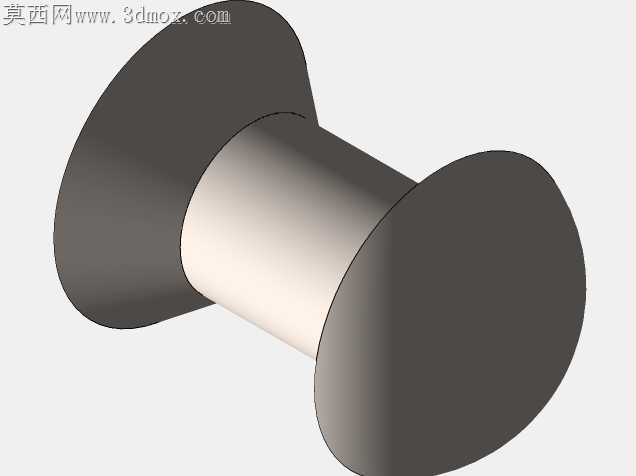

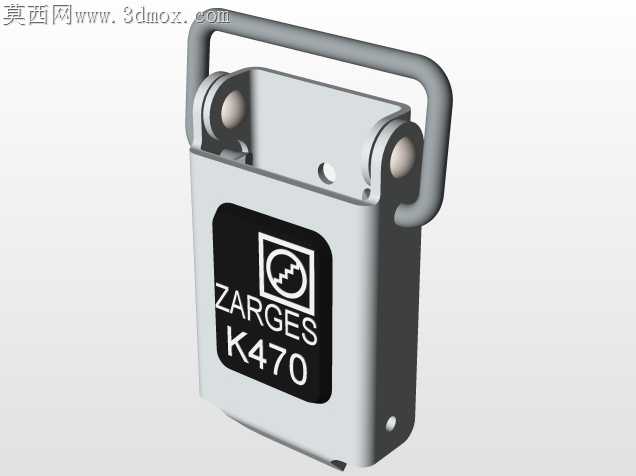

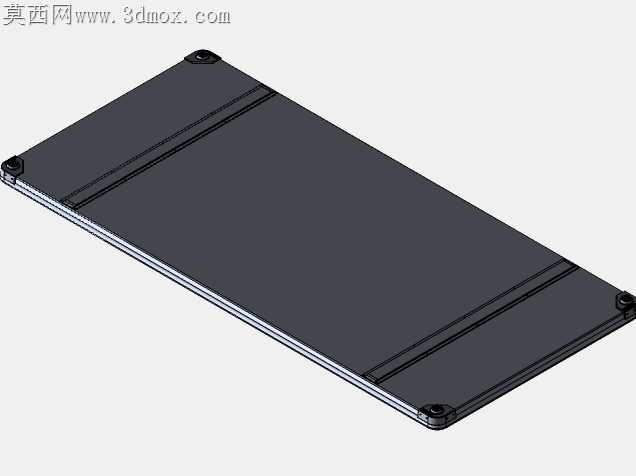

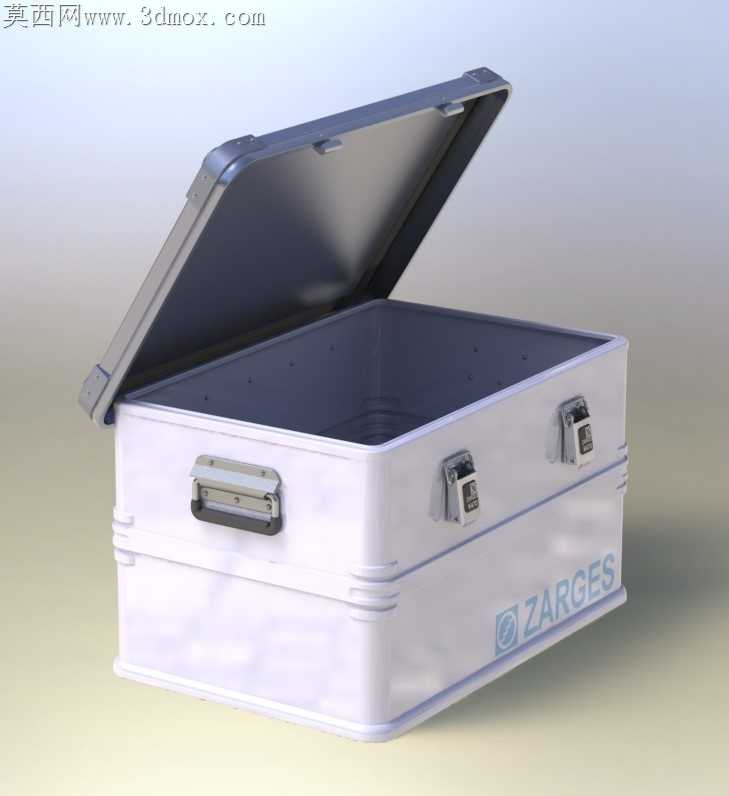

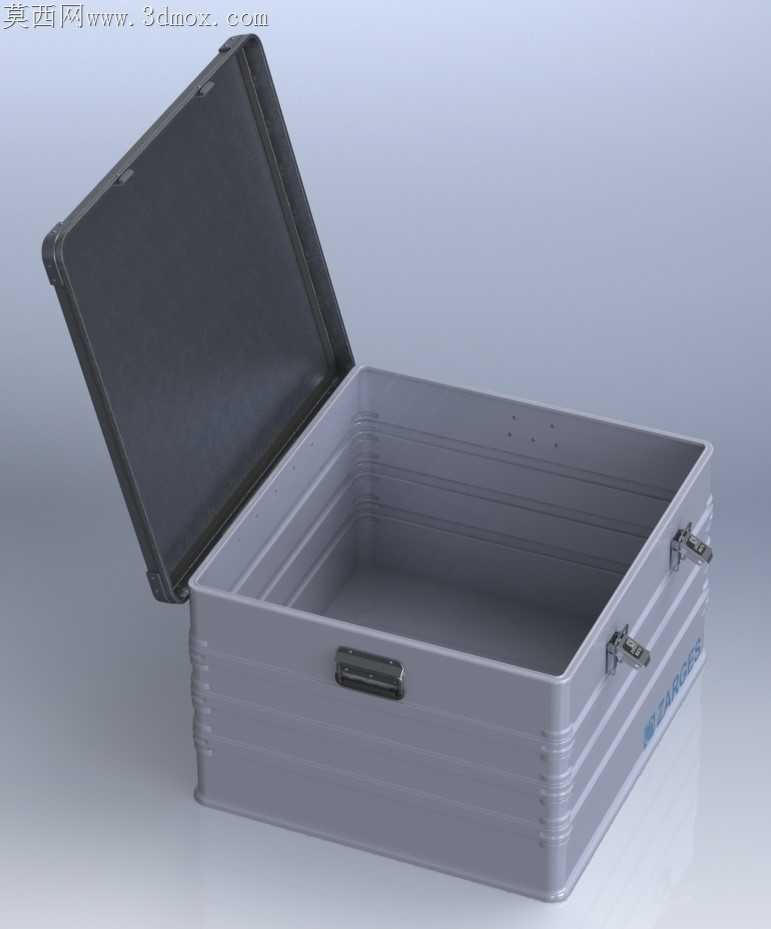

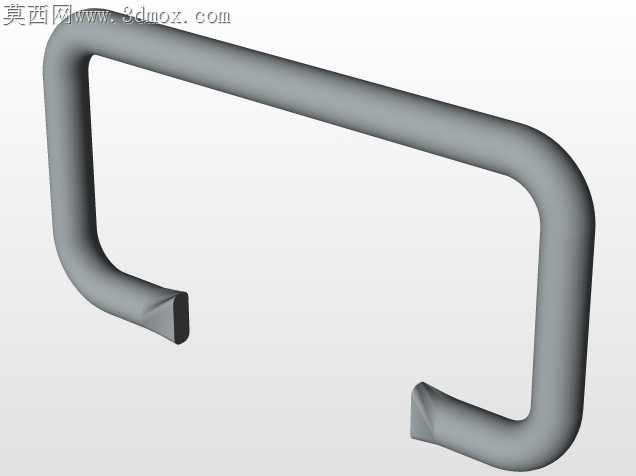

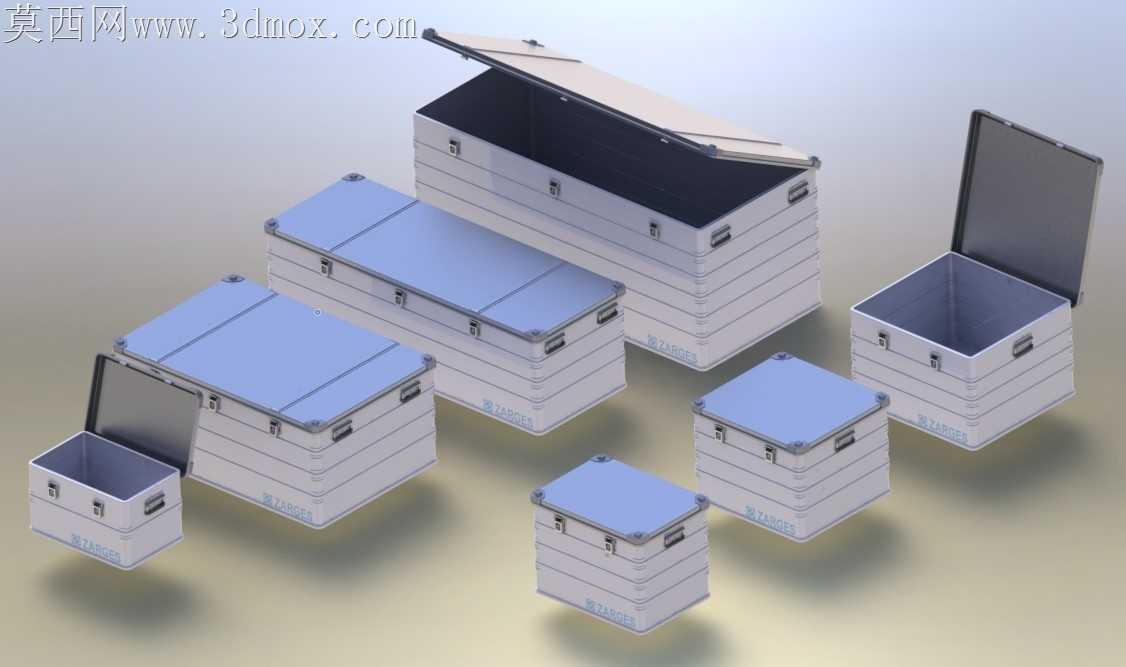

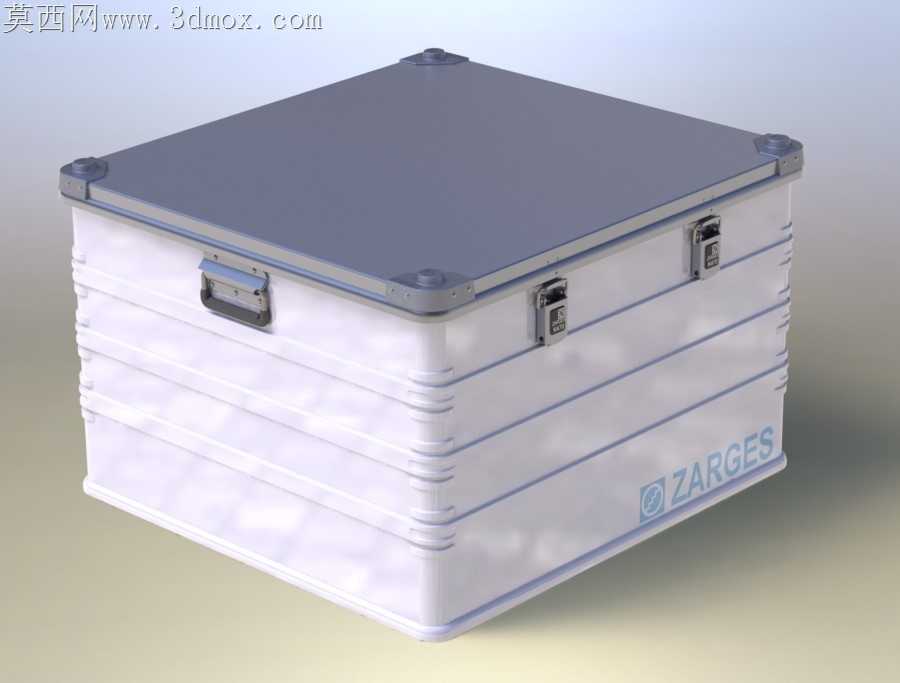

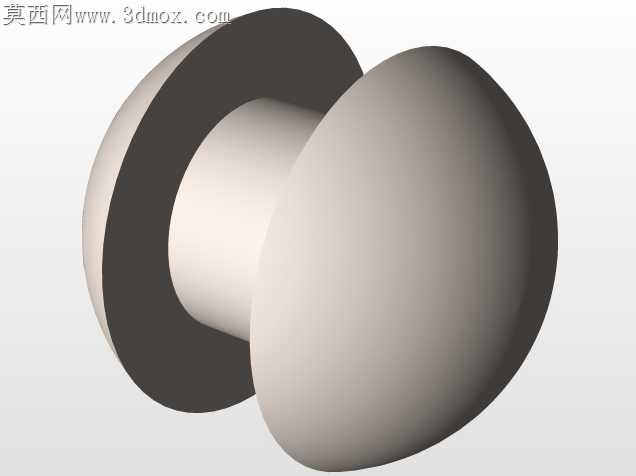

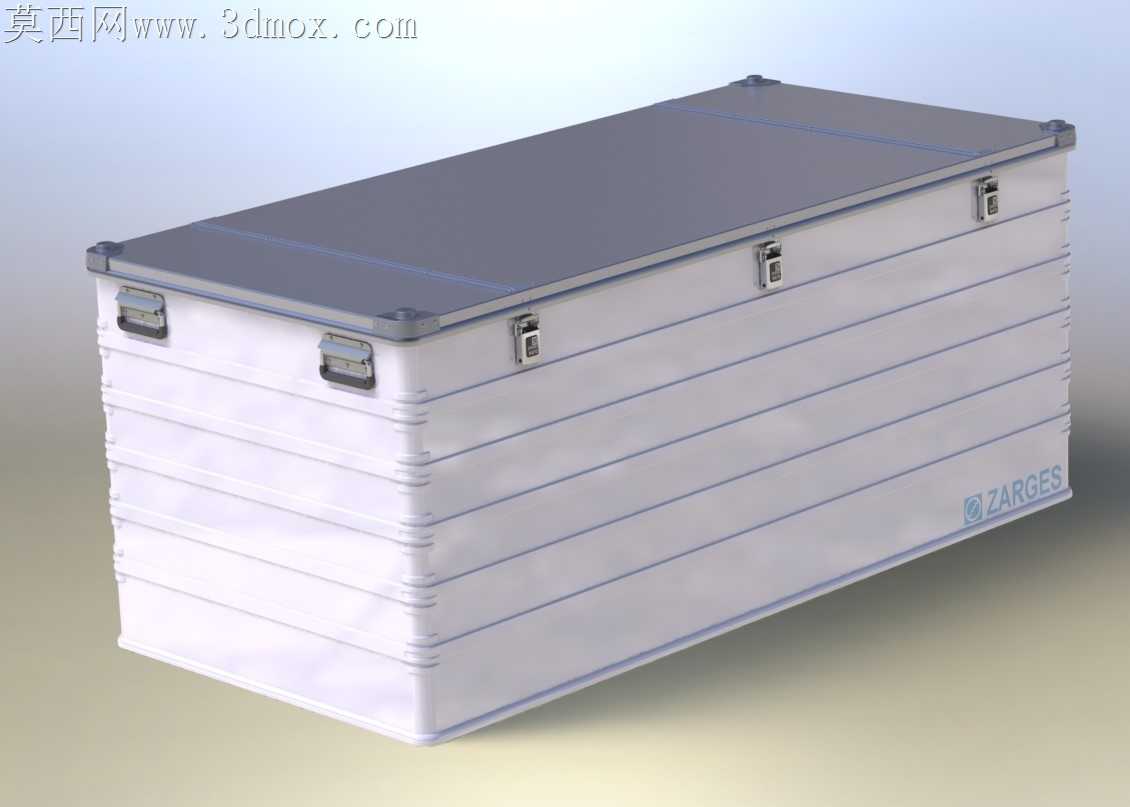

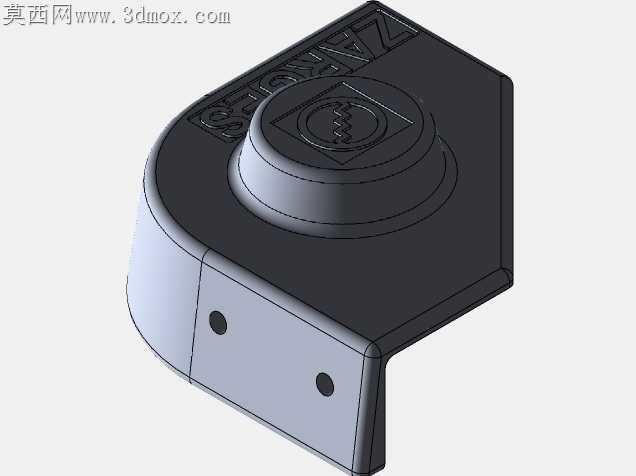

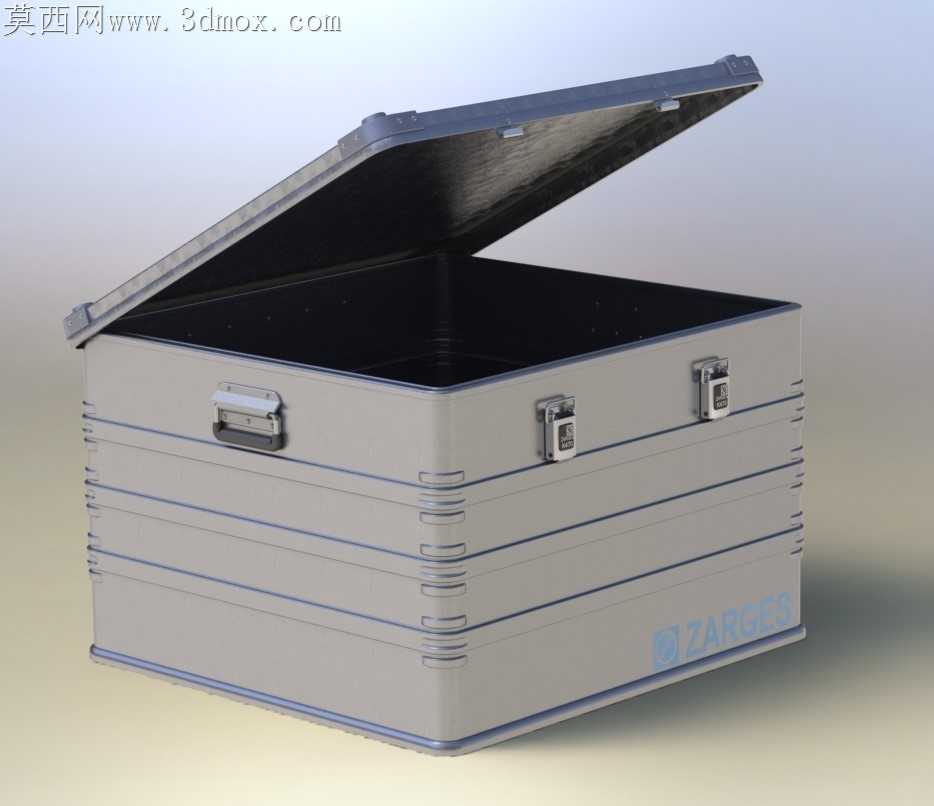

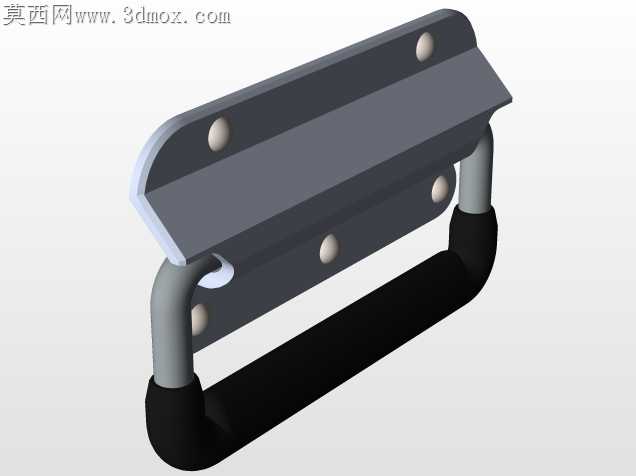

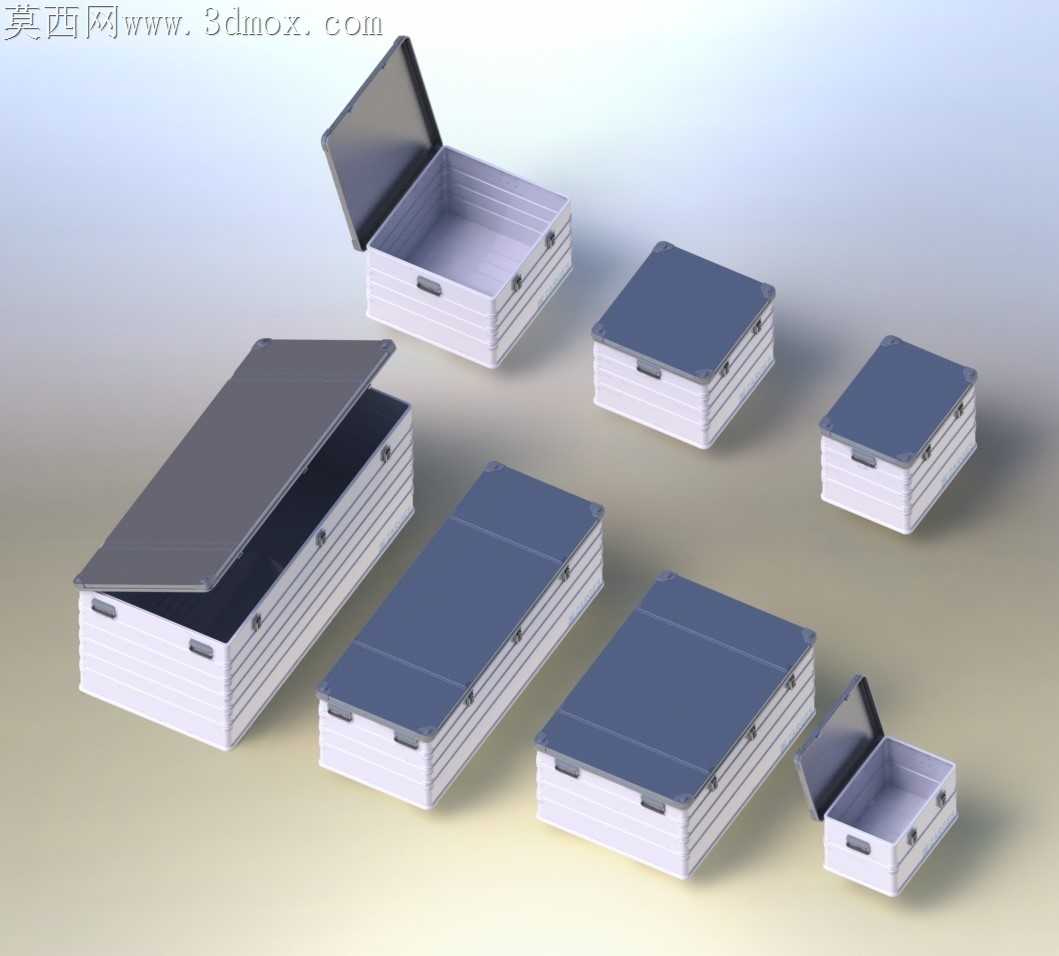

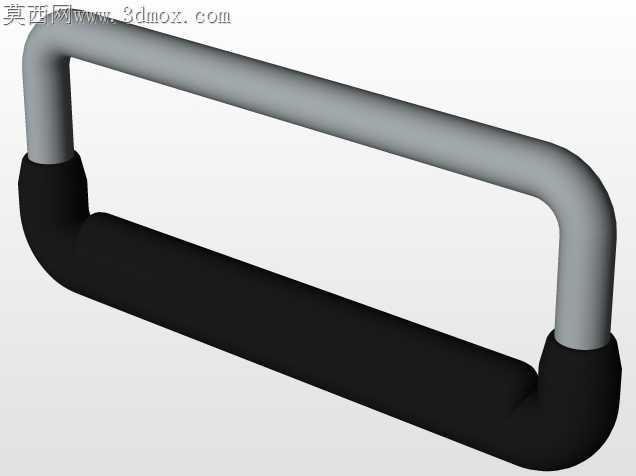

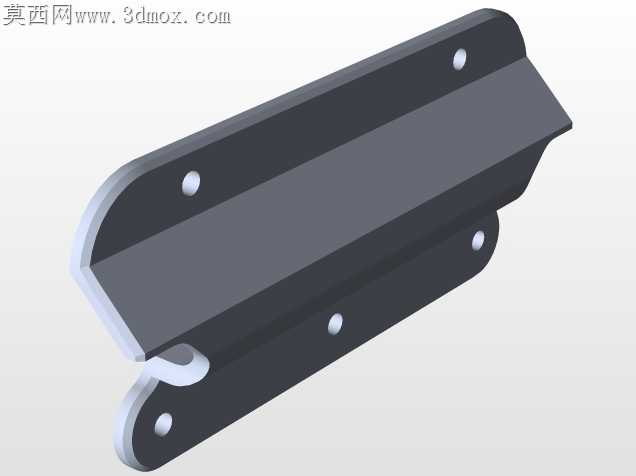

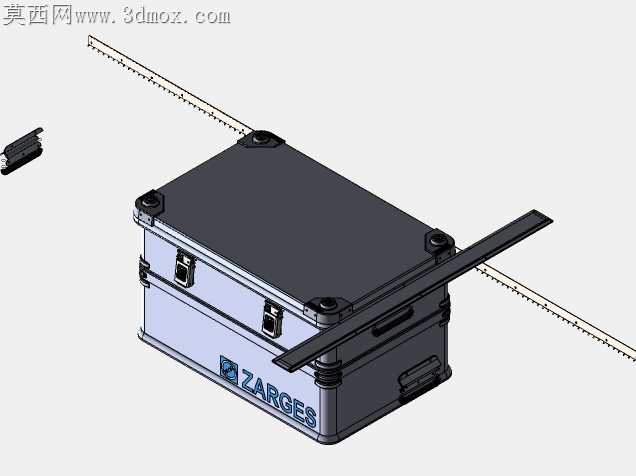

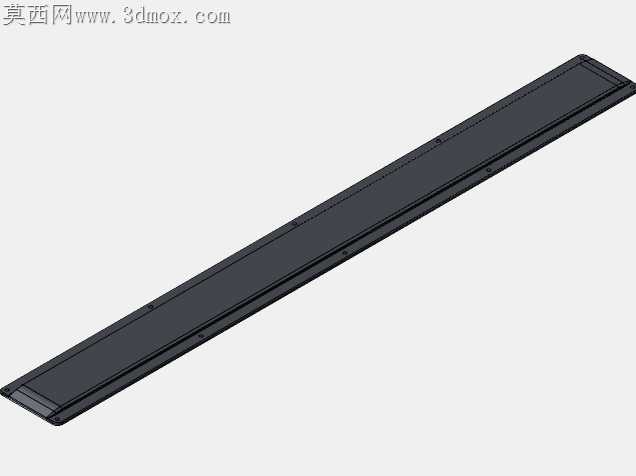

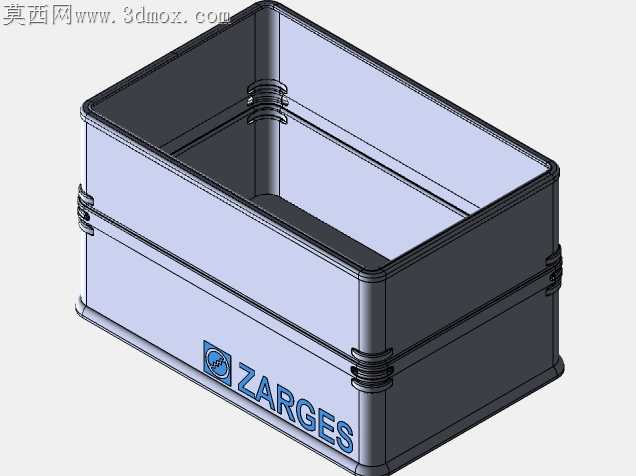

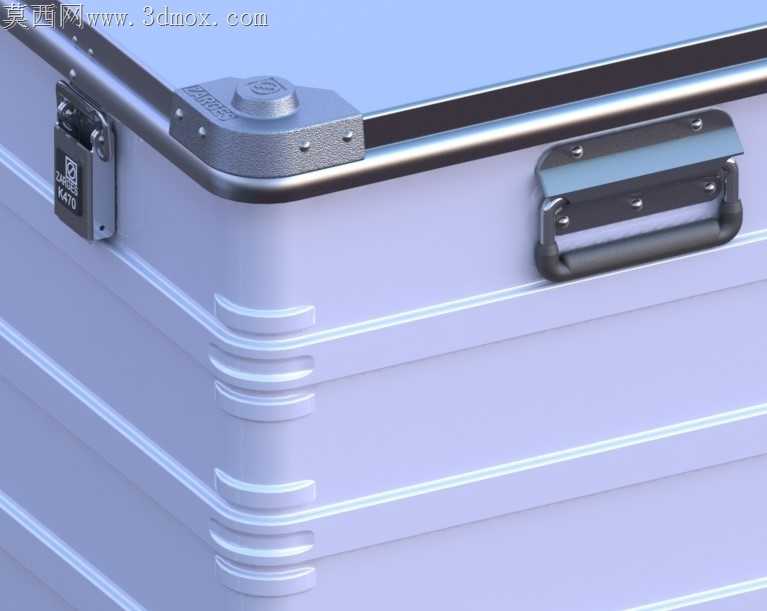

当初做这套铝壳模型的时候，最先踩的坑是箱盖锁扣的装配公差，最早按样本标注留0.2mm的配合间隙，实际模拟锁止的时候发现搭扣压合后箱口密封胶条的压缩量不够，空运工况下压差容易让箱盖翘边漏灰，后来反复调整锁扣安装座的沉台深度，把胶条预压量控制在1.2mm，刚好能满足IP54的基础防护要求，升级IP65版本的时候只需要换截面更厚的发泡胶条，不用改壳体的冲压模具。做曲面的时候没走常规的抽壳捷径，箱壁的加强筋是单独排布的，1肋、3肋、5肋的加强版本对应不同的载重等级，最早试过把筋条和壳体做一体化拉伸，结果转角处的壁厚差超过1.5mm，阳极氧化的时候会出现色差，后来把筋条的根部做了0.8mm的圆角过渡，既避免了冲压开裂的问题，也让堆叠的时候上下箱的定位凸台能完全卡入筋条间隙，堆三层满载也不会滑坠。配置部分的属性卡我把内部长宽高、外部尺寸、容积、自重、批准容重这些参数都嵌进去了，BOM里也对应了不同型号的零件号，之前转档的时候出现过圆角破面的问题，是因为不同软件对NURBS曲面的公差识别不一样，后来把所有转角的公差统一设为0.01mm，转档后就没再出现碎面。这套模型覆盖了K470系列里第二组7种尺寸的变体，剩下的带0肋的基础款、24肋的重载款我也按相同的参数逻辑整理好了，选不同配置就能切换带提手或者不带提手、锁扣在上或者在下的状态，箱盖的开启角度也做了限位模拟，不会因为开度过大扯坏连接铰链。最早参考1950年代的初代铝箱设计的时候，发现老款的包边是外露的铆钉，搬运的时候容易刮蹭货物，现在把包边的铆钉头做了沉头处理，外表面完全平整，叠放的时候不会硌伤下层箱的顶盖。做尺寸校验的时候是拿最小号的箱体做的基准，手动移动箱盖检查锁止行程，确认所有尺寸都在厂商公布的公差范围内，没有出现干涉的情况，哪怕是选装密码锁的版本，锁体的安装孔位也和标准搭扣完全通用，不用额外在箱壁上打孔。
