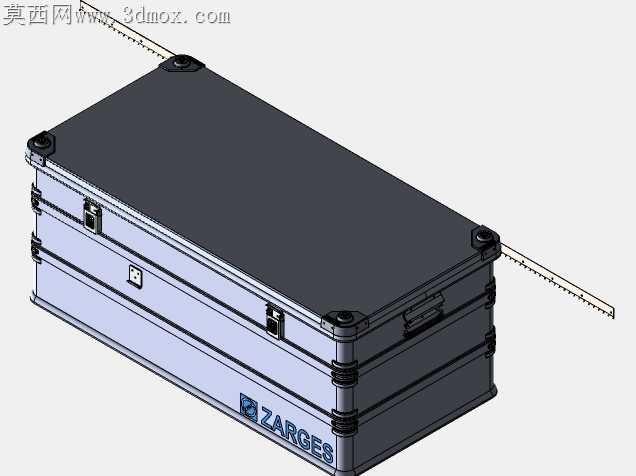

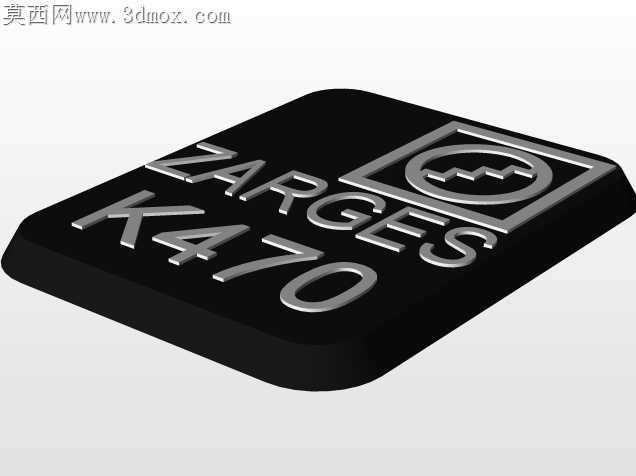

ZARGES K470带肋铝制储运箱结构设计

刚拿到这套铝箱的实物测绘需求时，最先注意到的是箱口卷边处残留的细微冲压毛刺，老款量产箱在批量折弯时，肋条和箱壁衔接的位置公差总飘在±0.3mm上下，叠箱运输时偶尔会出现卡滞。我在做这套结构的时候，特意把带肋加强筋的拔模斜度从常规的1.5°调到了2°，避免铝型材冷压成型时出现应力开裂，毕竟这类箱子常年要跟着设备跑野外，磕碰是常事。

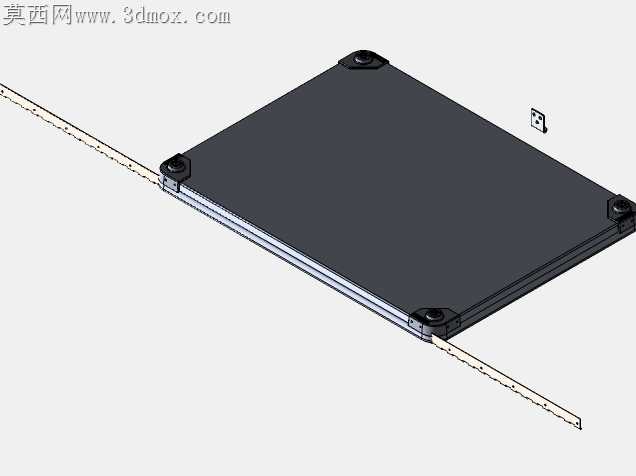

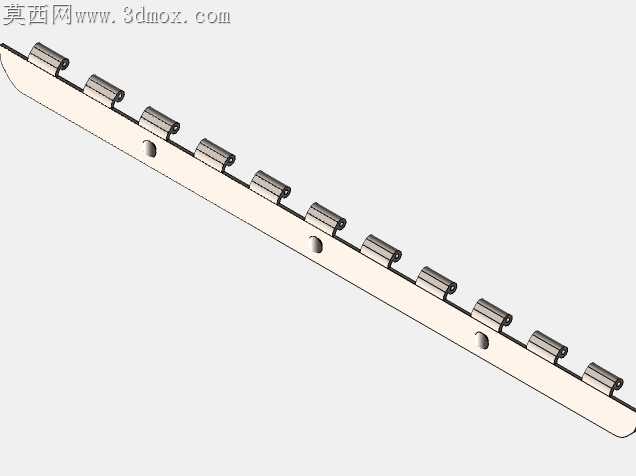

做结构适配的时候没走常规的全参数化建模路子，先把2肋和4肋两种加强版本的安装位做了通用化处理，锁扣、提手的安装孔位完全对齐，车间换产的时候不用重新调整冲压模具的定位销。之前跨软件转档的时候出过问题，箱盖和箱体的密封槽在格式转换后出现了曲面碎面，我特意把密封槽的配合公差留了0.2mm的压缩余量，就算后期转成通用格式给客户做方案演示，也不会出现装配干涉的报错。

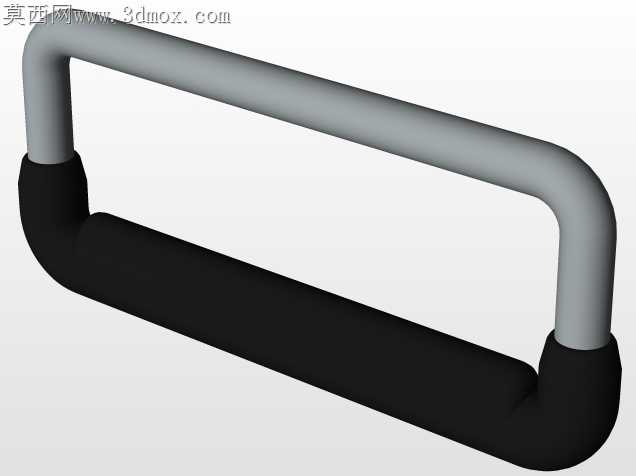

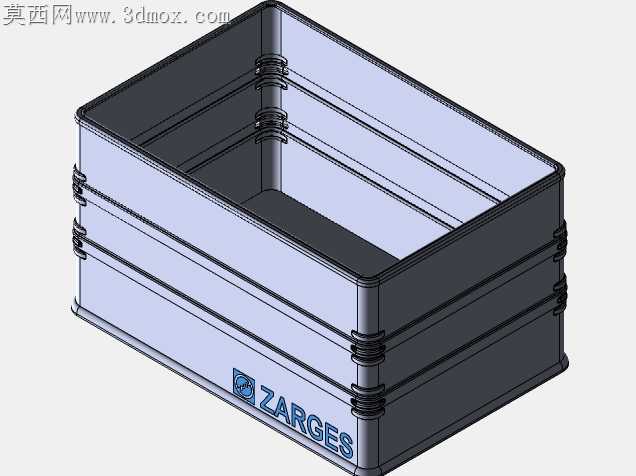

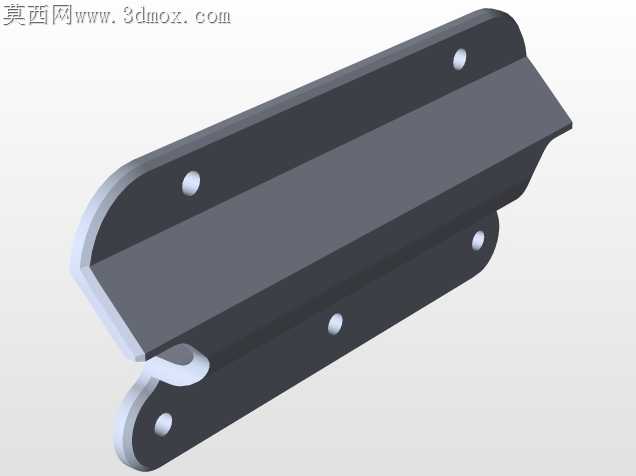

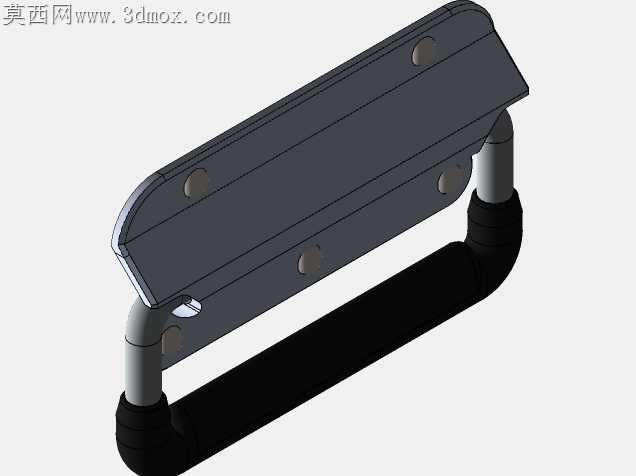

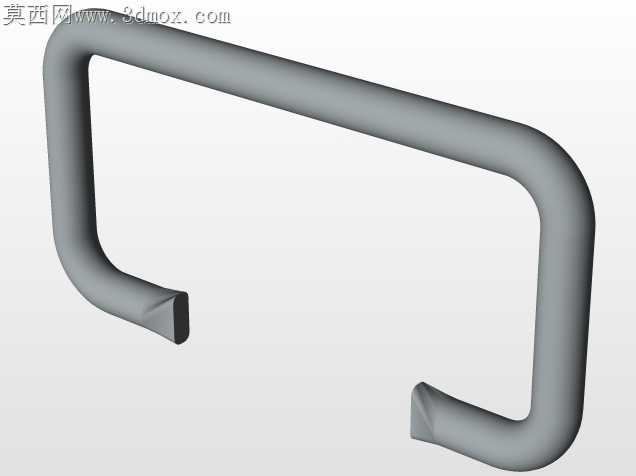

考虑到实际工况里这类箱子经常要堆叠三层以上，我把侧壁带肋的位置做了局部加厚，没有盲目增加整箱壁厚，空箱重量比老款轻了近8%，堆叠承重反而提了15%。箱盖的提手做了上下两个位置的限位配置，用户可以根据搬运习惯选上置或者侧装，不用额外打孔改结构。之前做实训项目的时候见过不少学生做铝箱模型，总把肋条做成等厚的，实际量产的时候等厚肋条在折弯处很容易起皱，我在肋条和箱壁的衔接处做了0.5mm的圆角过渡，冲压的时候铝料流动更顺畅，不会出现局部缺料的瑕疵。

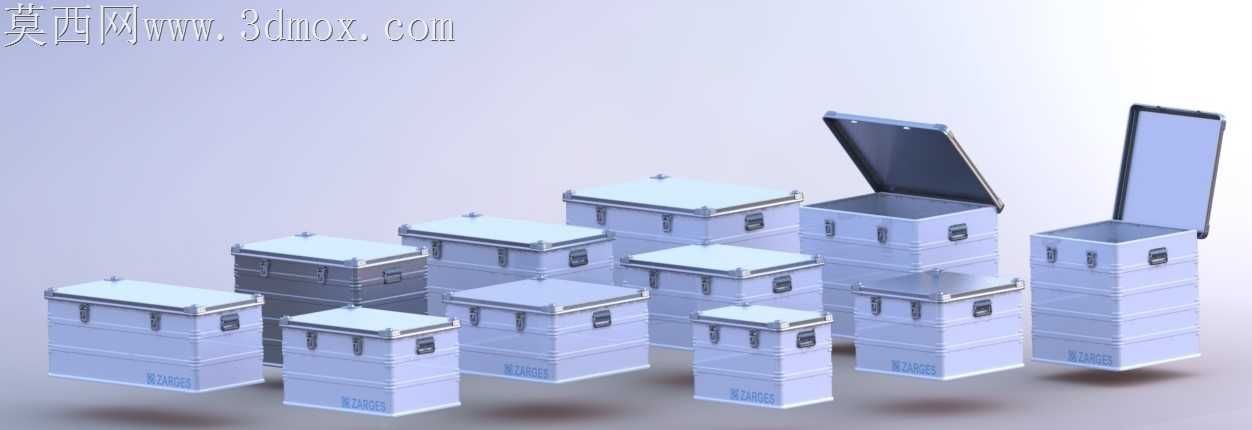

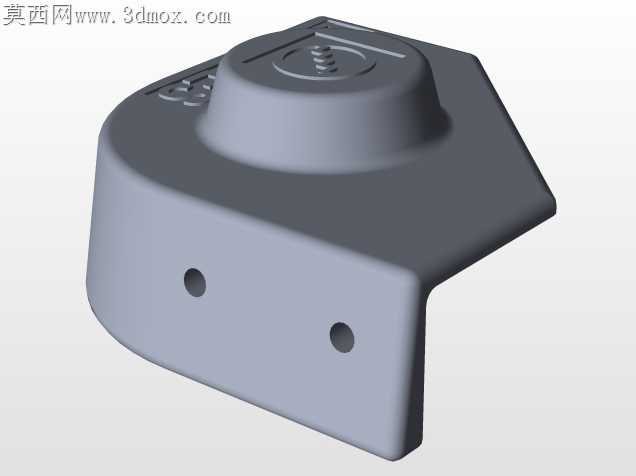

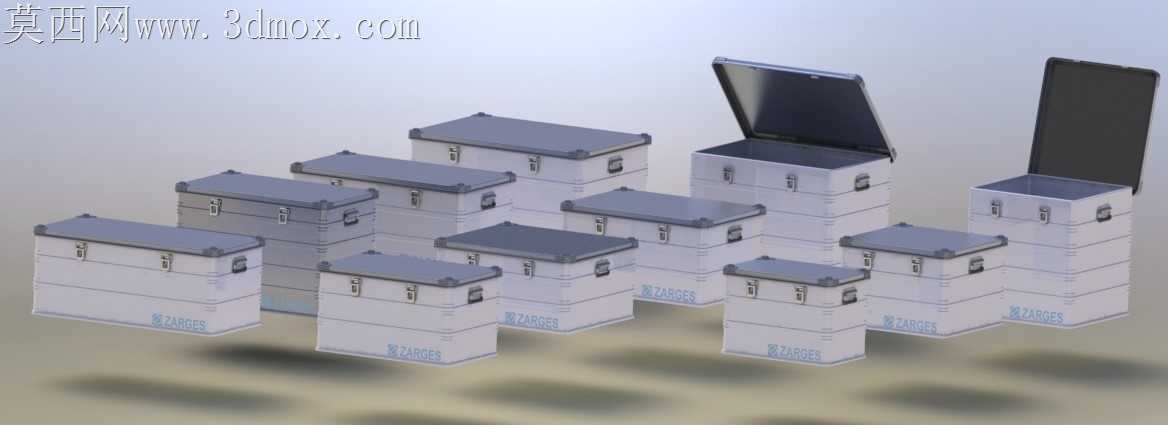

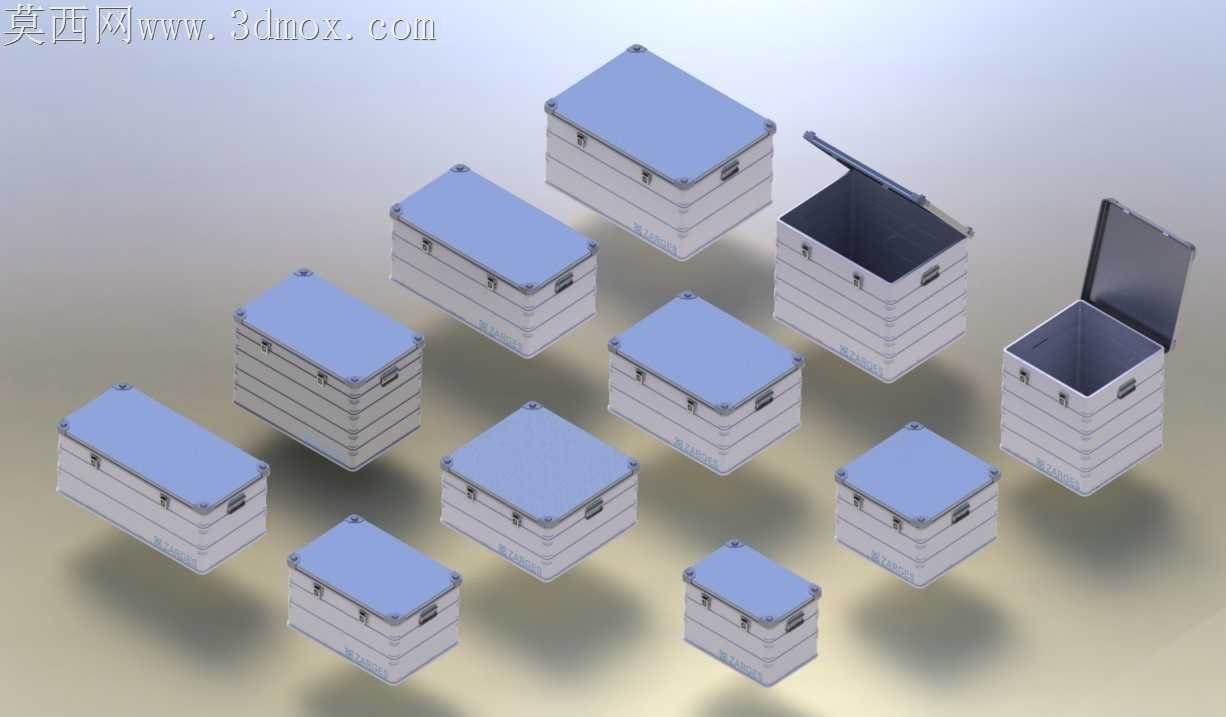

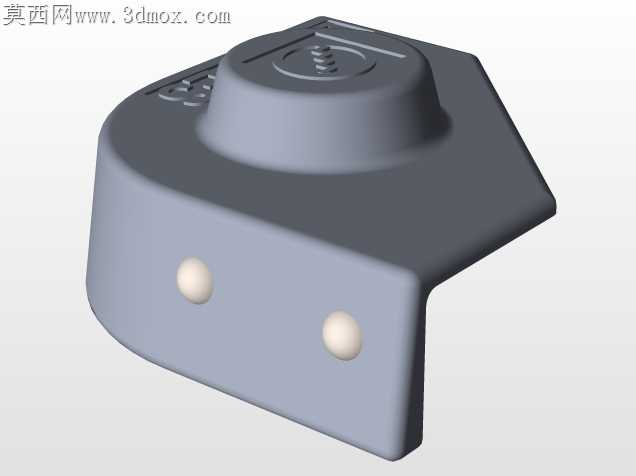

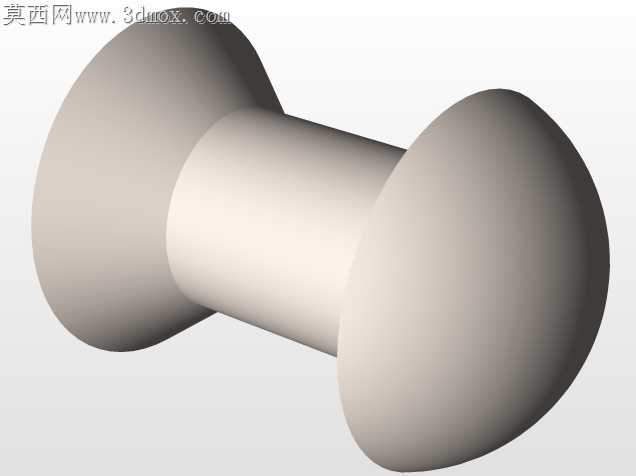

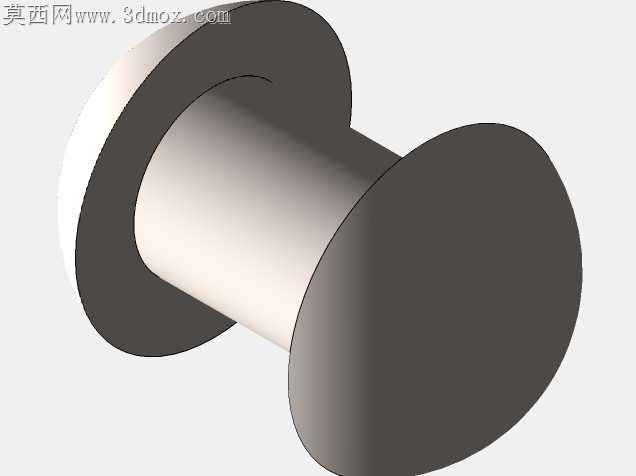

这套结构覆盖了全系列11种尺寸变体，所有尺寸的锁扣、包角、提手都做了通用件适配，客户备货的时候不用单独给每个尺寸开配件模，仓储和售后的成本能压下来不少。做属性配置的时候把内外尺寸、容积、额定承重都嵌在了模型的自定义属性里，导出BOM表的时候不用手动挨个填参数，车间生产直接调取就能用。之前碰到过客户拿模型做运输模拟，因为加强筋的受力面没做对，仿真结果总显示侧壁变形量超标，我这次特意把肋条的受力方向和实际堆叠时的载荷方向对齐，做有限元分析的时候变形量控制在了允许范围内，完全符合IP54基础防护的结构要求，升级IP65或者IP67密封版本的时候，只要更换密封胶条的规格就行，主体结构不用做任何改动。
