钣金零件连续冲压成型模具结构设计

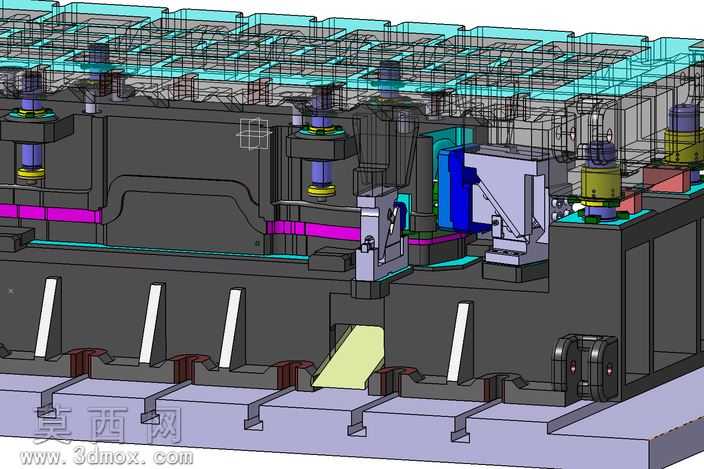

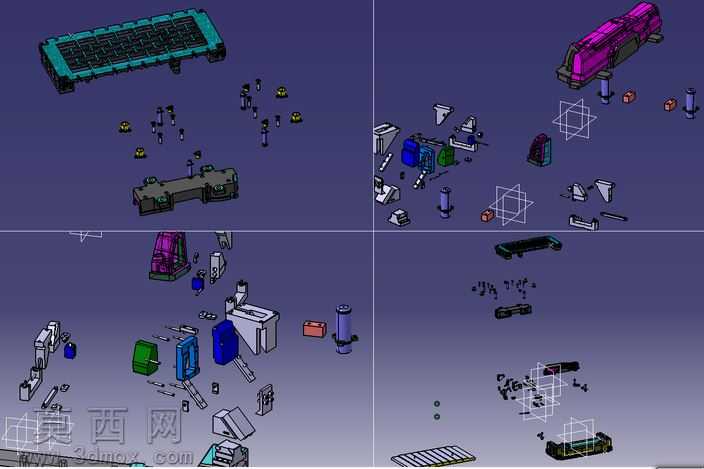

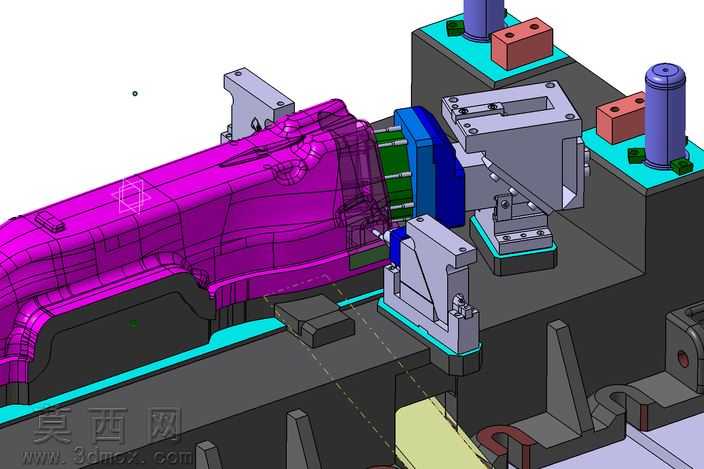

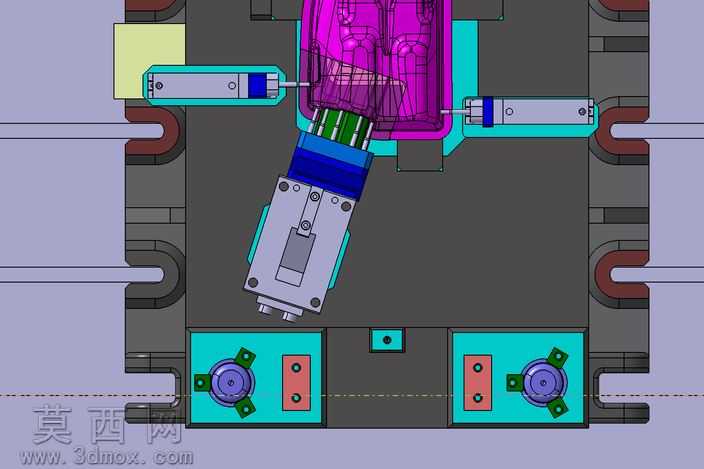

本套模具为针对钣金类零件设计的连续冲压成型工装，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循冲压模具设计规范，对各组件的装配公差、运动干涉情况进行了全面校验，确保模具结构具备实际生产可行性。从结构设计来看，模具集成了折弯、冲孔两大核心冲压工序，同时搭配凸轮机构完成零件边缘的死设置成型，实现多工序同模连续作业，无需多次转序定位，可有效提升钣金零件的加工精度与生产效率。上模部分设置有多组独立的冲压动力单元，不同冲压工位对应匹配弹性复位组件与冲压冲头，各冲头的行程参数根据对应工序的成型深度单独调校，保证折弯角度、冲孔位置精度符合零件设计公差要求；凸轮驱动机构采用硬接触式传动设计，通过凸轮轮廓曲线的精准设计，控制侧成型滑块的进给行程与复位时序，精准完成钣金零件边缘部位的特殊成型作业，避免多工序定位带来的累积误差。下模部分设置有对应各工序的定位型腔与卸料结构，送料轨道采用平顺化设计，配合定位挡块实现板料送进过程中的精准定位，卸料板搭配弹性元件实现冲压完成后的平稳卸料，避免零件成型后出现卡模、变形问题。建模过程中对各模板、导柱导套、弹性元件、紧固件等标准件均按照实际选型参数建模，非标准的成型镶件、凸轮、滑块等零件单独完成参数化建模，各组件的材质根据工况匹配对应属性，如冲压工作部件选用模具钢材质赋予高硬度金属材质属性，模板类部件选用调质钢材质，弹性元件、密封类部件对应赋予橡胶、弹簧钢等材质属性，渲染阶段对不同功能的部件采用差异化配色区分，清晰展示模具内部的装配层级与运动逻辑，可直观呈现整套模具的工作流程与各工序的成型原理，为模具的加工制造、装配调试提供精准的三维数据参考，也可作为同类多工序连续冲压模具的设计参考模板，帮助设计人员快速梳理凸轮驱动侧成型结构的设计思路，优化连续模的工序排布与结构布局。
