教学用冲孔落料复合冲压模具结构模型

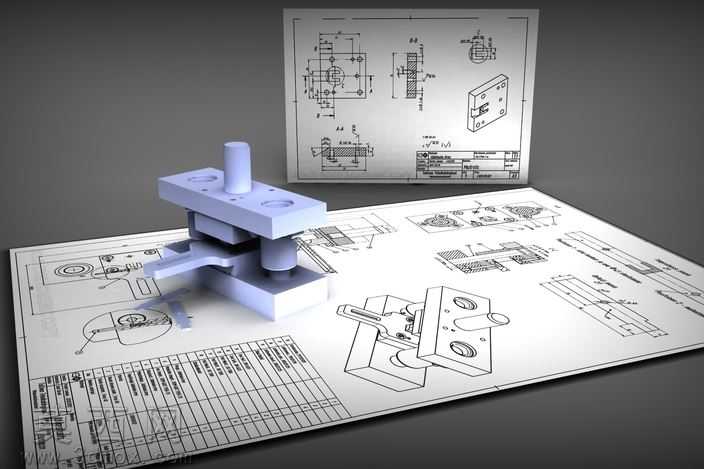

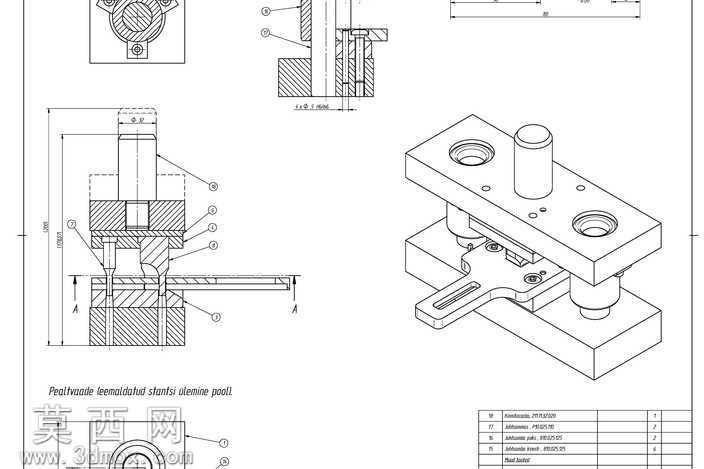

本模型为面向模具课程教学设计的冲孔落料复合冲压模具三维结构模型，建模过程严格遵循冷冲压模具设计规范，完整还原了正装复合模的全部核心组成构件。建模阶段以冲压工艺计算所得的工艺参数为核心依据，首先完成冲压件的工艺性分析建模，明确冲孔尺寸、落料轮廓、材料厚度、搭边值等核心参数，再依次推导凸凹模、冲孔凸模、落料凹模的工作尺寸，按照装配逻辑依次构建上模座、模柄、凸模固定板、垫板、冲孔凸模、落料凹模、卸料板、导料板、下模座、顶件块、推件块等全套零部件，所有零件的配合公差、安装尺寸均符合冷冲模国家标准的相关要求，各活动构件的运动行程无干涉，能够完整模拟条料送进、卸料、冲压、顶件出件的完整冲压工作流程。材质与渲染阶段，针对不同构件的实际加工材质赋予对应材质属性：上下模座采用灰铸铁材质，呈现哑光深灰铸铁质感，表面做细微的铸造纹理处理；凸模、凹模、凸凹模等工作零件采用合金工具钢材质，经过淬火处理后的工作面呈现金属亮泽质感，刃口部分做高光处理以突出锋利的冲切边界；模柄、固定板、卸料板等结构件采用45号钢材质，呈现中灰色金属质感；导柱导套配合面做抛光金属质感处理，突出导向副的高精度配合特性；弹性卸料元件采用聚氨酯橡胶材质，呈现半透明哑光弹性材质质感。场景渲染搭配工程图纸背景，将二维工程视图与三维实体模型结合呈现，清晰展现模具结构与图纸表达的对应关系，方便学习者对照理解模具的装配关系与工作原理。设计思路上完全贴合职业院校模具设计课程的教学需求，将抽象的冲压工艺计算、模具结构设计知识点具象化为可直观观察的三维模型，模型拆分后可清晰展示每个零件的结构形态、安装位置与配合关系，能够帮助学习者快速理解复合冲压模具的工作原理、各零部件的功能作用，掌握冲压模具从工艺分析到结构设计的完整流程，可作为课程设计参考、课堂教学演示、实训结构认知的配套教学资源，解决传统二维图纸难以直观表达模具立体装配关系、运动过程的教学痛点。
