片料连续切断冲压模具结构设计

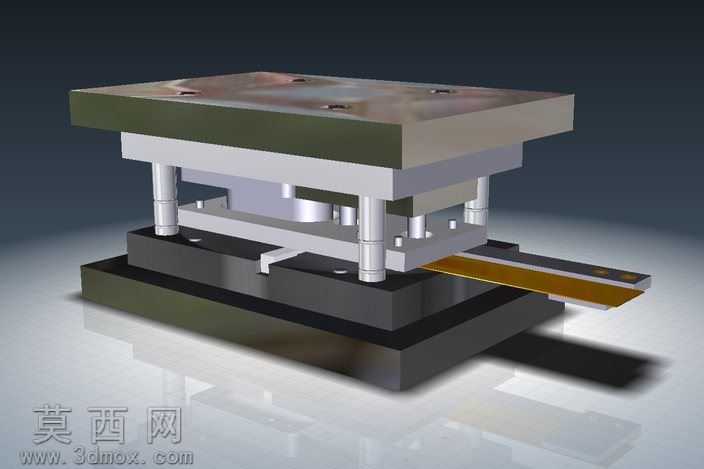

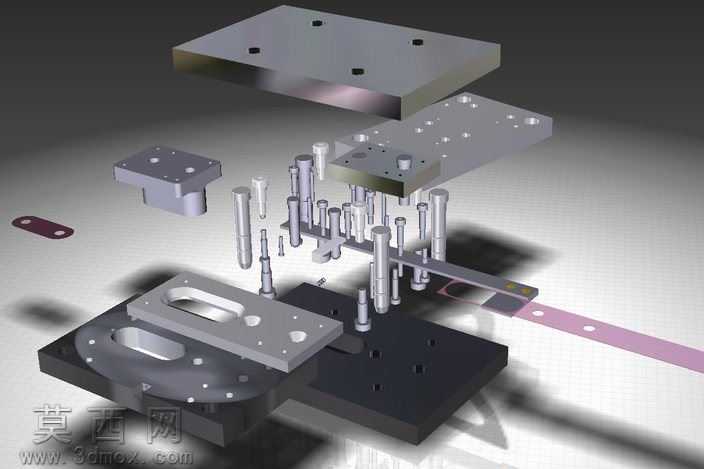

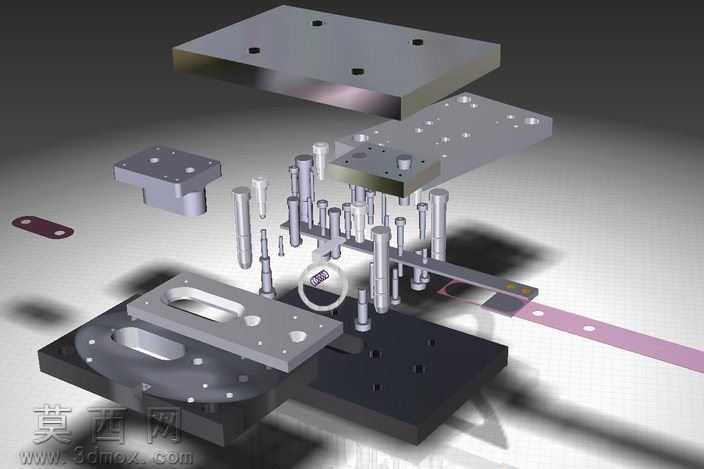

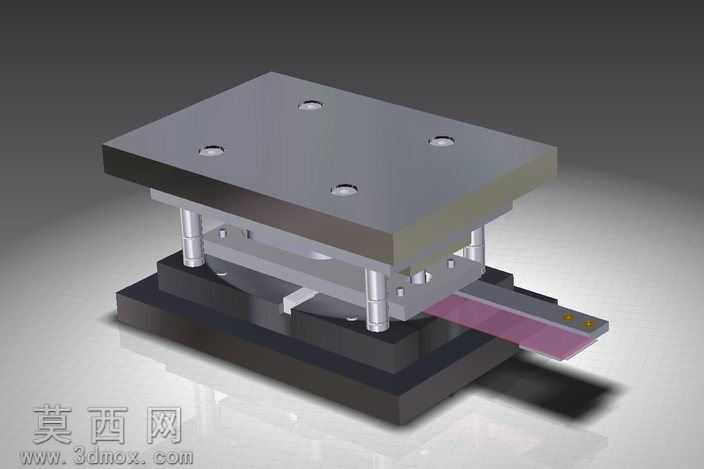

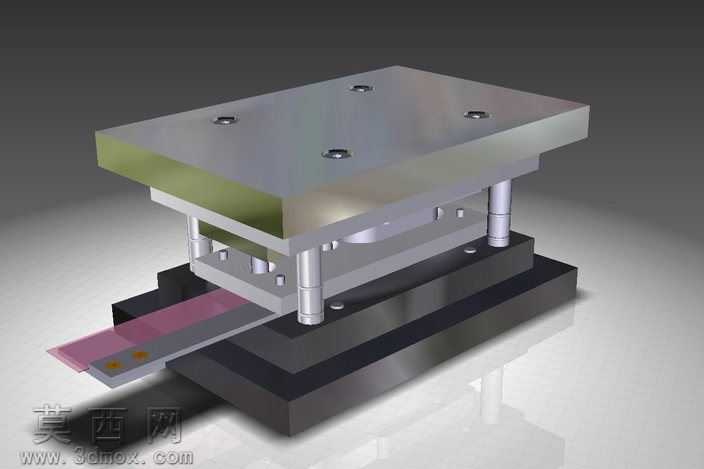

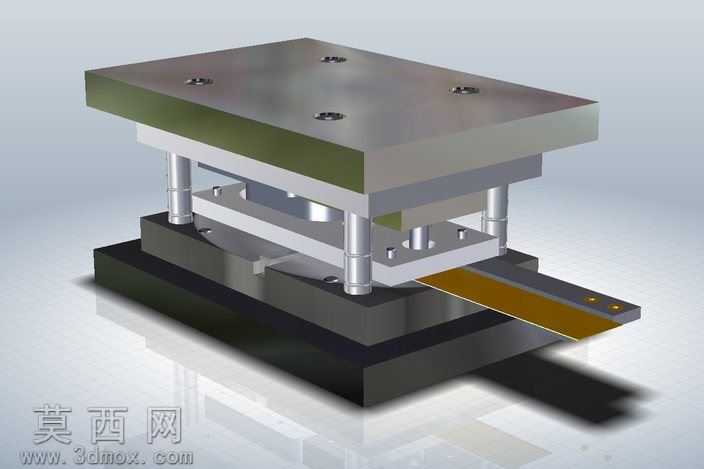

本套切断冲压模具采用三维建模软件完成全参数化设计，建模过程严格遵循五金冲压模具的设计规范，对上下模座、导柱导套、凸模、凹模、卸料板、定位组件等所有零部件进行1:1等比例建模，确保各部件的装配公差符合实际生产的加工要求。渲染阶段采用金属材质真实还原模具各部件的质感，上下模座赋予调质钢材的哑光金属材质，导柱导套添加镀铬高反光金属材质，凸模凹模赋予合金工具钢的细腻金属纹理，待加工片料赋予薄金属带材的半透明金属质感，通过三点布光方案突出模具的层叠结构与装配关系，清晰展现各部件的配合状态。结构上采用标准后侧导柱模架，导柱与导套采用间隙配合保证上下模合模的运动精度，上模部分通过内六角螺钉与上模座紧固连接，凸模采用快换式安装结构便于后期刃磨更换，下模部分的凹模通过螺钉与销钉双重定位固定在下模座上，设置侧压定位装置保证送料过程中带料的位置精度，卸料板采用弹性卸料结构，合模时压紧带料防止冲压过程中材料翘曲，开模时顺利将箍在凸模上的废料卸下。设计思路围绕片料连续切断的生产需求展开，针对41冲次/分钟的生产节拍要求，优化模具的导向精度与卸料行程，确保连续送料过程中切断动作稳定可靠，刃口间隙根据待加工片料的厚度与材质进行合理取值，保证切断面的断面质量符合产品要求，同时在模具的进料端设置导向托料结构，保证带料能够顺畅送入模具工作区域，避免送料卡滞影响生产效率，整体结构紧凑，零部件标准化程度高，便于加工制造与后期维护，能够满足片料批量切断的连续生产需求。
