回转式膏体自动灌装设备结构设计

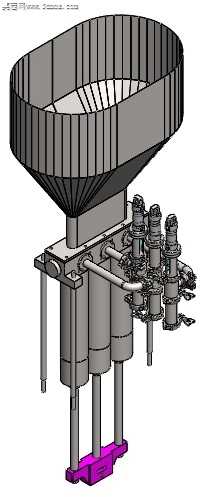

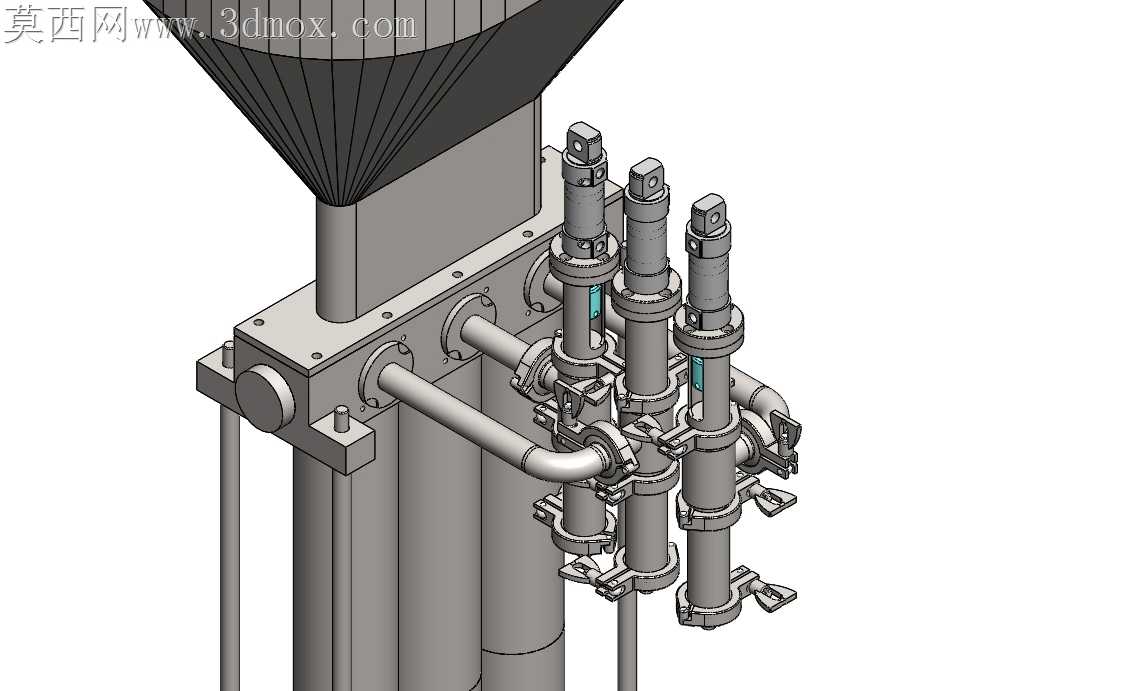

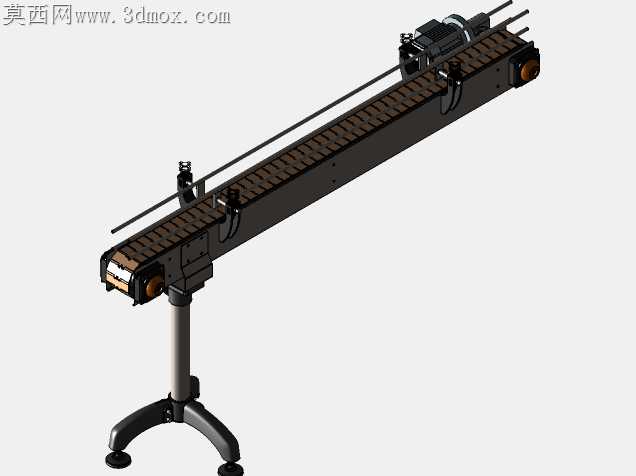

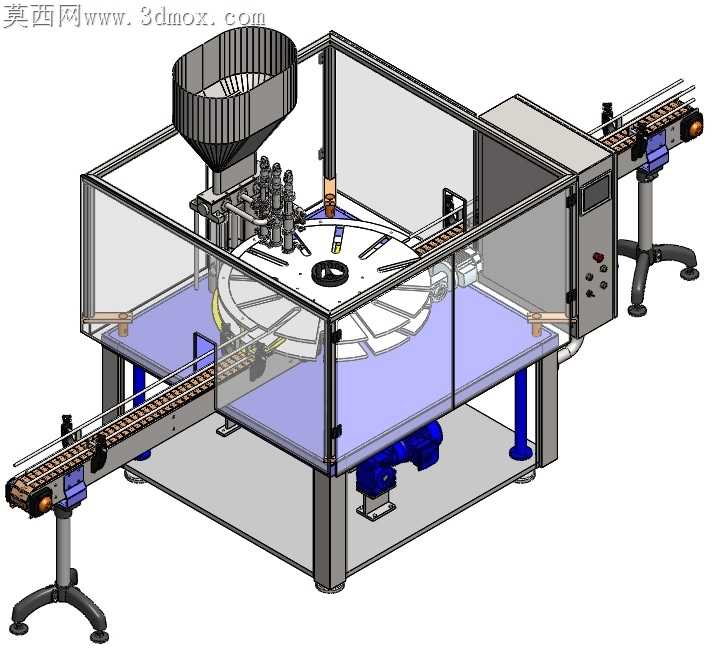

刚拿到膏体灌装的需求时，最先要解决的是粘稠物料下料挂壁的问题，之前做水剂灌装时的出料嘴结构直接套过来，试装的时候发现每次灌装收尾都会有料液滴落在转盘工位上，积少成多不仅污染瓶身，还会卡滞转盘的定位销。后来把出料嘴改成了内凹式的截流结构，配合灌装头的小幅回吸动作，才解决了滴漏的问题，这部分在转档的时候还出过问题，最初用通用格式导出时，截流口的微小倒角特征丢失，重新核对装配公差才补全细节。转盘的工位定位是整套结构的核心，一开始选的常规分割器，算节拍的时候发现和前后输送线的速度匹配不上，灌装工位停留时间不够，膏体还没完全灌完就转位，容易洒料。反复调整工位数量和分割器的动停比，把8工位改成12工位之后，每个工位的停留时长刚好匹配膏体的灌装流速，也给后续的上盖、旋盖预留了扩展空间。两侧的输送线支架特意做了可调节高度的结构，之前做同类型设备的时候，客户现场的生产线高度和设备出料端差了两公分，最后只能现场垫脚调整，这次直接把支腿做成带锁紧的伸缩结构，适配不同高度的对接产线。透明防护外罩的安装孔位改了三次，第一次留的孔位和内部的灌装管路干涉，装的时候罩子卡不进去，第二次调整了孔位又和门框的磁吸密封条位置冲突，最后沿着内部管路的走向重新排布了固定座的位置，才保证外罩开合顺畅，同时能完全罩住运动部件，符合生产现场的安全防护要求。底部的传动机构做了下沉式设计，把电机和传动带都放在台面下方的腔体里，既减少了台面的油污堆积，也方便后期维护的时候拆开侧板就能检修，不用拆上面的转盘和灌装组件。之前做实训项目的时候见过不少同学把传动部件露在外面，不仅容易积灰，运转的时候还有安全隐患，这次特意把所有旋转传动件都做了封闭防护。出料端的导向栏栅做了小角度的倾斜，之前直上直下的栏栅容易把灌装完的瓶子卡滞在衔接处，倾斜两度之后瓶子能顺着坡度顺滑滑到输出输送线上，不用额外加拨瓶机构，简化了结构也降低了故障概率。整套结构在做量产取舍的时候，放弃了原本计划的整体式台面，改成了拼接式的台面板，要是台面板被物料腐蚀或者磨损，不用拆整个上部结构就能单独更换面板，降低后期的维护成本。跨软件转格式的时候，输送线的链板特征一开始出现了面破碎，重新修复了曲面之后才保证所有装配关系没有错位，每个连接螺栓的位置都和实际安装的孔位一一对应，不会出现装不上的问题。
