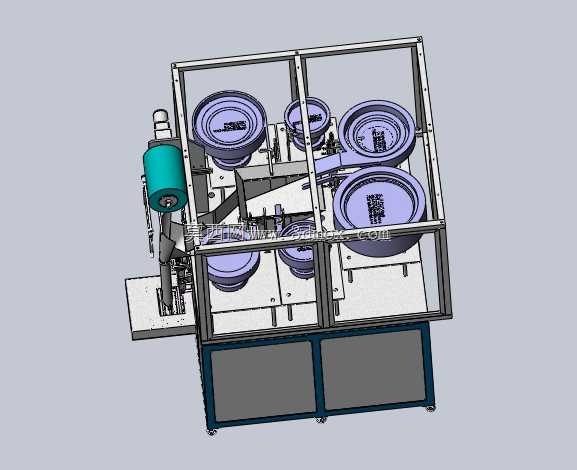

多工位振动盘螺丝全自动包装设备结构

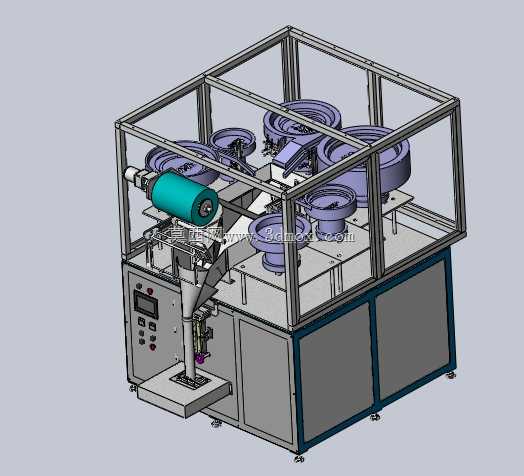

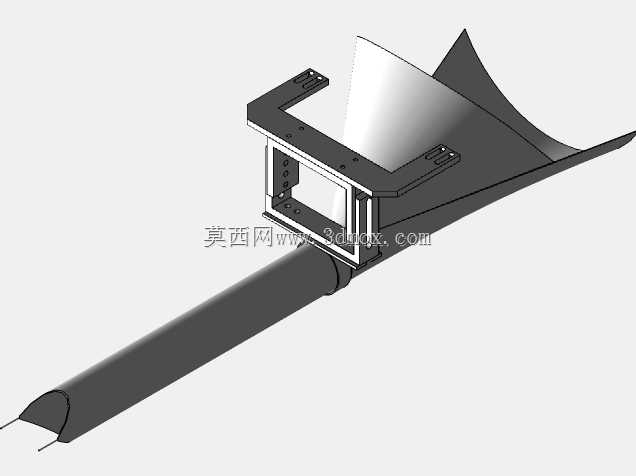

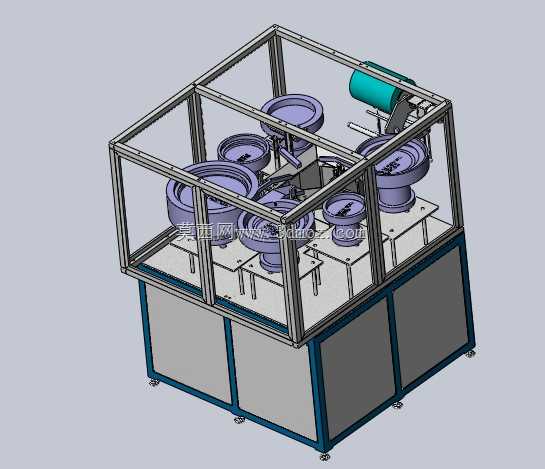

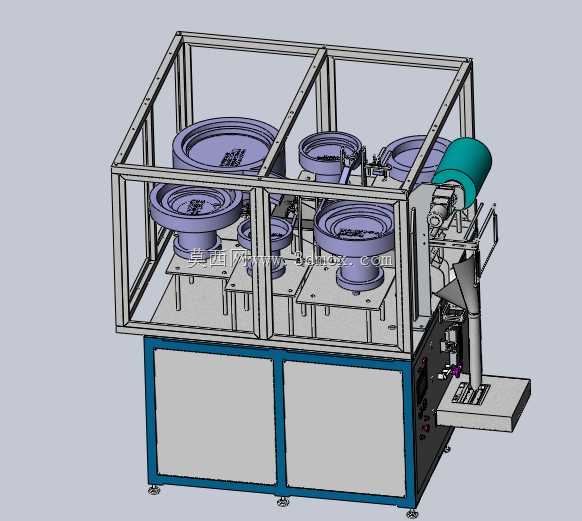

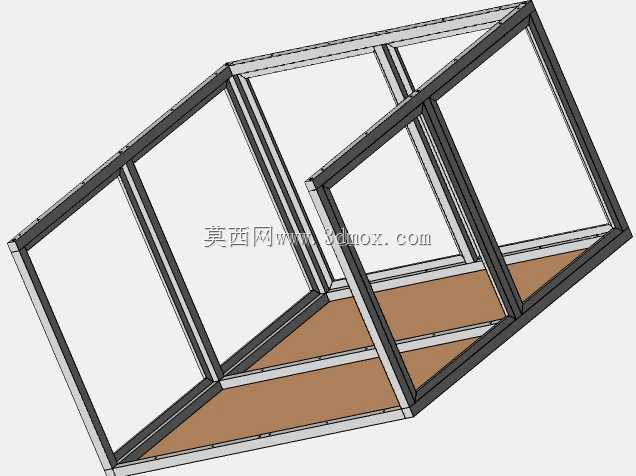

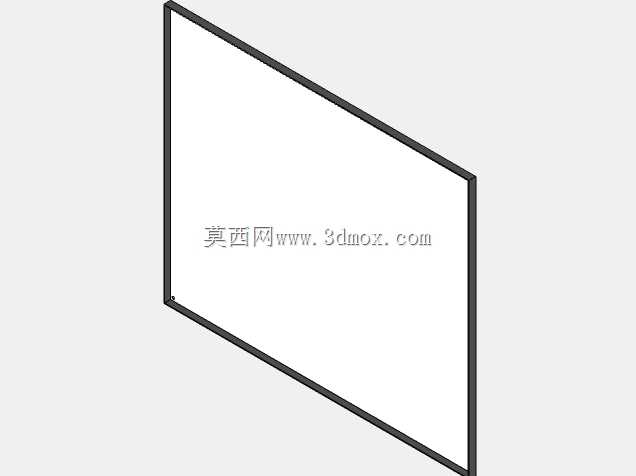

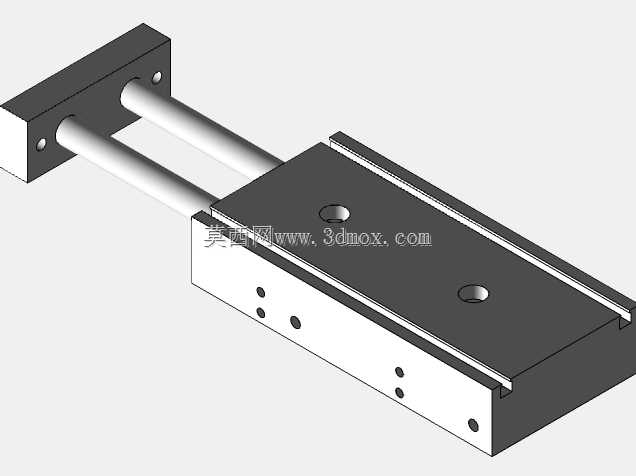

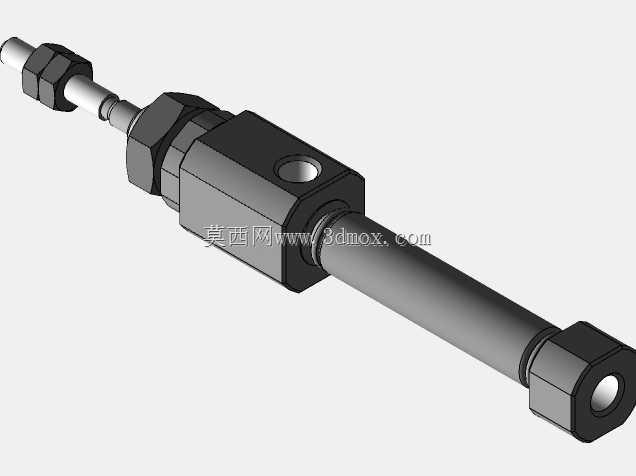

刚接这个螺丝包装需求的时候，客户现场老设备的问题堆得能列满半页A4纸：振动盘送料卡料掉件，每袋计数误差超3%，换规格调机要耗大半天，封合边歪歪扭扭还经常漏封，连故障停机都要操作工挨个排查线路，赶订单的时候整条线停着等维修是常事。做这套结构的时候最先卡壳的是多振动盘的排布，一开始把六个料盘全堆在台面上，试装的时候发现相邻料盘的振动会互相干扰，螺丝在轨道上跳得根本没法稳当送料，后来把每个料盘的安装座都加了独立的减震胶垫，还调整了机架的横梁排布，让每个料盘的振频不会顺着机架传导，试机的时候哪怕六个盘同时开，轨道上的螺丝也能稳稳滑到下料口。下料计量部分没选市面上通用的计数光电，因为螺丝混着垫片的时候普通光电容易误判，特意把计数位的轨道做了窄槽限位，让每个螺丝只能单排通过，还加了负压吹尘结构，避免螺丝上带的铁屑挡着光电造成误计数，试跑了三千袋，计数误差控制在千分之一以内，比客户要求的精度高了三倍。封合部分用了螺旋步进送膜的结构，一开始转档的时候色标跟踪的参数总是对不上，膜走个十几米就会偏位，后来调整了送膜辊的包角，还在色标传感器旁边加了个微型压轮，让膜经过检测位的时候不会起翘，哪怕用薄到0.04mm的包装膜，跟踪精度也能控制在0.2mm以内，封出来的商标图案刚好在袋身正中间。电控部分留了足够的IO余量，客户后续要加抽真空或者打码功能不用重新换PLC，程序里写了自动诊断逻辑，哪个料盘缺料、哪个加热管温度不够、哪个气缸卡滞，触摸屏上直接跳对应的故障位置，不用操作工拿着万用表挨个测。机架外罩选了铝型材加透明亚克力的组合，不是为了好看，是车间里粉尘大，透明罩子既能挡灰又能随时看到内部送料情况，开门就自动停机的安全联锁也没省，符合车间的安全规范。之前试做第一版的时候，下料口的位置没做倒角，螺丝下落的时候偶尔会卡在接缝处，后来把下料通道所有的接缝都做了圆弧过渡，还加了个微型振动器贴在下料管壁，哪怕是带弹垫的组合螺丝也能顺畅落进袋里，不会卡料堵料。
