MT3608直流升压转换模块结构设计

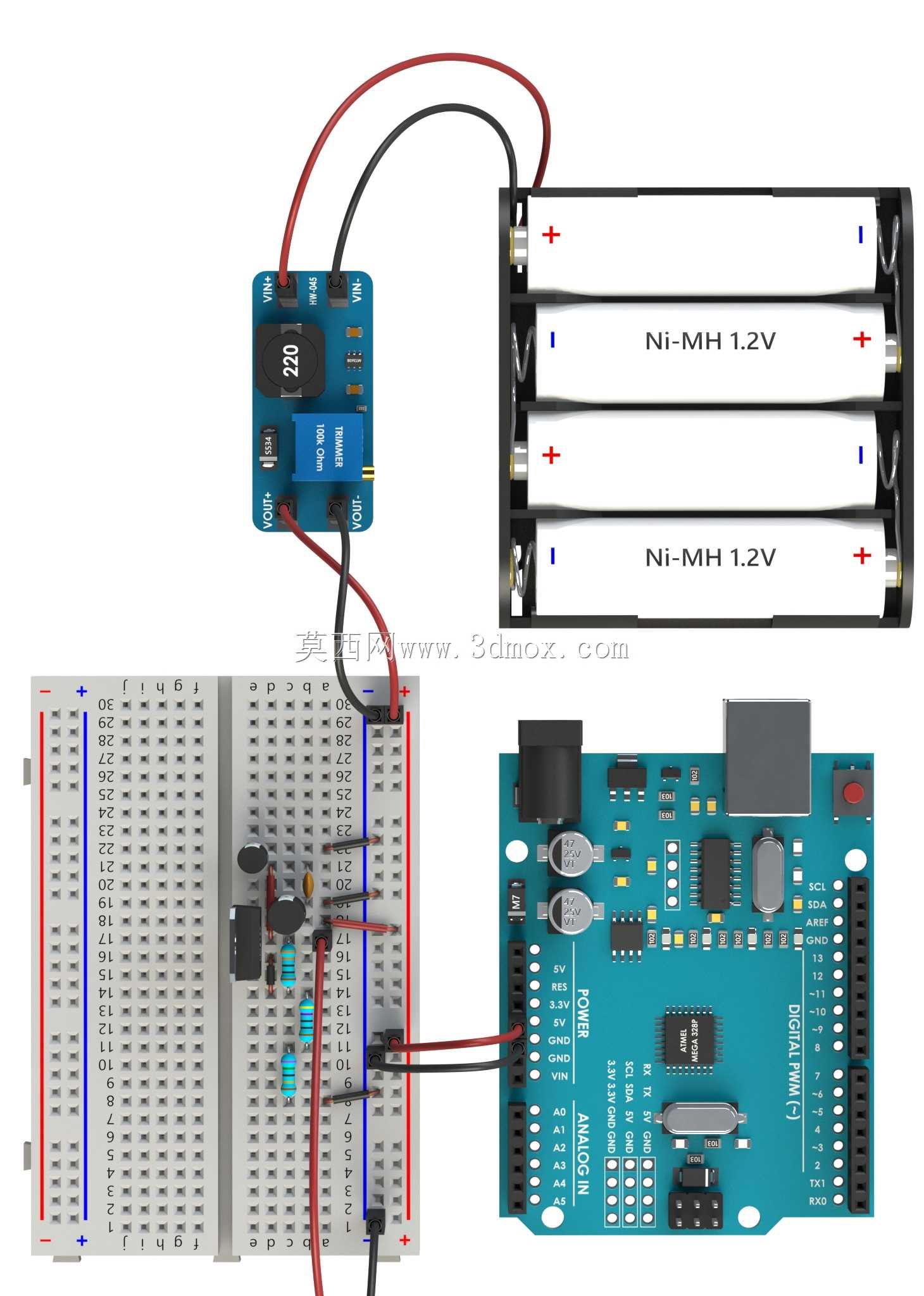

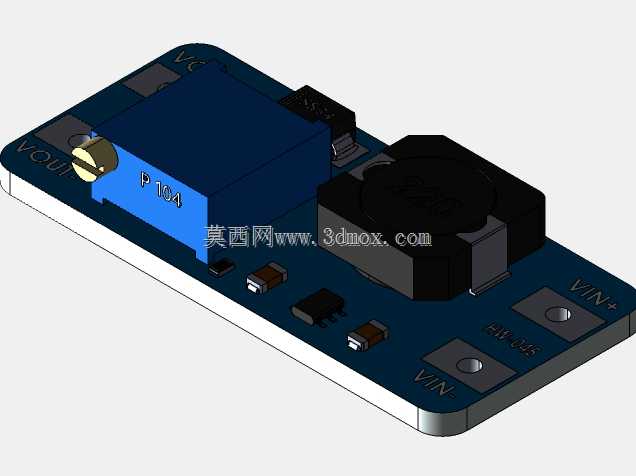

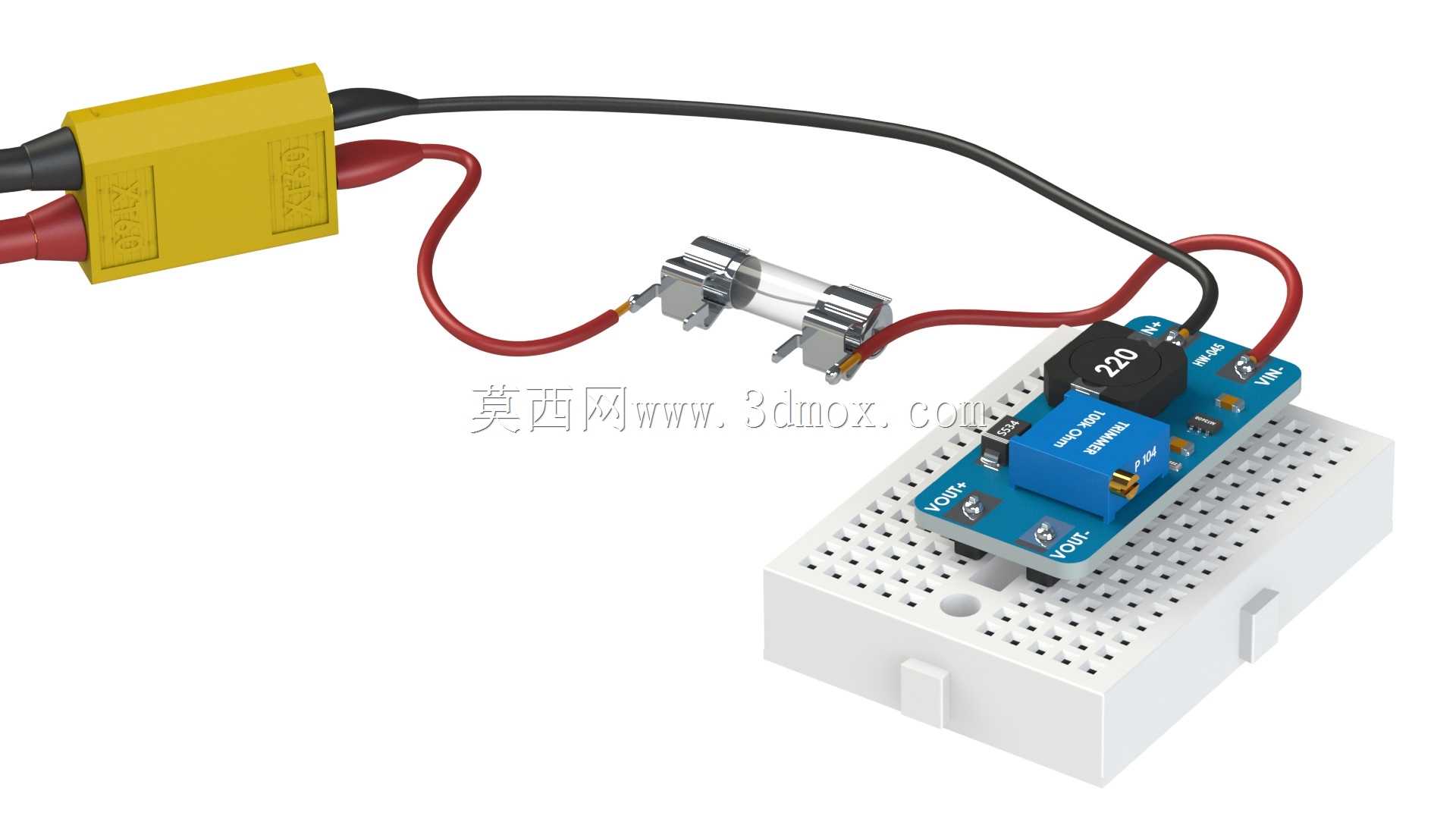

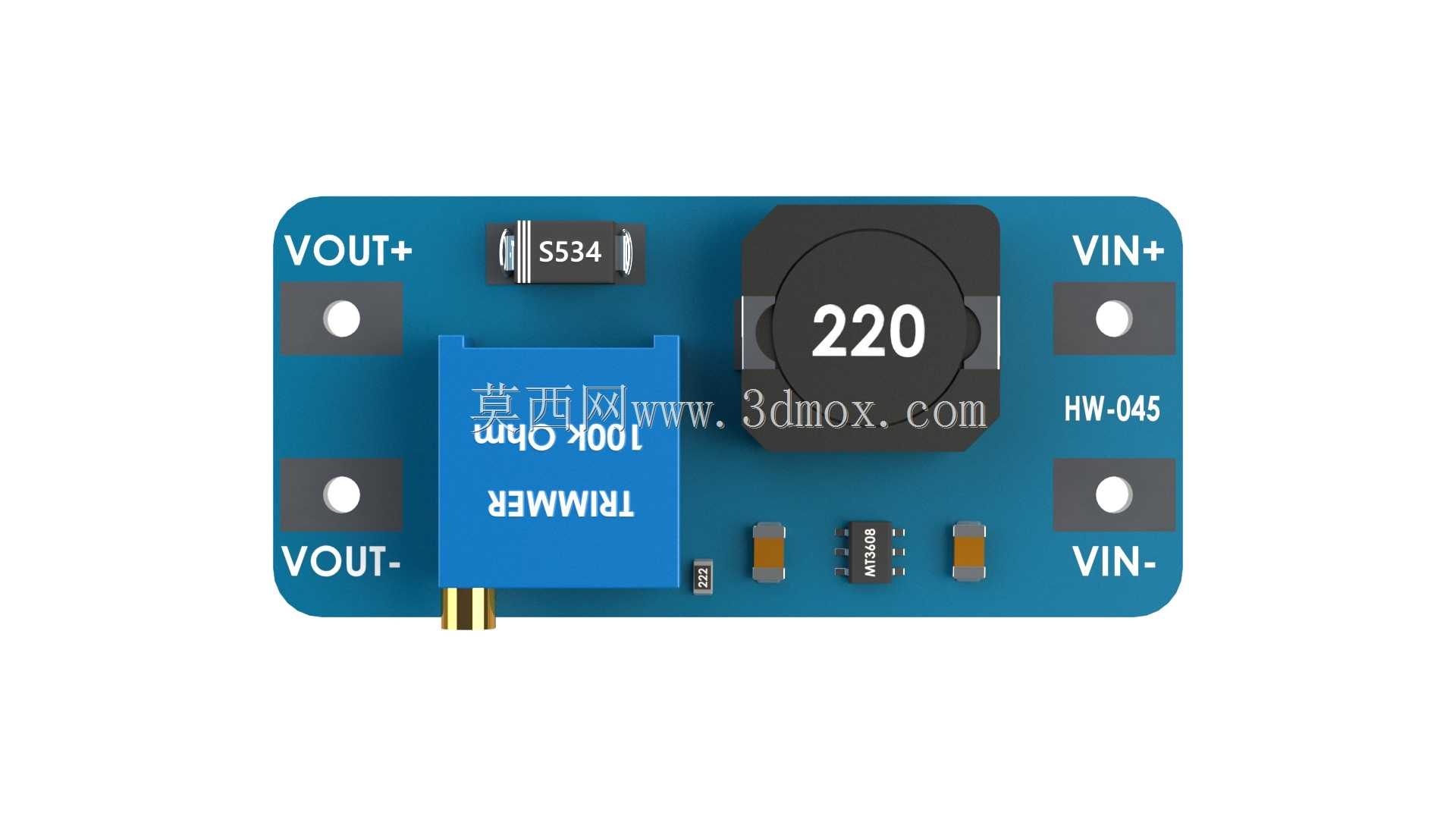

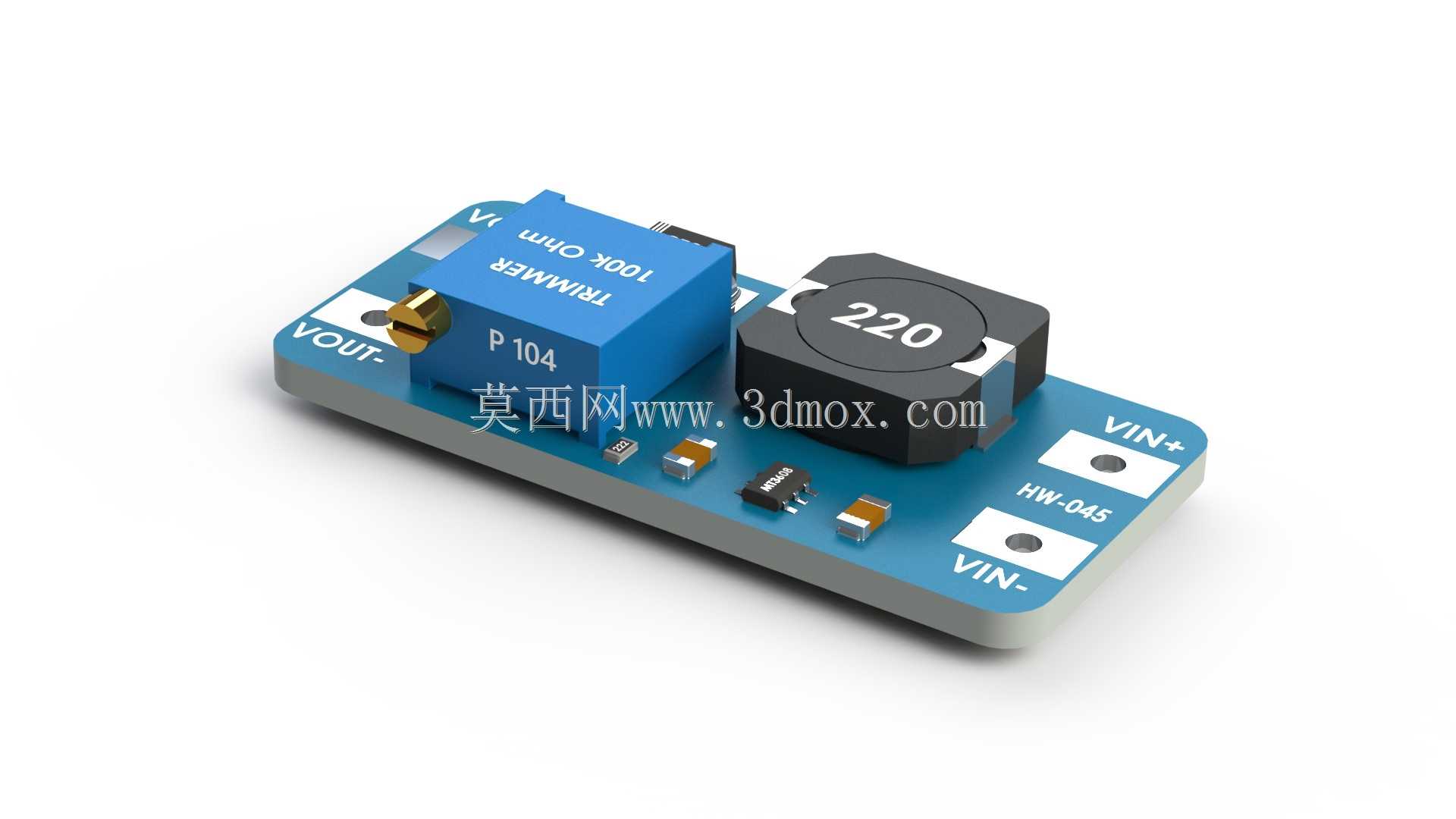

小功率升压模块的PCB布局一直是电子装联里容易踩坑的环节，功率回路的走线宽度、电感与电容的相对位置、可调电位器的操作空间，每一处细节都直接影响模块的实际带载能力与电磁干扰水平。这款MT3608升压模块的结构设计，刚好把量产装配里的常见隐患都做了针对性调整。功率电感直接贴装在输入输出电容的最短路径上，大电流回路的走线被压缩到最小范围，避免了长走线带来的寄生电感引发的尖峰电压，量产时不需要额外增加吸收回路就能稳定通过2A持续输出的负载测试。板边预留的VIN+、VIN-、VOUT+、VOUT-焊盘做了半露铜处理，波峰焊时焊锡爬升高度均匀，不会出现虚焊或者连锡的问题，手工焊接时也能快速上锡，不需要反复补焊。可调电位器布置在板侧边缘，顶部预留了足够的螺丝刀操作空间，调试输出电压时不需要拆卸外围接线，直接用一字螺丝刀就能旋转调整，不会因为操作空间不足碰掉周边的贴片阻容件。PCB四角做了圆弧倒角处理，批量周转时不会刮伤绝缘层，也避免了尖角应力集中导致的板边开裂。功率电感的高度与电位器高度差控制在2mm以内，整板可以直接贴装在设备内部的狭小空间里，不需要额外预留高度余量，外壳设计时也不用做局部避空。贴片二极管、反馈电阻都布置在功率回路的外侧，小信号走线远离大电流区域，反馈电压采样不会受到功率回路的电磁干扰，输出电压的纹波可以控制在50mV以内，给单片机、传感器这类对电源纹波敏感的负载供电时，不会出现采样漂移或者复位异常的问题。板载的丝印标识清晰标注了引脚定义与电位器调节方向，生产测试时不需要对照原理图就能快速接线，返修时也能快速识别元件参数，降低了售后维护的时间成本。
