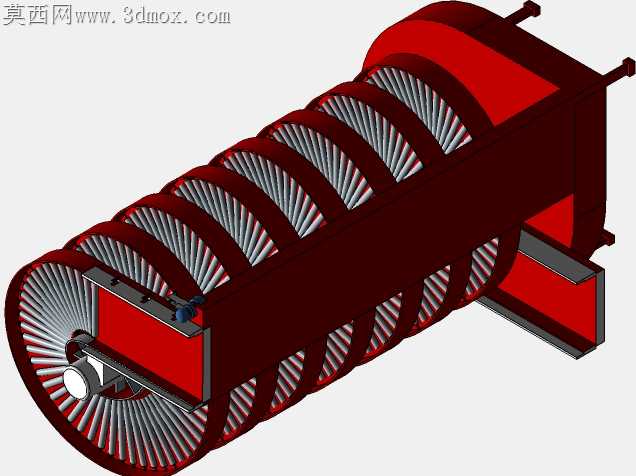

垂直螺旋输送设备结构设计方案

上次给粮库做垂直输送方案的时候，现场安装队反馈老款设备叶片和筒壁间隙卡稻谷，磨得筒壁一圈都是毛刺，清理的时候还刮破过工人的劳保手套，这次做结构的时候特意把这个痛点放在最前面调整。一开始算螺旋叶片导程的时候没考虑垂直输送的物料回落率，按水平输送的参数套进去，模拟的时候发现颗粒料升到一半就往下滑，反复调了三次导程和螺旋转速的匹配值，才把散料的回落率压到工况允许的范围内。筒节之间的连接法兰一开始做的是整圈螺栓孔，车间铆焊的时候说法兰内侧焊疤没法打磨平整，物料容易在接缝处积留霉变，后来改成错位分布的螺栓孔，给焊道打磨留够了操作空间，也不用额外加内衬板就能保证内壁顺滑。进料口的导流板角度一开始定的45度，试装的时候发现粘性粉料容易粘在板上下不去，把角度调到32度之后，又在导流板背面加了可替换的耐磨衬板安装位，不用拆整个进料段就能更换磨损的衬板，后期维护省了不少事。跨软件转档的时候螺旋叶片的曲面出现过破面，之前直接转实体的话会出现壁厚不均的问题，后来把叶片的螺旋线单独导出再重新生成曲面，缝合之后壁厚偏差控制在0.2mm以内，下料切割的时候不会出现尺寸超差。出料口的位置一开始设在筒体正下方，现场对接的时候发现和下方的计量设备进料口对不上，调整到侧下方之后，特意加了一段可调节的导流溜槽，能适配不同高度的接料设备，不用现场再切割改道。之前做的同类型设备吊耳位置偏上，吊装的时候筒体容易倾斜碰坏两端的轴承座，这次把吊耳的位置按重心分布重新核算，吊装的时候筒体保持水平，安装对接的时候不用反复调整起吊角度。两端的轴承座密封一开始用的是普通毡圈密封，粉尘大的工况下用不了三个月就进灰磨坏轴承，改成组合式的迷宫密封加骨架油封，还在密封腔预留了注脂口，定期打脂就能把粉尘挡在外面，轴承的使用寿命能提两倍多。筒体上的观察窗一开始做的是快开式结构，现场反馈快开卡扣容易被物料震松，改成螺栓压紧的透明视窗，既能随时观察内部物料输送状态，也不会因为设备震动出现漏料的问题。螺旋轴的中间支撑一开始做的是一体式轴套，磨损之后要把整根轴抽出来才能更换，后来改成剖分式的支撑轴瓦，不用拆两端的传动结构就能更换磨损的轴瓦，检修时间能缩短三分之二。做结构的时候特意避开了需要定制特殊型材的部位，所有的板材和型材都是市场上常备的规格，小加工厂不用开特殊模具就能下料加工，不会因为采购特殊材料耽误工期。
