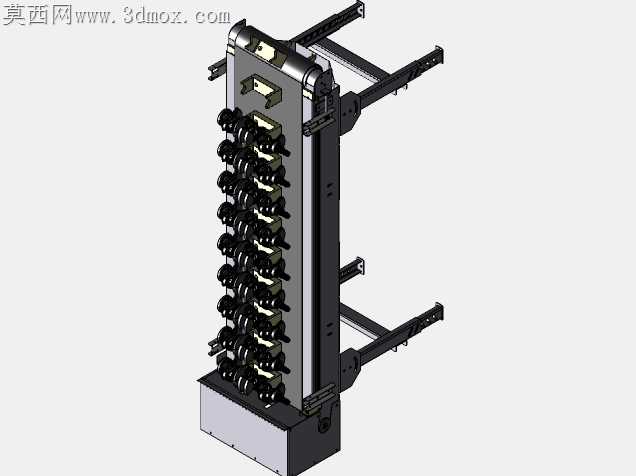

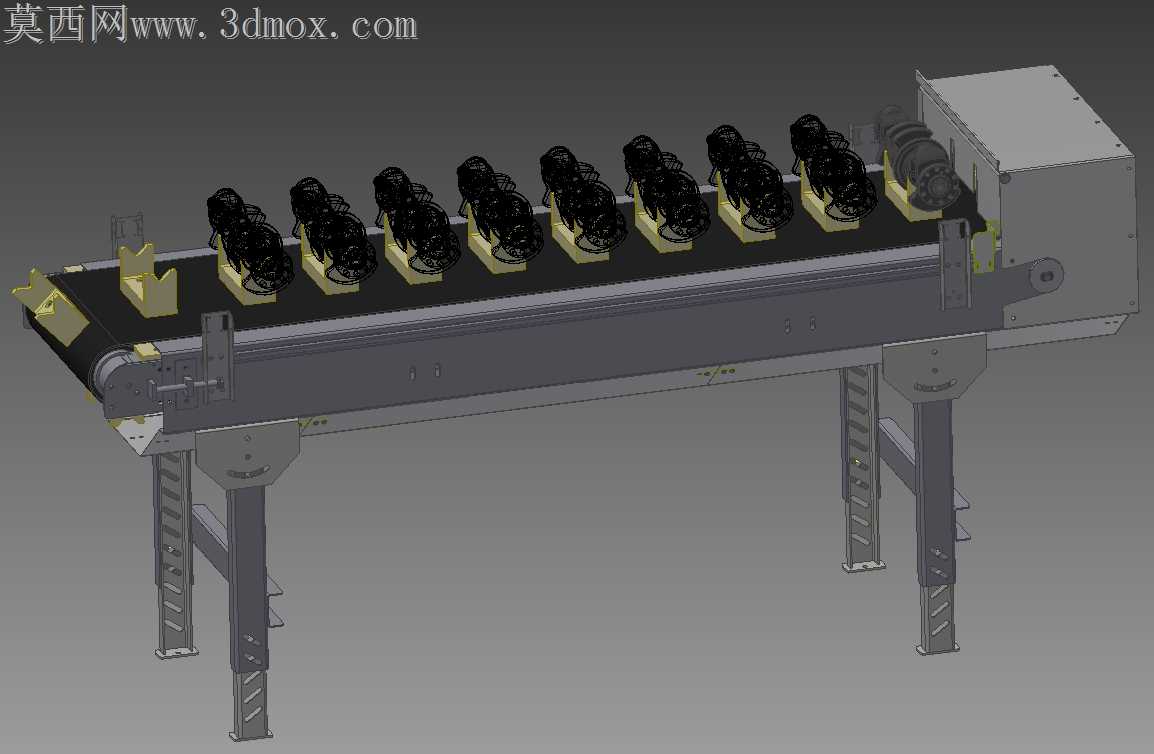

机械手配套曲柄工件定向输送设备

上次在车间调试同类型输送线时，进料端挡块的锐角棱边没做倒角，批量送料时连续刮花三筐曲柄的安装基准面，返工磨毛刺花了整两天，这次做这套结构时特意把所有和工件接触的挡边都倒了R2圆角，连皮带侧边的压条都换成了带软质包边的型材。之前跨软件转档时，皮带的张紧调节座在格式转换后丢了腰型孔的公差标注，导到加工中心做出来的件装上去调不动张紧度，这次特意在转档后逐件核对了安装孔的形位公差，把调节行程留足了15mm的余量，哪怕皮带用久了拉长也能轻松张紧。做进料端的拒绝挡块时，一开始想做整体式的挡料结构，试装后发现曲柄的摆放角度差个三五度就会卡在挡块和皮带之间，后来把挡块改成了分体可调式，每个挡舌的高度和角度都能单独微调，适配不同批次曲柄的尺寸公差，不用整段拆换挡料组件。支腿部分没选常规的固定方管，用了带防滑齿的可调脚杯，之前在客户车间地面不平的情况下，固定支腿的输送线运行时晃得厉害，连带着机械手抓料时定位偏差超了0.2mm，这次的可调脚杯能适应±20mm的地面高差，调平后整机运行的振动量能控制在0.05mm以内，完全满足机械手抓料的定位精度要求。皮带表面的工件定位座一开始想做硬塑料的，试跑时发现硬座和曲柄的金属面碰撞噪音特别大，车间实测噪音超了85分贝，后来换成了带微弹性的聚氨酯材质，表面还开了0.5mm深的定位槽，既能卡住曲柄的轴颈防止输送时移位，又能缓冲落料时的冲击，噪音直接降到了70分贝以内。之前做的同类型线，驱动端的护罩没留观察窗，每次皮带跑偏都得拆整个护罩才能调整，这次在护罩对应张紧轮的位置开了带透明亚克力板的观察窗，不用拆件就能随时看到皮带的运行状态，调整跑偏的时候伸手就能拧调节螺丝，省了不少日常维护的功夫。出料端和机械手对接的位置，特意加了个到位检测的安装位，之前没留这个位置的时候，客户后期加装传感器得自己在型材上打孔，位置不准还容易破坏型材的强度，这次直接在型材上预做了传感器的安装槽，不管是光电还是接近开关都能直接装，位置能顺着输送方向随意调整。
