工业液体存储搅拌集成装置

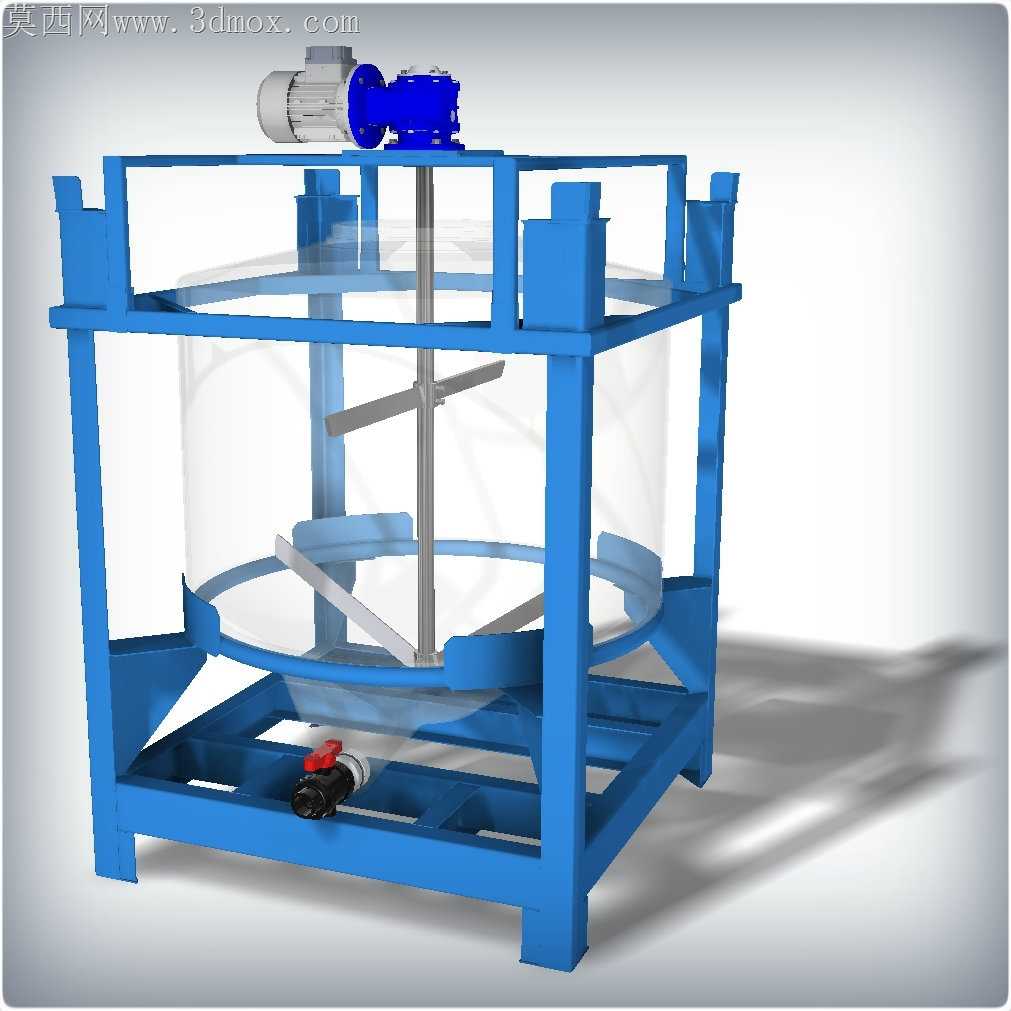

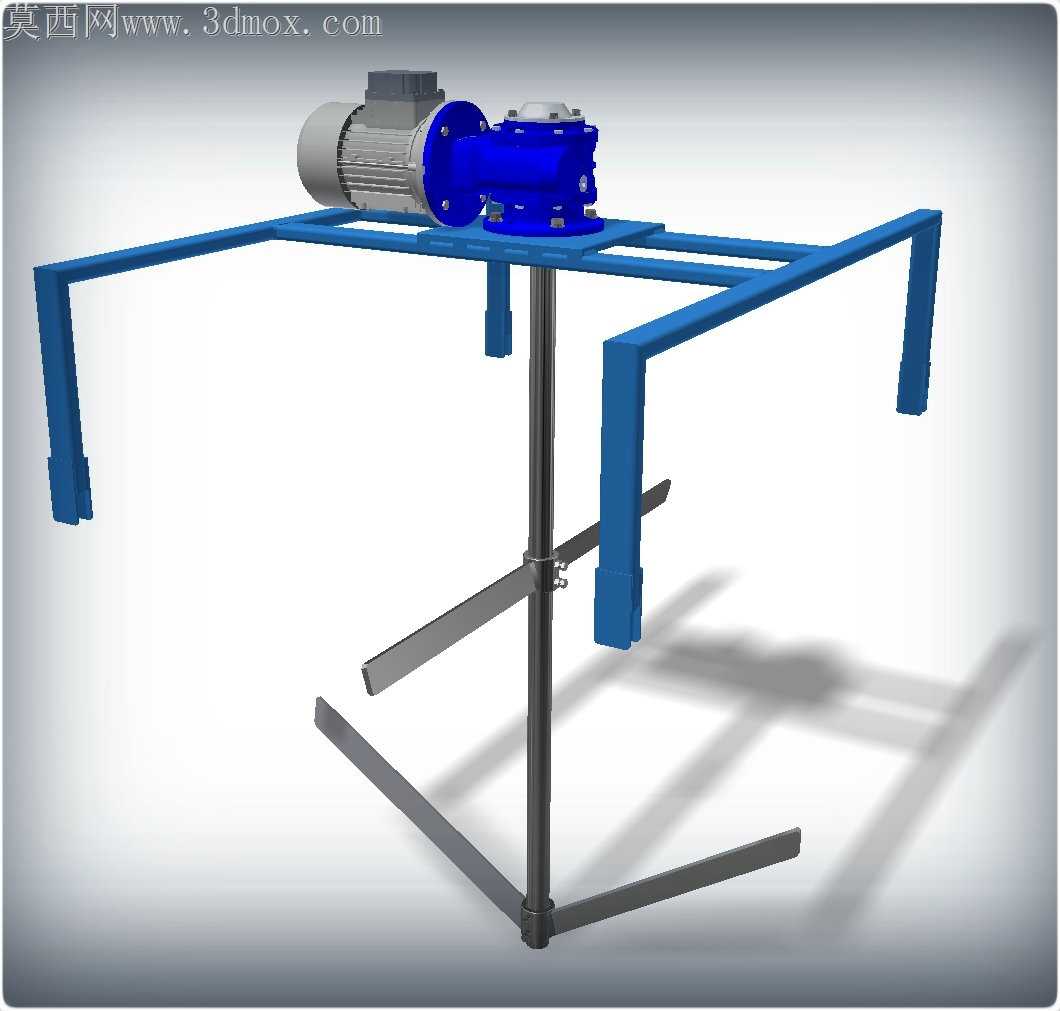

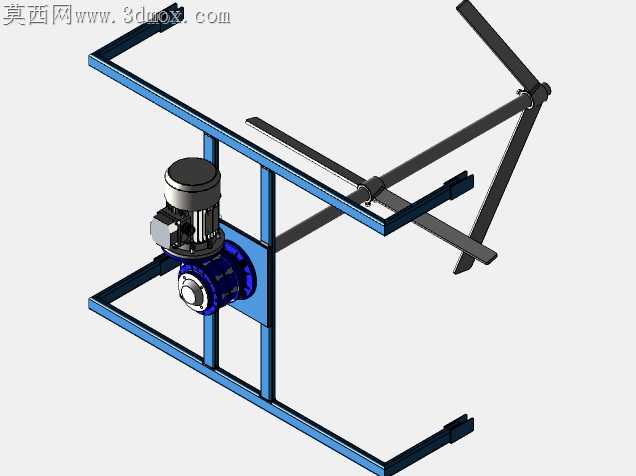

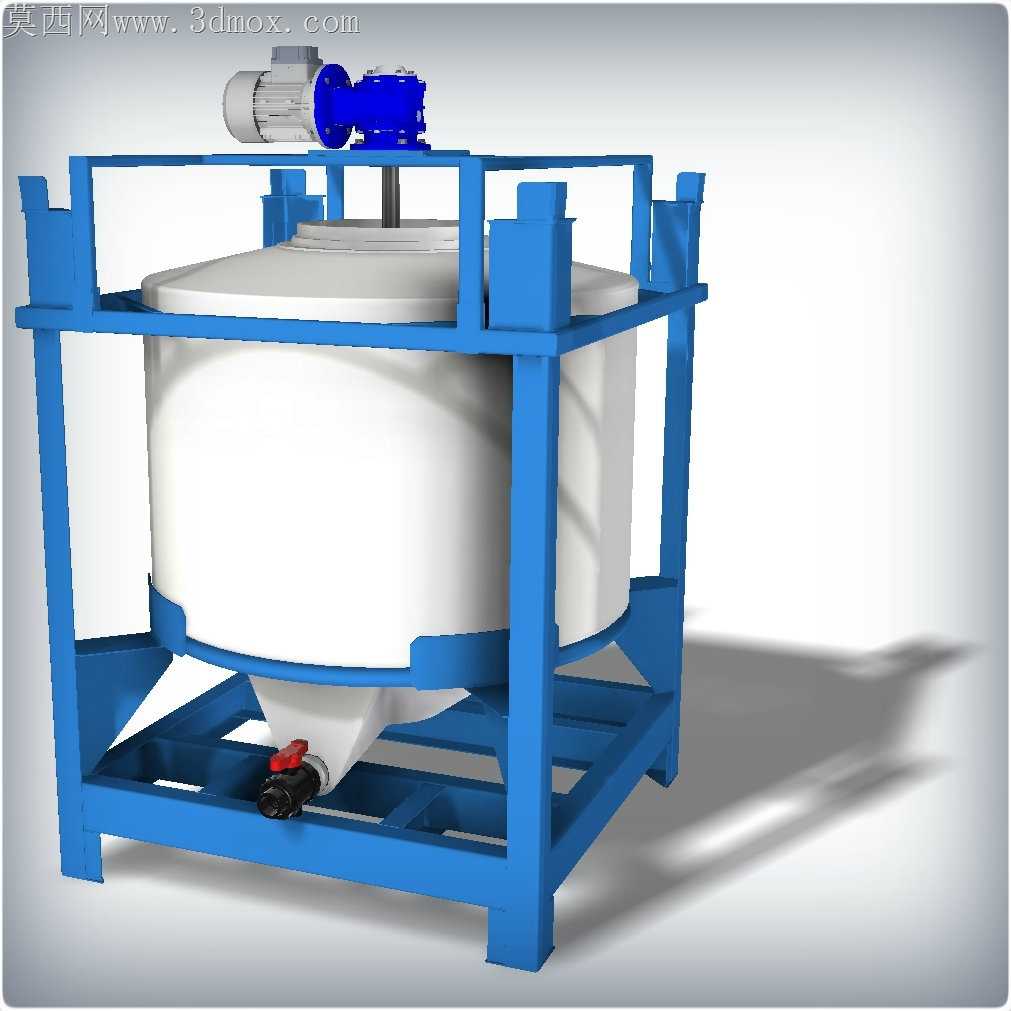

之前帮小型涂料加工厂做配套储料搅拌设备时，最先碰到的问题是底部出料口的法兰焊接公差，最初留的2mm间隙在试装球阀时总出现密封面错位，反复调整了三次机架底部的横梁开孔位置，才把同轴度控制在0.15mm以内，避免后期漏料。框架用的是标准方管焊接，最初设计时把上层电机安装板做了整面封闭，后来考虑到日常检修减速箱的油封，特意在安装板侧边开了快拆式的检修缺口，不用每次拆电机就能完成日常维保。搅拌轴的桨叶布局没照搬常规的双层斜桨，下层特意做了贴合罐底弧度的刮边桨，之前客户反馈之前的旧设备搅拌高粘度树脂时，底部总有积料结块，这次把桨叶和罐壁的间隙控制在8mm，既不会刮蹭透明罐体的内壁，又能把沉底的物料全部带起参与循环。跨软件转档的时候特意核对了所有装配面的配合间隙，最初转通用格式时搅拌轴和顶部轴承座的配合面出现了0.3mm的面偏移，反复修正了三次导出参数才把装配误差消掉，避免拿到模型的人打开后出现干涉报错。罐体外部的蓝色框架不仅是防护结构，还兼顾了叉车转运的卡位，底部横梁的间距刚好匹配常规手动液压叉车的叉齿宽度，不用额外做托盘就能直接转运整罐物料。底部的出料阀选的是带快接接头的球阀，最初想选蝶阀，但考虑到客户经常要换不同规格的出料软管，快接球阀的适配性更强，而且开关行程更短，放料时的流量控制更精准。做结构取舍的时候放弃了原本计划加的罐顶加料口翻盖锁扣，因为客户实际使用时都是用泵直接从顶部抽料进罐，翻盖只需要做简单的合页结构就行，加锁扣反而增加不必要的操作步骤。试装模拟的时候发现上层护栏的高度如果做太高，会挡住电机的散热风道，特意把护栏顶部的高度降到比电机散热风扇低5cm，既保留了防护作用，又不会影响电机的正常通风散热。
