工业级液化石油气钢瓶洗缸作业装置

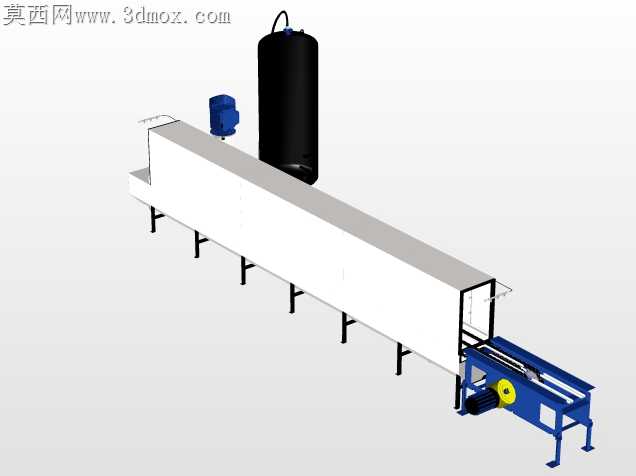

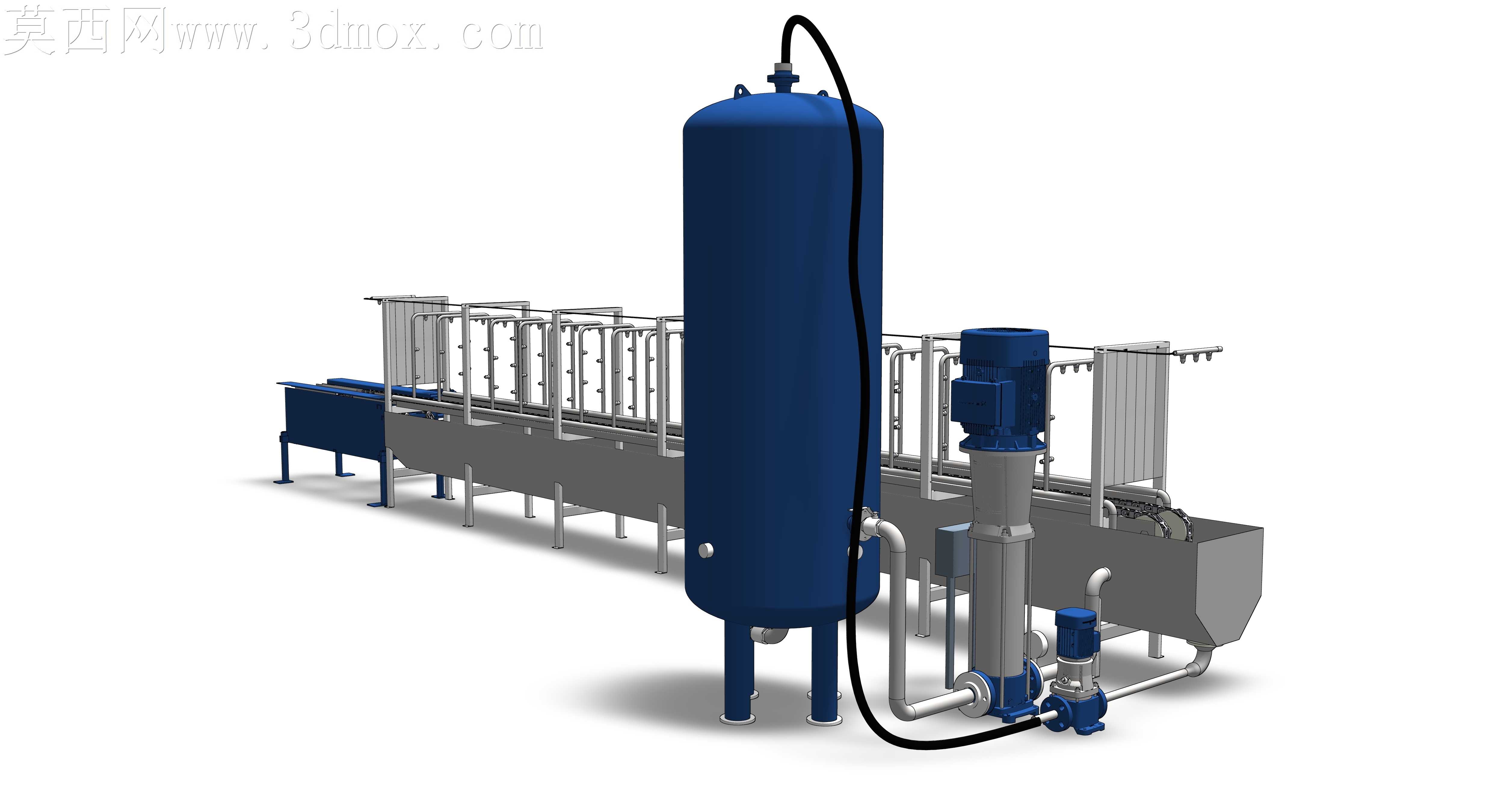

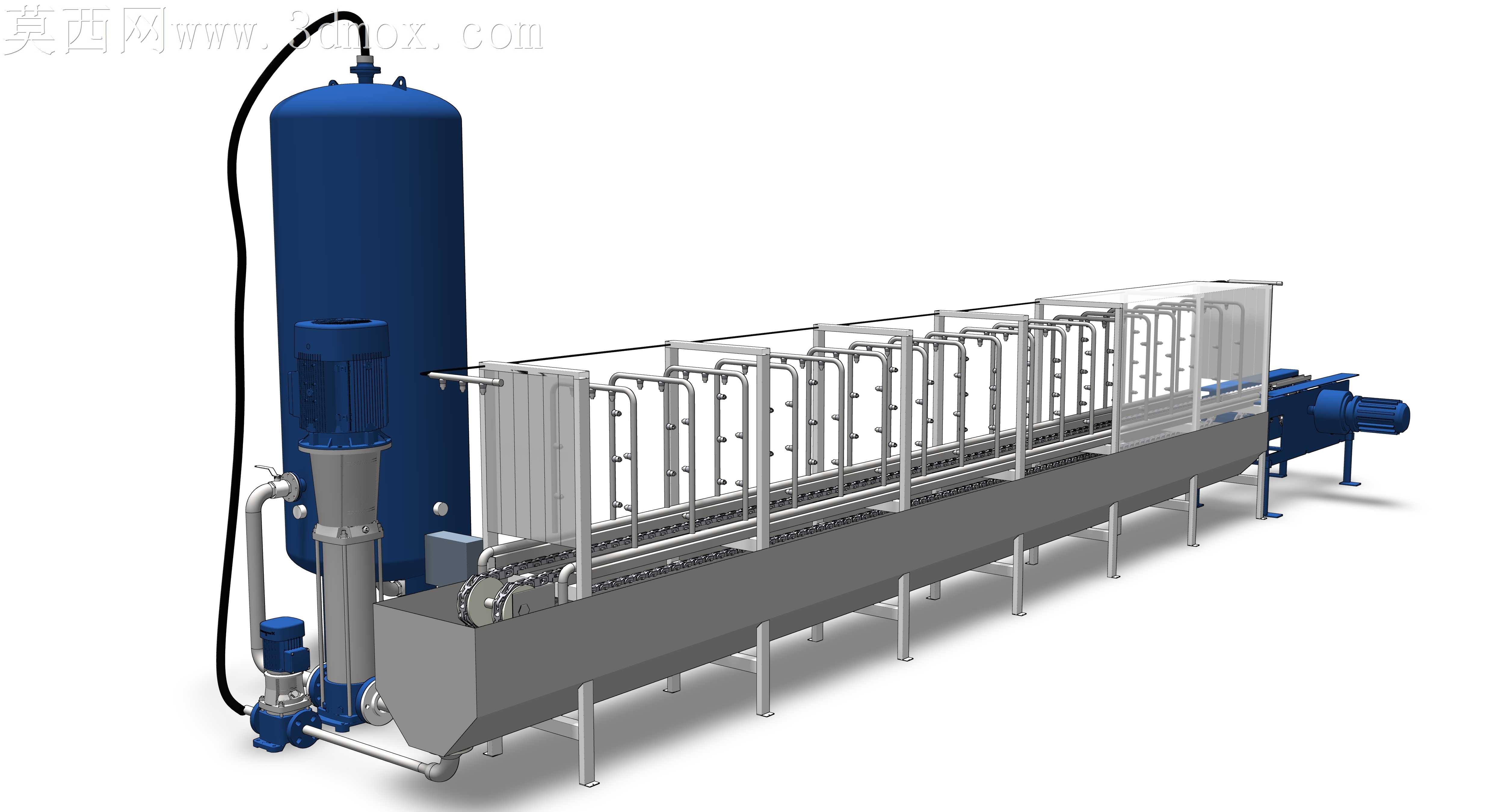

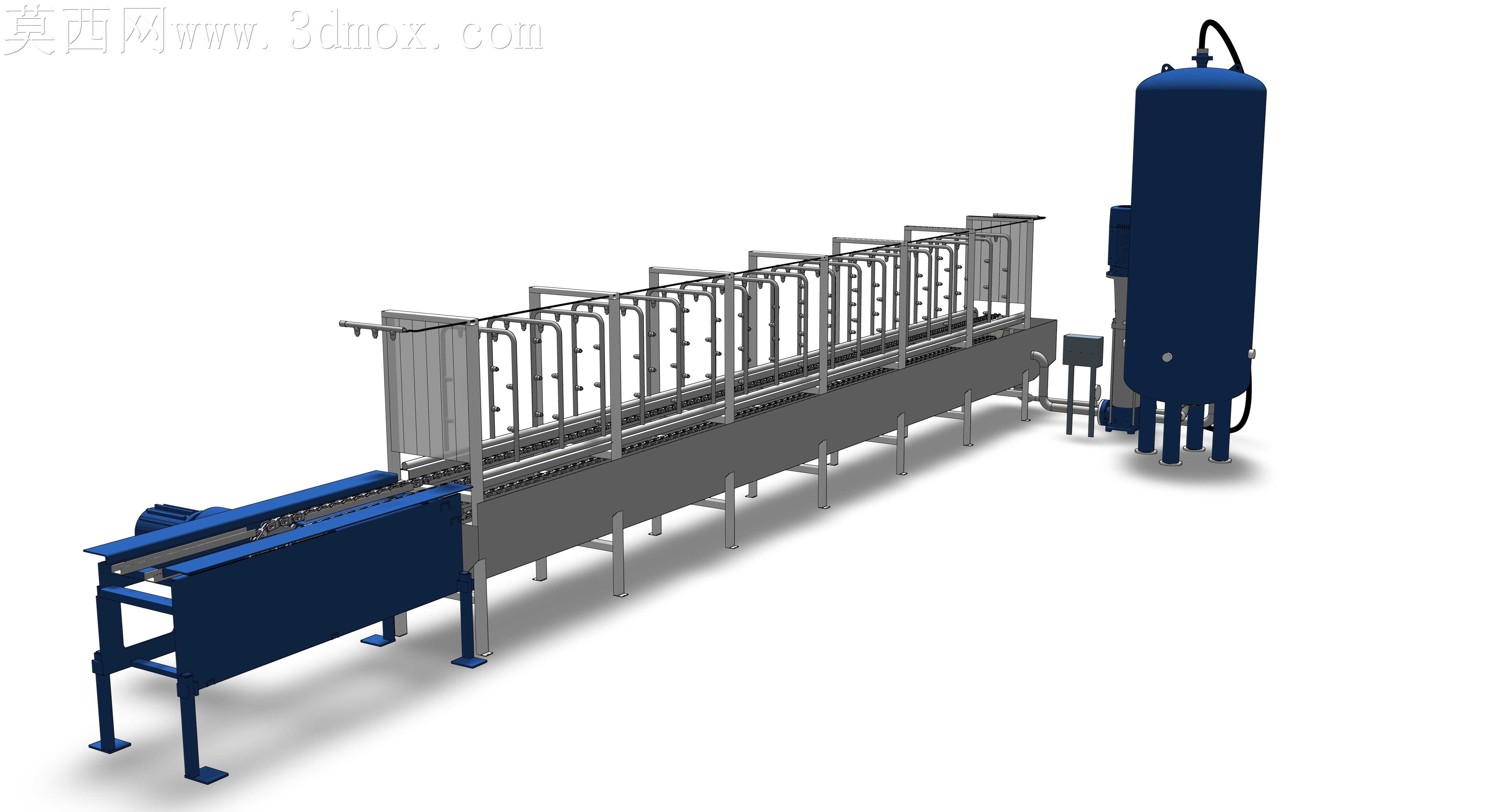

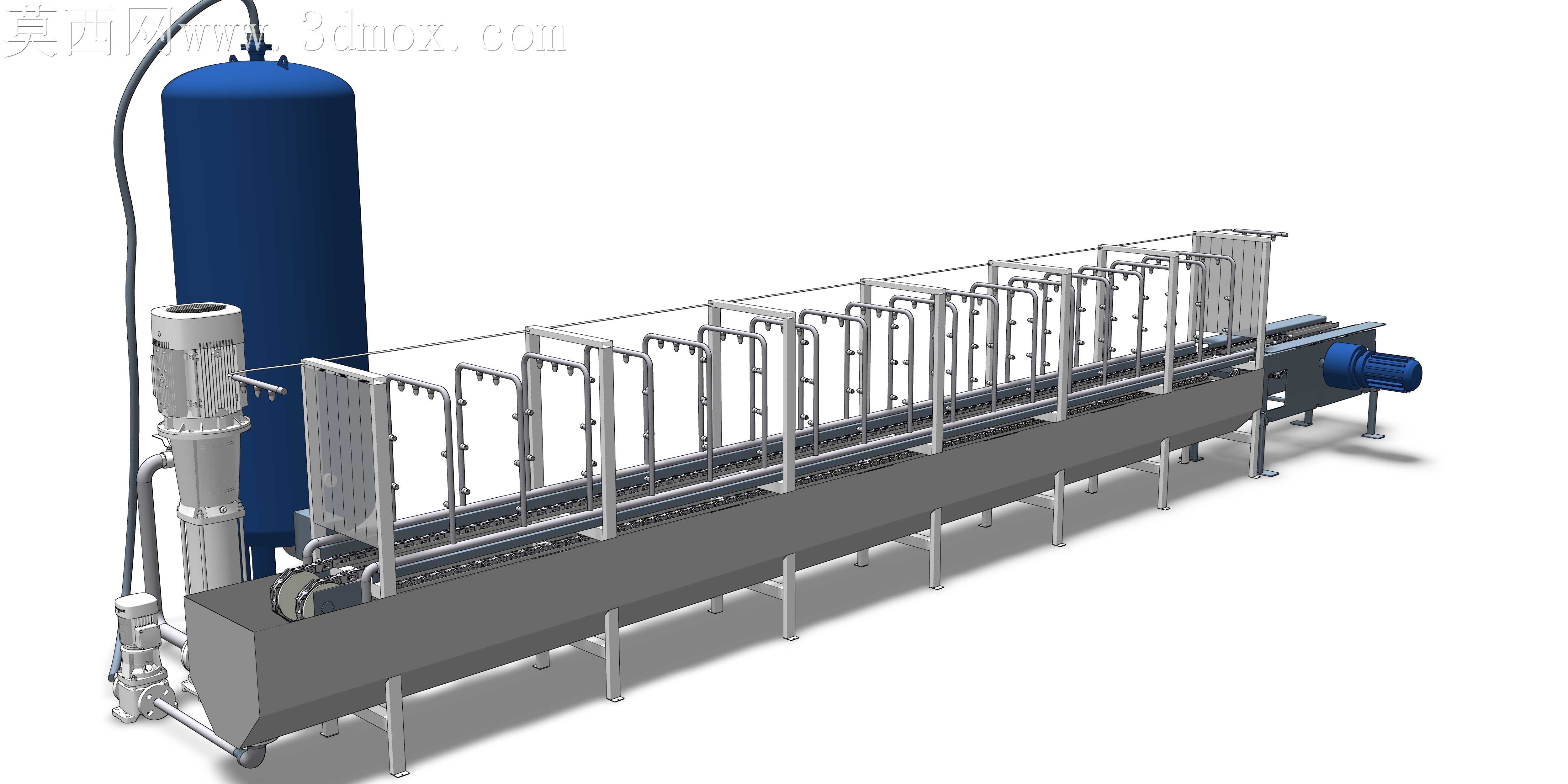

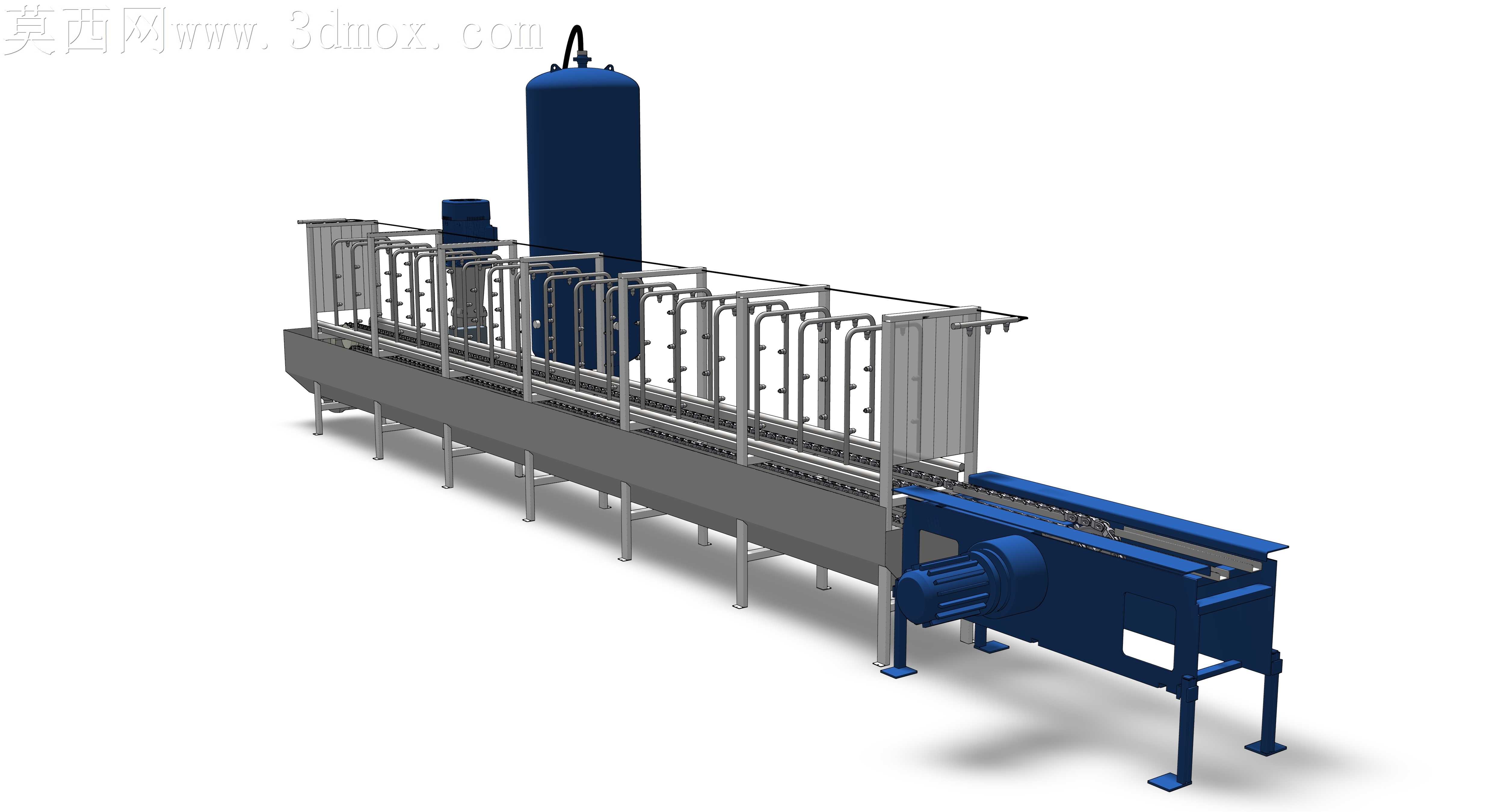

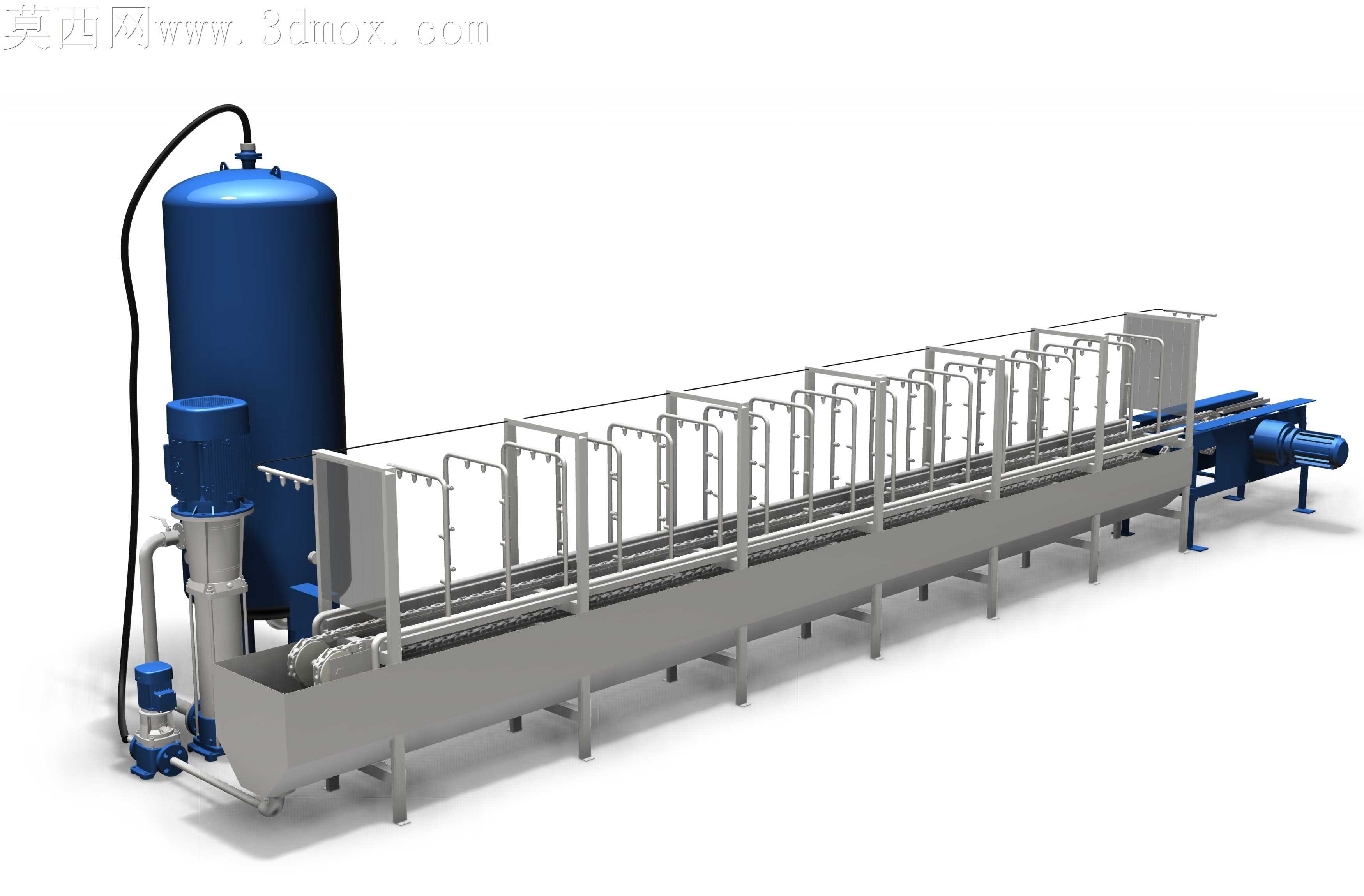

刚拿到钢瓶清洗工位的工况需求时，最先注意到的是现场反馈的旧设备喷淋管错位问题——高压水流冲在瓶身焊缝位置时，因为管架刚性不足，运行半小时就会出现2mm左右的偏移，残留的皂化液混着钢瓶外壁的防锈油顺着支架流到输送链板缝隙里，积久了就卡滞链节，每次停机清污要耗掉两个多小时。做这套结构的时候，特意把长条形清洗槽的支撑腿间距从原先的1.2米缩到0.8米，槽体侧壁加了折边加强筋，不用额外焊加强板就能把槽体满水运行的形变控制在0.5mm以内，刚好能避开链板运行的干涉区间。侧边的高压供水单元，一开始选立式多级泵的时候没算管路沿程损失，试装第一版的时候末端喷淋头压力比设计值低了0.12MPa，冲不掉瓶肩位置的残留污渍，后来重新调整了泵出口的管路走向，把原先三个直角弯头换成两个大弧度弯管，还在泵出口加了个小型稳压罐，哪怕同时开12个喷淋头，各点压力差也能控制在0.03MPa以内。管架上的喷嘴安装座特意做了快拆结构，不用拆整排管路就能单独更换堵塞的喷嘴，毕竟现场清洗液里难免混着钢瓶带出来的铁屑、密封胶残渣，之前的旧结构换个喷嘴要松掉四个固定螺丝，运维师傅蹲在槽边折腾半天还容易蹭一身油污。输送段的侧边护板，一开始做全封闭结构的时候，试机发现瓶身带出来的水汽闷在护板里，夏天的时候车间温度高，护板内壁凝的水滴滴到瓶身上，洗完晾干还会留水痕，后来把护板上半段改成镂空的格栅条，既挡住运行中可能飞溅的清洗液，又能让槽内的水汽顺畅散出去，不用额外加排风结构也能解决凝水问题。跨软件转档的时候，一开始把泵组的装配体导进装配环境，出现了管路接口的面丢失问题，后来把每个管路接口单独做了基准轴配合，哪怕转档后曲面有小破损，也能靠基准轴定位保证装配位置不偏移，不会出现在工程图里管路错位的标注错误。做量产结构取舍的时候，放弃了原先设计的整体式不锈钢槽体端盖，改成螺栓固定的分体式端盖，万一后期槽底沉积污垢需要清理，拆下端盖就能直接冲，不用整个人钻进槽里作业，也符合现场的安全操作规范。整套结构跑模拟工况的时候，连续运行72小时，支架没出现偏移，喷嘴压力稳定，链板也没有因为积污出现卡滞，刚好适配液化石油气钢瓶检测线前的洗缸工序，能把单瓶清洗时间控制在45秒以内，比旧设备的效率提了近三成。
