手动旋转式粮食存储容器结构设计

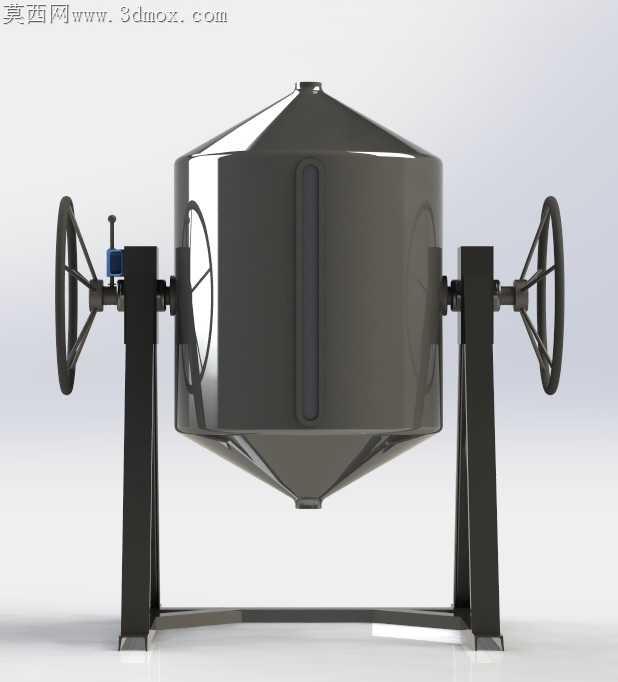

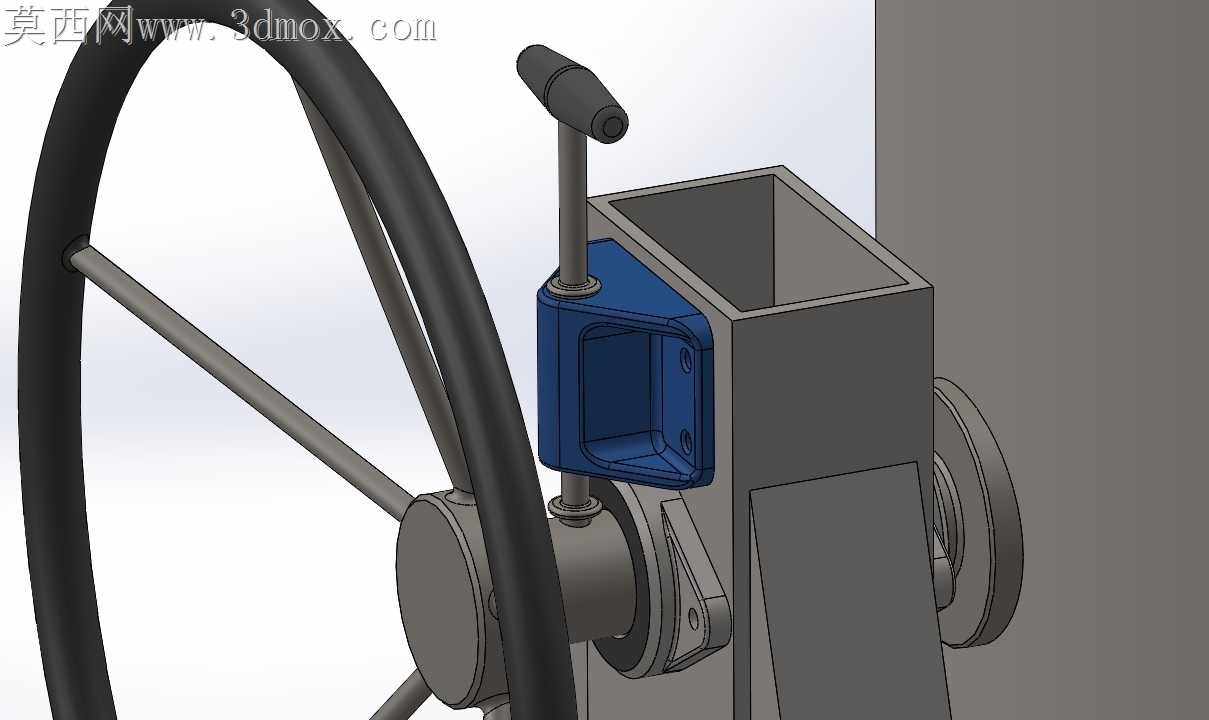

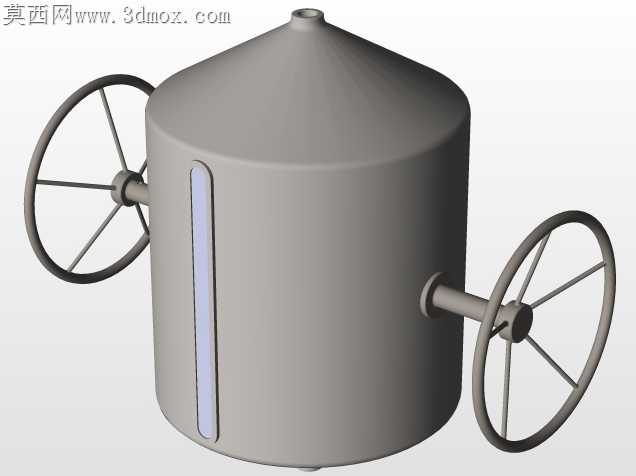

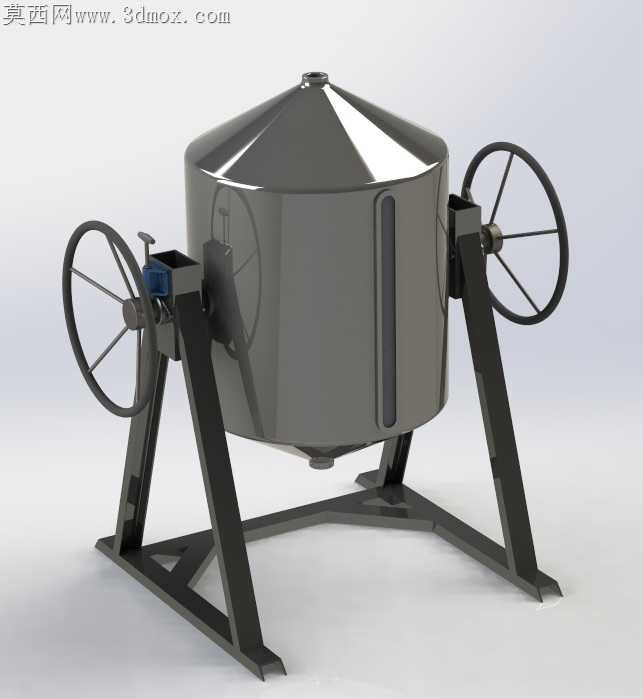

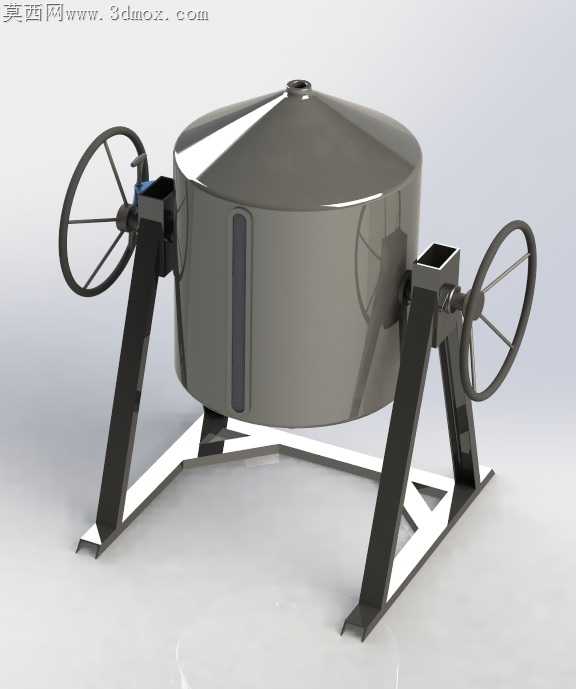

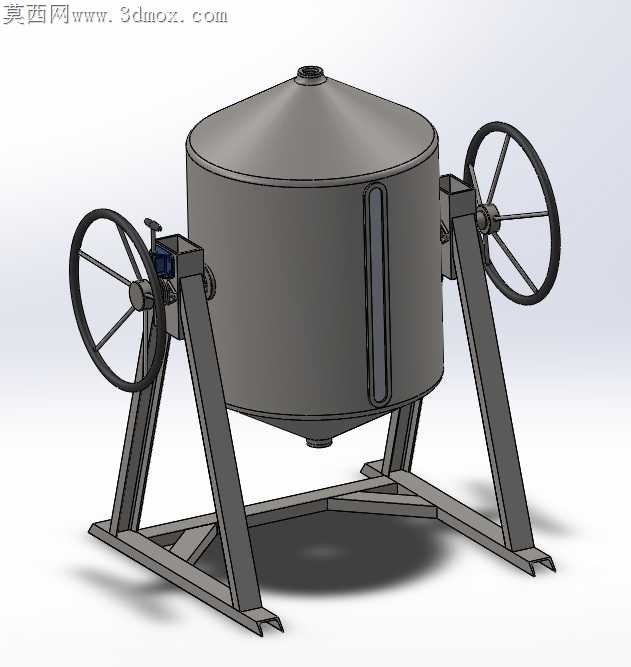

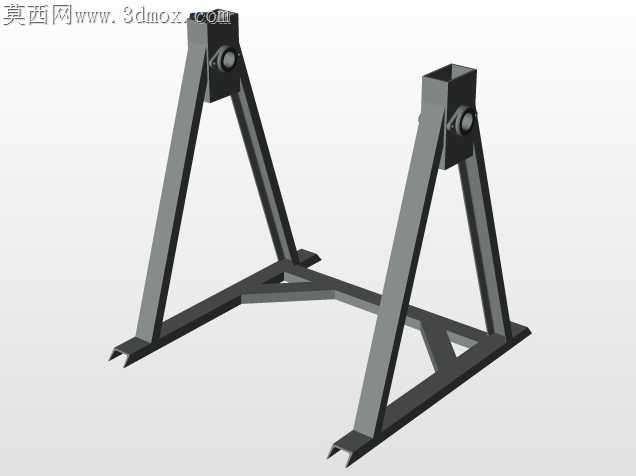

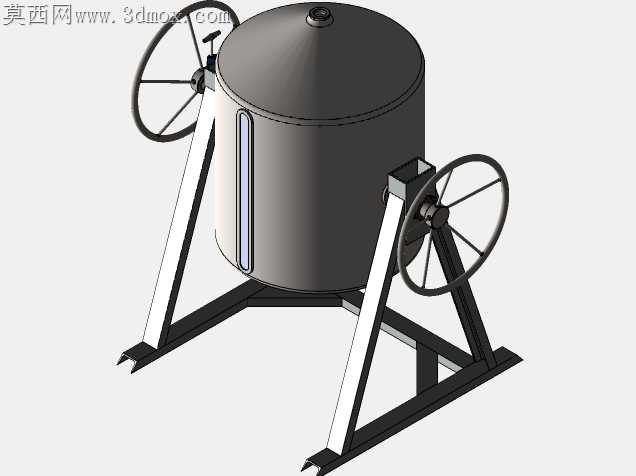

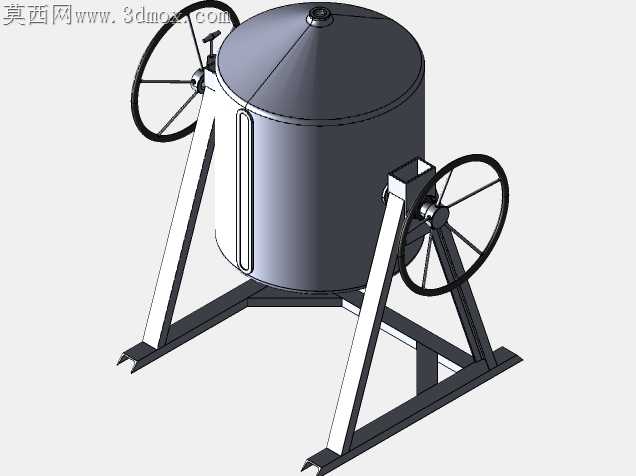

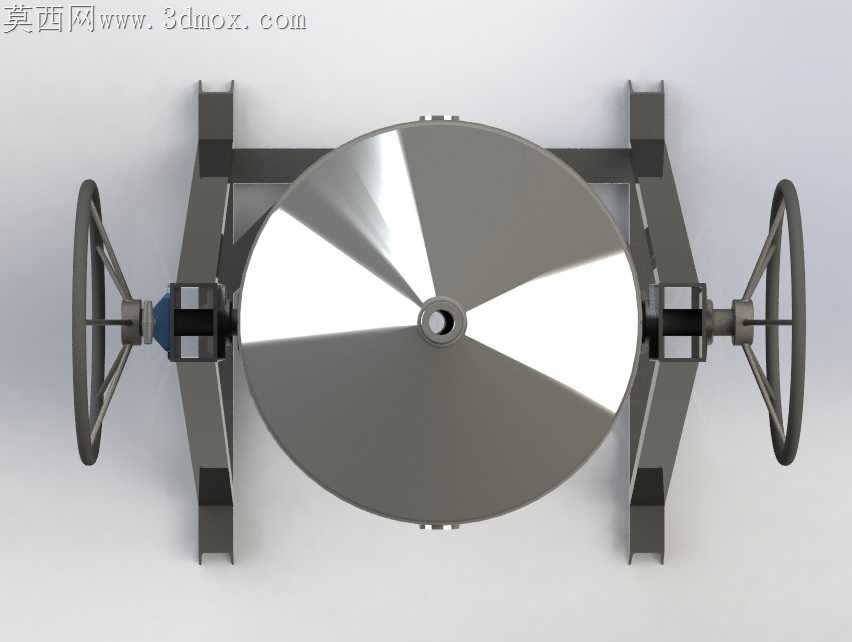

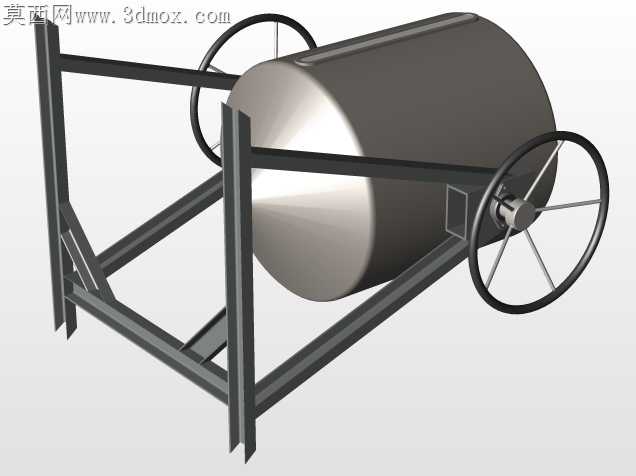

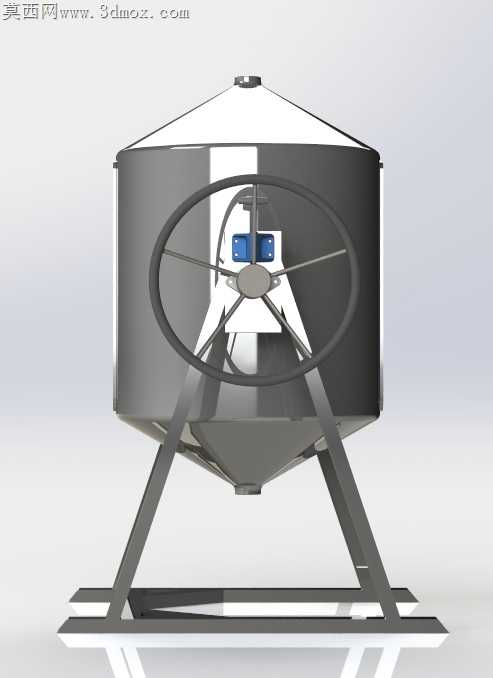

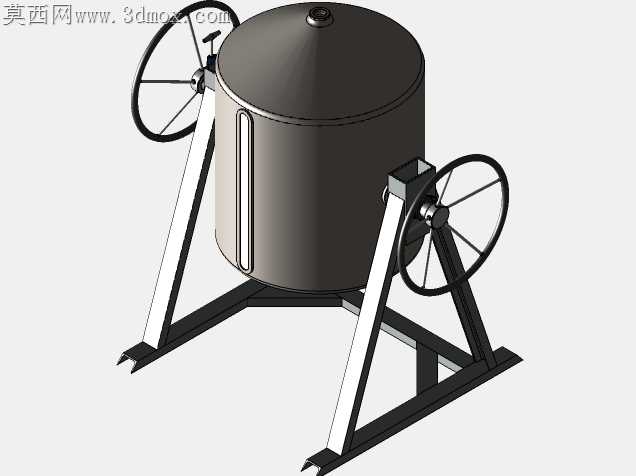

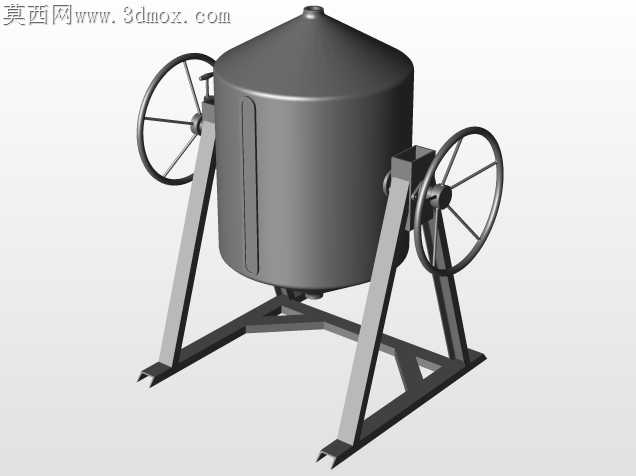

上次给粮机厂做小批量储料配套件打样，车间反馈常规固定料斗换料清仓要爬上去敲，边角残料卡得严实，粉尘大的时候工人操作还容易滑，才想着改这套可旋转的储料结构。做支架焊接工装的时候特意留了2毫米的装配余量，就怕碳钢方管焊接变形把转轴孔别歪，之前做类似支架焊完转轴卡滞，拆下来校直花了快俩小时，这次提前把转轴座的安装孔做成长圆孔，装配时能微调同轴度，装完手轮转起来全程没有卡涩点。手轮的自锁结构改了三版，最开始用的插销式，工人戴劳保手套插拔费劲，后来改成摩擦片自锁，转到位松开手轮就能自动锁止，不会因为容器偏重自己转回去撒料。筒体上的观察窗特意选了长条内嵌式，刻度直接激光打在透明视窗内侧，不会因为粉料长期摩擦把刻度磨掉，之前贴的纸质刻度用俩月就糊得看不清存量。筒体底部做了锥面收口，出料的时候不会在边角积料，之前直筒结构剩个底要伸手进去掏，粉尘扬得满脸都是。支架的支脚特意做了外扩角度，就算容器装满料转到侧面，重心也落在支脚支撑范围内，不会侧翻，之前算重心的时候没考虑满料偏重，样机推去车间试的时候差点歪了，赶紧把支脚往外扩了8厘米，稳定性才够。跨软件转格式的时候特意把倒角和焊缝的小特征做了简化，不然转去通用格式的时候容易出现破面，之前没注意这点，转完的文件筒体和支架交接处有碎面，车间编程开粗的时候刀路跳了好几次。视窗的密封槽特意做了2毫米的嵌槽，装食品级硅胶圈的时候不用打胶，压上去就能卡紧，拆下来清洗也方便，符合食品接触的卫生要求。两侧手轮的位置刚好在成年人站立操作的腰高位置，不用抬手也不用弯腰，转的时候能借上力，装满五十公斤料的时候一个人就能轻松转动换出料位置。筒体和转轴的连接用了抱箍式固定，后期要拆下来做内壁清洁的时候，松开抱箍螺丝就能把筒体整个抬下来，不用拆整个支架，维护省不少事。出料口做了快接卡盘结构，能直接对接不同口径的接料管或者输送设备，不用额外做转接头。
