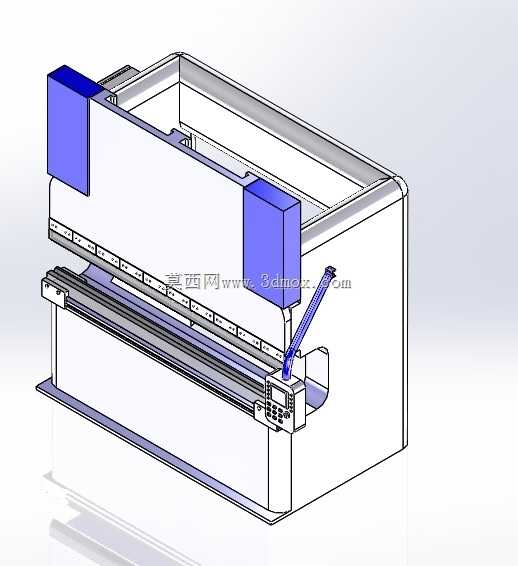

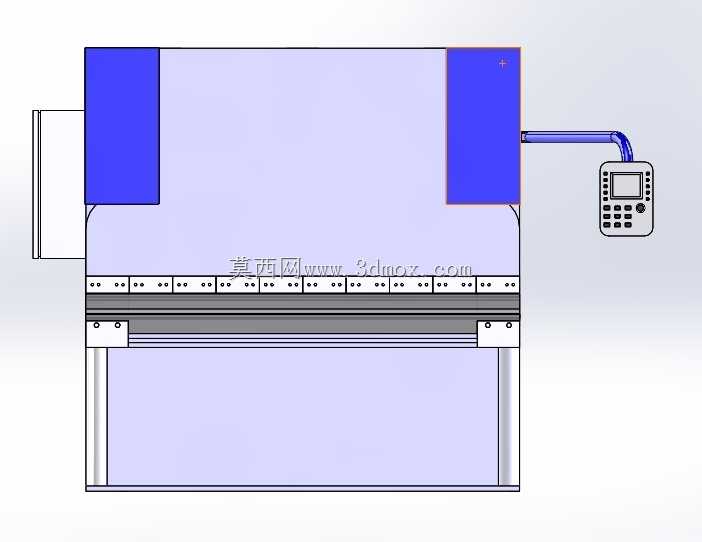

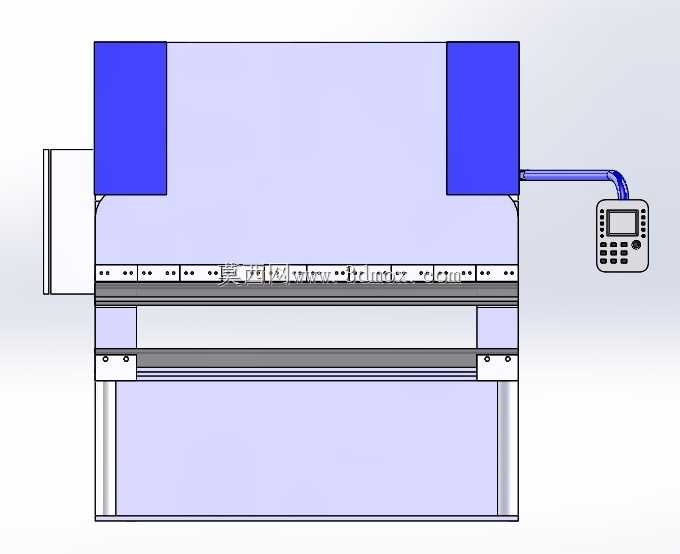

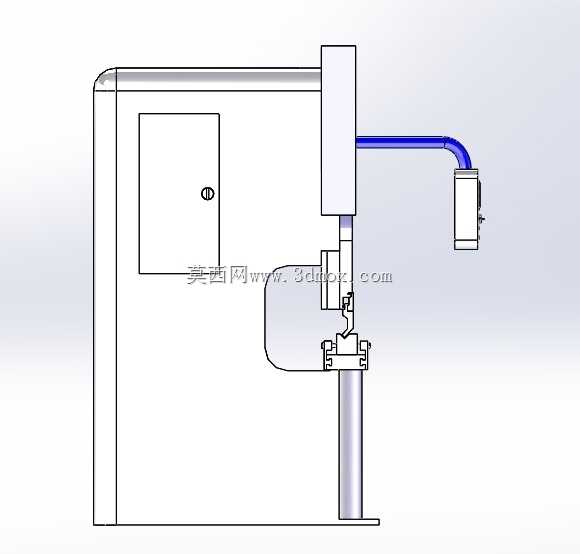

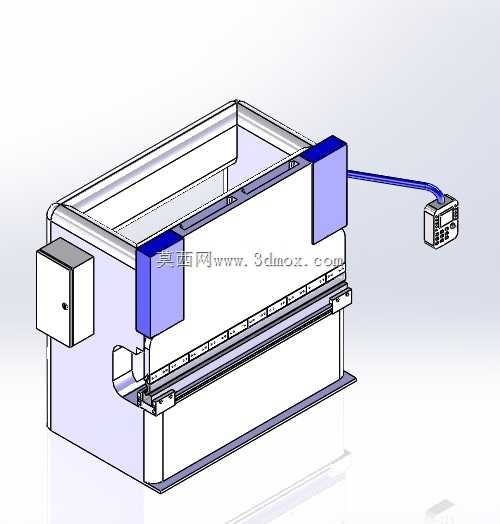

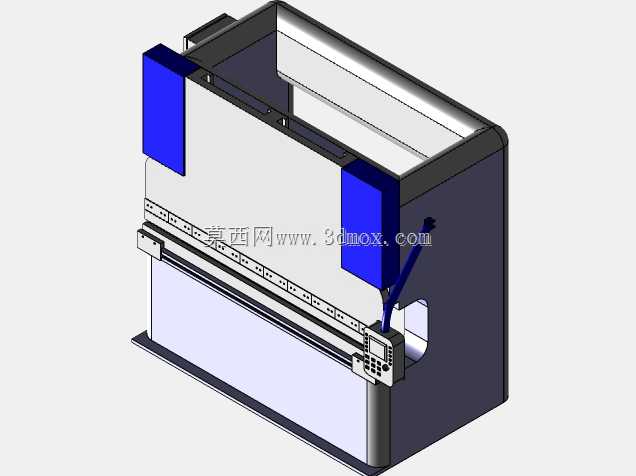

50吨薄板折弯机液压驱动结构设计

刚接这个薄板折弯需求的时候，车间师傅跟我吐槽之前用的老设备折1mm冷轧板，靠近油缸侧的板边总压出细微压痕，后挡料定位跑个0.2mm的公差，整批工件折弯角度就飘了，返工磨毛刺的时间比加工时间还长。做这个结构的时候我没先画整体机架，先蹲在车间看了三天老折弯机的工况，早班工人换模的时候滑块下行的惯性冲量，晚班连续作业两小时后液压油温升带来的压力波动，这些细节没摸透，画出来的模型就是中看不中用的花架子。两侧的油缸安装座我特意做了内嵌式的定位止口，之前见过同行做的外置安装座，装配的时候靠工人敲正定位，累计公差能到0.3mm，折长板的时候两端角度差能差出1度多，止口做了H7的配合公差，装配的时候不用反复打表找正，装完滑块的平行度就能控制在0.1mm以内。后挡料的导轨我没选常规的侧装结构，改成了下置式的直线导轨，之前侧装的导轨落满金属碎屑后，挡料块移动卡滞，工人得经常拆下来擦，下置的结构加了简单的刮屑板，铁屑直接顺着斜面掉到底座的接屑槽里，连续作业一周都不用清理导轨。操作面板的位置我调了三次角度，第一次放的位置太靠机身内侧，工人站着操作得探身子，第二次放太外，转运板材的时候容易磕到面板，最后定的角度是站在操作位手臂自然下垂就能碰到按键，视线刚好能看到滑块下行的位置，不用歪头看数显。做跨软件转档的时候我特意把液压管路的接头处做了单独的实体分组，之前转通用格式的时候，管路和接头的面容易破面，导入其他软件后得花半小时补面，这次把每个管路接头都做了独立的基准轴，转STEP格式的时候不会出现面丢失的问题，拿到模型的人不用花时间修复几何。机身的焊接结构我做了局部的减重优化，不是盲目挖空减重量，而是在机架受力最大的折弯喉口处加了三角加强筋，非受力的侧板位置做了等强度的挖孔，既保证满负荷折弯时机形变量不超0.05mm，整体重量比同吨位的老机型轻了12%，搬运安装的时候不用额外找大吨位的叉车。之前做实训教学用的模型时，有学生把折弯上模的安装槽做浅了，实际装模的时候夹不紧模具，弹下来伤到人，这次我特意把上模的夹紧槽深度做了12mm，加了侧向的锁紧螺钉孔，不管是装标准尖刀模还是圆弧成型模，锁紧后都不会出现窜动。液压管路的走向我特意避开了滑块的下行行程范围，之前见过老设备的管路布在滑块侧面，滑块下行到下死点的时候，管路被机架磨破漏油，整台设备停半天换油管，这次所有管路都沿着机架内侧的走线槽布置，和运动部件留了15mm的安全间隙，就算长时间作业有轻微震动，也不会磨到管壁。
