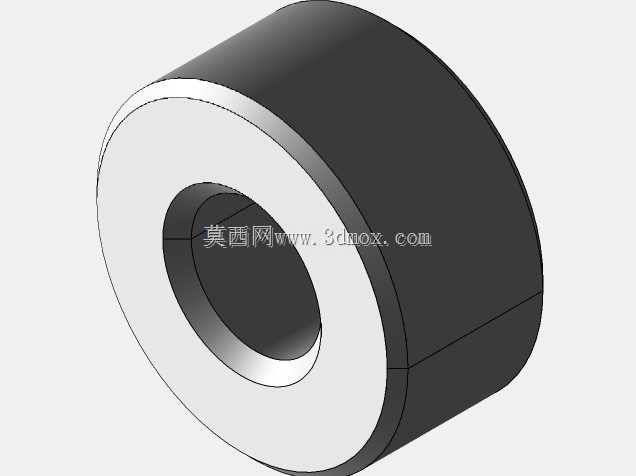

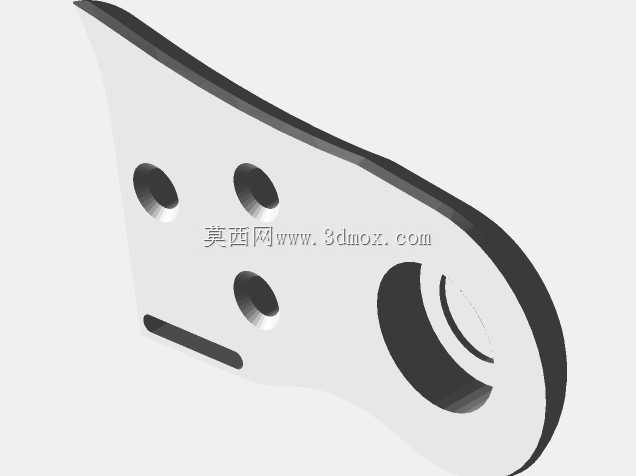

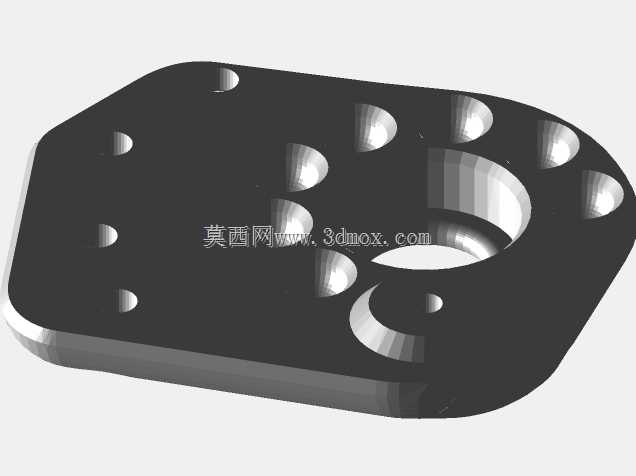

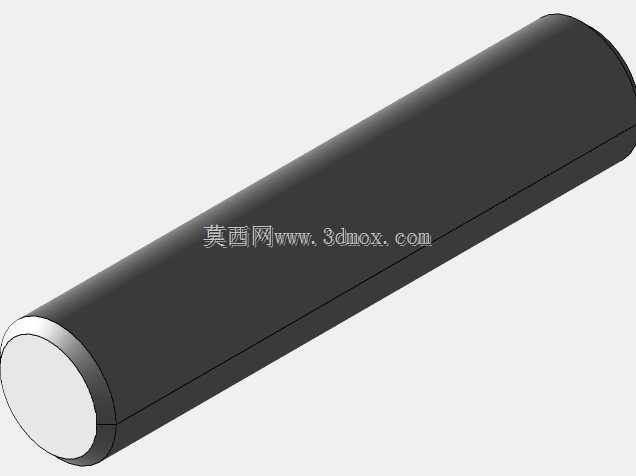

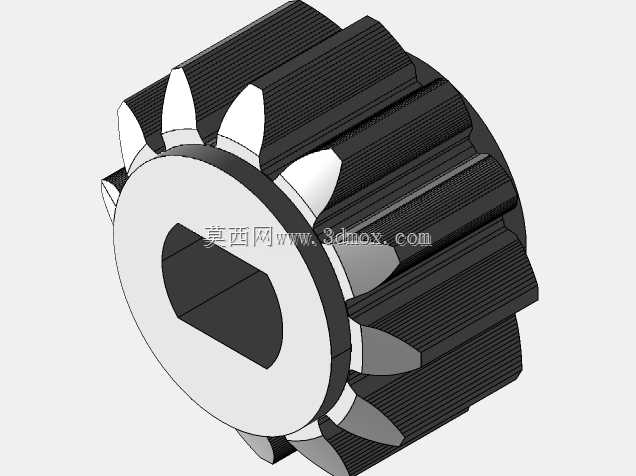

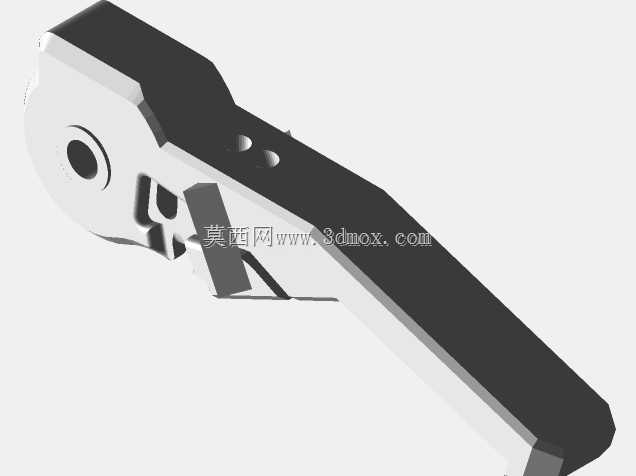

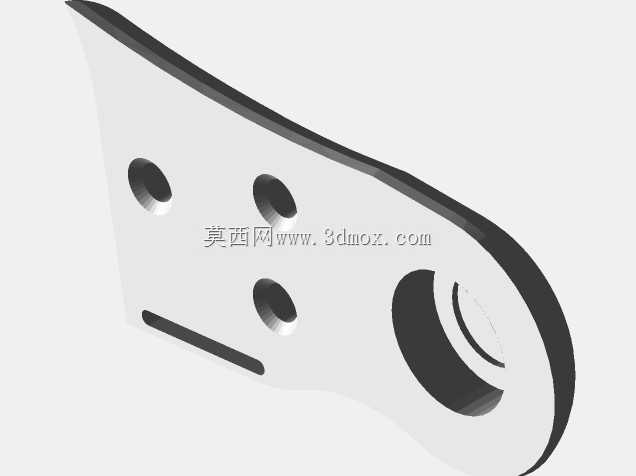

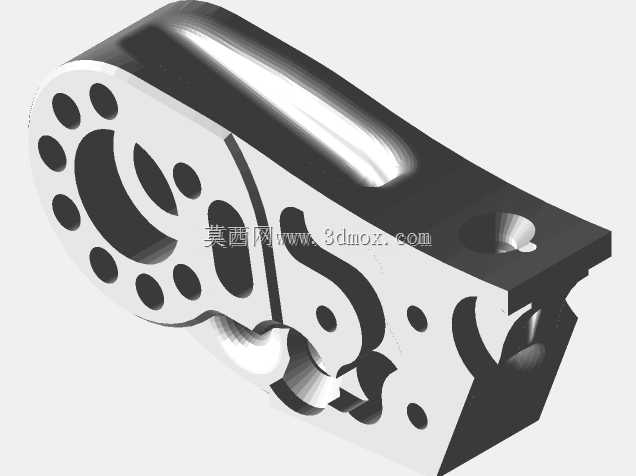

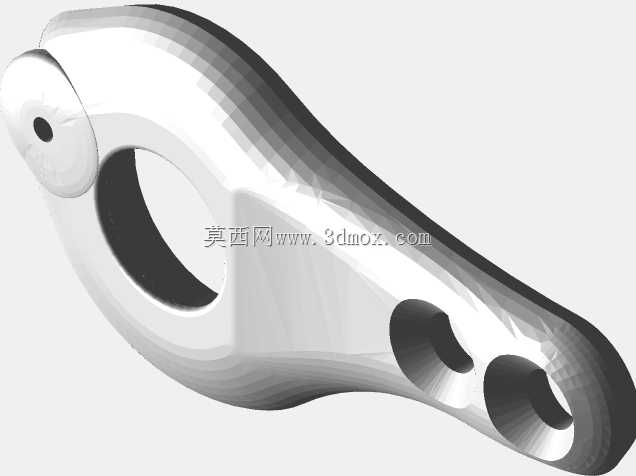

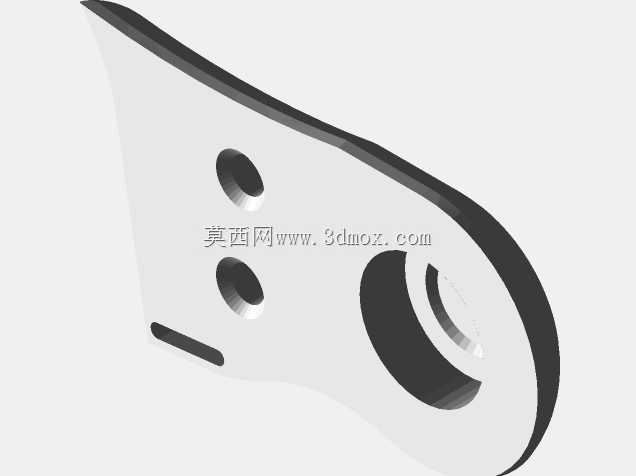

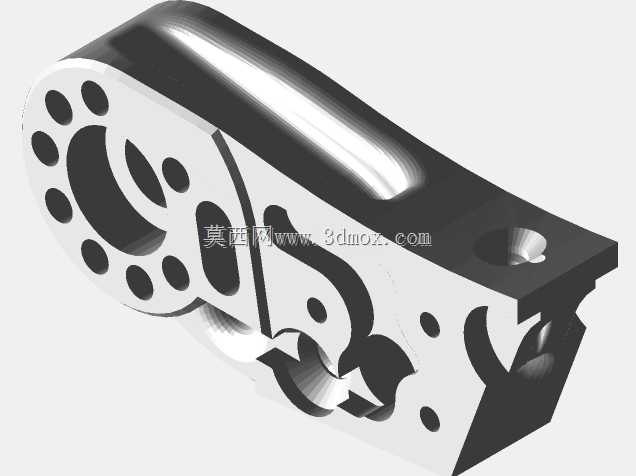

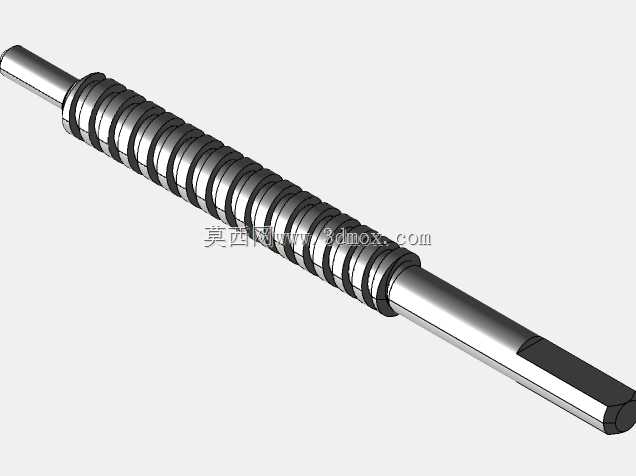

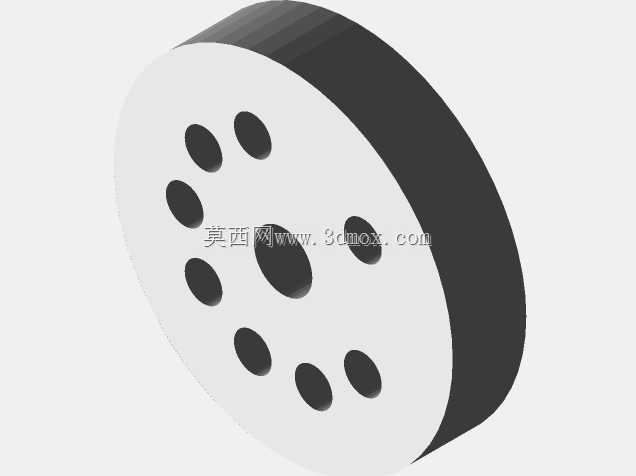

最初在车床上加工指节连接销轴时,没算好钛合金棒料的切削进给量,车出来的销轴表面留了一圈细微毛刺,装到指节铰接位后,手指弯曲时总卡滞,反复拆了三次才把毛刺抛干净,顺带把铰接孔的公差从原来的H7调到了H8,留够润滑脂填充的间隙,毕竟假肢要适配日常不同温度下的材质形变,太紧的配合冬天用着容易僵住。

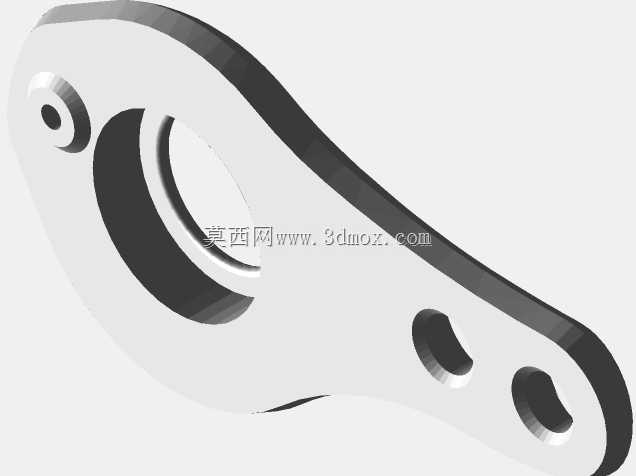

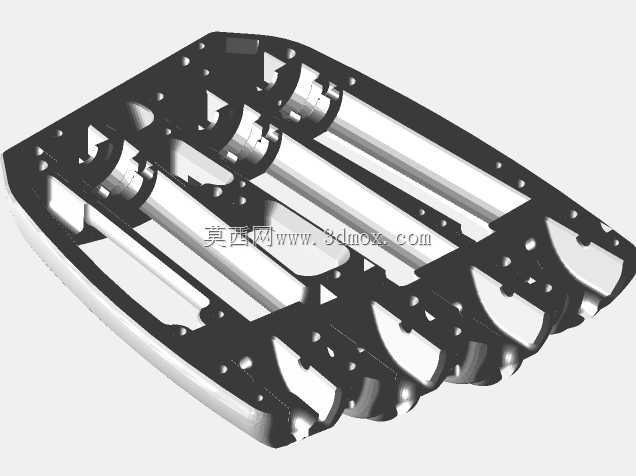

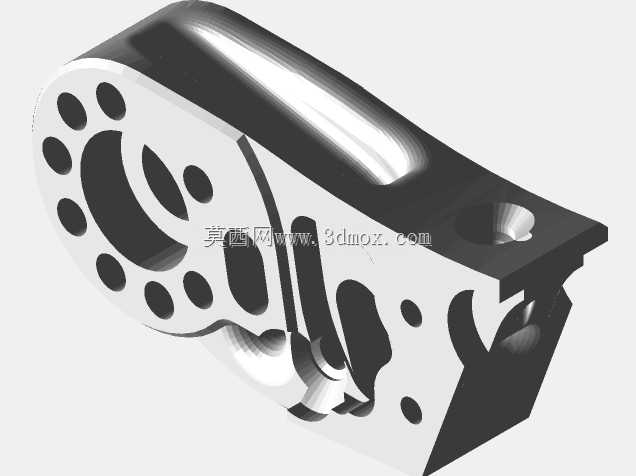

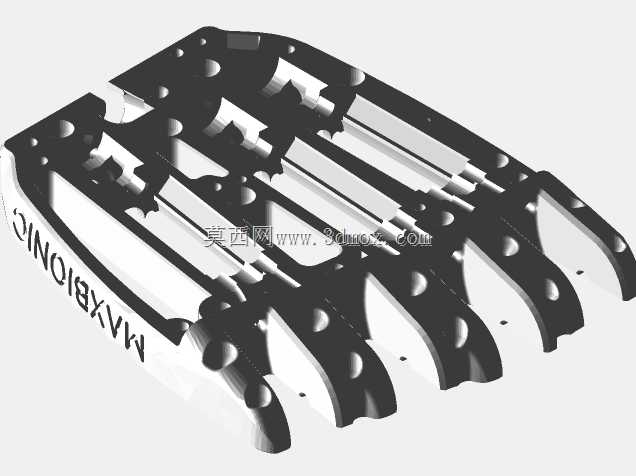

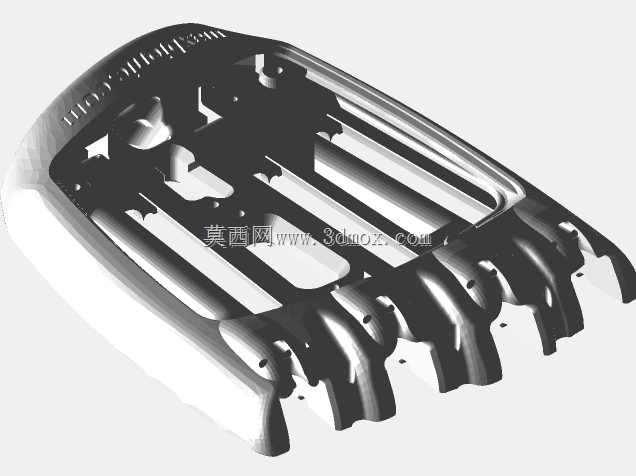

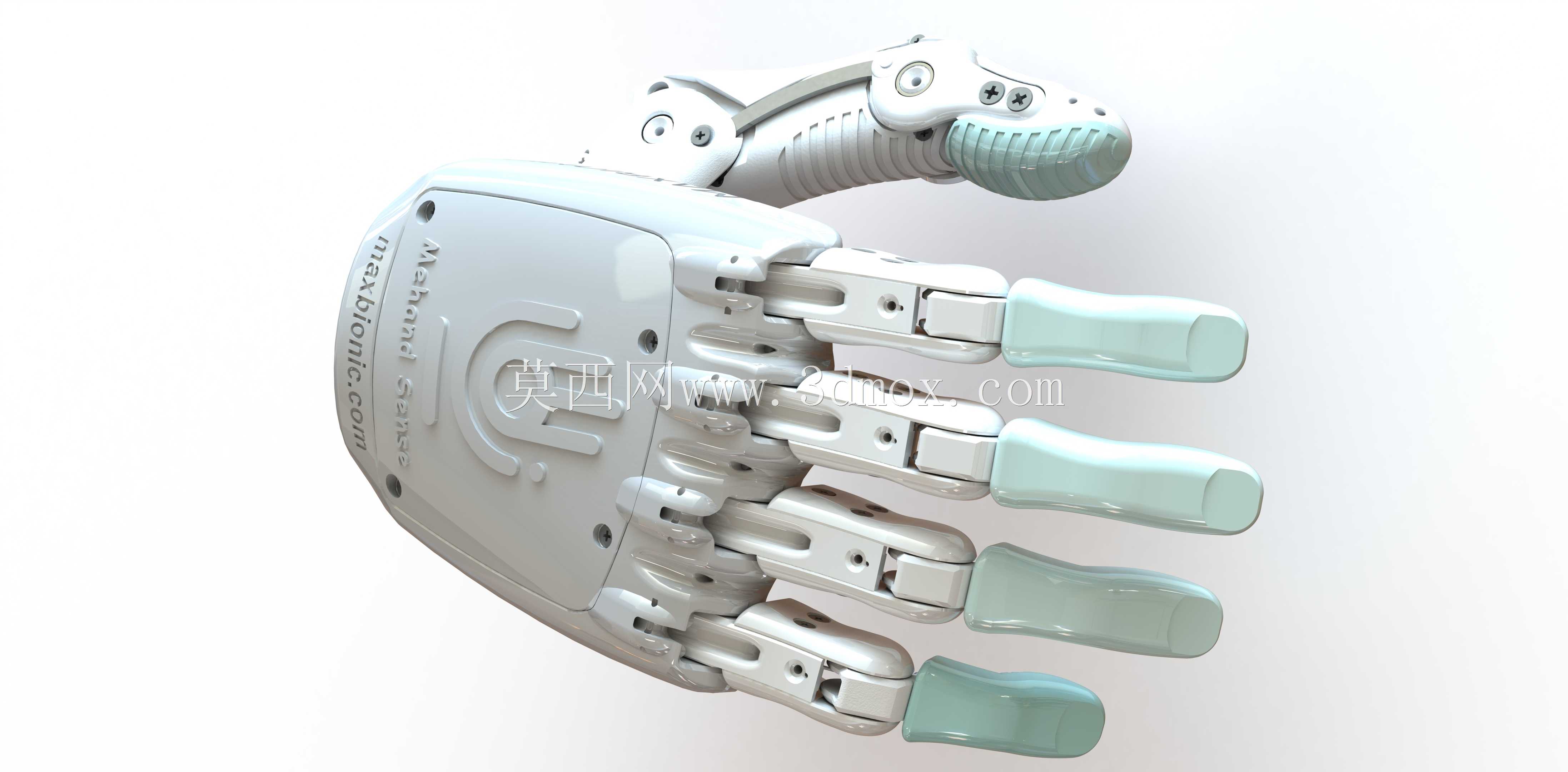

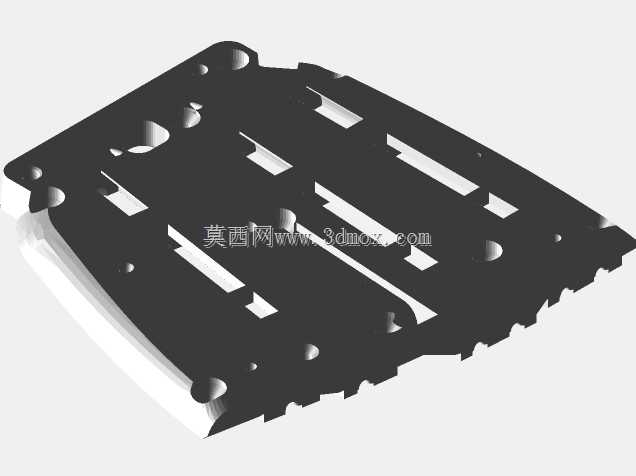

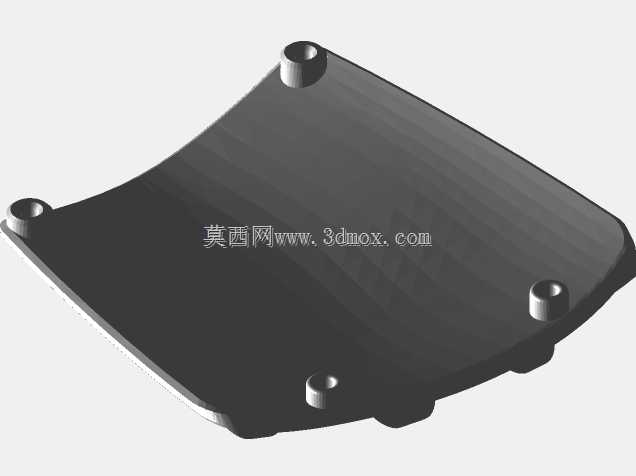

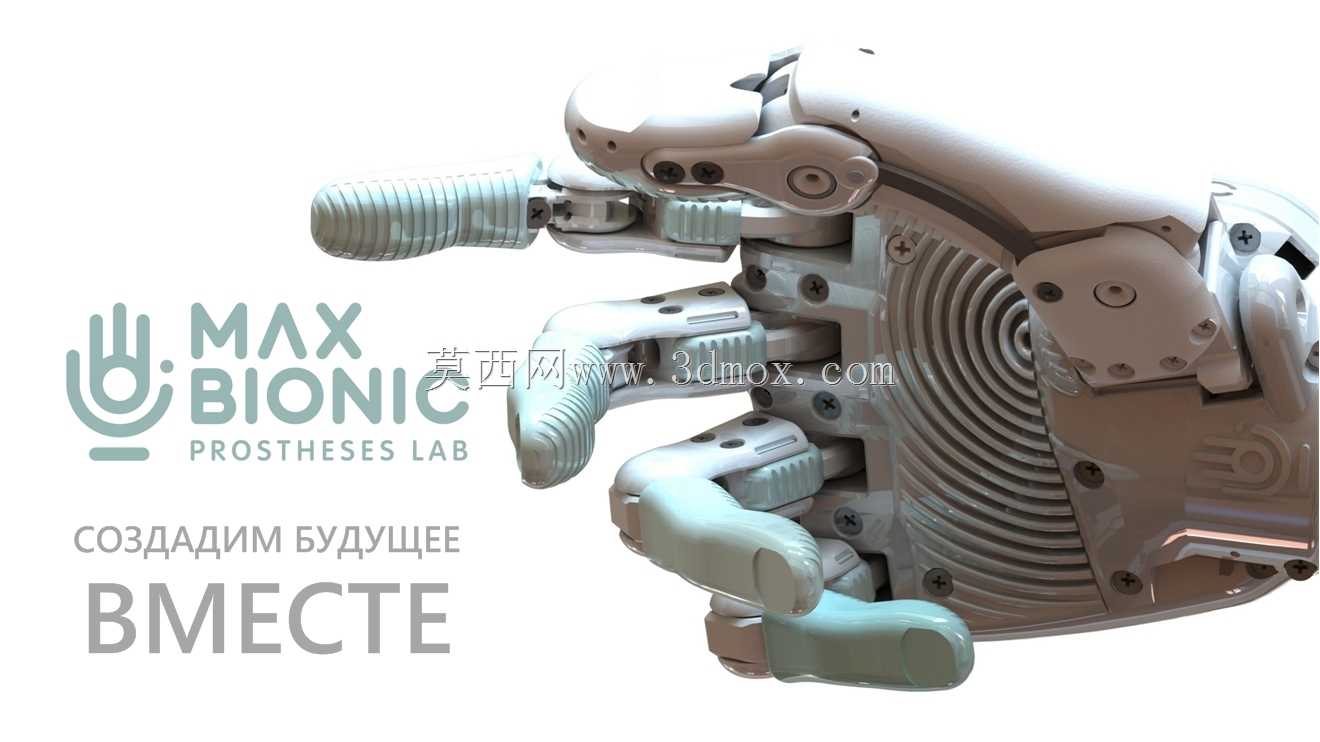

做这个假手的初衷,是之前接触到不少上肢残障朋友用不起商用假肢,就想着做一套能靠普通FDM3D打印机就能打出来的结构,不用开模,普通人拿到文件就能找就近的打印店做出来。机身部分我特意选了PLA+材质的打印参数,壁厚设到2.4mm,既保证握持时的结构强度,又不会太重戴久了累胳膊,指腹位置留了软胶包覆的安装槽,打印的时候可以换TPU材质打,拿玻璃杯、纸质文件的时候不会打滑。

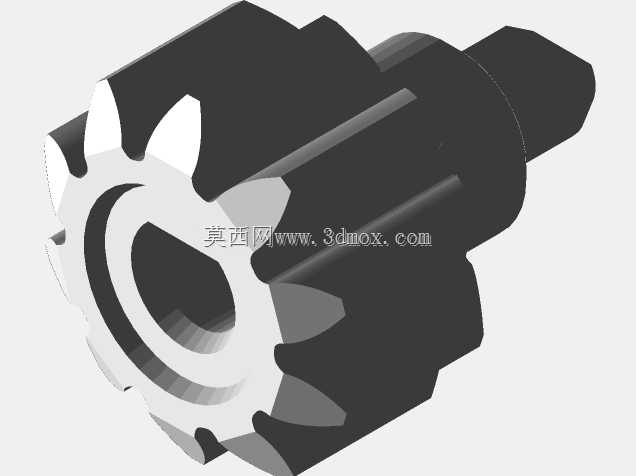

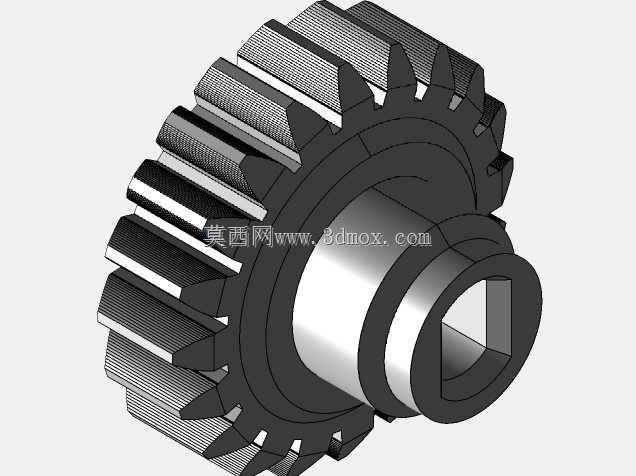

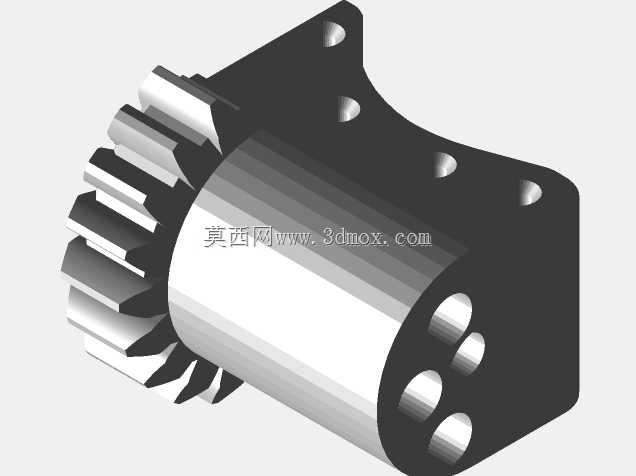

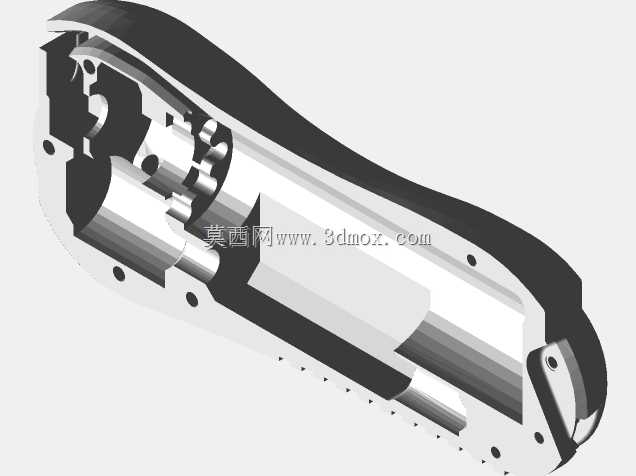

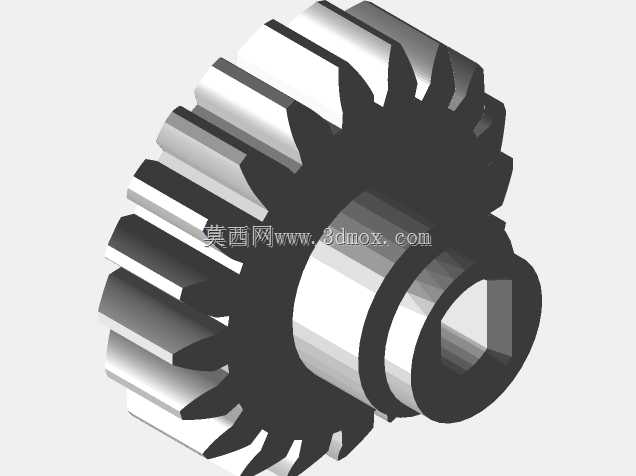

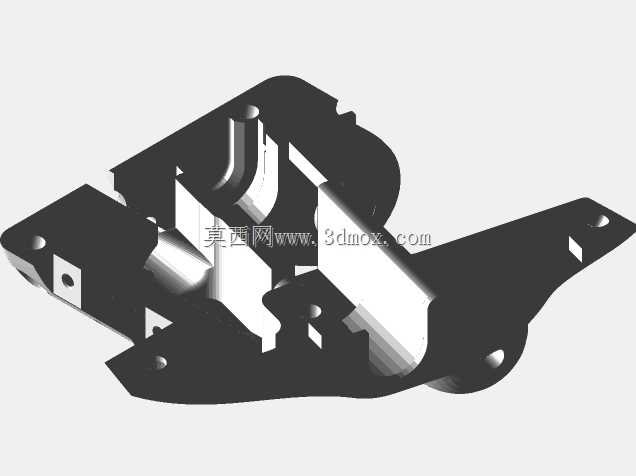

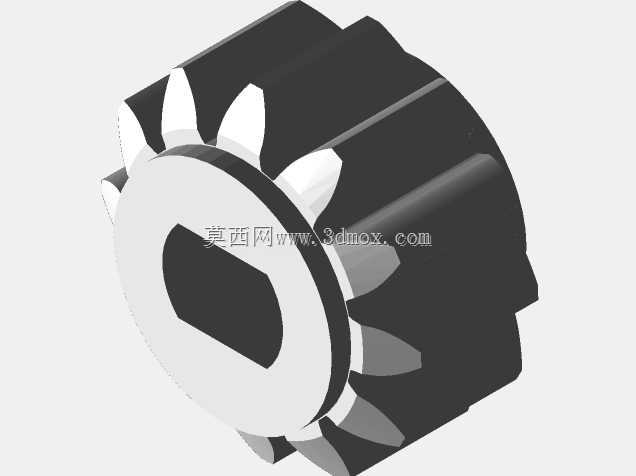

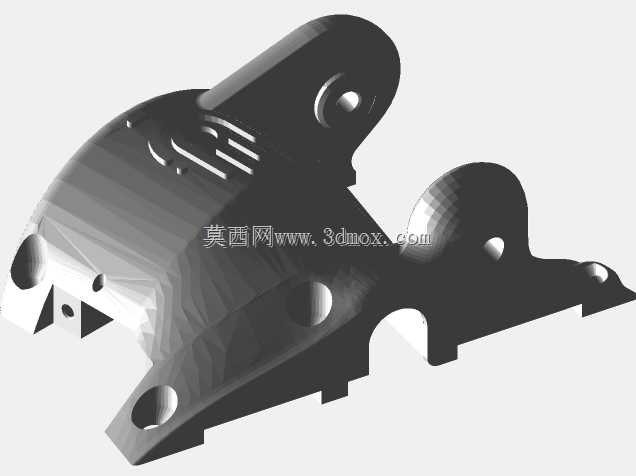

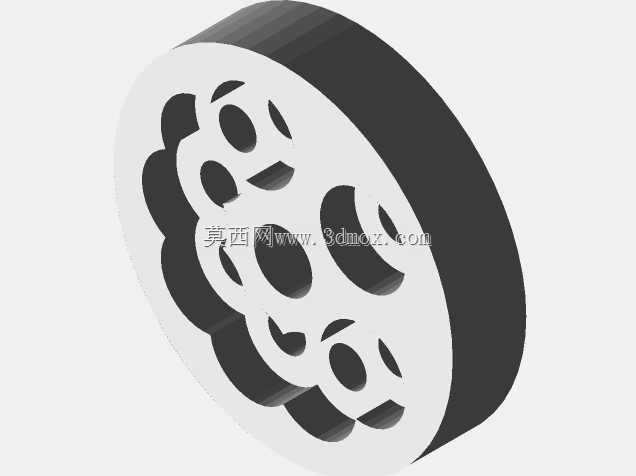

跨软件转档的时候踩过不少坑,最开始把SolidWorks里的装配体导成STL格式时,没注意指节内部的复位弹簧安装槽的面重叠问题,导出来的模型槽位直接封死了,后来逐件检查每个零件的导出公差,把重合面的偏移量调到0.02mm才解决。还有最初的版本把减速电机直接塞在掌心里,整只手重量快到500g,戴久了残肢端会压得疼,后来反复调整传动结构,把电机位置往手腕方向挪了12mm,整体重心往佩戴接口处靠,重量降到320g,连续戴两三个小时也不会有明显的压痕。

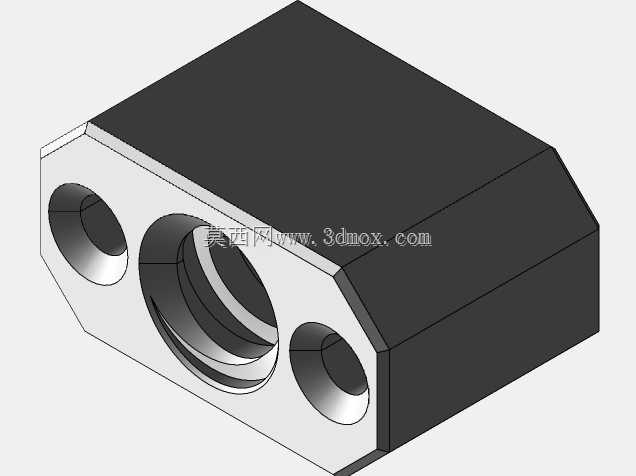

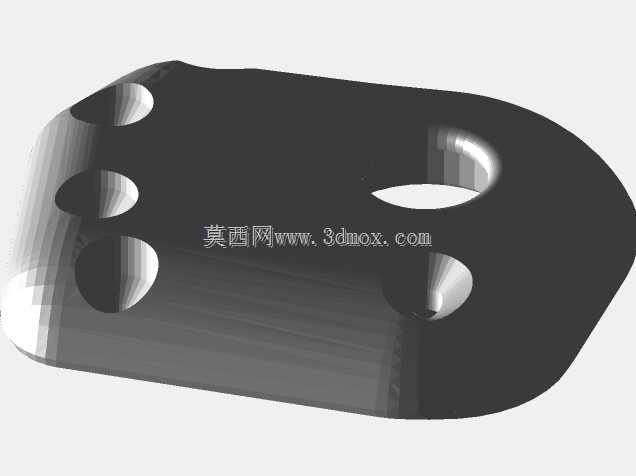

装配逻辑上我没做太复杂的快拆结构,毕竟要考虑使用者自己在家就能维护,所有连接螺丝都用了统一规格的M2内六角,不用备一堆不同型号的螺丝刀,指节的复位扭簧我选了最容易买到的通用款,坏了随便找个五金店就能配上。文档里的装配说明我特意拍了逐步骤的实物图,连拧螺丝的圈数都标了,就怕第一次装的人把指节装反,导致手指弯曲方向不对。
之前有朋友建议我加肌电控制模块,我考虑了很久还是没加,一是加了电路部分成本会翻三倍,违背了开源低成本的初衷,二是电路部分坏了普通人没法自己修,现在这个纯机械加基础拉线传动的版本,靠手腕的动作就能带动手指抓握,不用充电,日常拿餐具、提袋子、写字都够用,结构越简单,出故障的概率越低,对于日常使用的辅具来说,可靠永远比花哨的功能重要。

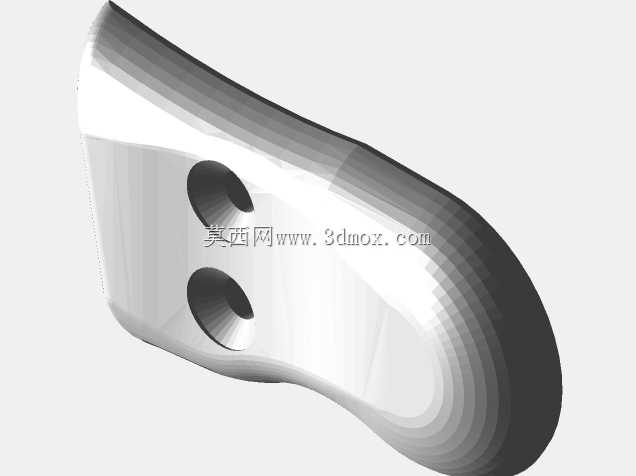

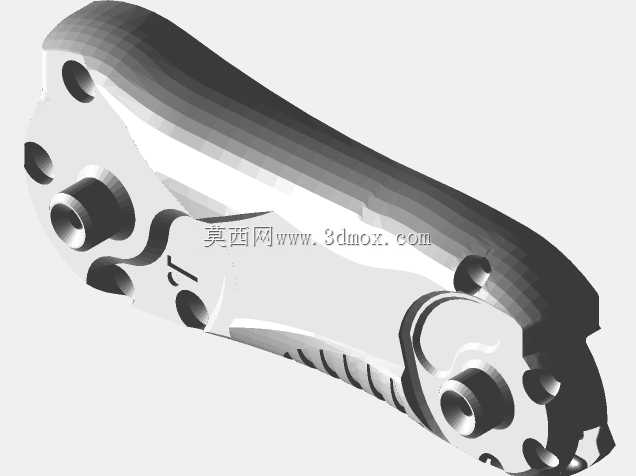

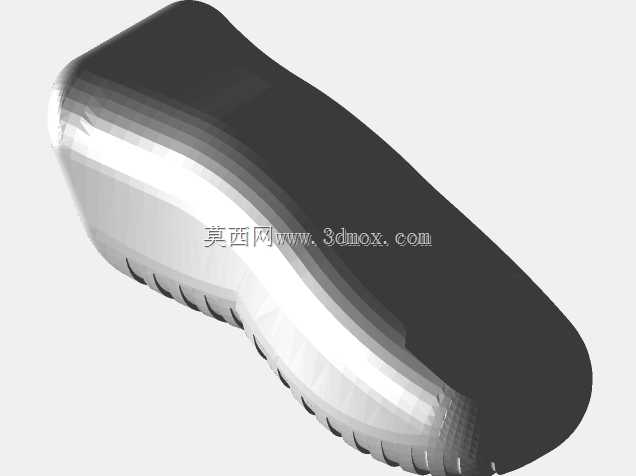

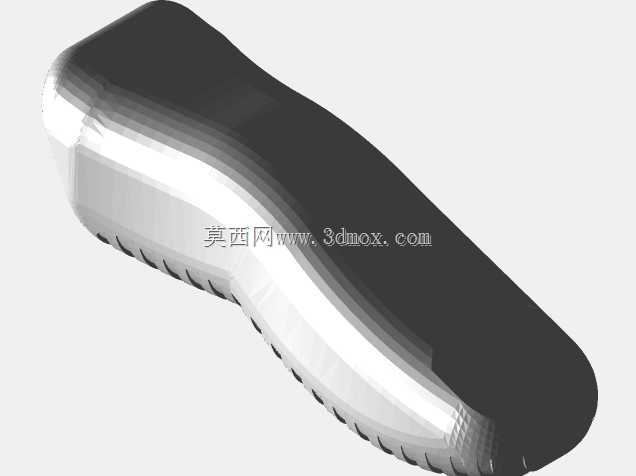

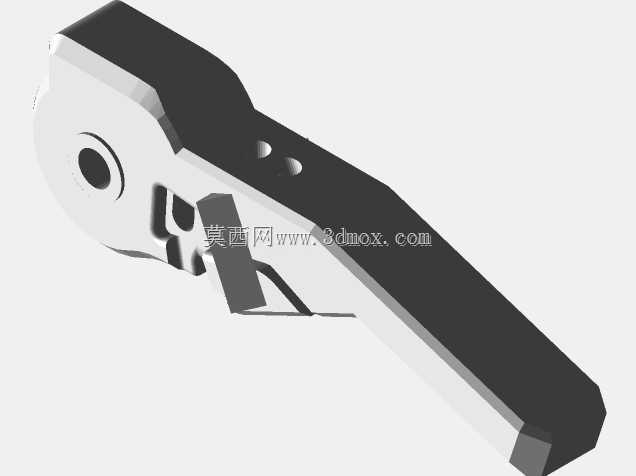

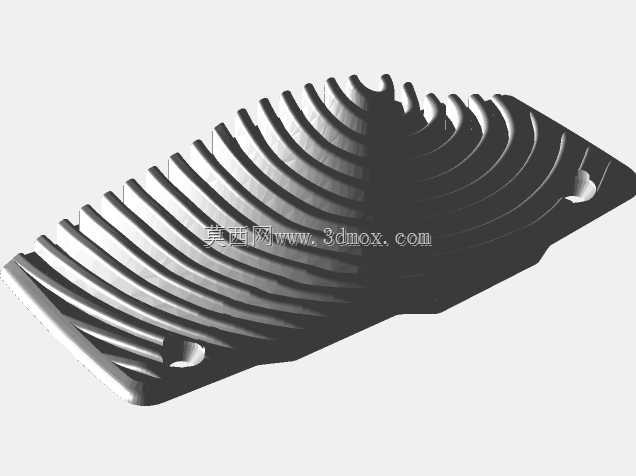

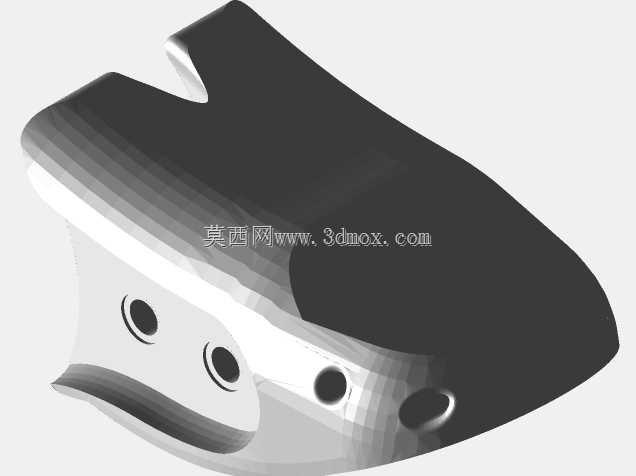

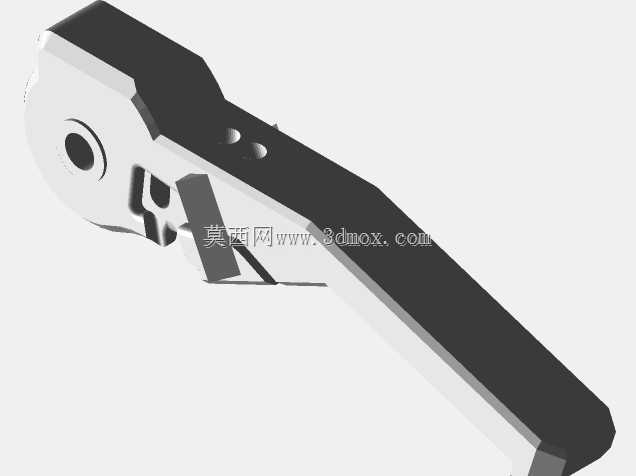

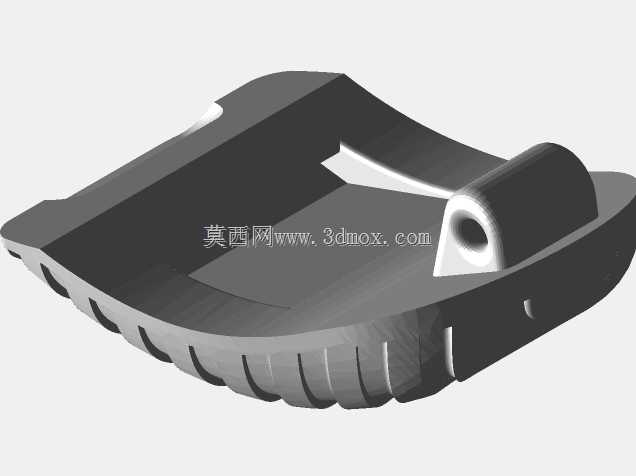

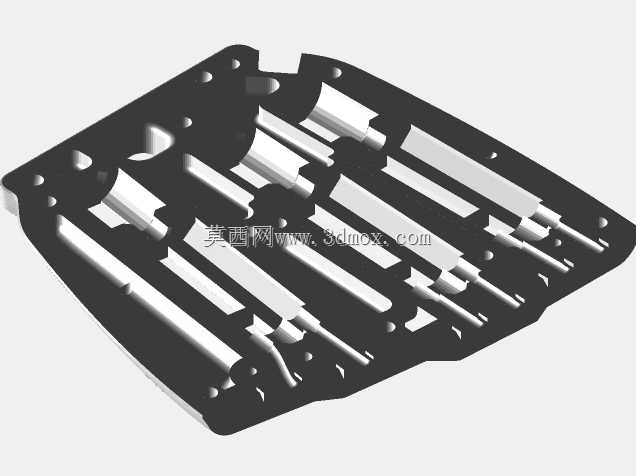

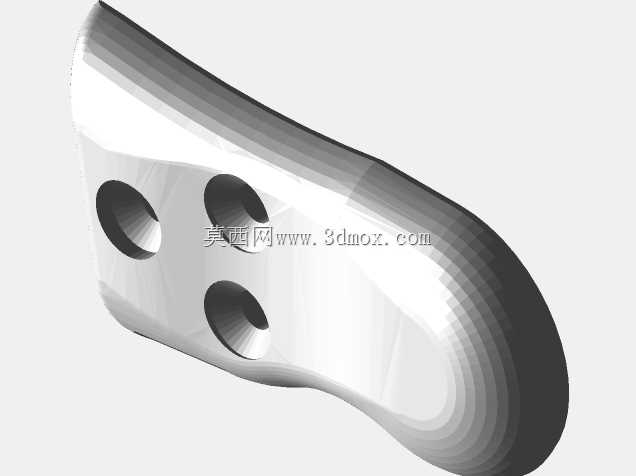

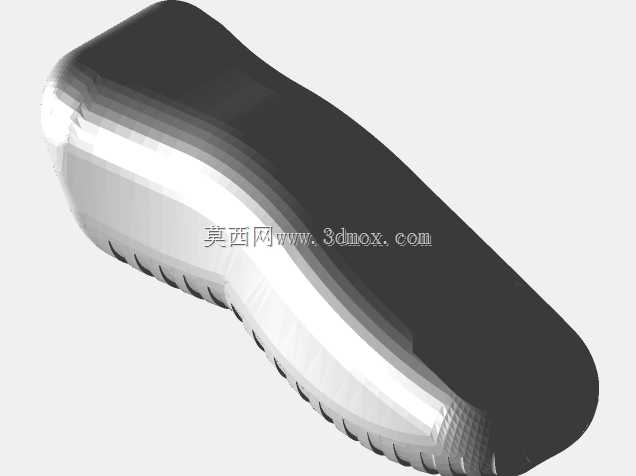

指节的曲面我前后改了七版,最开始的版本指节边缘太尖锐,抓东西的时候容易硌到物体表面,也容易刮到衣服,后来把所有外露的棱边都做了R2的圆角,握上去的触感更贴近真手的轮廓。还有掌心里的防滑纹路,最开始做的直条纹路,抓光滑的塑料瓶时容易滑,后来改成了渐变的弧形波纹,接触面积更大,摩擦力也够,拿装满水的矿泉水瓶也不会掉。
