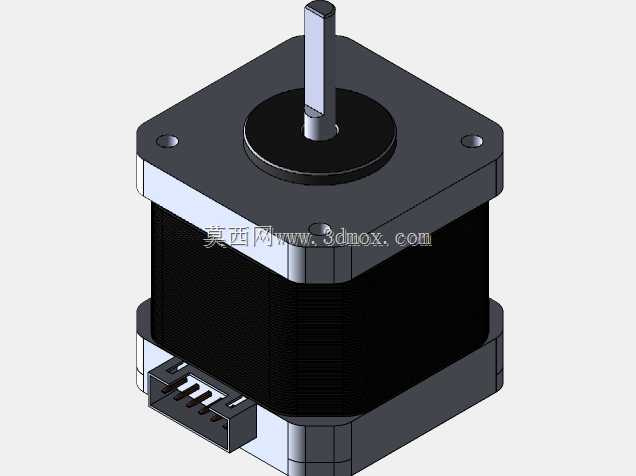

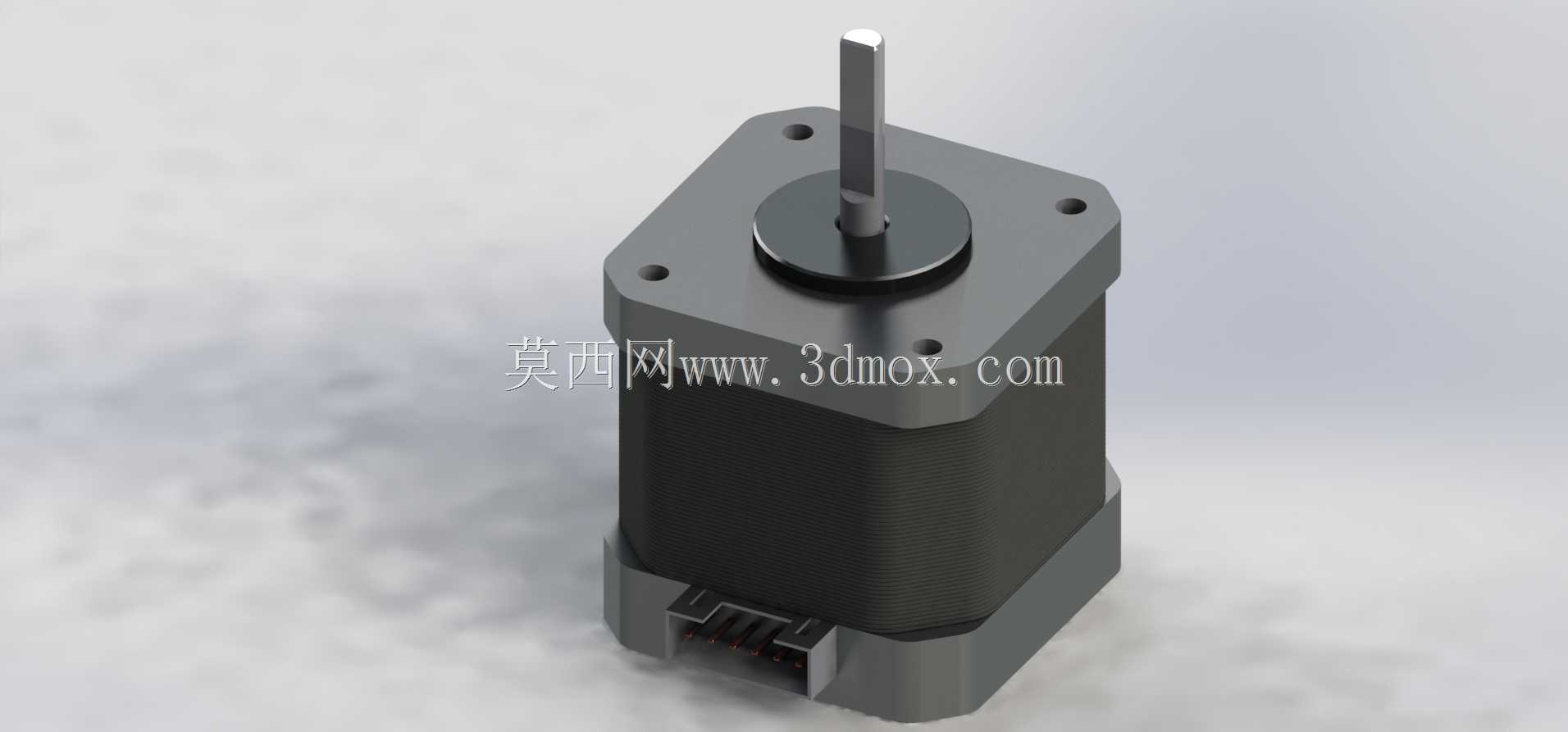

常规款Nema17步进电机精细三维结构

之前帮客户做小型3D打印机进给机构适配的时候，踩过不少市面通用Nema17步进电机的坑，要么是输出轴D型切边尺寸公差飘了，装同步轮的时候要么松旷晃荡要么硬敲把轴承顶歪，要么是尾部接线座的插针间距不对，买的常规端子插上去卡不紧，设备跑起来震两下就掉电丢步。这次做这个模型的时候，特意把之前踩过的坑都对应到结构细节里，没照着网上随便找的公版模型拉个方块凑数。输出轴的D型切面特意留了和市面常规配件适配的公差带，连轴端的倒角角度都对着量产件的实测值调的，不会出现模型看着对，实际装配件干涉的问题。机身的定子叠片部分没做光滑圆柱糊弄，做了细微的叠压纹理还原，端盖上的四个安装沉孔深度也对着常用M3螺丝的拧入深度设的，不会出现螺丝拧到底还压不紧安装面的情况。之前跨软件导别的步进电机模型的时候，经常出现接线座的薄筋位破面，要么是安装孔的圆柱面变成碎面，这次做的时候特意在容易出转档问题的小特征处做了几何容错，导去别的工程软件里做装配模拟的时候，不会出现特征丢失没法配合的问题。尾部的接线座特意做了和常规PH2.0端子匹配的卡槽结构，连插针的突出长度都对着实物量了尺寸，做整机线束排布模拟的时候，能直接卡进去算线束弯折半径，不会出现端子和机身外壳干涉的问题。做结构取舍的时候也没为了追求细节把模型面数堆得太夸张，定子内部的绕组没做没必要的分件，毕竟大部分时候用这个模型都是做外部装配适配，堆太多内部细碎特征反而会拖慢装配体的运行速度，但是端盖和机身配合的止口位置做了精准的配合公差，做装配模拟的时候能真实还原过盈配合的卡入感。之前帮学生做竞赛项目的时候，见过不少人随便下的步进电机模型，安装孔位距不对，打了安装板才发现孔对不上，整个安装板作废，这个模型的安装孔中心距严格卡着Nema17的标准尺寸做的，连输出轴突出端盖的高度都对着常规款的实测值调，不管是做小型自动化设备的进给机构，还是做3D打印机、雕刻机的传动排布，都能直接拿去用，不用反复核对尺寸改来改去。
