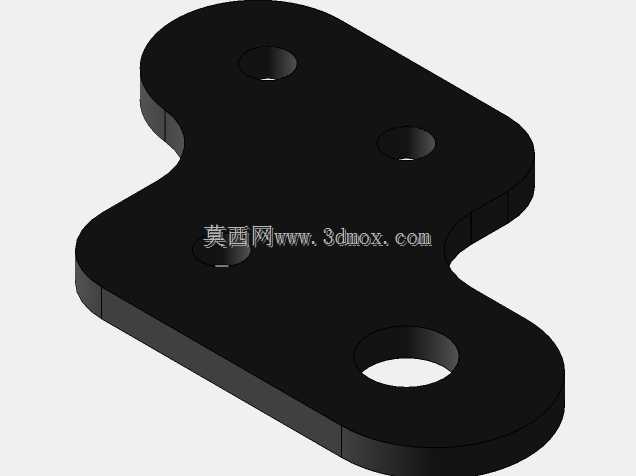

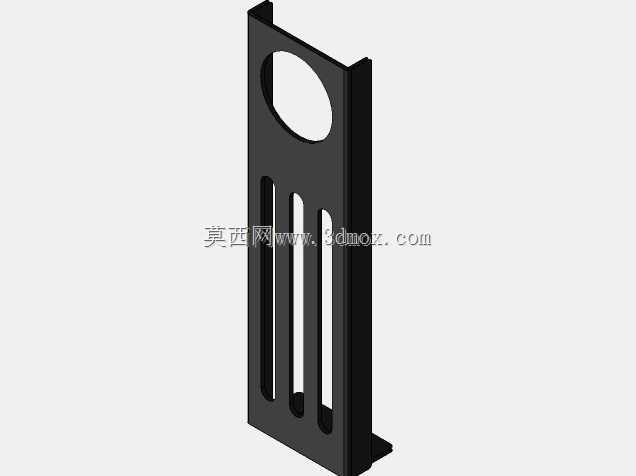

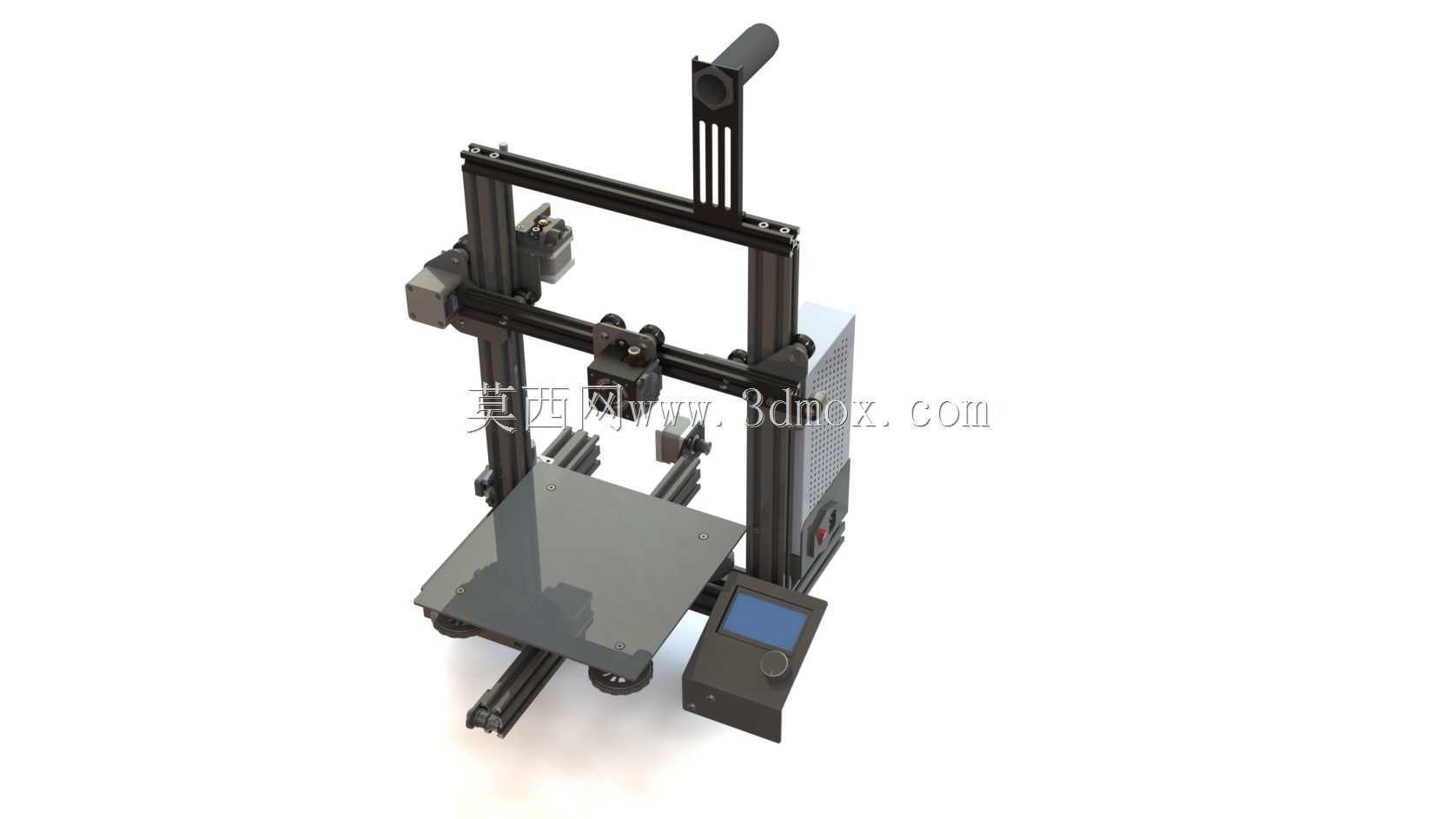

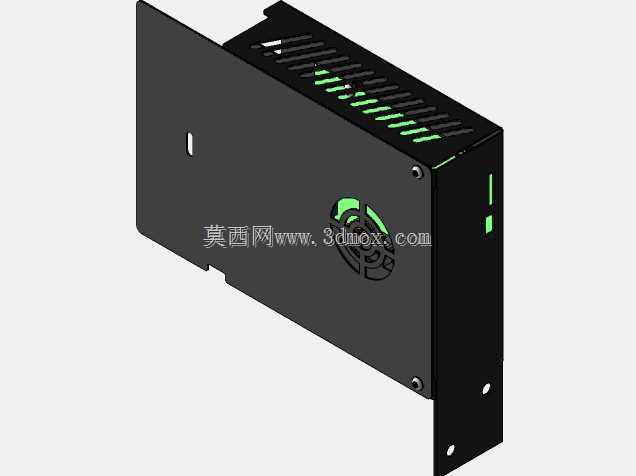

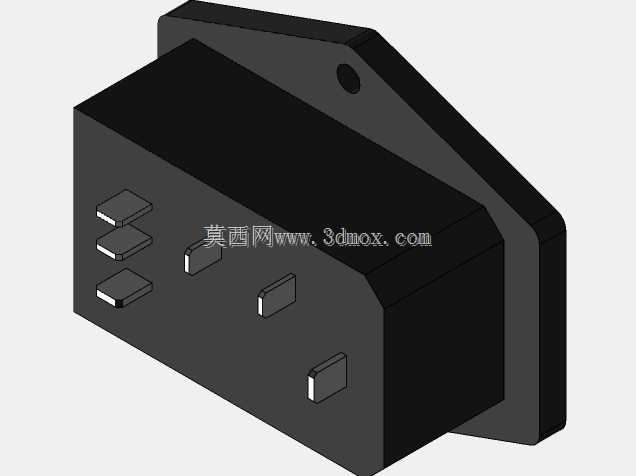

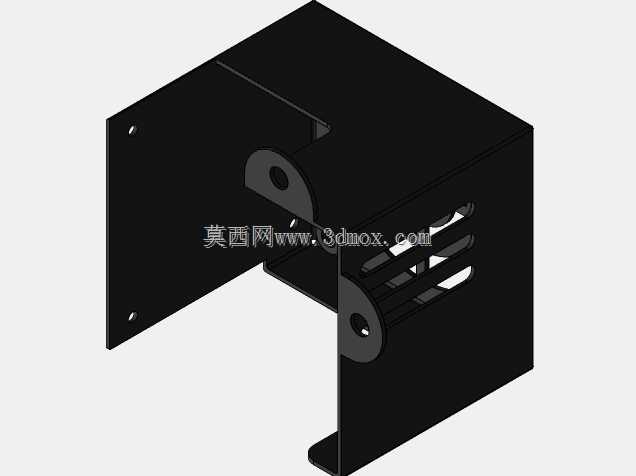

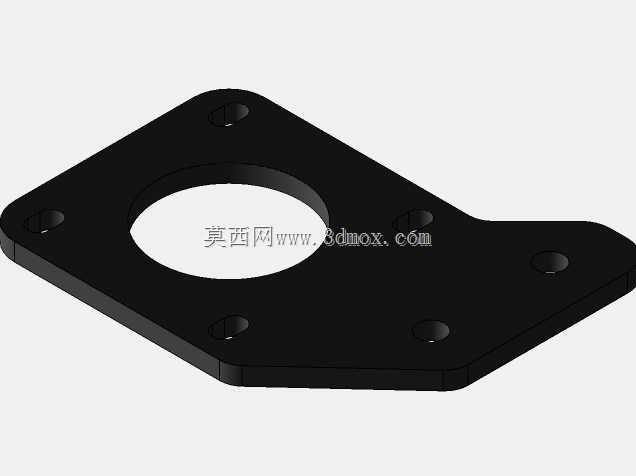

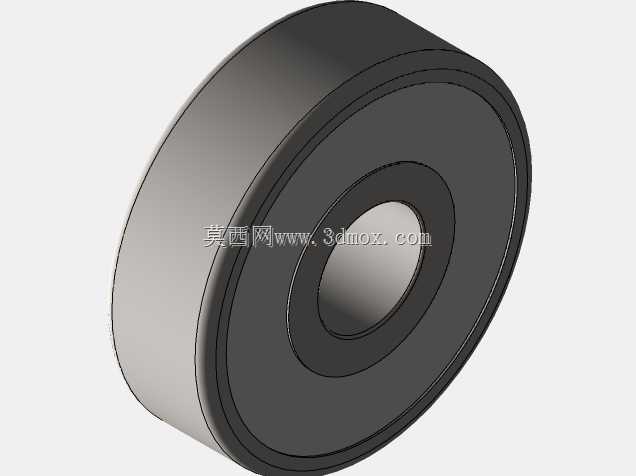

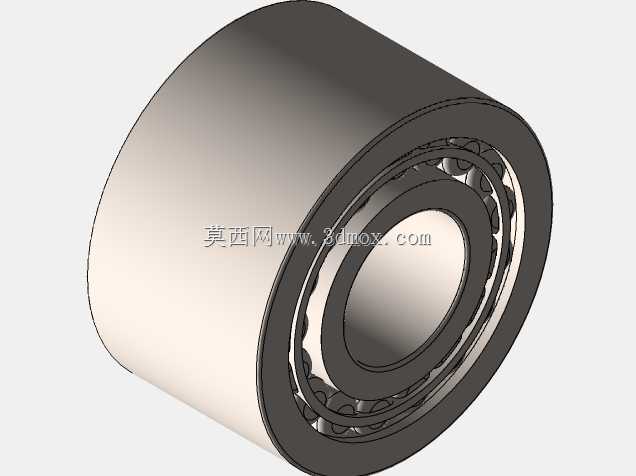

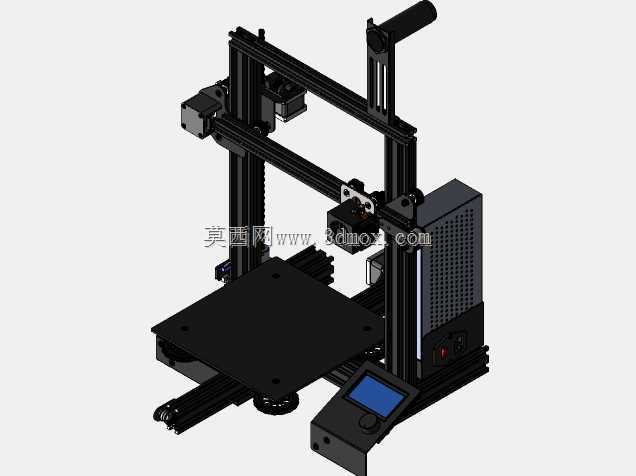

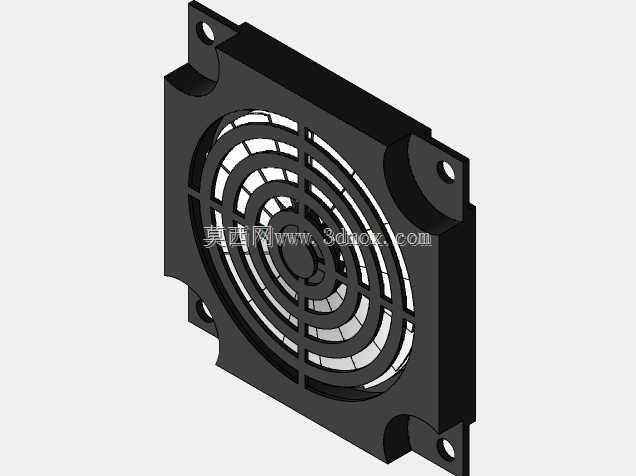

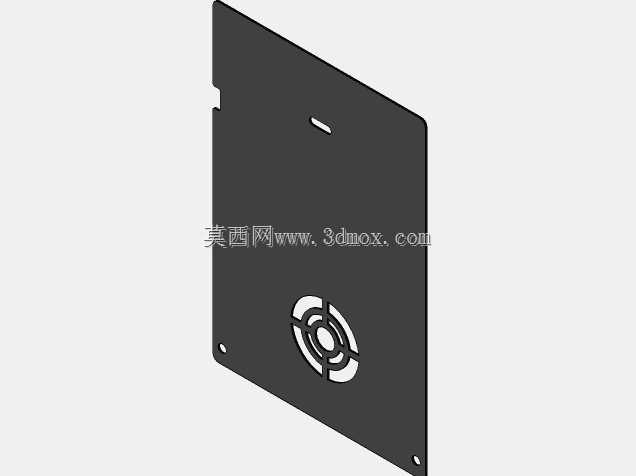

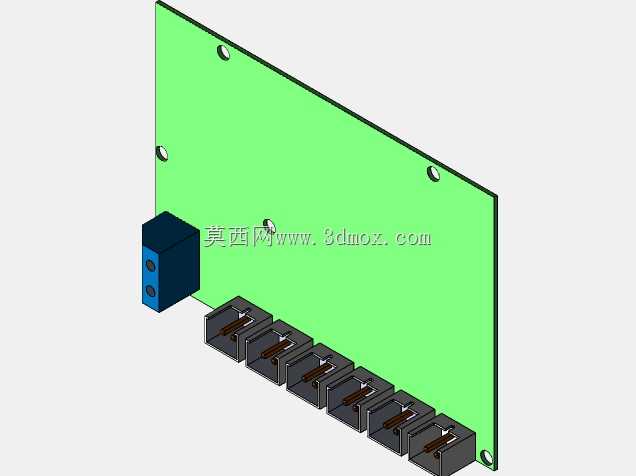

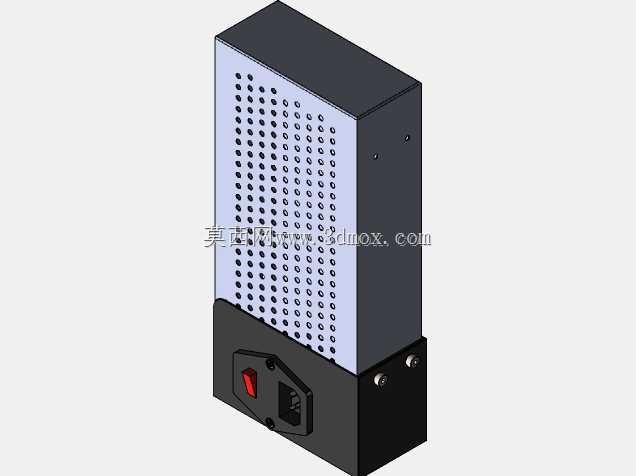

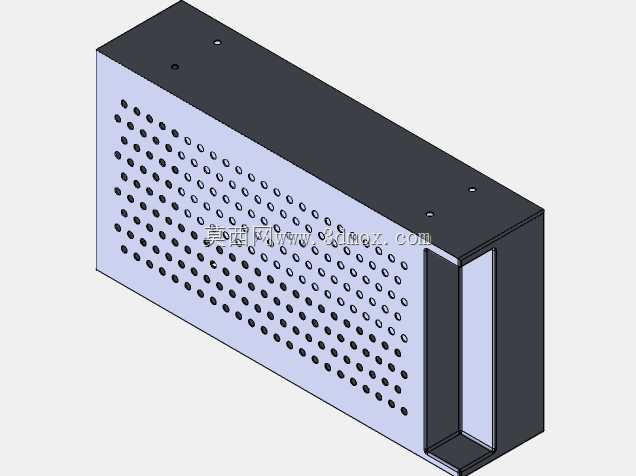

Ender3定制款FDM桌面级3D打印设备结构

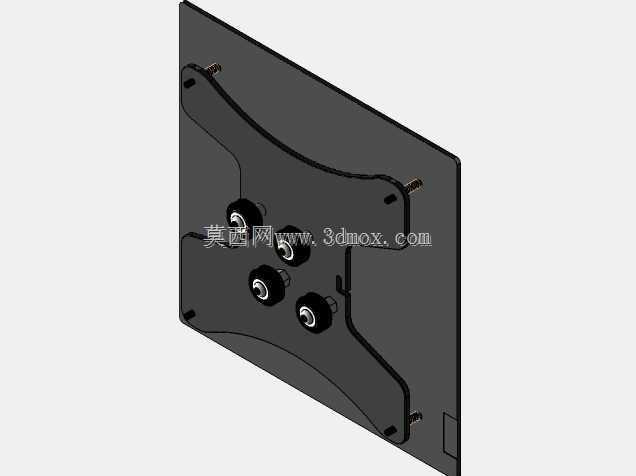

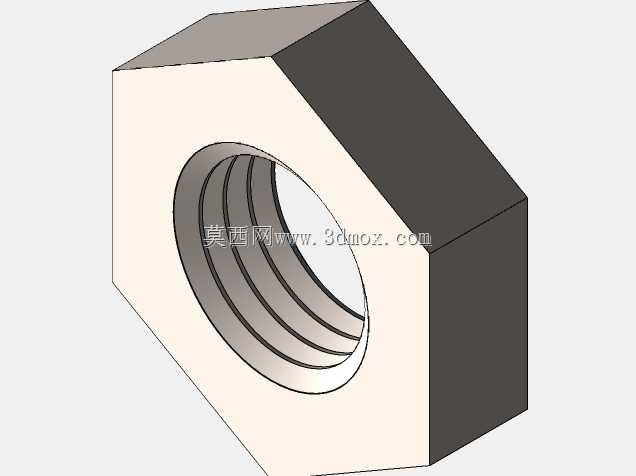

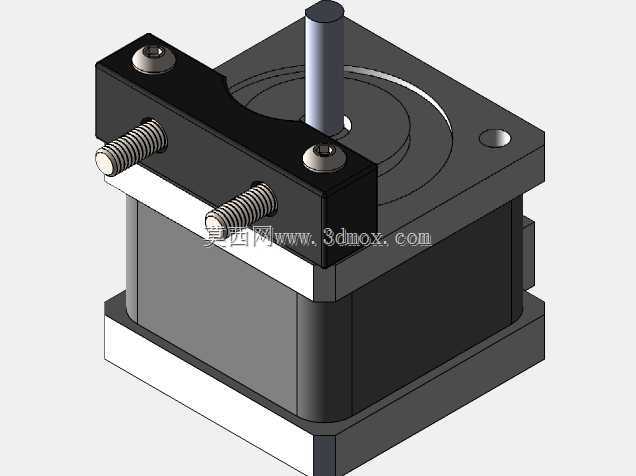

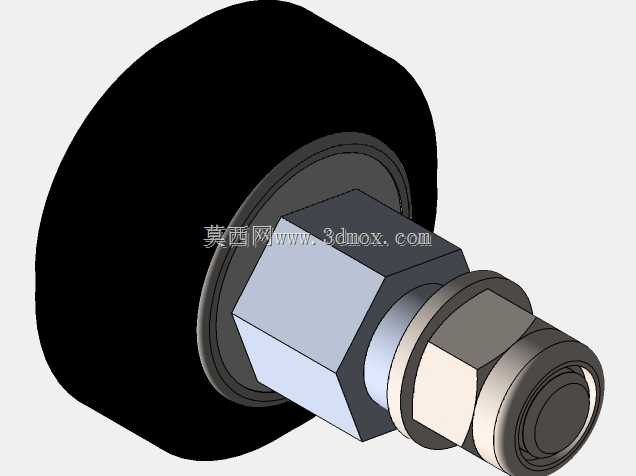

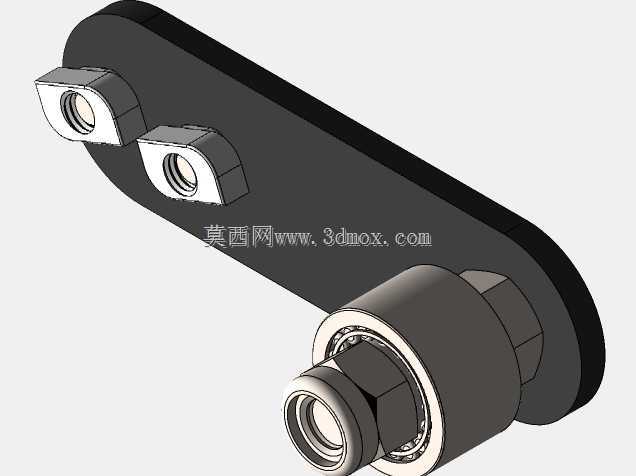

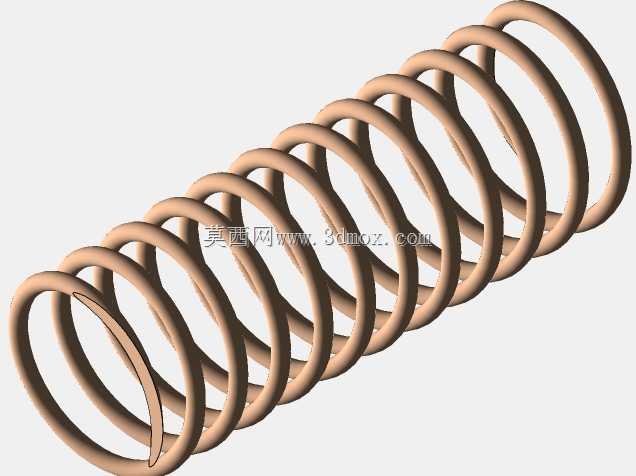

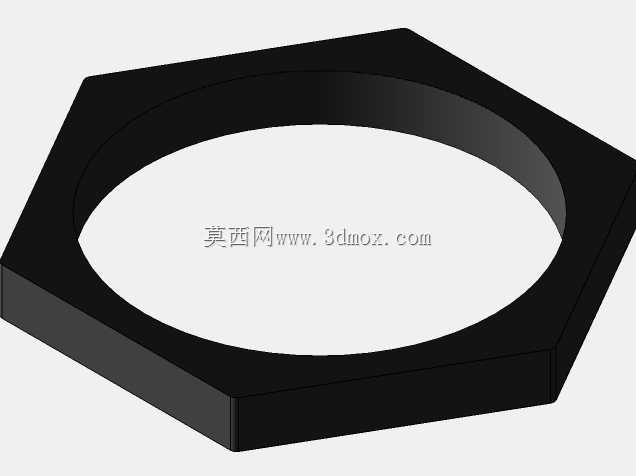

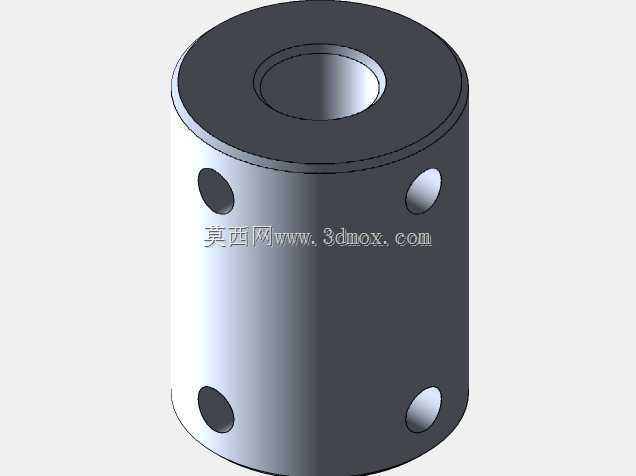

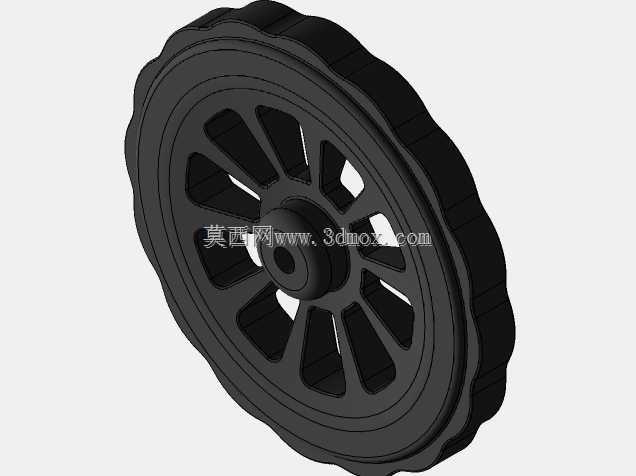

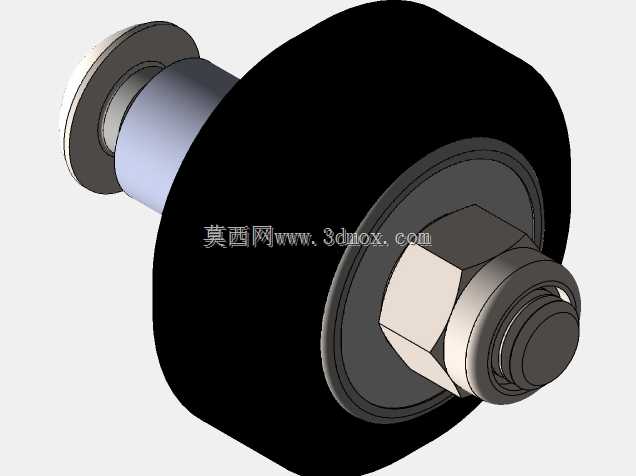

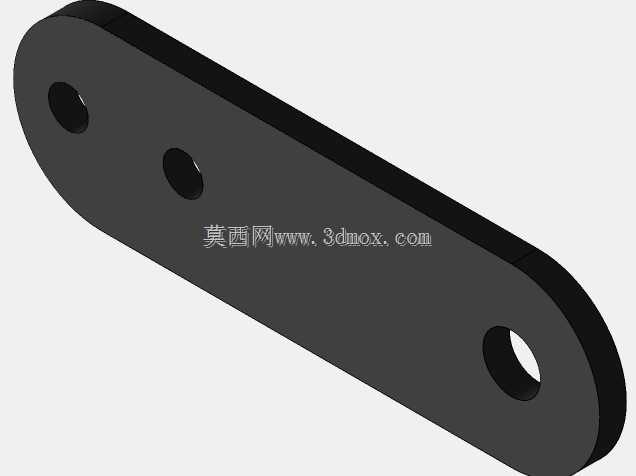

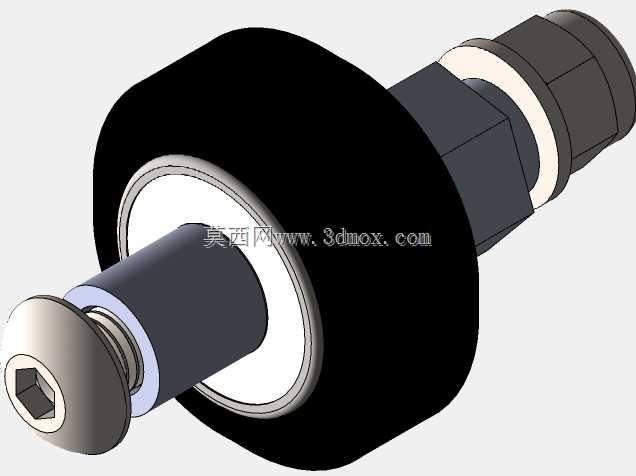

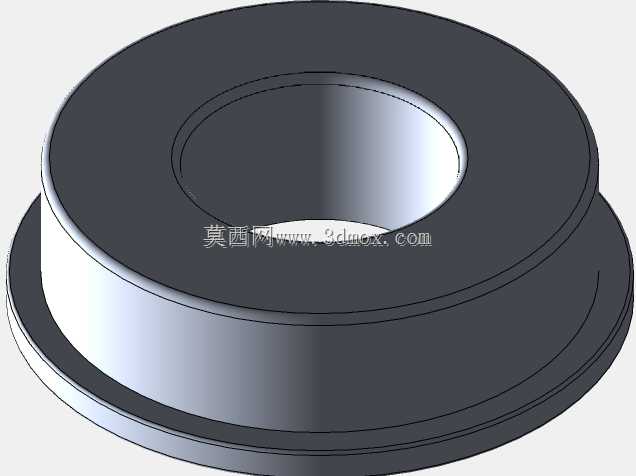

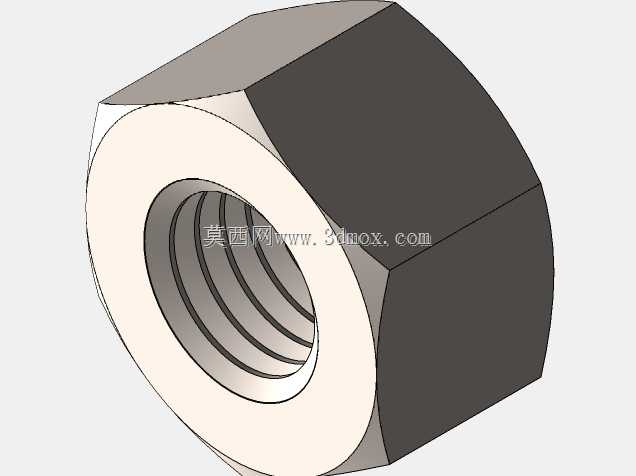

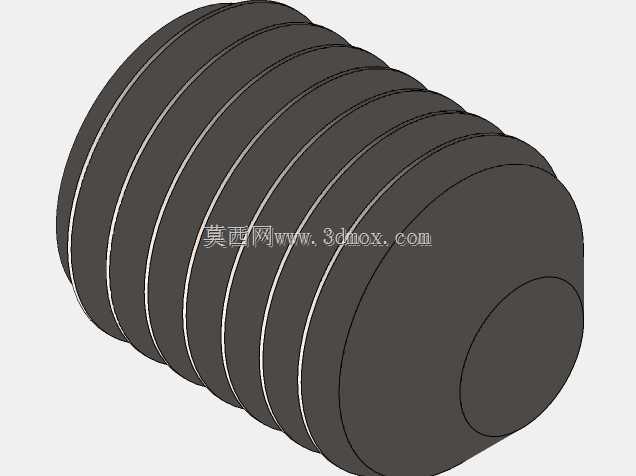

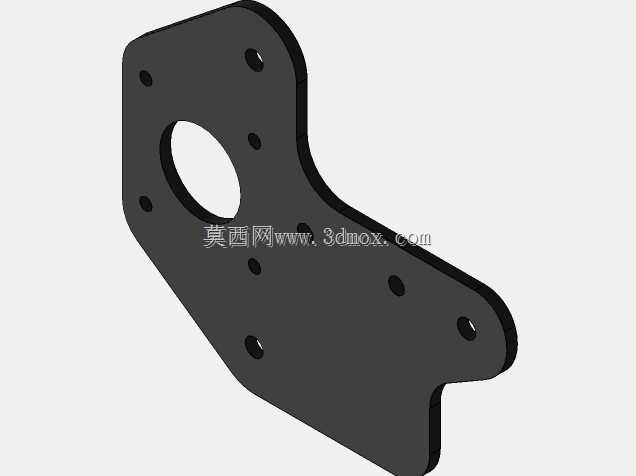

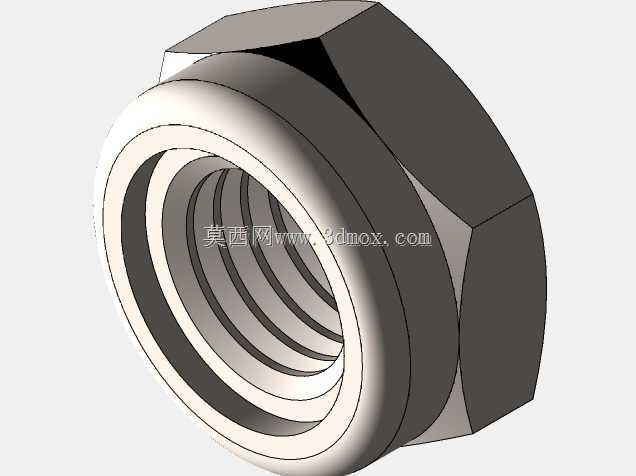

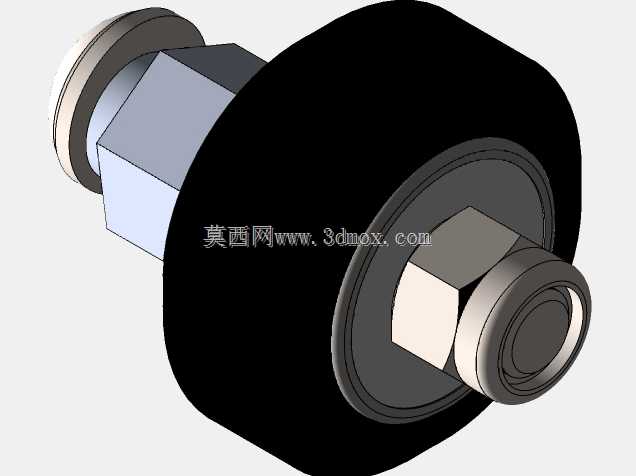

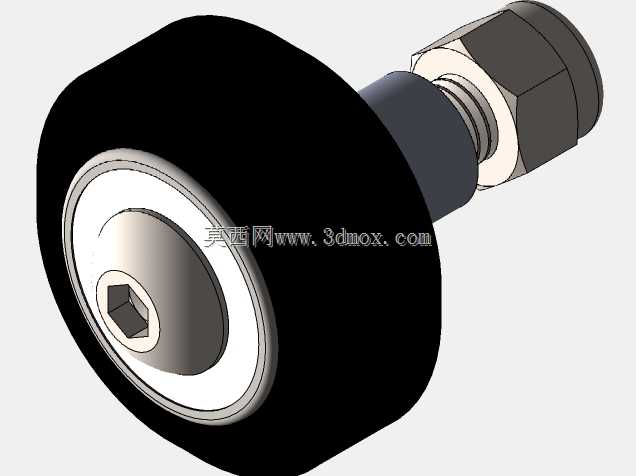

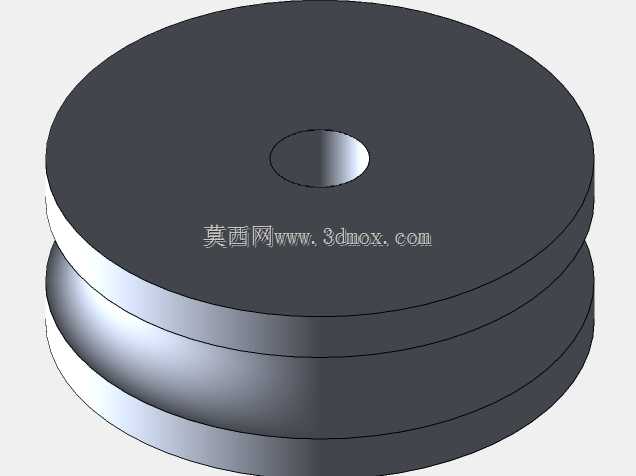

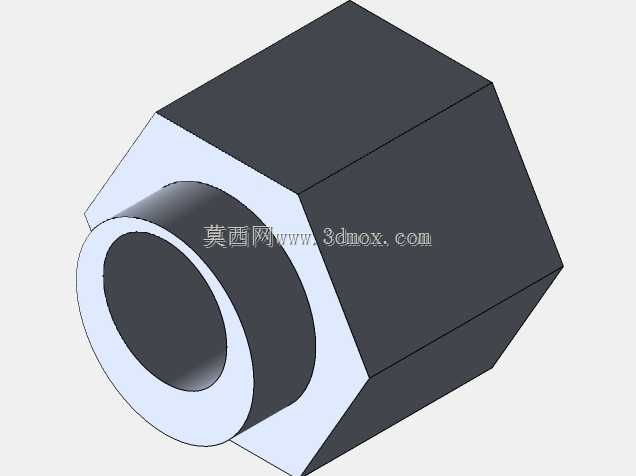

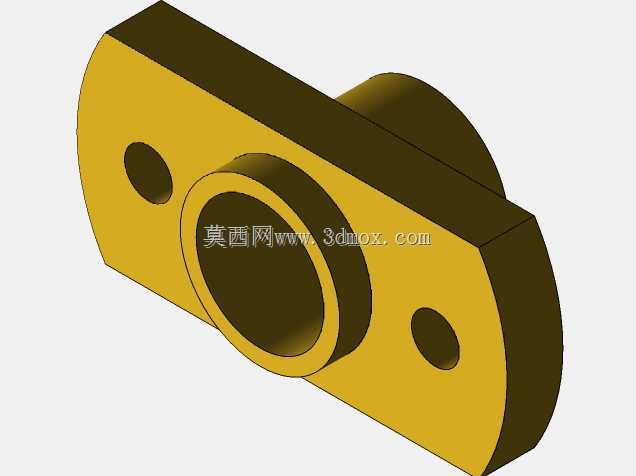

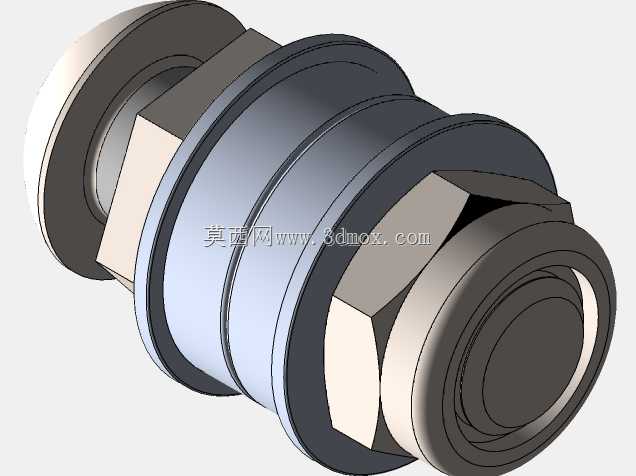

当初第一次拿市售Ender3打PLA样件时，Z轴导轨边角的切削毛刺总刮到同步带，跑半小时就掉细碎的黑色磨屑，调了三次偏心螺母都没根治，索性拆了整机组装关系重新梳理结构。做这套定制结构时没按原厂的装配顺序走，先把热床支撑板的安装孔位公差重新卡了一遍，原厂孔位留的0.2mm间隙在长时间热胀后会让平台微晃，打首层时总出现局部翘边，特意把四个固定孔的配合公差收窄到0.08mm，同时给热床走线的槽位留了足够的弯折余量，避免拖链来回运动时磨破线皮。

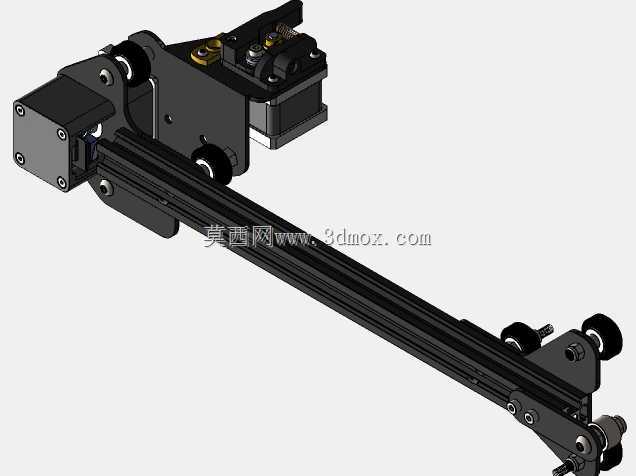

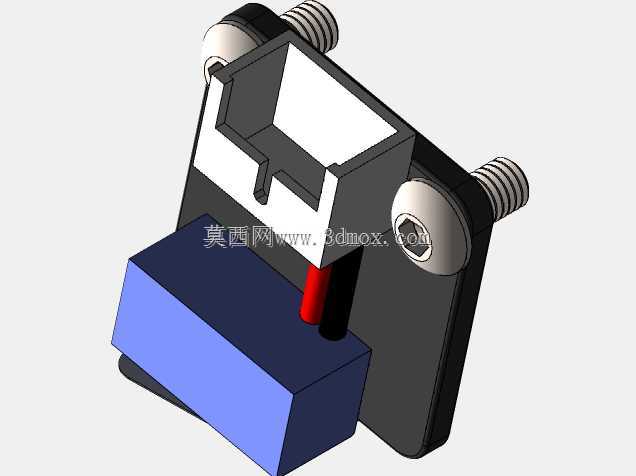

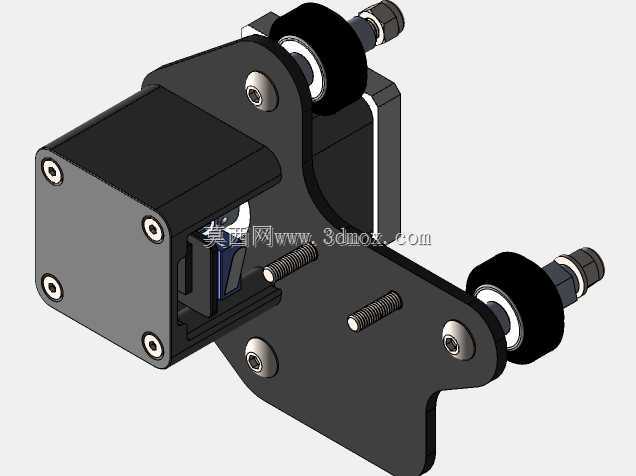

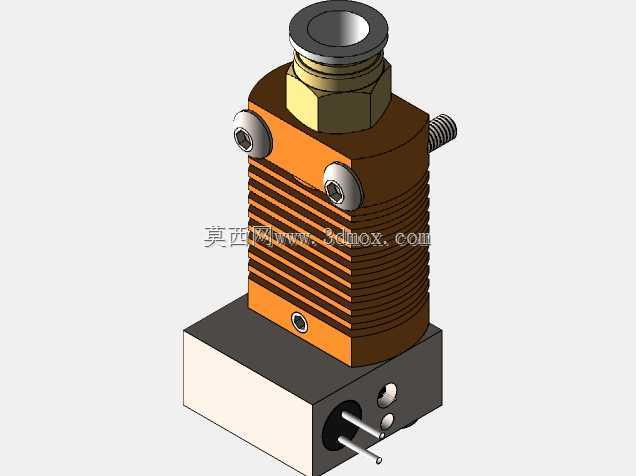

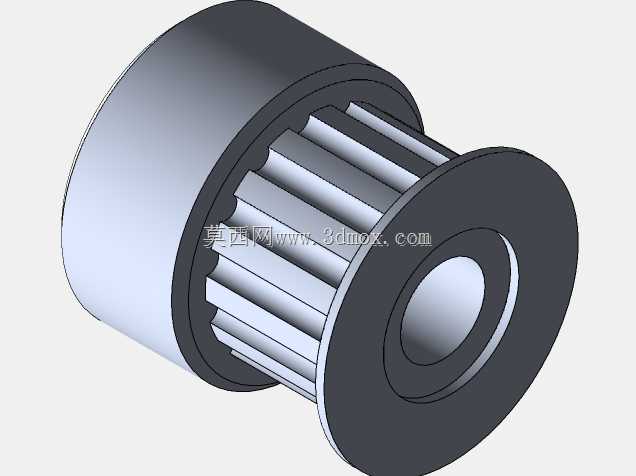

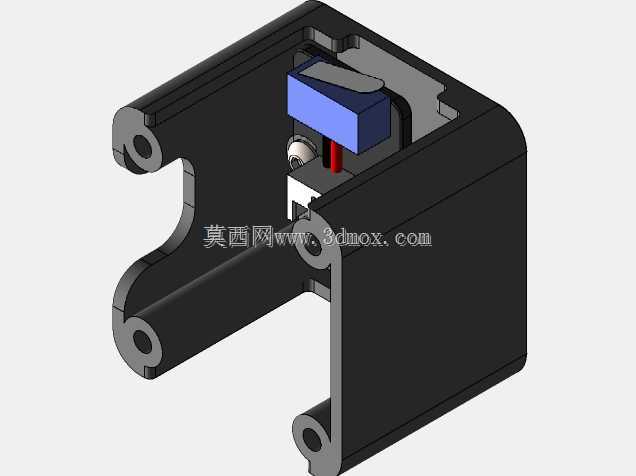

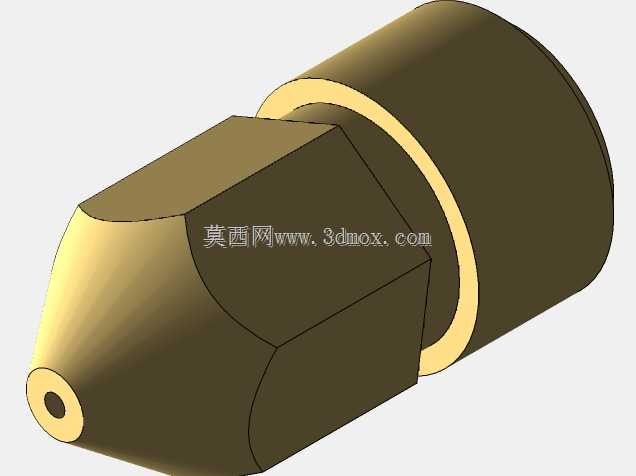

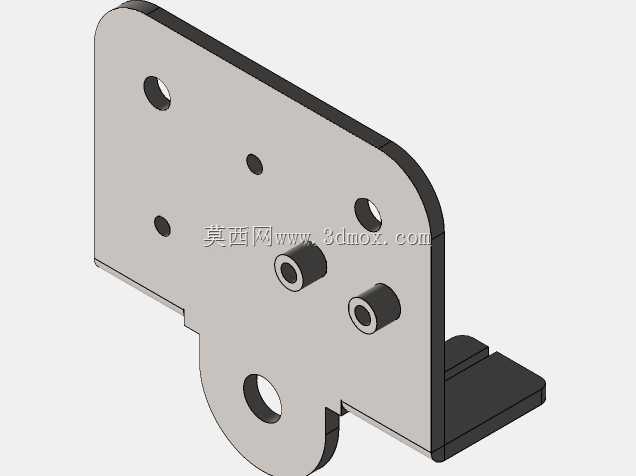

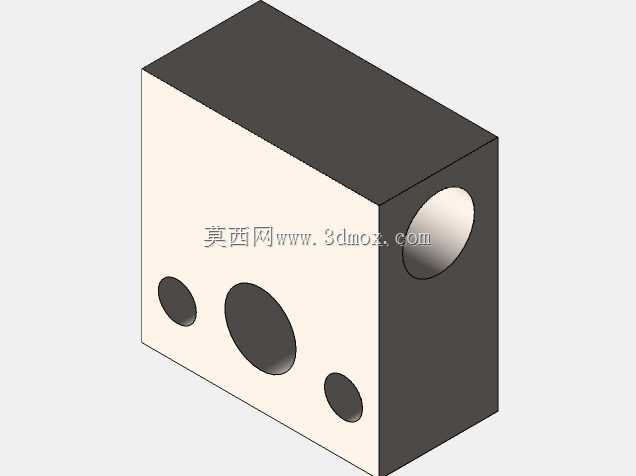

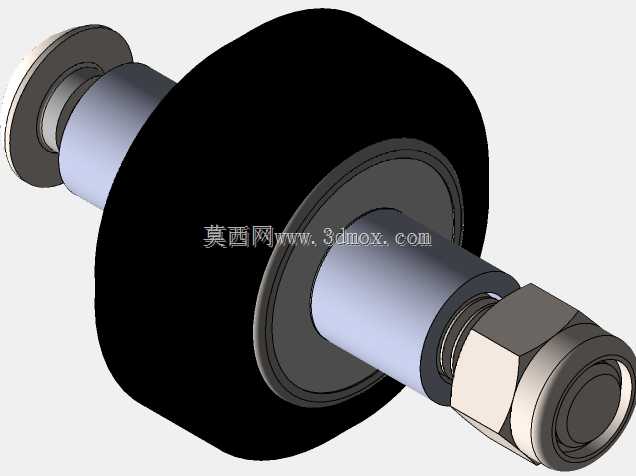

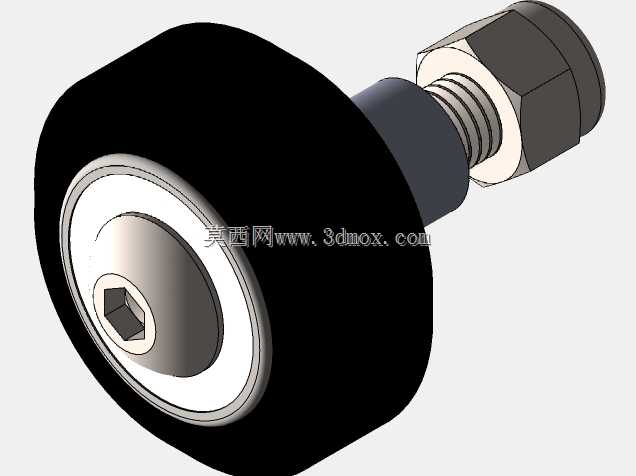

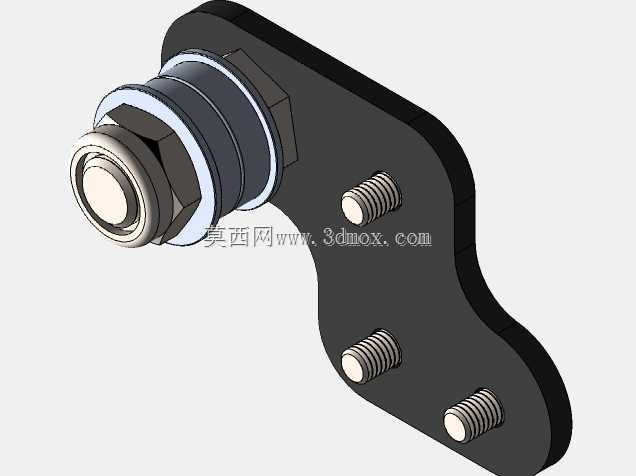

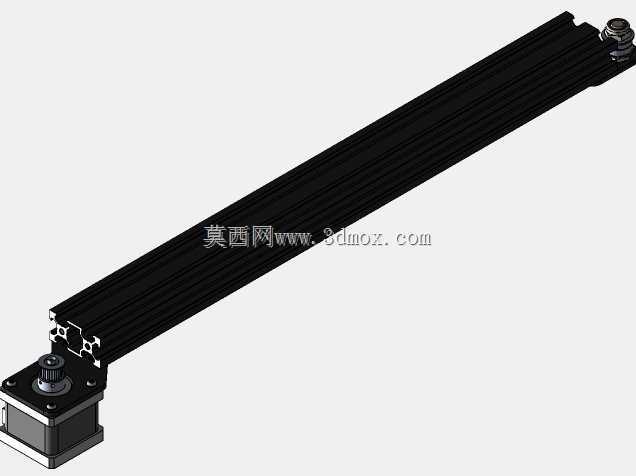

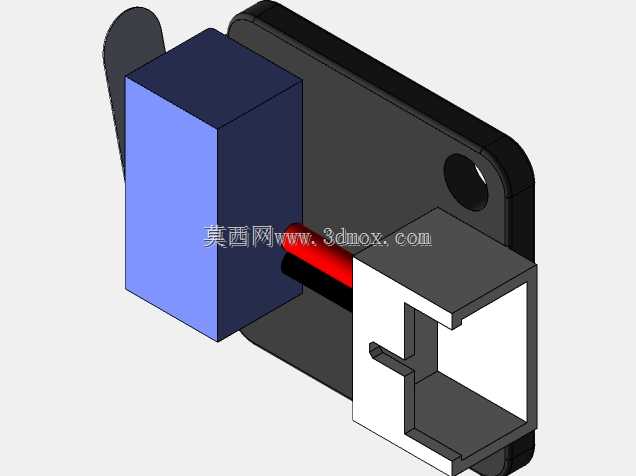

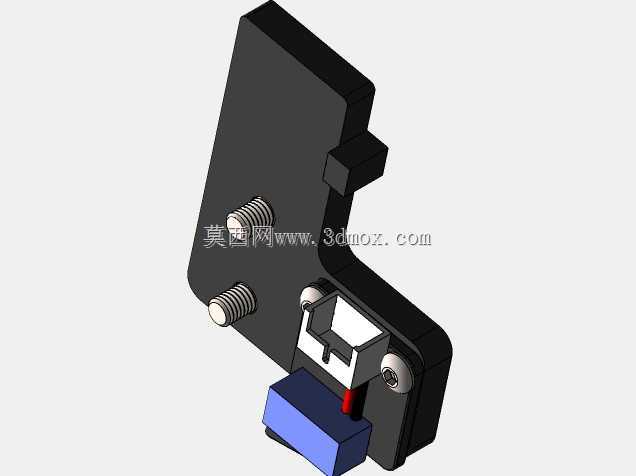

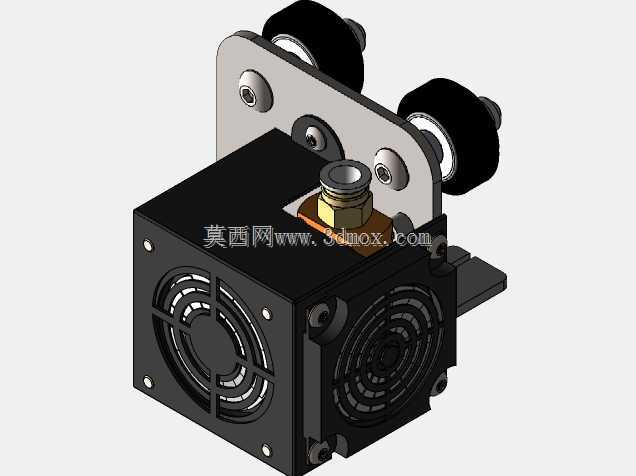

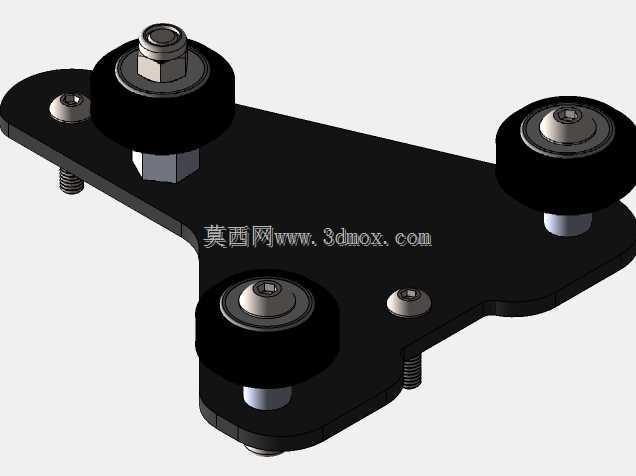

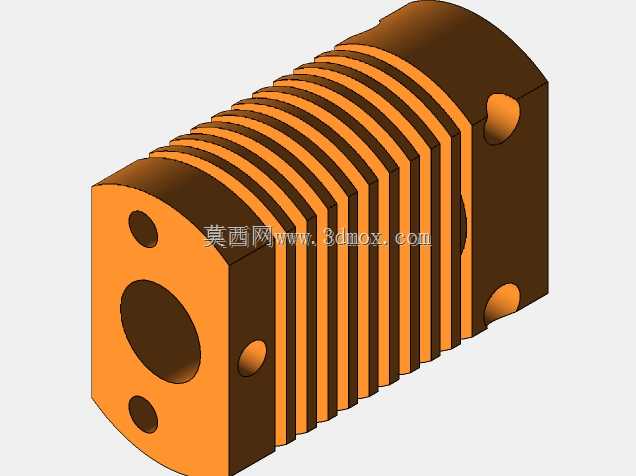

做运动部件小动画的时候踩过转档的坑，一开始把SolidWorks里的装配约束直接导进渲染软件，X轴滑车的限位碰撞约束直接丢了，滑车直接穿进了型材框架，后来特意把每个运动副的行程限位单独做了实体挡块，不用依赖软件的约束判定，转去任何格式都不会出现运动穿模的问题。做装配分解图时没按常规的从底到顶拆件顺序，把经常需要维护的喷嘴组件、皮带张紧结构单独放在分解序列的最外层，哪怕是刚接触设备的实训学生，对着分解图也能快速找到需要拆装的部件，不用把整个机架都拆开。

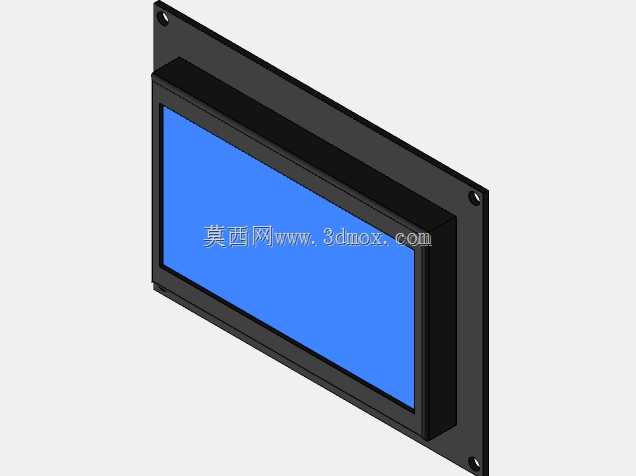

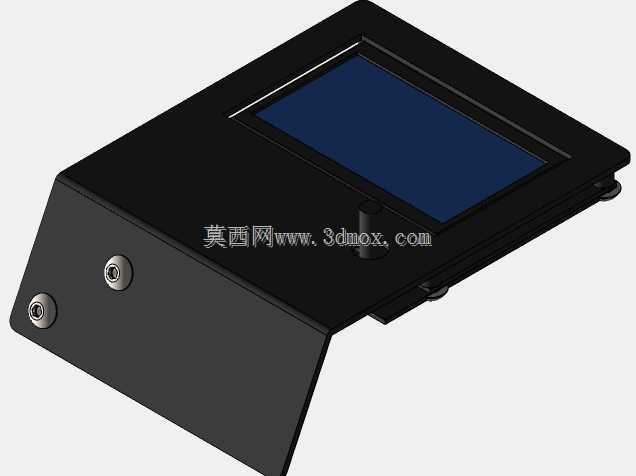

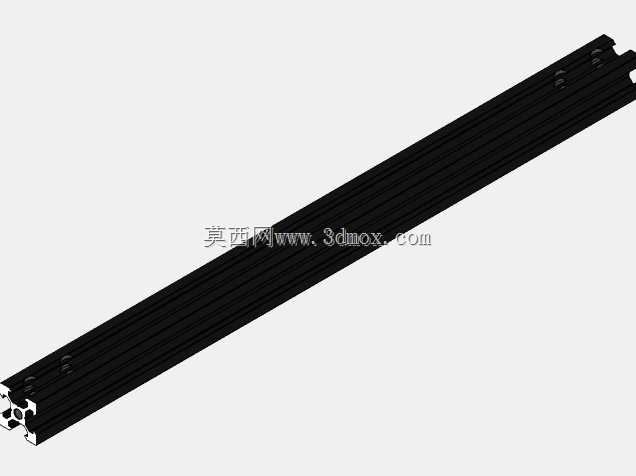

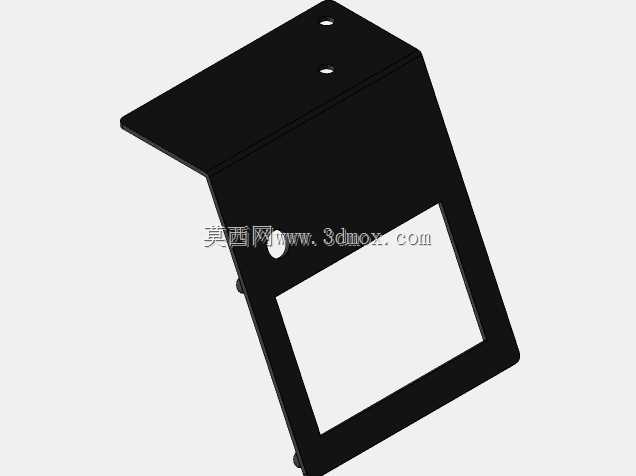

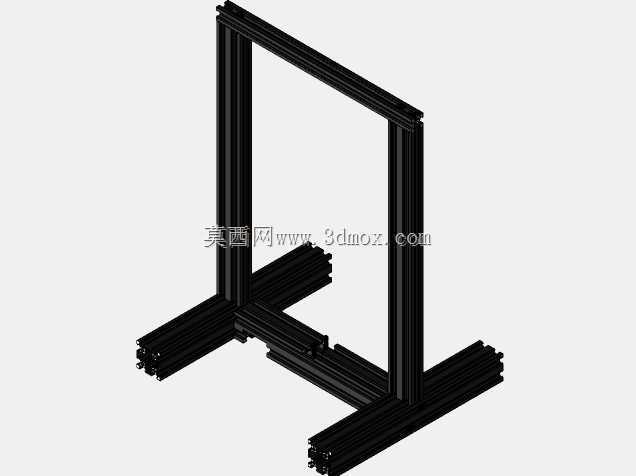

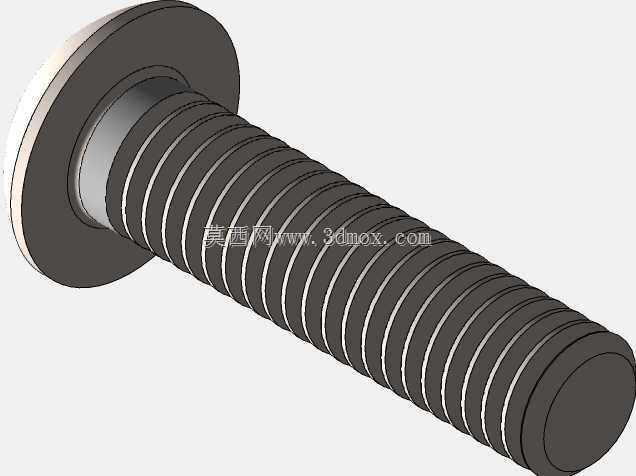

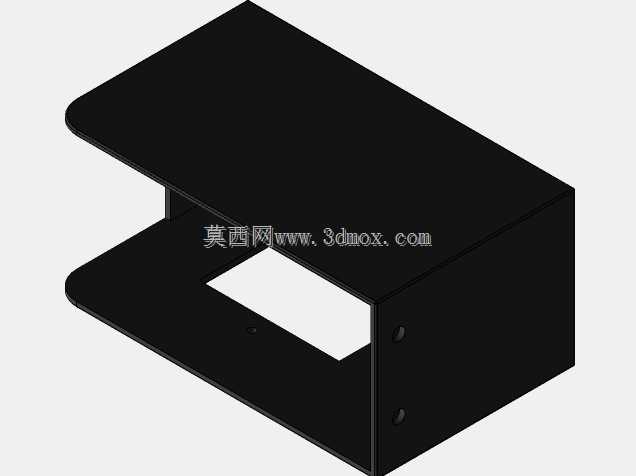

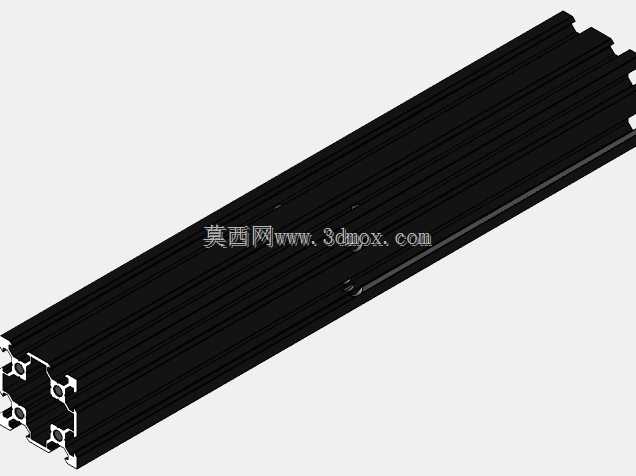

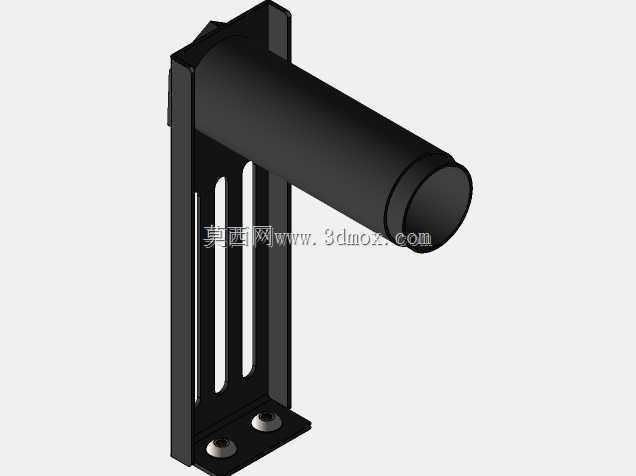

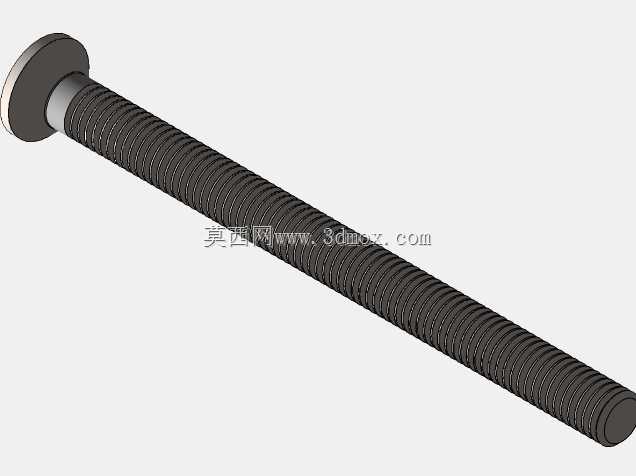

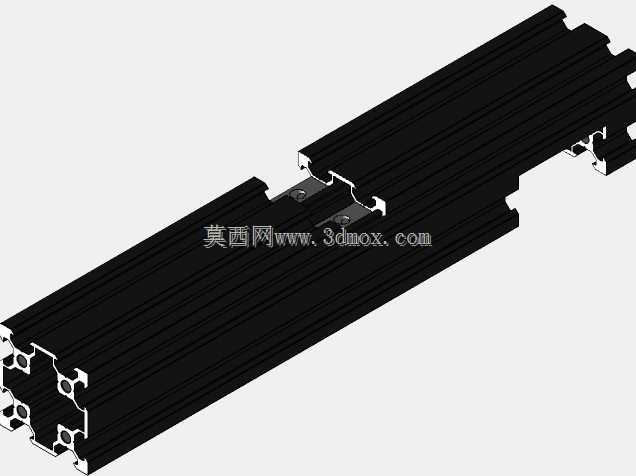

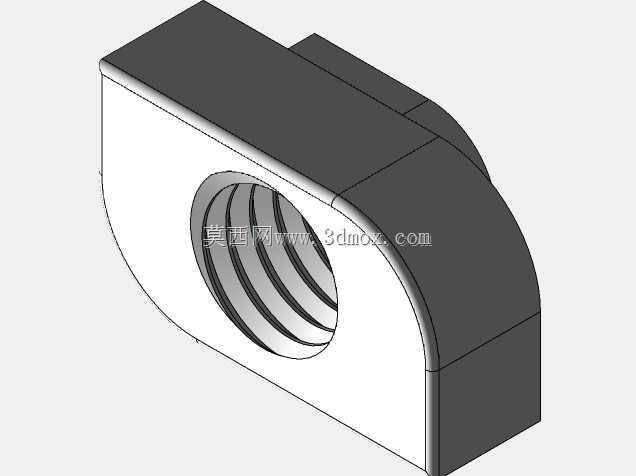

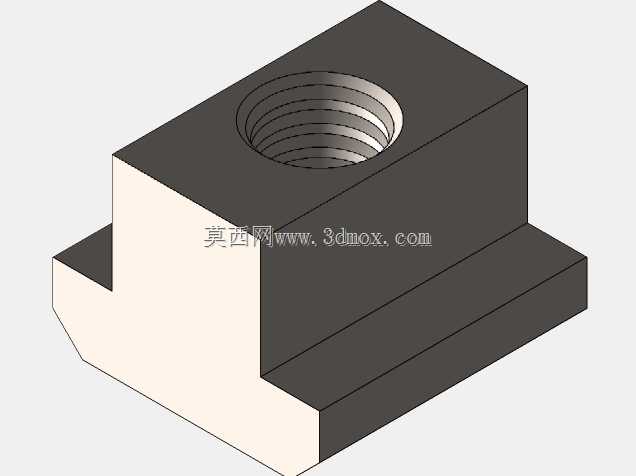

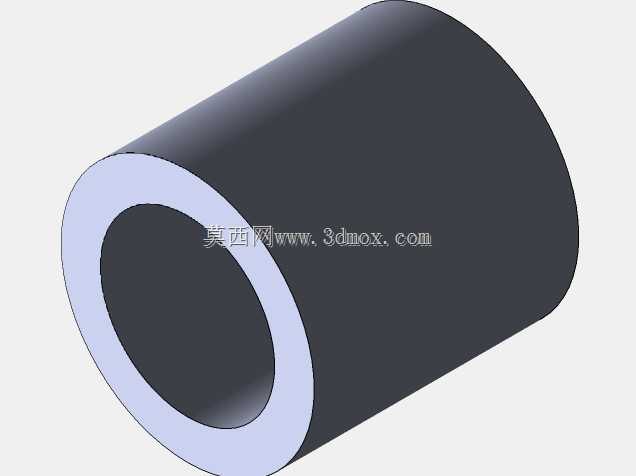

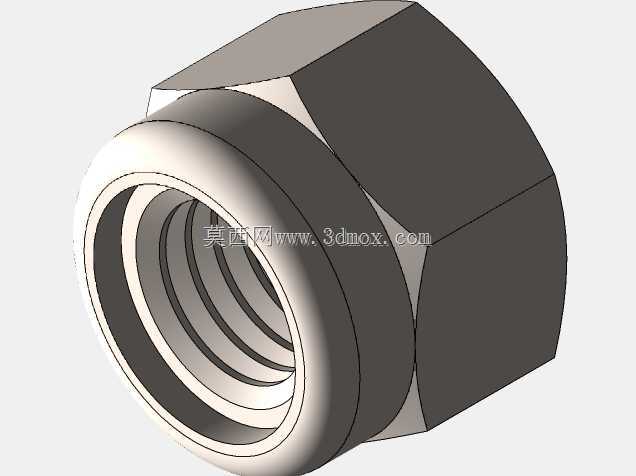

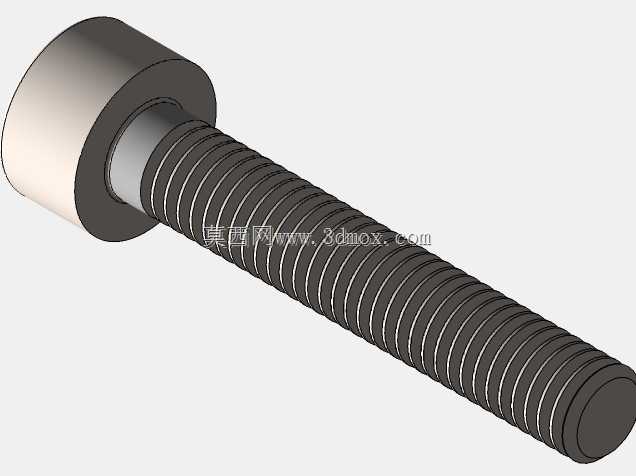

之前帮实训教室改这批机器时，发现原厂的屏幕安装座是薄塑料件，学生频繁按动按键后三个月就出现了安装柱断裂的问题，这次定制结构里把屏幕安装座的固定柱做了加强筋，同时把走线槽从侧面改到了安装座背面，不会再出现线材被旋钮勾住的情况。型材拼接的位置特意加了隐藏式的定位销孔，不用靠角码的螺丝硬顶定位，组装时只要把销钉敲进去，框架的垂直度就能控制在0.1mm以内，省了反复调框架的时间。做单零件建模时没做多余的轻量化镂空，毕竟桌面级设备的机架要扛住长期来回运动的震动，壁厚留的余量足够支撑长时间打印的工况，不会用几个月就出现型材连接处松动的问题。

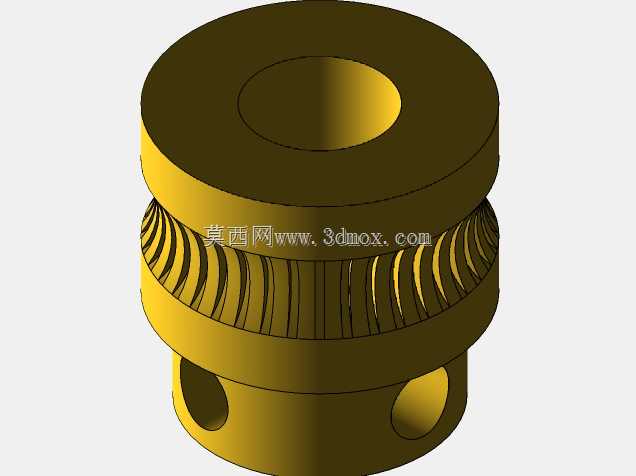

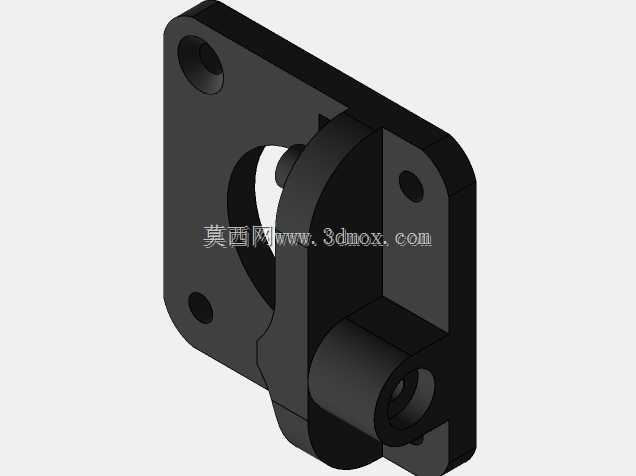

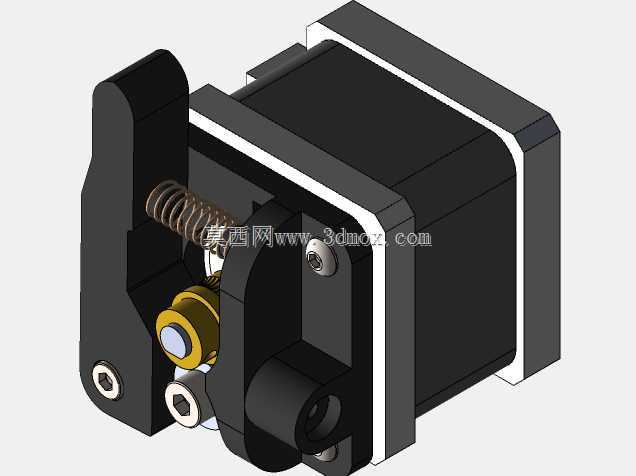

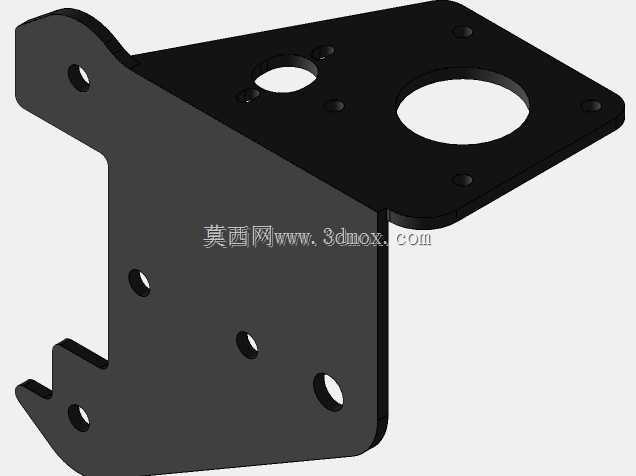

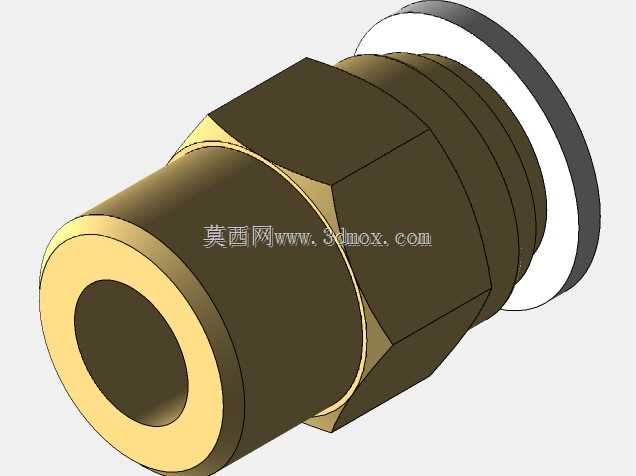

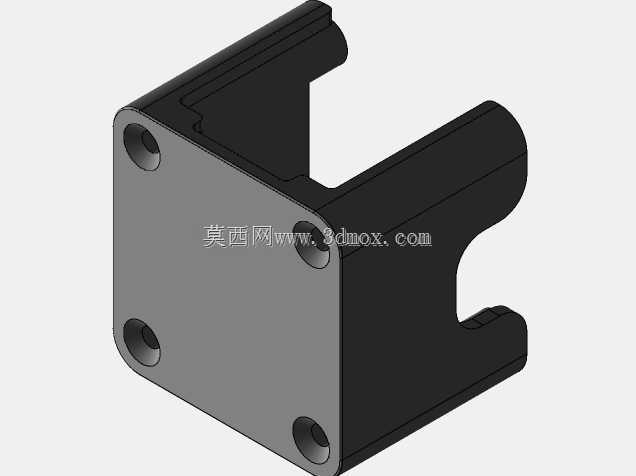

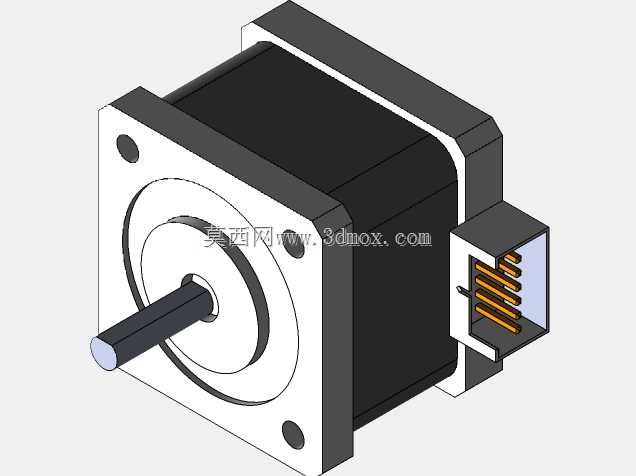

当初做运动动画演示时，特意把挤出机的送料动作、Z轴的抬升动作、热床的归位动作都拆成了单独的可演示片段，给学生讲设备原理时不用拆真机，拖一下动画进度条就能看清每个部件的运动逻辑，比对着静态图纸讲容易理解太多。处理跨软件转档的曲面破面问题时，把所有型材的端面倒角都重新做了实体化，不会出现转成STEP格式后部分面丢失的问题，拿去做有限元分析或者加工编程都能直接用，不用再花时间补破面。
