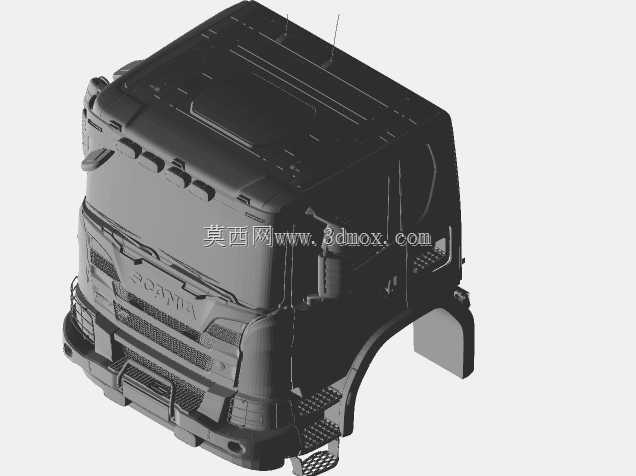

斯堪尼亚重卡驾驶室外观结构设计

之前帮改装厂做重卡外饰改款方案的时候，最先碰到的麻烦就是原车驾驶室曲面的扫描点云有0.3mm的拼接错位，前脸格栅区域的倒角棱线扫出来全是毛边，要是直接顺着点云拉曲面，后期开注塑模的时候分型面会跑位，格栅条的脱模斜度根本没法保证。做前脸曲面的时候特意把格栅的安装卡扣位留了0.15mm的装配余量，之前做同类型改款的时候吃过亏，卡扣位留少了，夏天塑件热胀之后格栅装上去会翘边，拆下来的时候还容易把卡扣掰断。侧围的登车踏板支架我特意把安装孔位做成长圆孔，之前做样件的时候发现车架焊接公差能到0.5mm，圆孔根本对不上，长圆孔能抵消焊接带来的位置偏差，装配的时候不用反复敲打工件调整位置。跨软件转STEP格式的时候，一开始后视镜支架的小倒角面全碎成了三角面片，后来把倒角公差从0.01调到0.05，既不影响外观的顺滑度，又解决了转档破面的问题，导进渲染软件的时候不会出现黑面。车顶的导流罩安装位我特意加了两条隐藏的加强筋，之前做路试的时候发现高速行驶下导流罩会有轻微抖动，加了筋之后共振点直接避开了常用车速区间，不用额外加隔音止震垫。前脸的SCANIA标识我做了分体式的安装柱，后期要是换定制标识不用整个换前脸面板，直接拧下螺丝就能替换，省了不少改件成本。侧窗的密封胶条安装槽我把深度加深了0.2mm，之前样件装胶条的时候压不紧，下雨天会有渗水的问题，加深之后胶条的压缩量刚好够，高压水枪冲也不会漏。做渲染的时候特意把材质的颗粒度调得和真实卡车的哑光黑塑料一致，不会像玩具模型那样反光太假，给客户看方案的时候一眼就能看出实车的质感。
