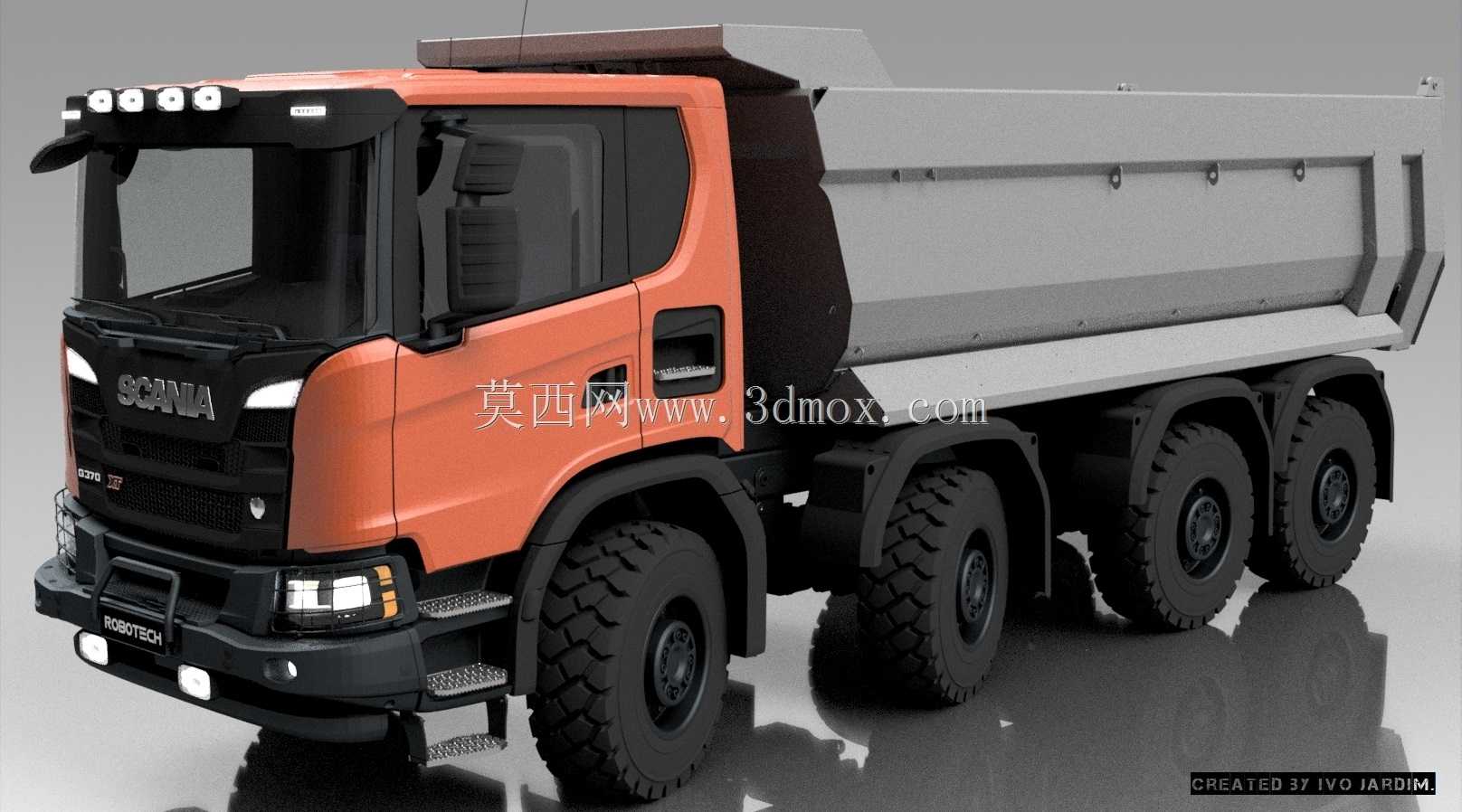

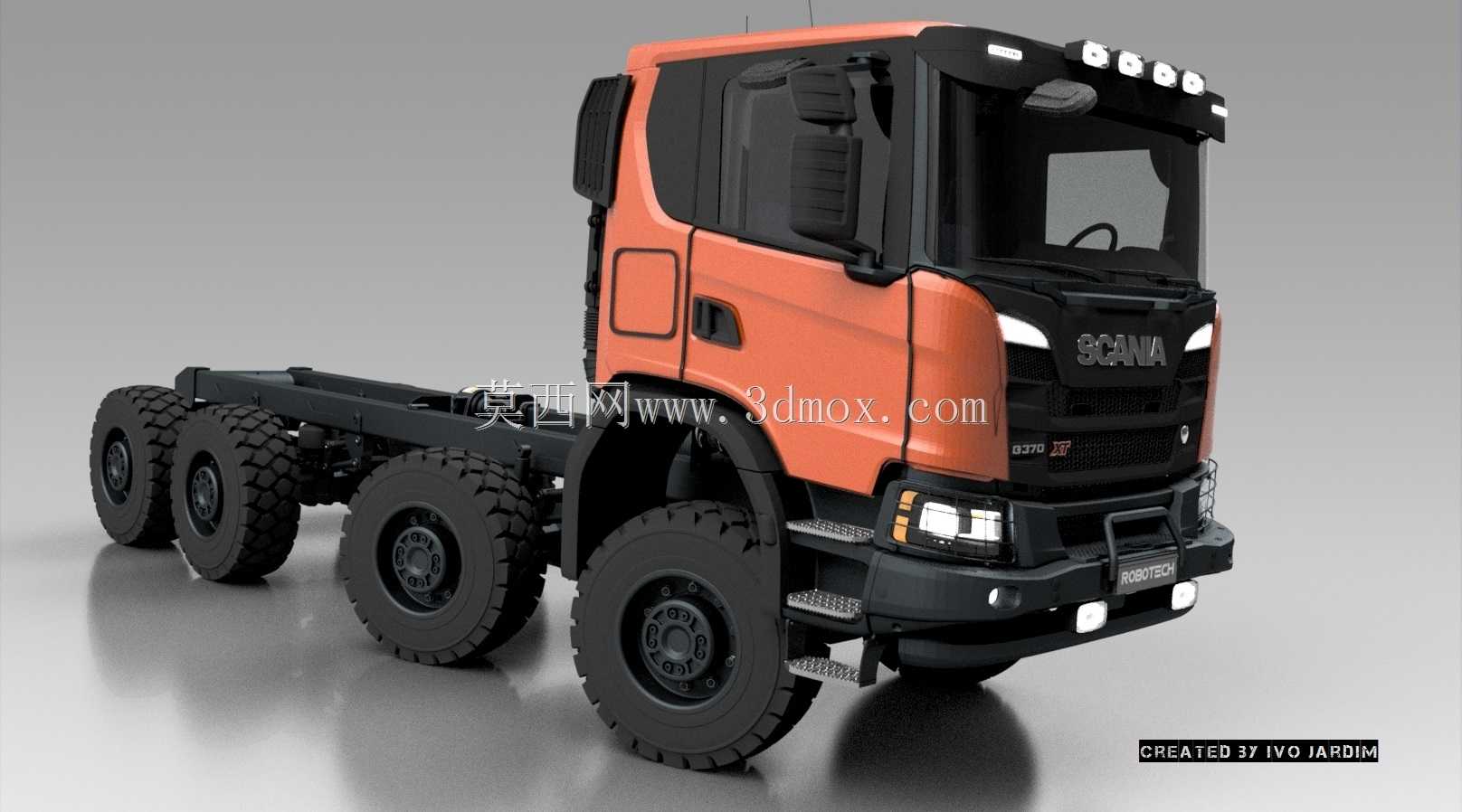

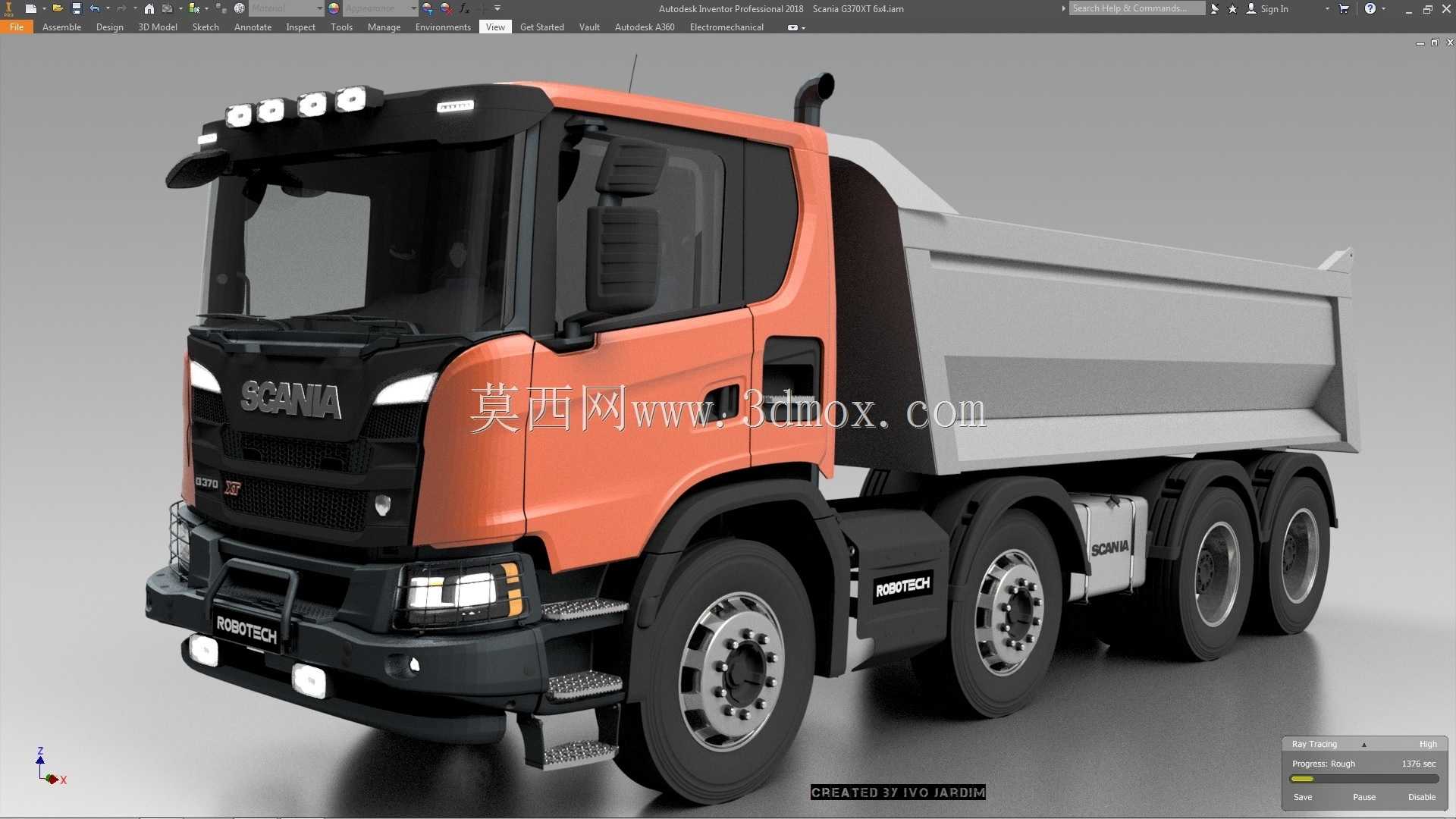

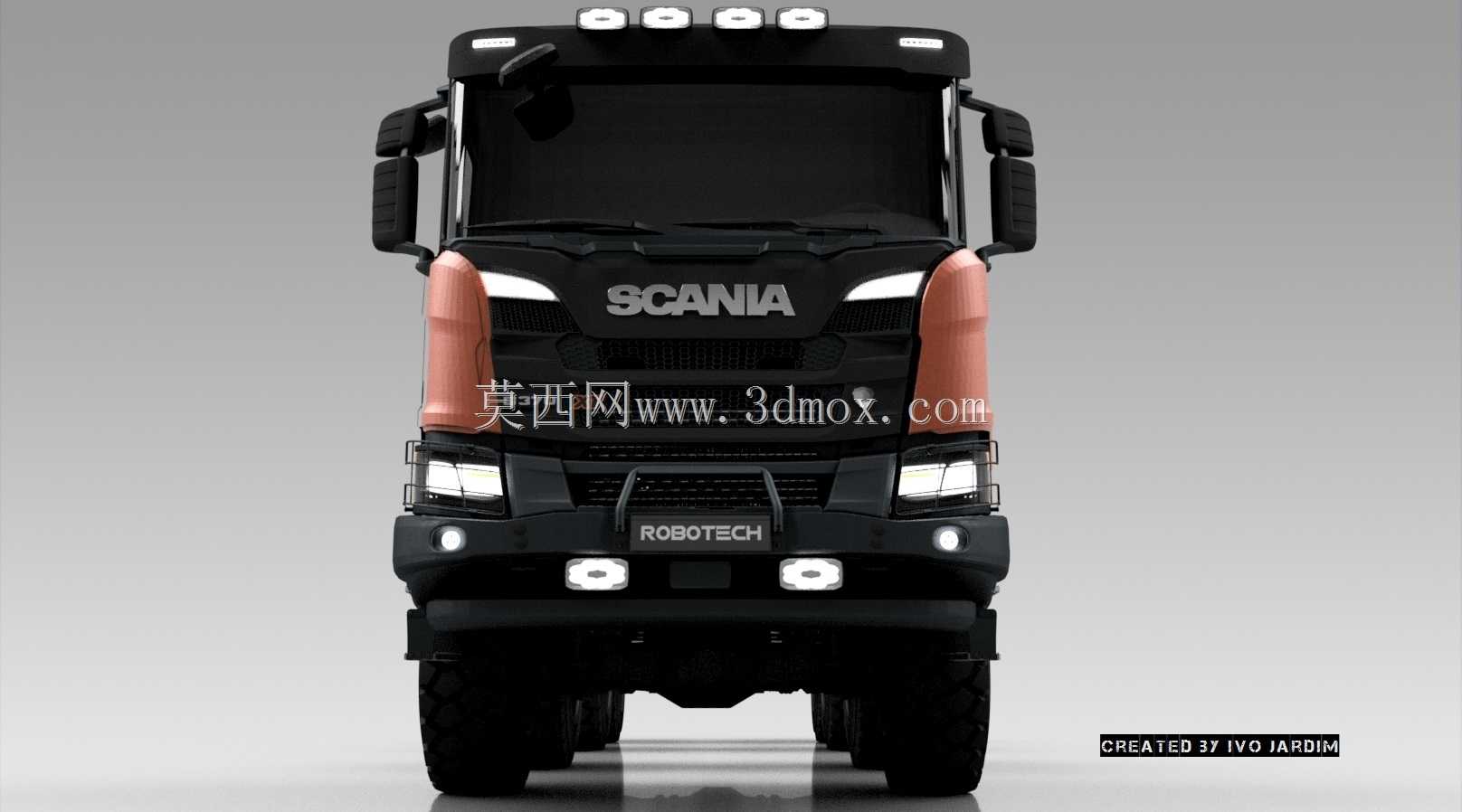

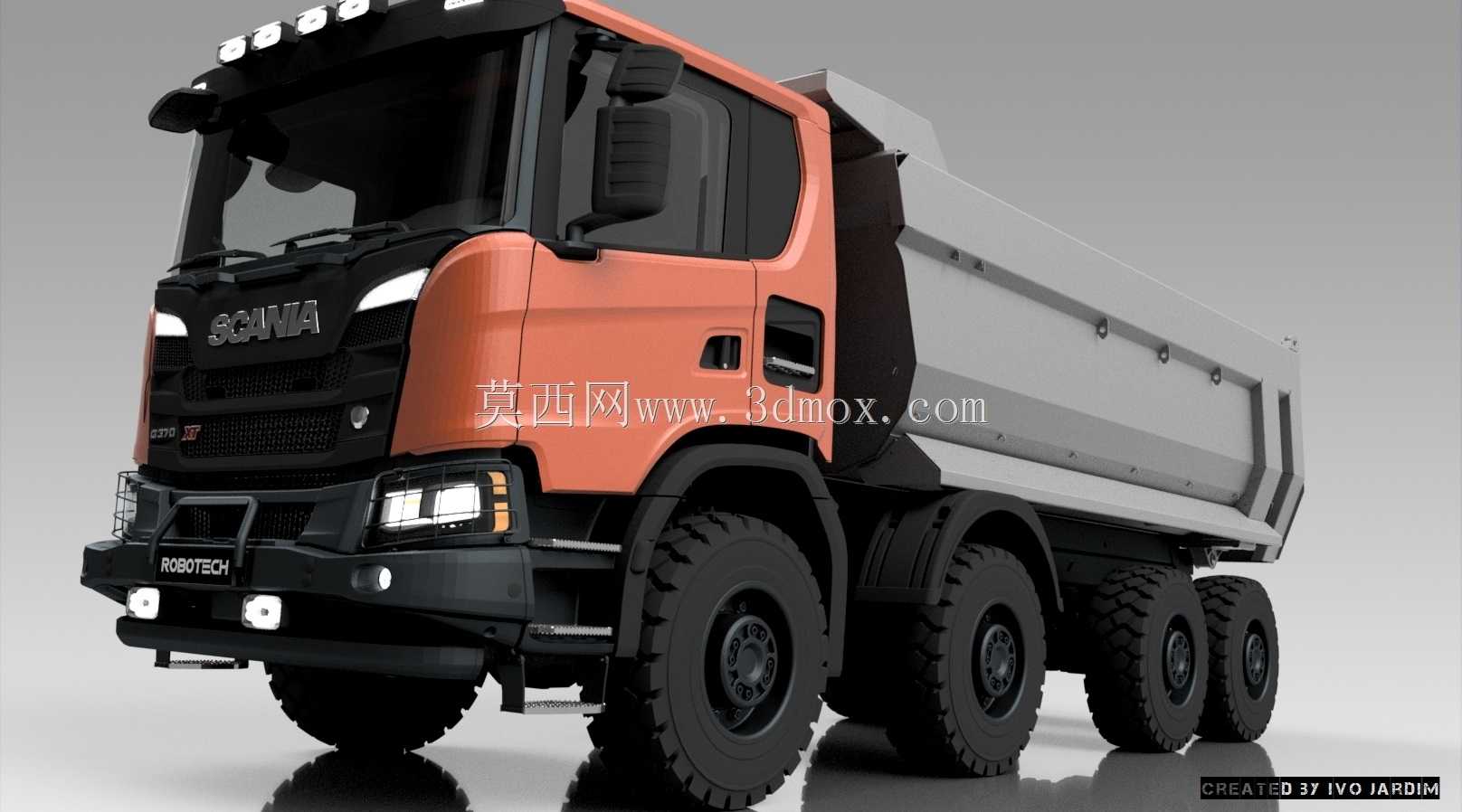

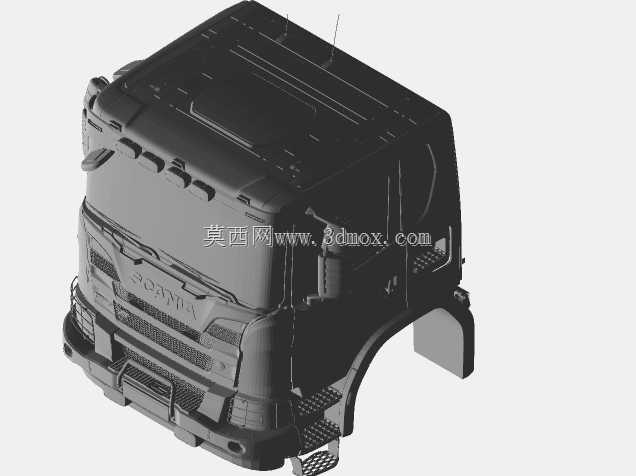

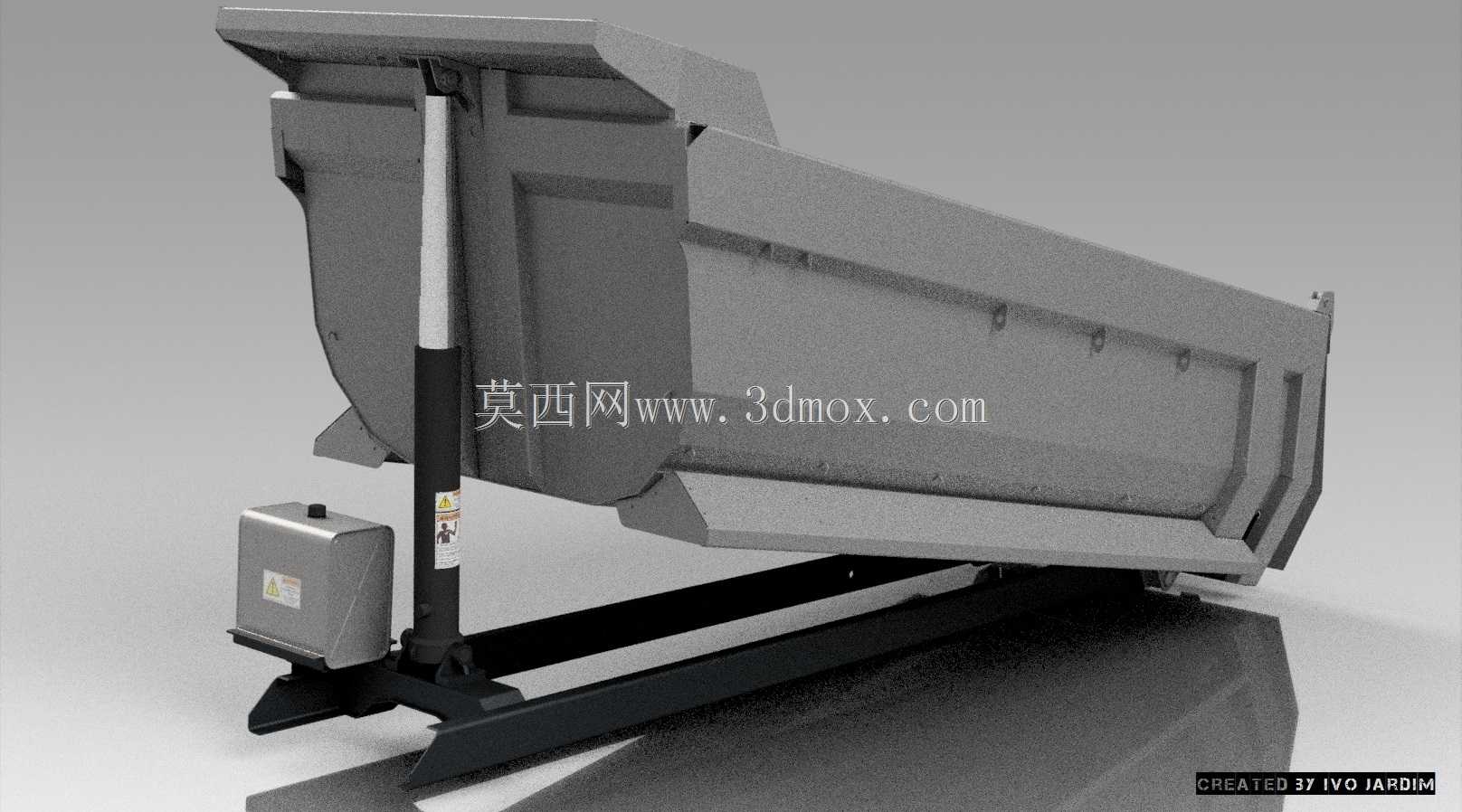

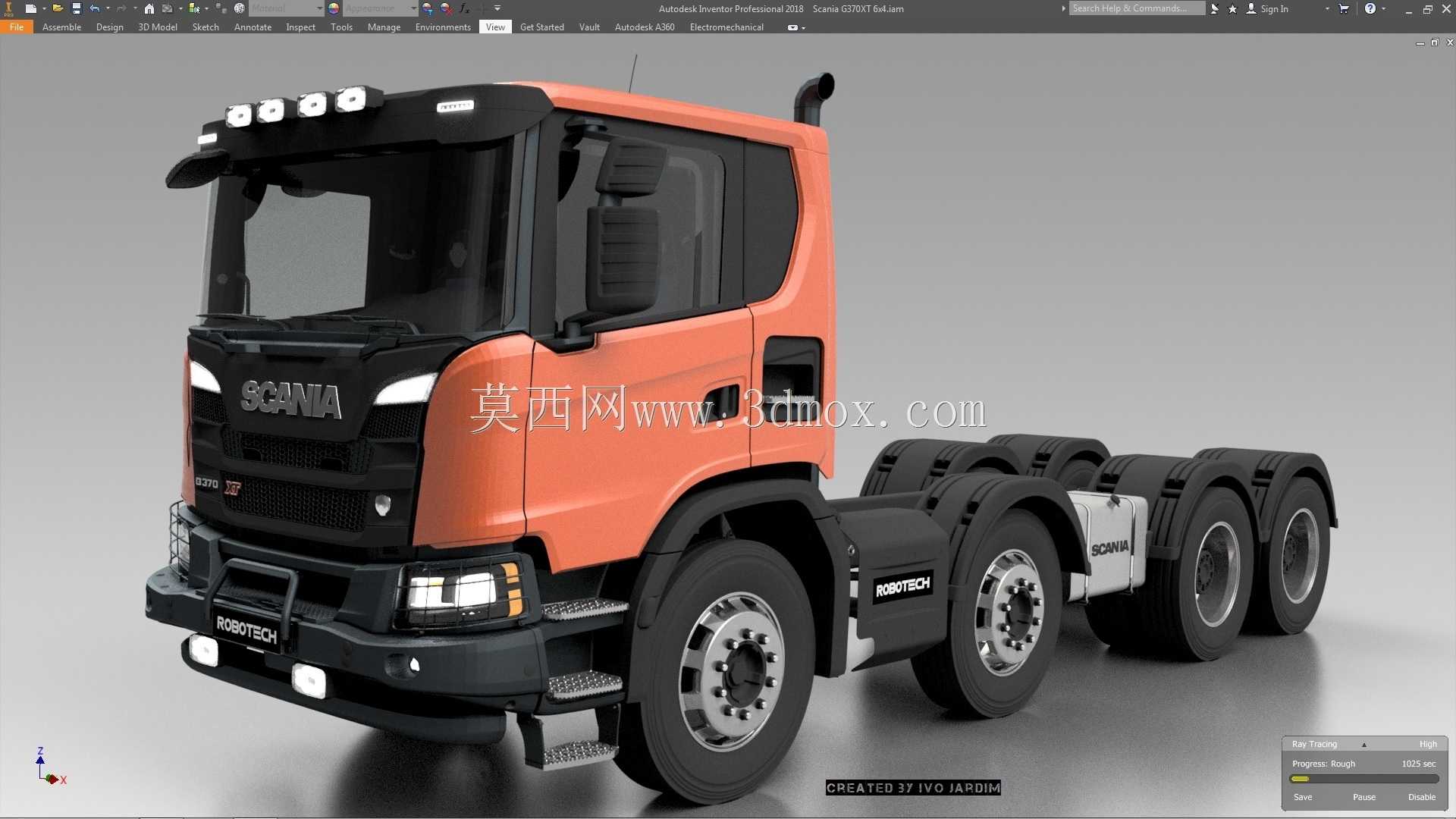

斯堪尼亚G370 XT 8x8重型卡车底盘结构

当初做这套底盘结构的时候，最先踩的坑是车架纵梁焊接后的毛刺处理，一开始按常规商用车的公差留了0.2mm的焊后打磨余量，结果8x8布局的多轴悬架安装座孔位同轴度直接超差，第三桥和第四桥的推力杆安装面差了快0.3mm，装上去之后悬架行程卡滞，过颠簸工况的时候轮胎偏磨的模拟数据直接飘红。后来调整了切削参数，把纵梁拼接后的铣削进给量从1200mm/min降到800，特意给每个悬架安装座留了单独的精加工基准，才把同轴度公差控制在0.08mm以内，刚好满足重载越野工况的形变冗余要求。

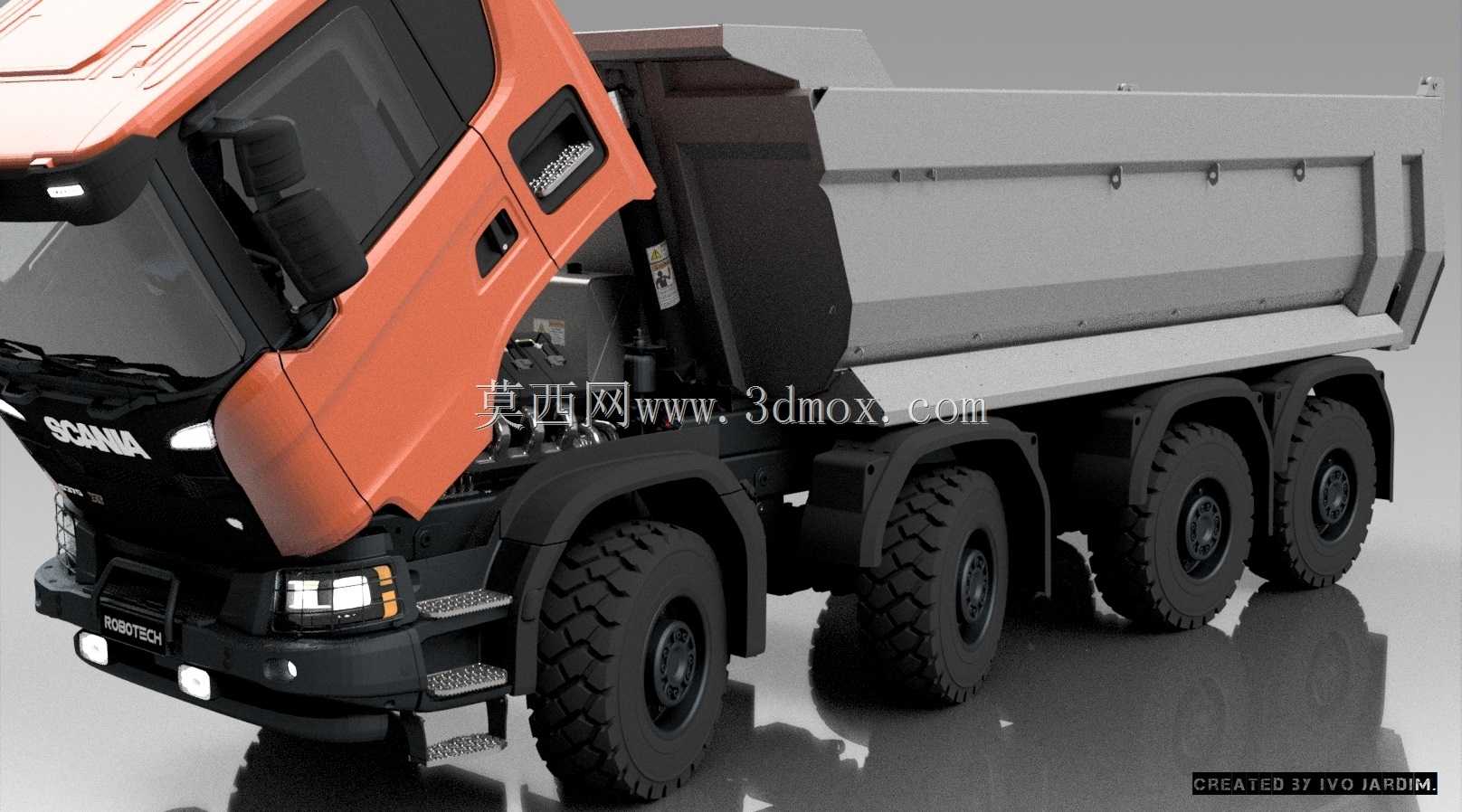

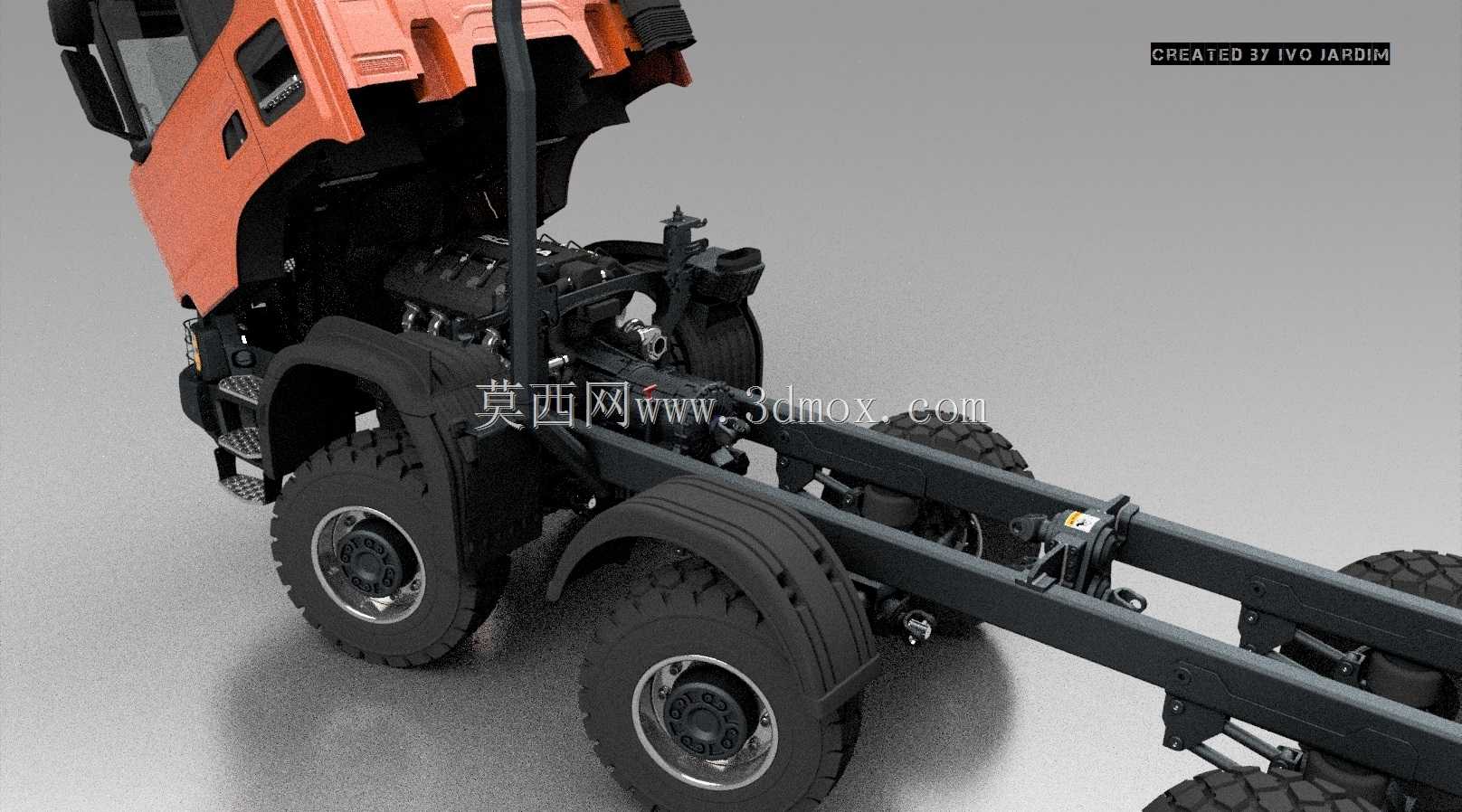

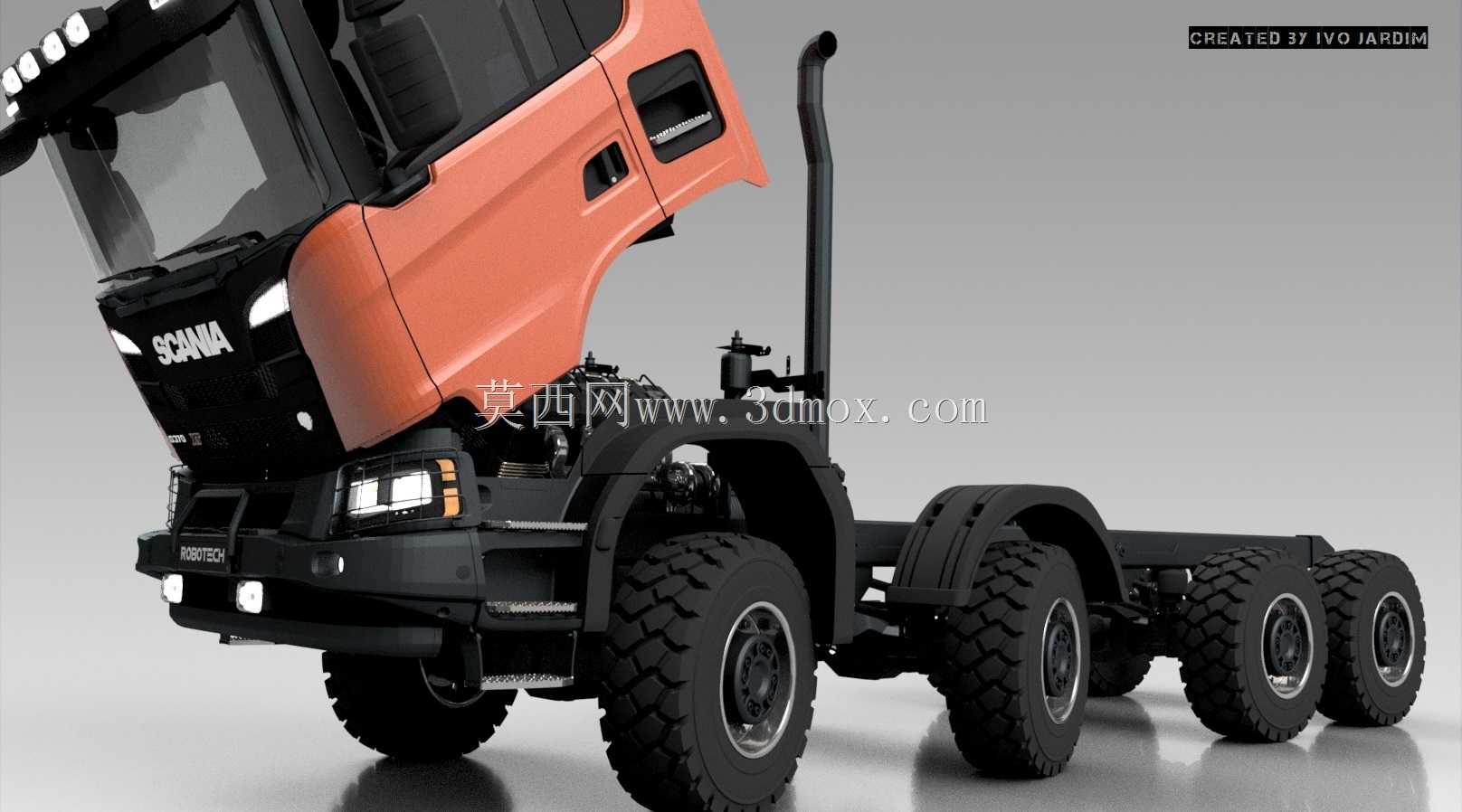

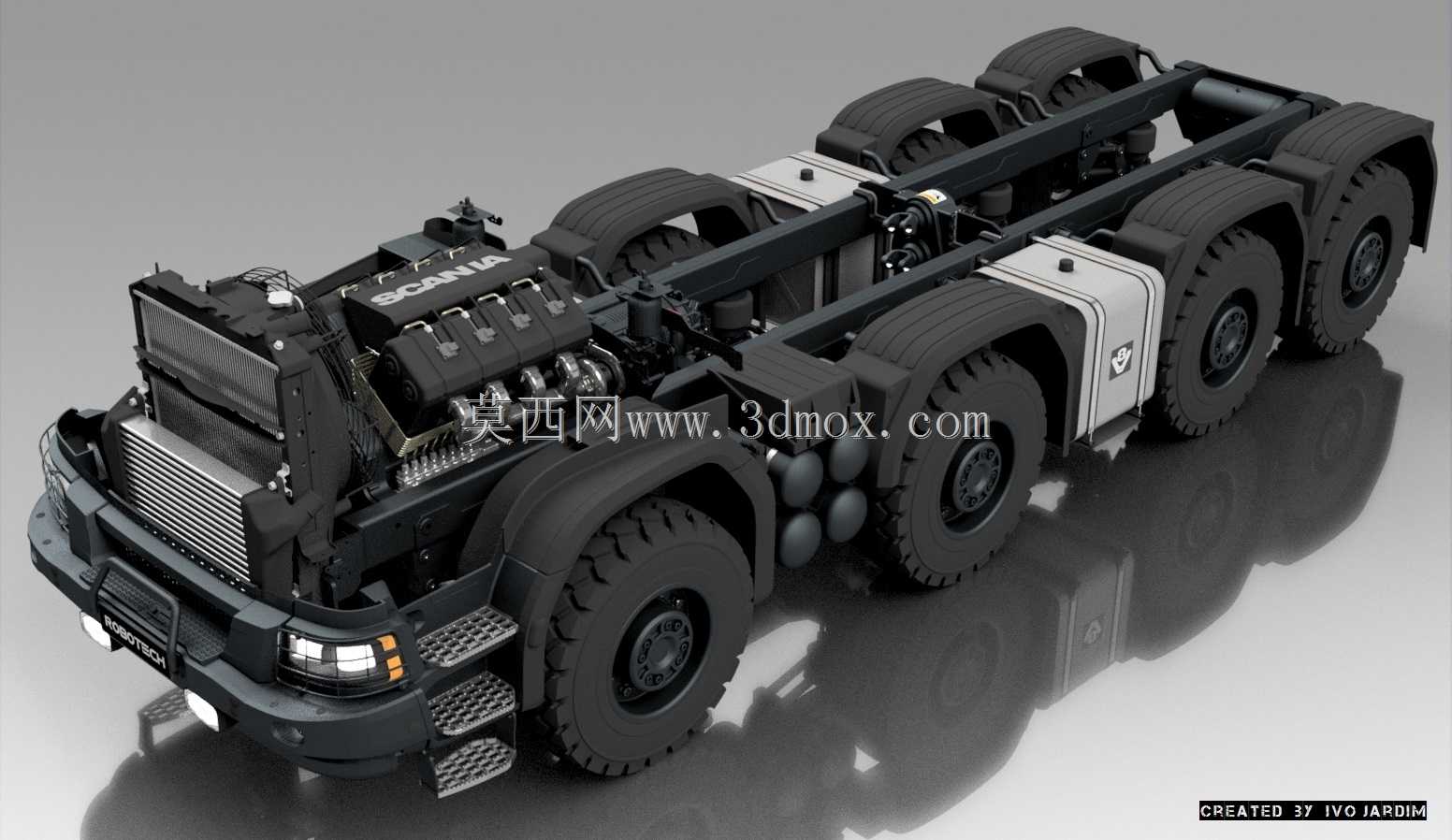

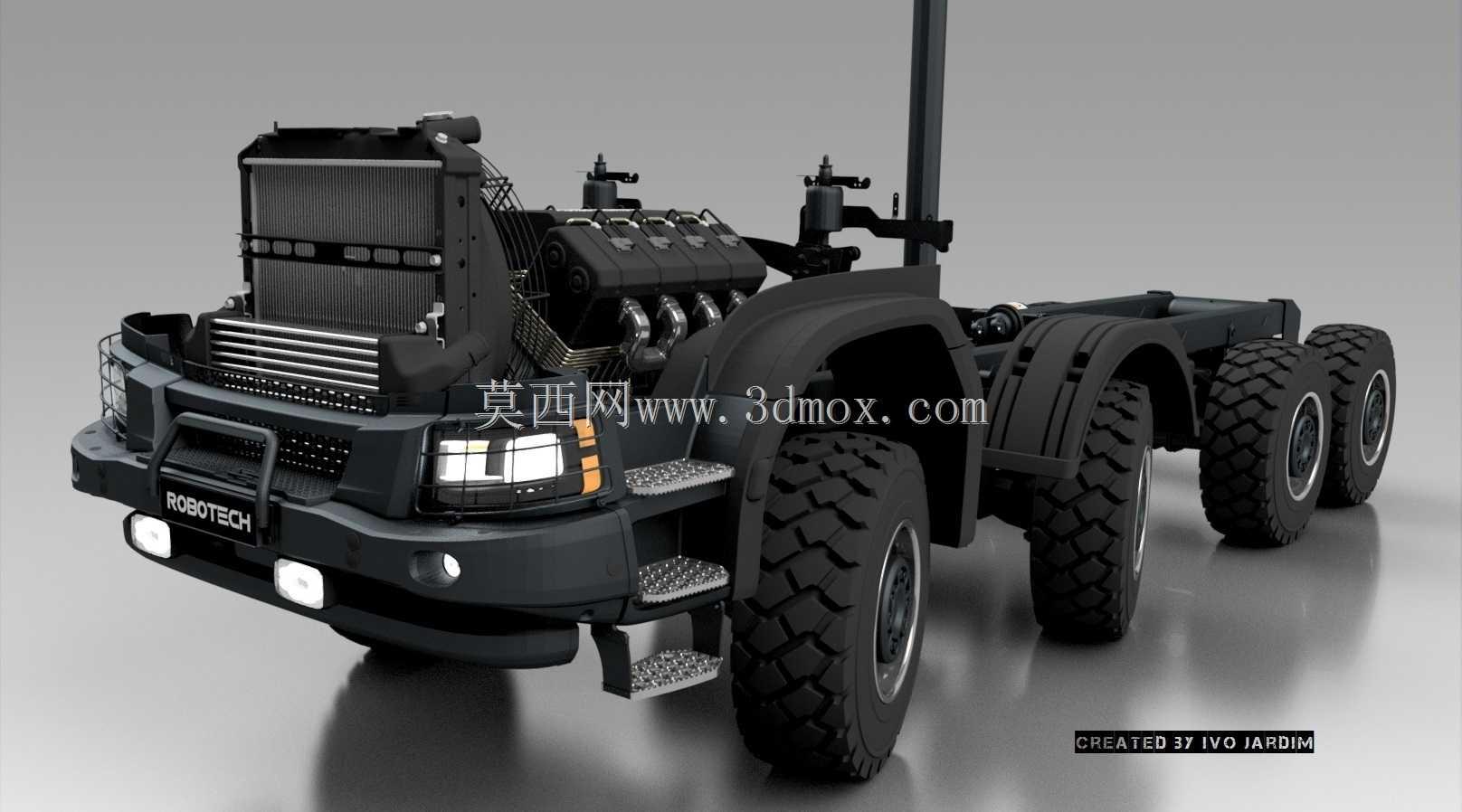

做动力总成布置的时候没少纠结，斯堪尼亚这款V8发动机的外围附件布局本来就紧凑，8x8的分动箱要给四个桥分配动力，一开始把储气筒放在车架内侧，结果转向的时候前桥的拉杆和储气筒支架干涉，打满方向的时候会蹭到气管，后来把储气筒挪到发动机侧后方的空位，还特意调整了电瓶箱的安装角度，给转向拉杆留足了25mm的安全间隙，就算是悬架极限压缩的时候也不会碰到底盘附件。跨软件转档的时候也出了问题，一开始把曲面文件导成通用格式的时候，轮胎胎面的防滑纹碎面多到数不清，渲染的时候直接破面，后来把轮胎的实体和花纹分开做层级，胎体用实体建模，花纹用曲面投影切割，转档之后的破面率直接降到了0.2%以下，连轮胎侧壁的标识细节都能完整保留。

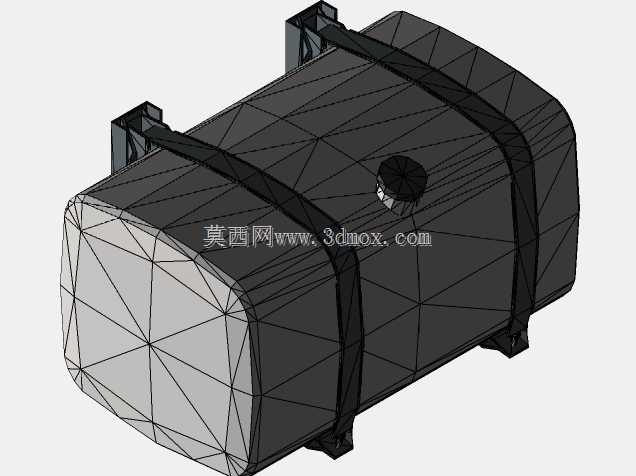

多轴传动的结构取舍也费了不少功夫，一开始想把每个桥的差速锁结构都做全可动的细节，结果整个装配体的零件数快破两千，转动的时候卡得根本动不了，后来把不影响外观展示的差速锁内部结构做了简化，保留外部的拨叉和管路接口，既不影响整体结构的展示效果，还能让整个底盘的转动逻辑顺畅，每个桥的传动轴都能跟着车轮同步转动，转向的时候前两桥的拉杆联动也没有卡顿。做的时候还特意核对了实车的底盘布局，油箱和尿素罐的位置、空滤的进气走向、排气管的隔热层包裹范围，都是按实车的1:1比例还原的，就连车架上的线束固定卡扣位置都没随便乱摆，避免出现和实车布局不符的低级错误。之前做实训项目的时候见过不少同学做卡车底盘只堆个车架和轮胎，根本不考虑实际装配的干涉问题，这次做的时候特意把每个连接点的螺栓规格、安装空间都留足了，就算是拿去做装配模拟，也不会出现工具伸不进去拧螺栓的情况。
