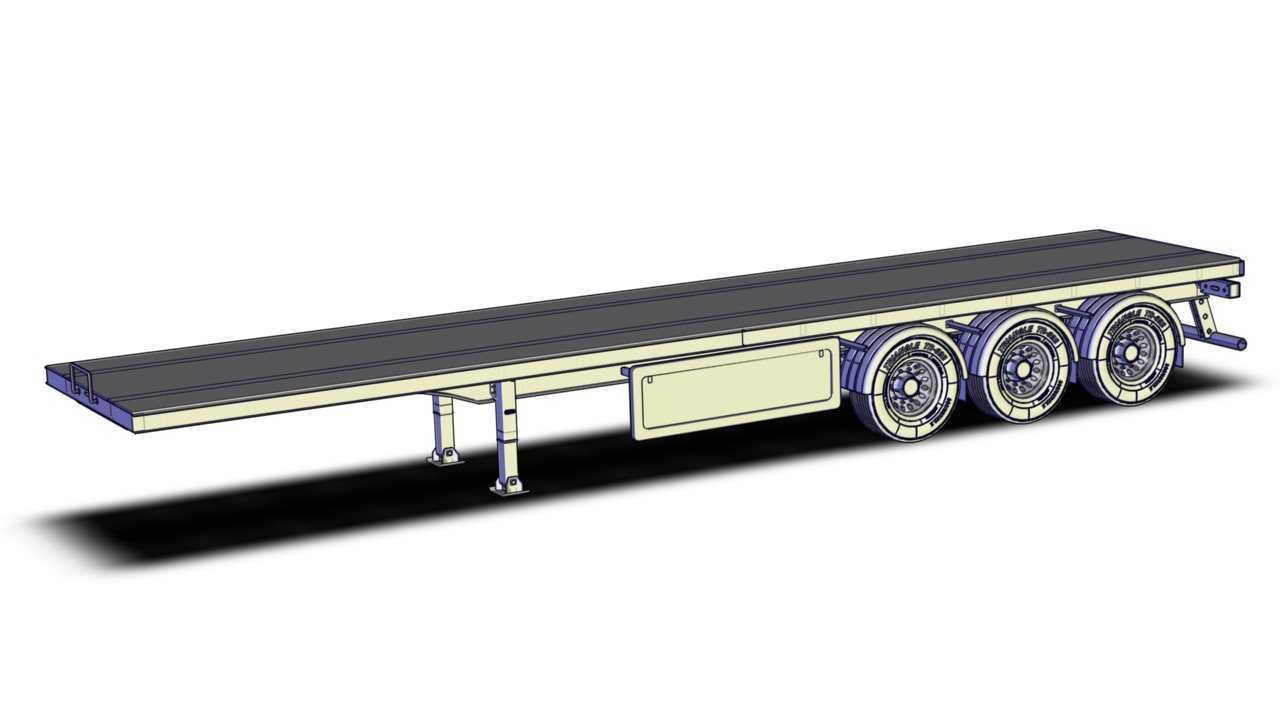

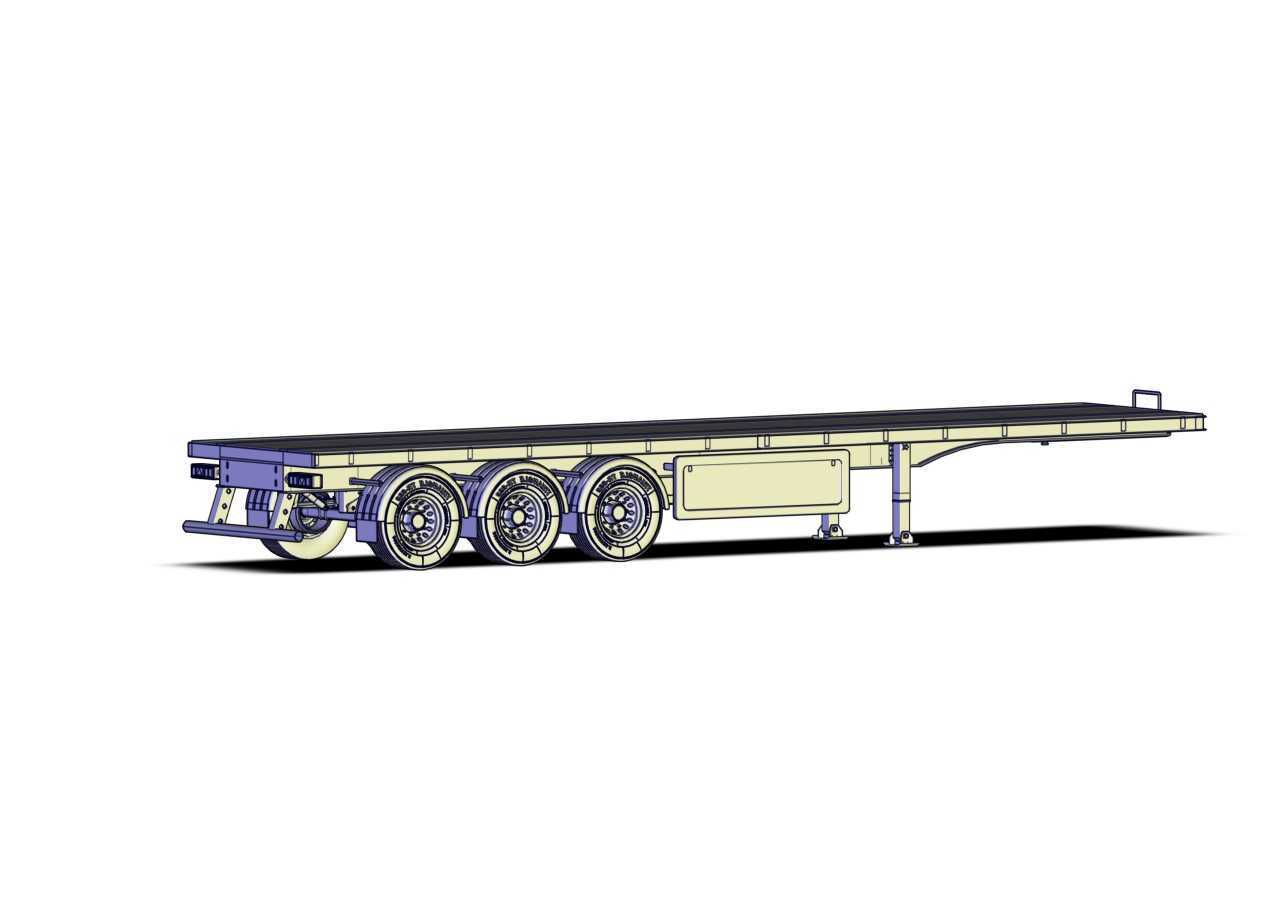

41英尺35吨载荷平板半挂车结构设计

刚拿到这套半挂车的工况需求时，最先卡壳的是支腿与车架主梁的配合公差，之前做同类型短轴距挂车时，支腿焊接后容易出现0.8mm的装配偏移，满载静置时会出现单侧支腿受力过载的问题，这次特意把支腿安装座的定位基准从车架边梁改到了主梁腹板内侧，预留了0.3mm的焊接收缩余量，避免焊接变形导致支腿落地时受力不均。

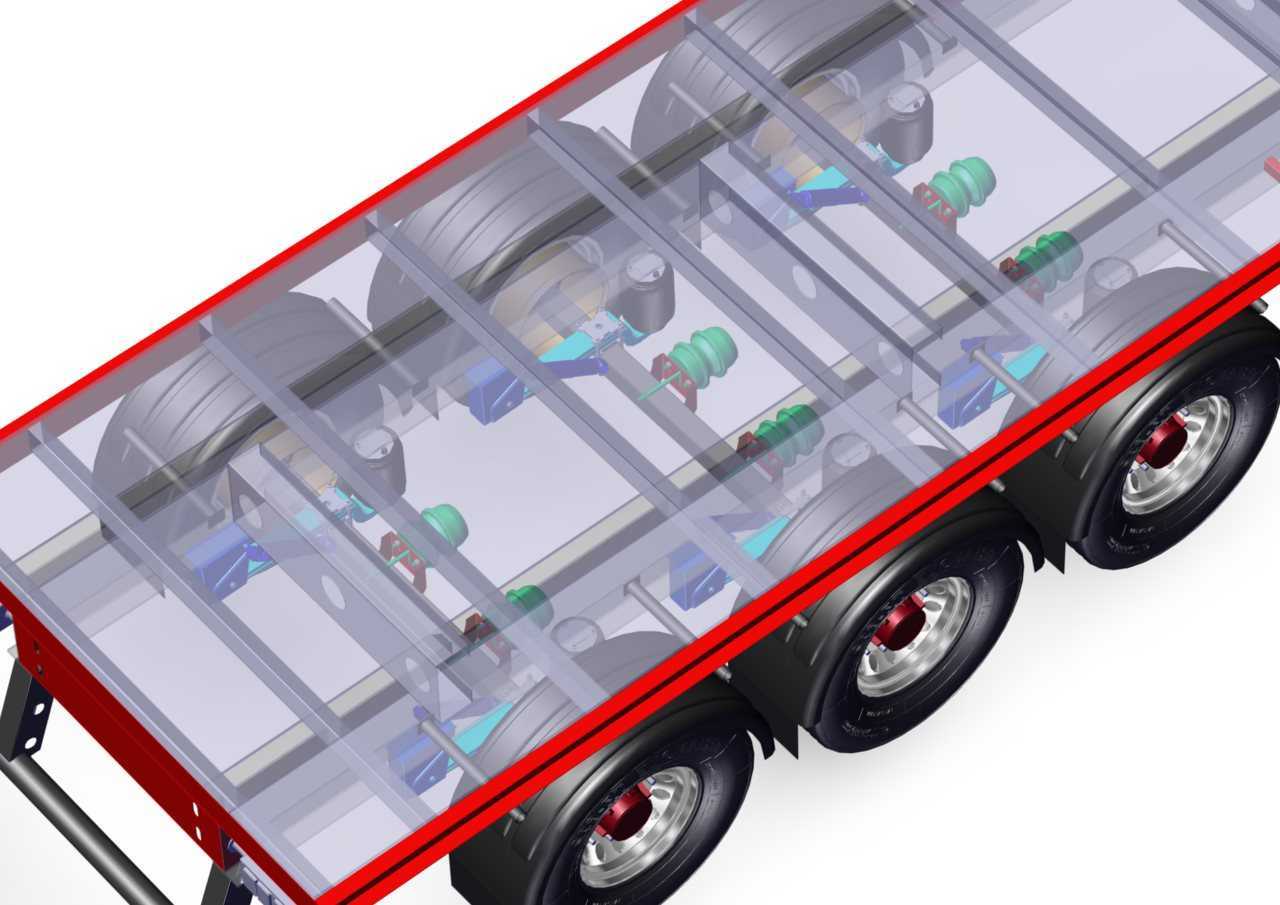

做车架承载面的时候，一开始把货台面板厚度设成了6mm，算下来整备质量超了210公斤，后来把面板下方的横梁间距从400mm调整到350mm，局部重载区域加了3mm厚的加强筋，面板厚度降到5mm，既满足35吨额定载荷下的挠度要求，还把整备质量压到了合规区间，不会出现上牌时超重的问题。跨格式转档的时候，一开始STEP格式导出后轮胎的橡胶纹理面出现了破面，反复调整导出公差才把曲面缝隙控制在0.01mm以内，渲染的时候特意把车架侧边的工具箱做了细节分层，箱门的铰链、锁扣都留了可活动的装配间隙，不是死结构。

车桥部分选的是三轴布置，轴距按41英尺货台的载荷分布做了匹配，最前桥和最后桥的载荷分配差控制在5%以内，避免转弯时单轮过载爆胎。之前做实训项目时见过学生把制动气室的安装位置留错，和轮胎转向间隙只剩10mm，这次特意把气室支架往车架内侧挪了25mm，满载颠簸时也不会和轮胎发生干涉。货台前端的牵引销位置按通用货运场站的接驳标准做了定位，和市面上主流牵引车的鞍座高度完全匹配，不用额外做转接调整。

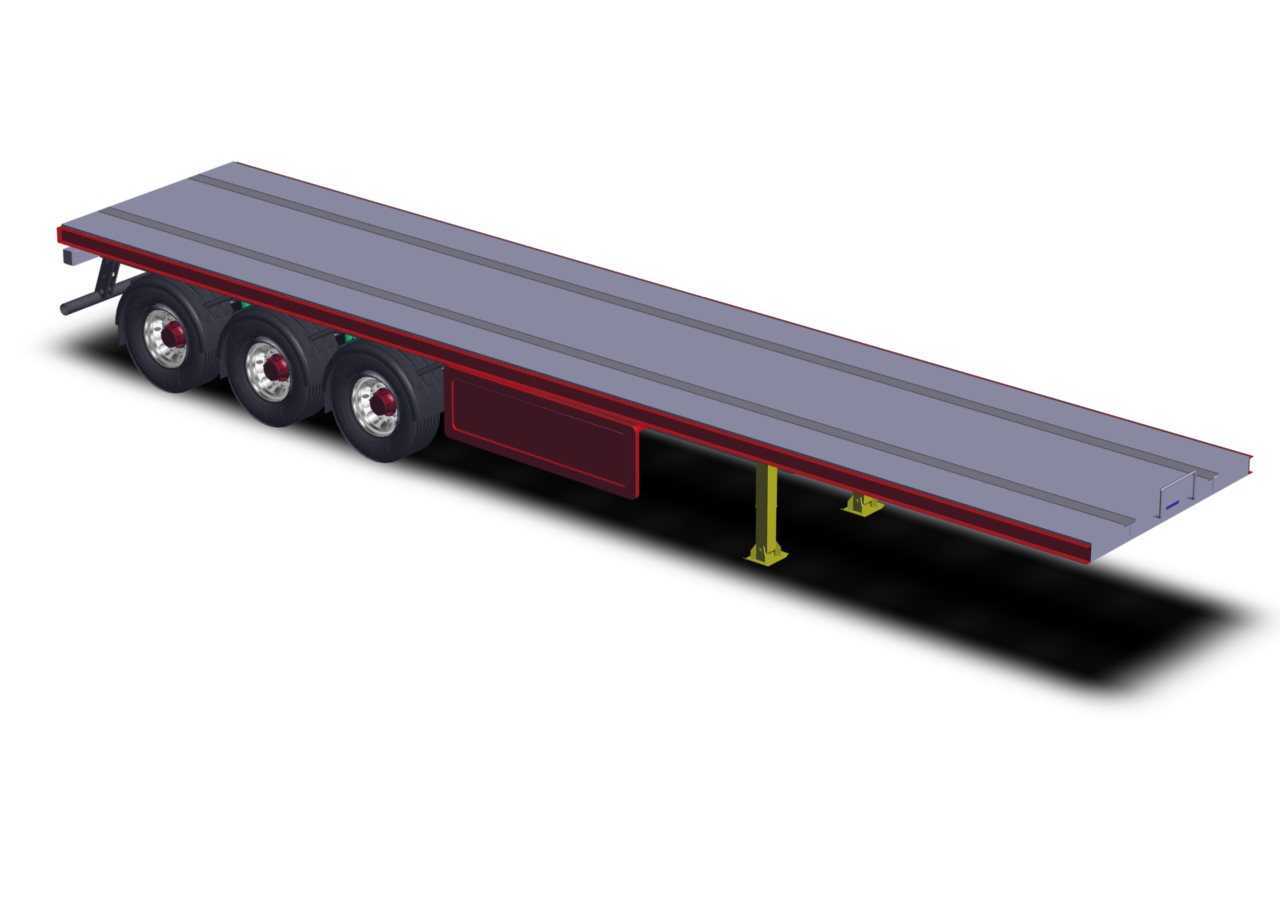

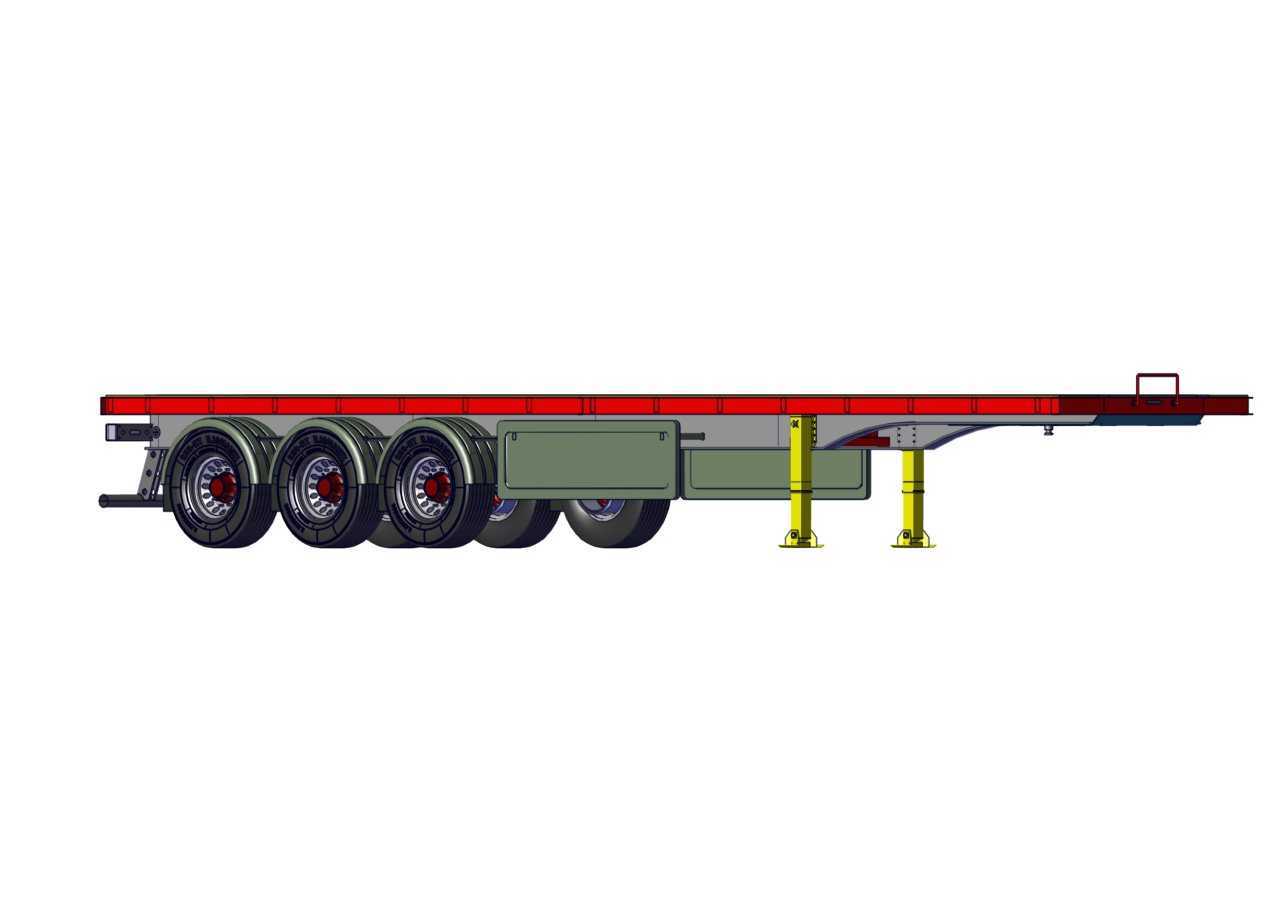

侧边的防护栏一开始做的是整体式结构，后来考虑到后期维修更换的便利性，拆成了三段螺栓连接的模块，单段损坏不用整根更换，能降低运维成本。尾部的爬梯扶手做了可翻转的结构，行驶时翻倒贴在货台端面，不会超出整车外廓尺寸，装卸货时翻起就能当扶手用，符合货运车辆的外廓尺寸规范。做渲染的时候特意把支腿的黄色警示色、车架的军绿色漆面、货台面的耐磨红漆做了材质区分，金属漆面的颗粒感、轮胎橡胶的哑光质感都调了三次参数，不会出现塑料感过重的问题。转IGES格式的时候特意把所有小零件的图层做了归类，后期做有限元分析的时候可以直接隐藏非承载件，不用重新拆分零件。
