立式承压储液罐体工业结构设计

　　在化工生产、食品加工、制药提纯以及工业水处理的生产环节中，这类立式承压罐体是核心的过程装备之一，区别于卧式储罐，立式结构的占地面积更小，更适合厂房空间纵向充裕、物料需要依靠重力完成进出料的工艺场景。从实际使用场景来看，这类罐体常被用作承压反应的容器载体、带压物料的中间缓存单元，或是需要维持一定内压的气液分离装置，比如在精细化工的溶剂回收工段，罐体需要承受0.1-1.6MPa的工作内压，同时要适配不同温度下的物料腐蚀特性，因此在结构设计阶段就需要兼顾承压稳定性与接口的工艺适配性。

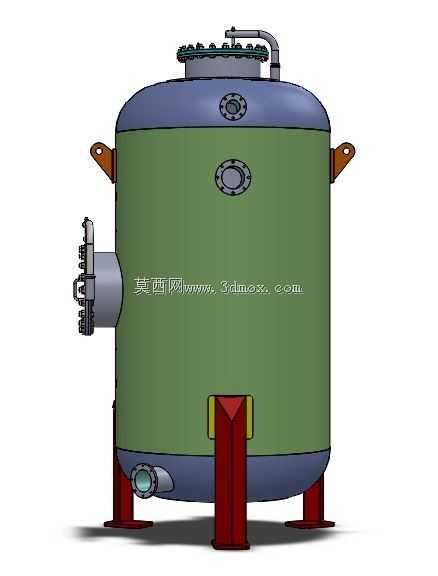

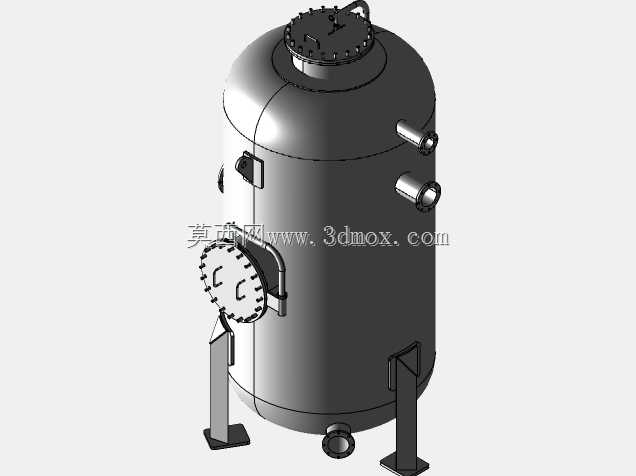

　　从结构设计思路来看，该罐体采用标准椭圆形上下封头搭配圆柱形筒体的经典承压结构，这种结构的应力分布均匀，在相同容积和承压等级下，材料利用率比平盖结构高出30%以上，能够有效降低筒体壁厚，控制设备整体重量。筒体底部采用三个均匀分布的支腿式支撑结构，支腿与筒体之间设置有加强垫板，避免支腿焊接位置的局部应力集中，支腿底部预留有地脚螺栓安装孔，安装时需要保证基础平面的水平度偏差不超过1/1000，防止罐体承压后出现附加弯曲应力。

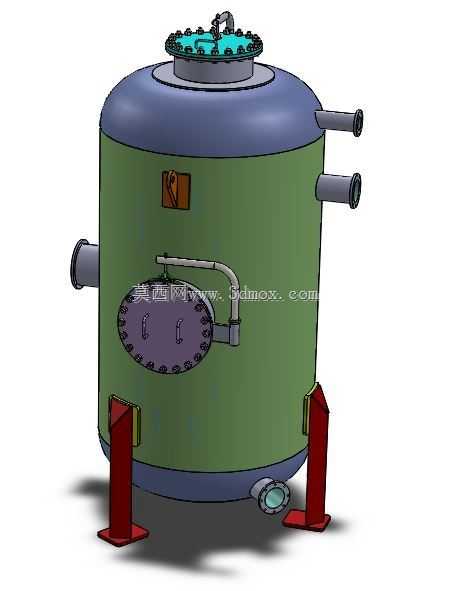

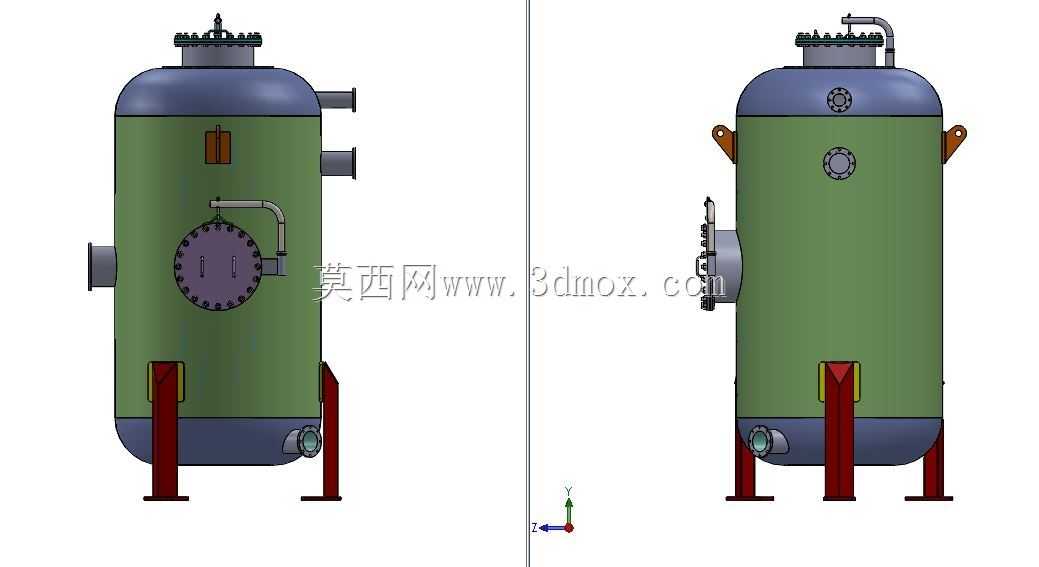

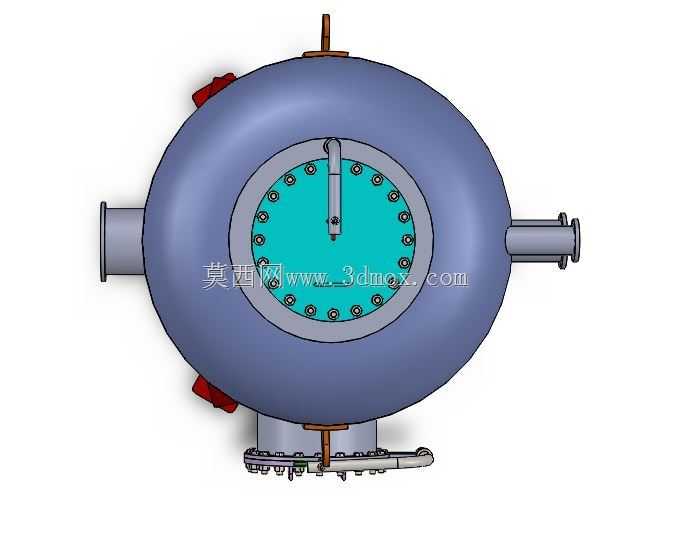

　　罐体的接口布局完全围绕工艺操作需求设置：顶部设置带法兰快开结构的人孔与工艺接管，方便检修人员进入罐体内部清理、更换内件，同时顶部接管可用于进料、排气、安装压力表与安全阀等安全附件；筒体侧面分布三个不同高度的侧向接管，分别对应不同工艺需求的进出料、测温测压元件安装、以及循环介质的接入，其中侧向的椭圆人孔设计是为了方便运行过程中无需排空整罐物料即可完成局部检修，人孔的压紧螺栓采用均匀分布布局，保证密封面的压力一致，避免运行中出现泄漏。筒体下部设置的排污口位于罐体最低位置，配合罐体底部的微小坡度设计，能够保证停机时罐内残液完全排空，避免物料残留沉积造成罐体腐蚀或者交叉污染。

　　罐体外部设置的夹套结构（从侧向接管布局可判断）可用于通入蒸汽或者冷却水，实现罐内物料的加热或者冷却控温，夹套的导流结构设计能够保证换热介质在夹套内无流动死区，提升换热效率。在建模过程中，所有法兰密封面、接管的伸出长度、支腿的安装高度都严格遵循化工设备设计规范的要求，比如接管伸出筒体表面的长度不小于150mm，方便法兰螺栓的拆装操作，人孔的中心距离操作平台的高度控制在1200mm左右，符合操作人员的作业人机工程要求。

　　从安装边界来看，该罐体的安装需要预留顶部至少1.2倍人孔直径的检修空间，侧面接管位置需要预留阀门、管道安装的操作空间，支腿的安装基础需要做承重校核，能够承受罐体满水状态下的总重量加上1.2倍的动载荷系数。在实际选型应用中，这类罐体的壁厚计算需要根据设计压力、设计温度、材料许用应力、焊接接头系数等参数通过壁厚公式核算，同时要考虑腐蚀裕量，针对不同的物料特性选择对应的筒体材质，比如普通水介质可采用Q345R压力容器钢板，腐蚀性物料则需要搭配不锈钢衬里或者整体不锈钢材质。另外罐体的安全附件配置是设计中不可忽略的部分，安全阀的起跳压力需要略高于工作压力但低于设计压力，压力表的量程选择为工作压力的1.5-3倍，保证运行过程中能够实时监控罐内压力状态，避免超压运行带来的安全风险。这类立式承压罐体的三维建模过程中，需要重点关注焊缝位置的结构处理、法兰与接管的同轴度、支腿的位置度公差，保证后续生成工程图时尺寸标注准确，能够直接指导生产下料与组对焊接，减少现场安装时的配装误差。
