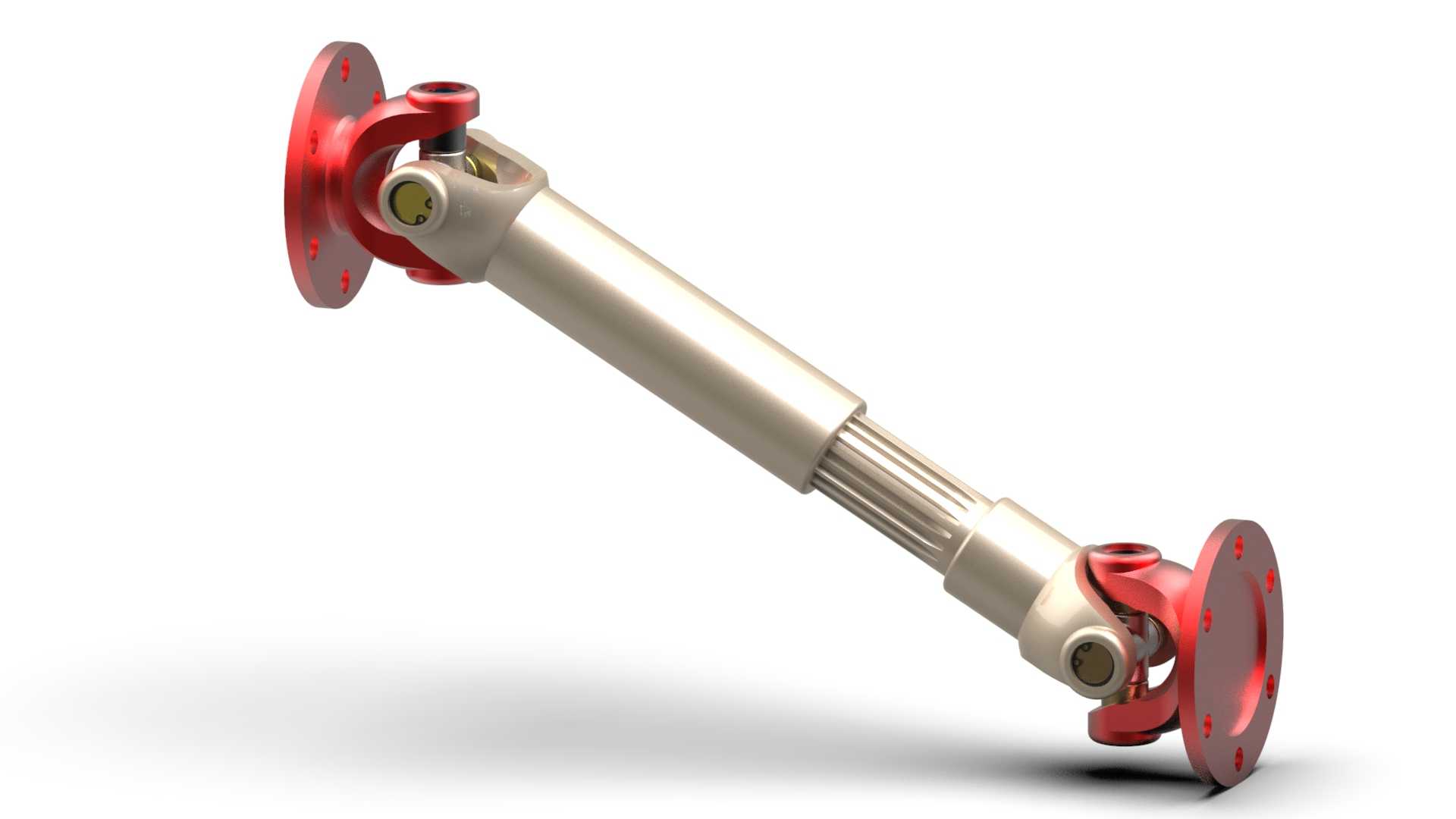

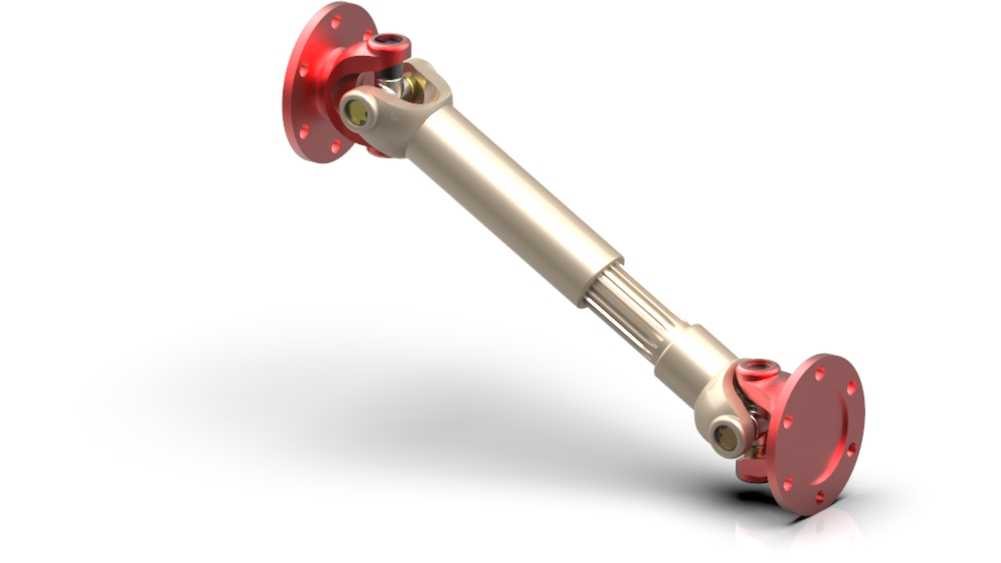

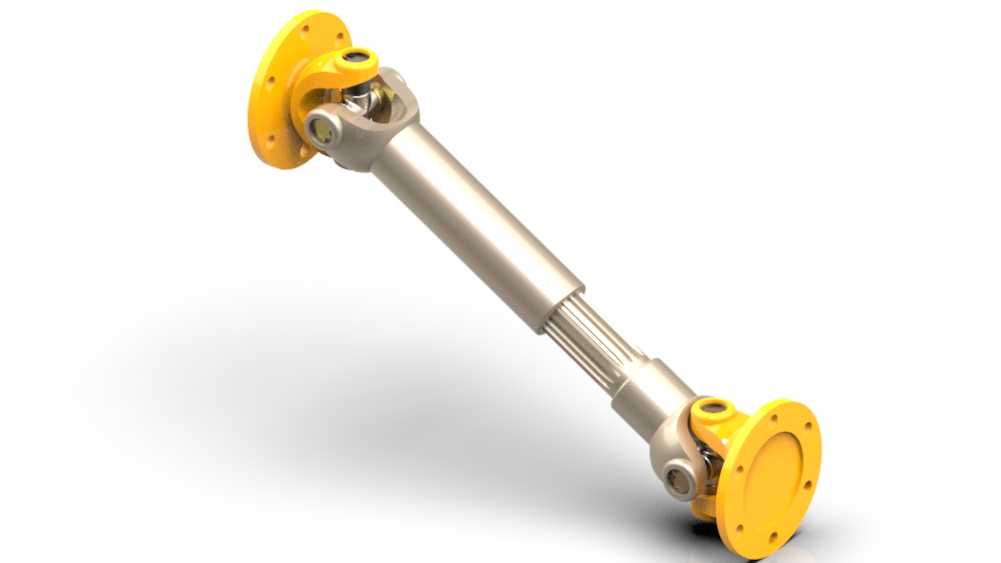

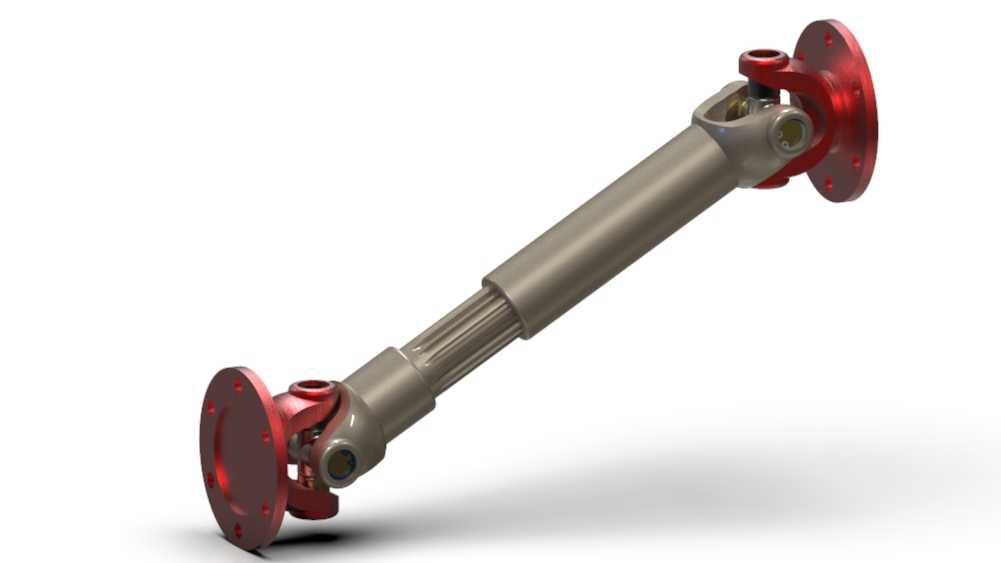

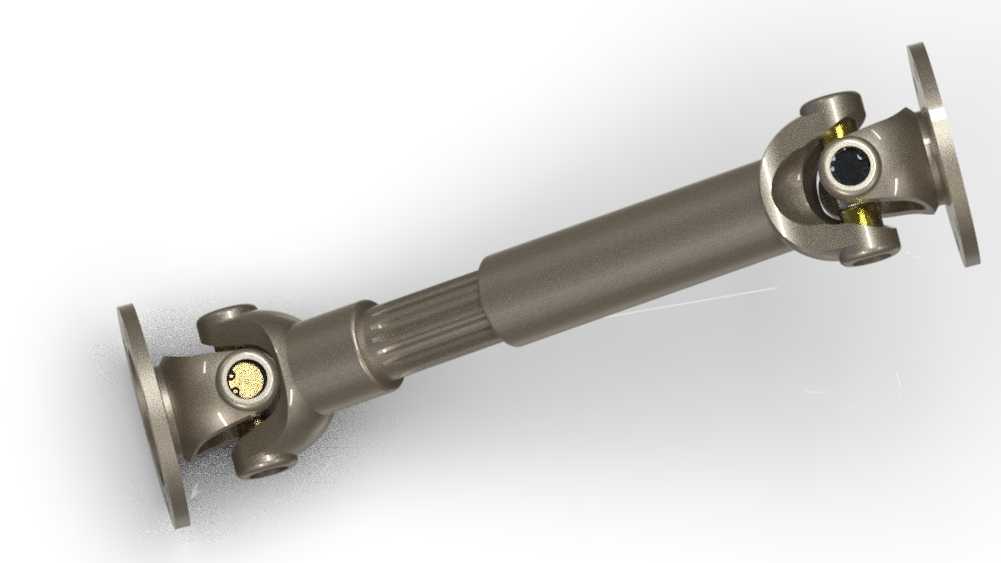

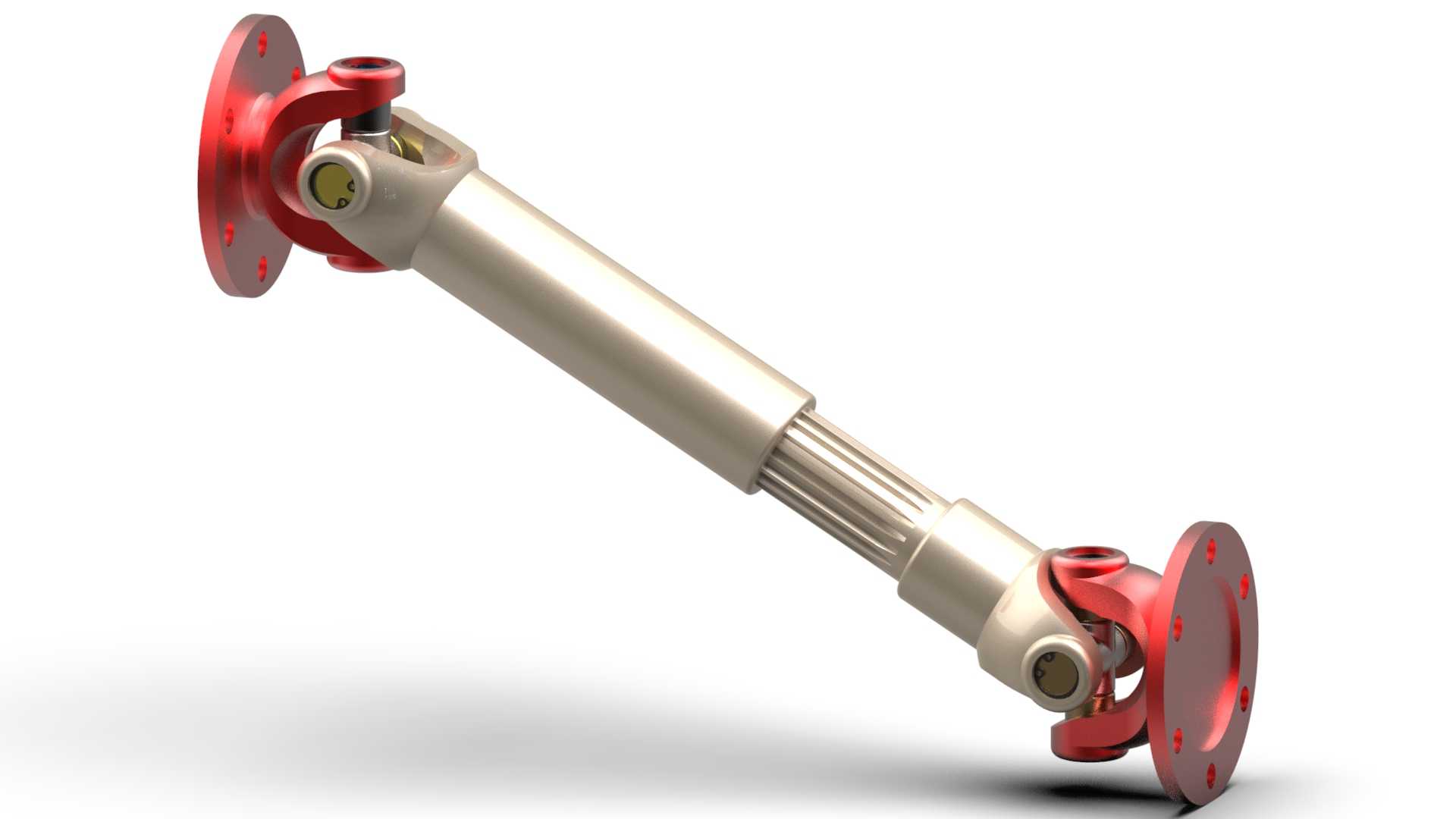

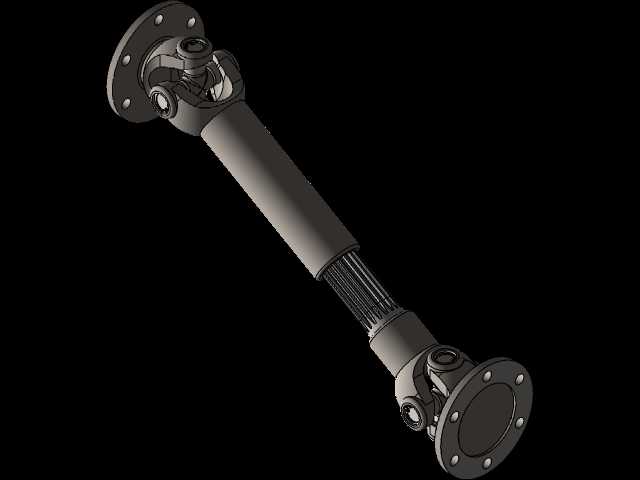

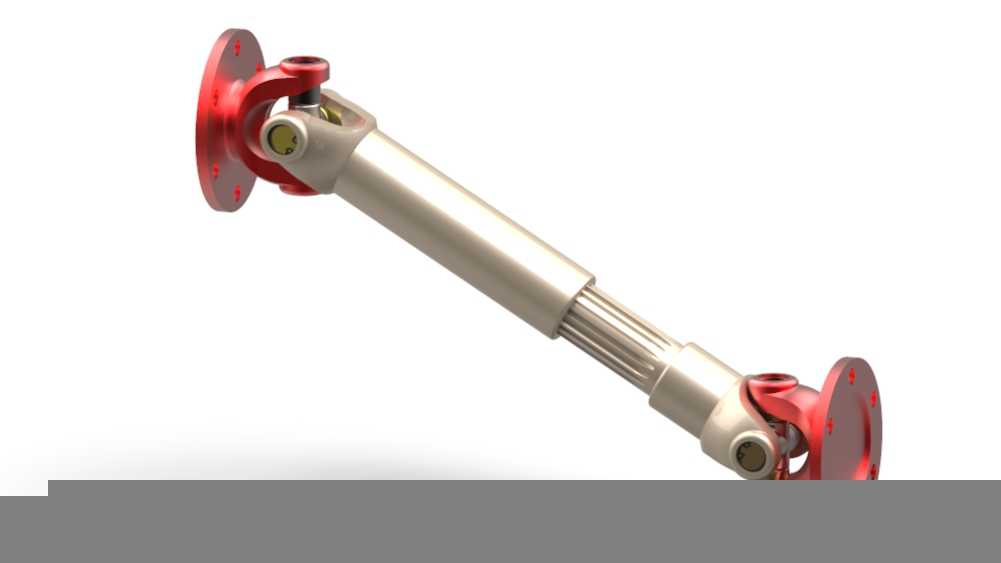

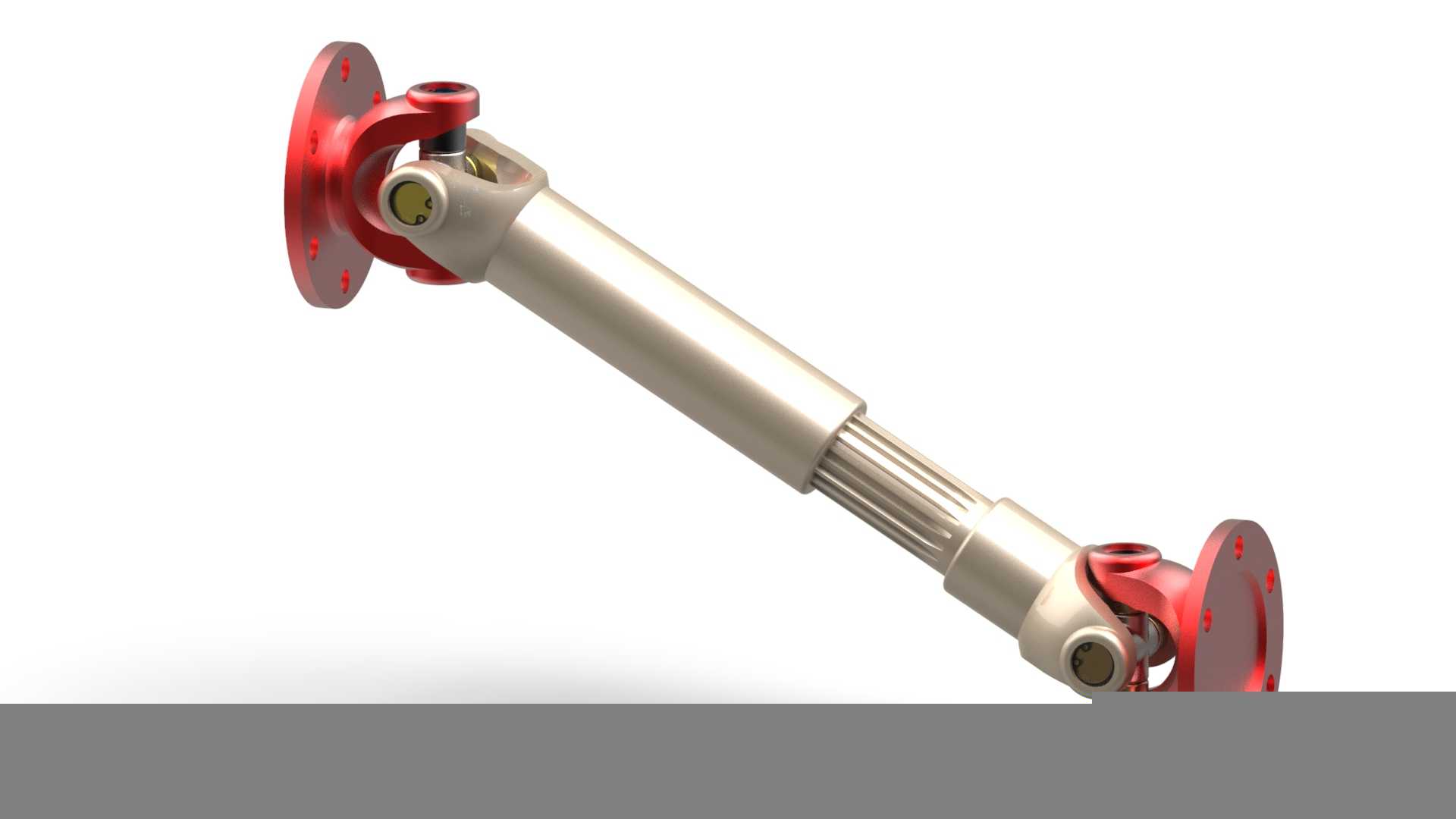

双万向节传动轴组件结构设计

刚拿到这个双万向节轴的需求时，最先要解决的是两端法兰盘安装面的平面度公差问题，之前做单万向节的时候没注意，法兰端面留的0.2mm加工余量在铣削时因为装夹应力释放，翘曲了0.08mm，装到测试台架上转起来整个轴抖得厉害，连轴承座的固定螺栓都松了半圈。这次做双节结构，中间花键轴的滑动配合间隙我反复调了三次，一开始留0.1mm的间隙，花键套在轴向滑移的时候卡滞，模拟后轮跳动工况时，两节万向节的相位差没法稳定保持90度，转速波动直接超过了8%，根本达不到传动等速的要求。

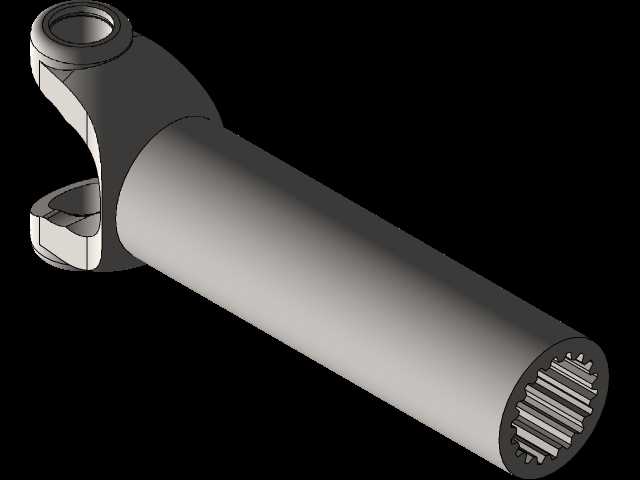

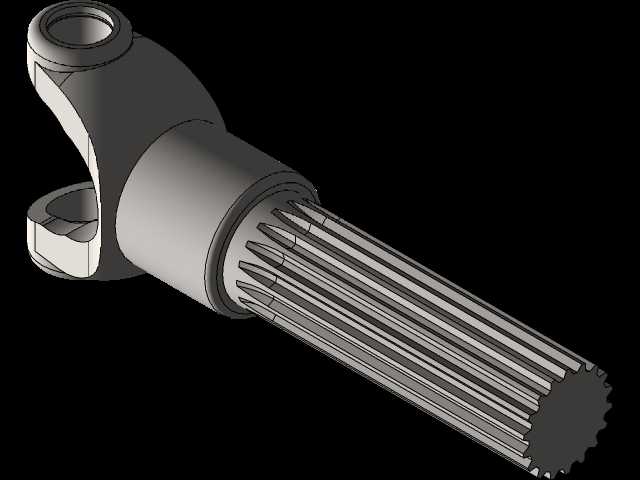

中间轴的伸缩段我一开始做的是光杆加销钉定位，试装的时候发现轴在大角度偏转时，销钉处的应力集中达到了320MPa，远超45号钢调质后的屈服强度，跑了不到两百小时的模拟工况，销孔边缘就出现了微裂纹。后来改成矩形花键结构，齿侧配合选了过渡配合，既保证轴向滑动顺畅，又不会因为间隙过大产生传动冲击，特意把花键的齿端做了15度的倒角，装配的时候不用反复对准齿位，徒手就能把花键套推到指定位置。

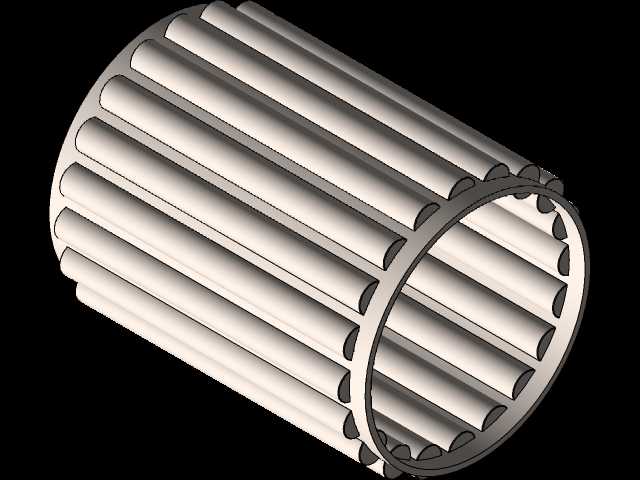

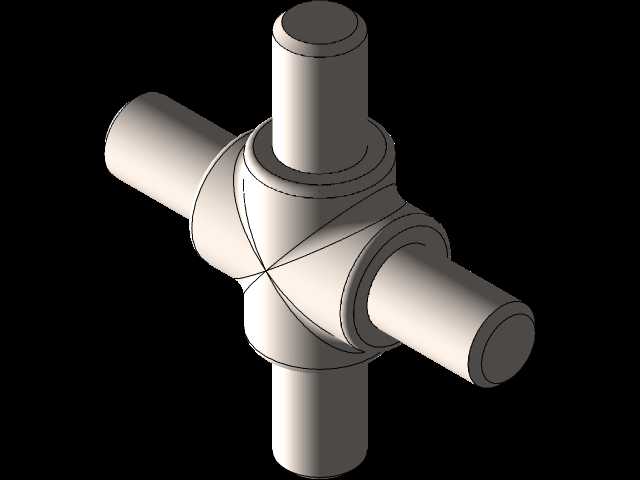

两端的十字轴轴承我一开始选的是普通深沟球轴承，实际装配时发现万向节摆角到25度的时候，轴承外圈和节叉的接触面只有三分之一，接触应力直接超标。后来换成带座的滚针轴承，把节叉的轴承孔公差调到H7，压装的时候用铜棒轻轻敲入就行，不用额外加热，后期维护拆换也方便。两节万向节的相位我特意做了对位标记，装配时只要把两个节叉的标记线对齐，就能保证相位差90度，不用反复打表调整，现场装配的效率能提不少。

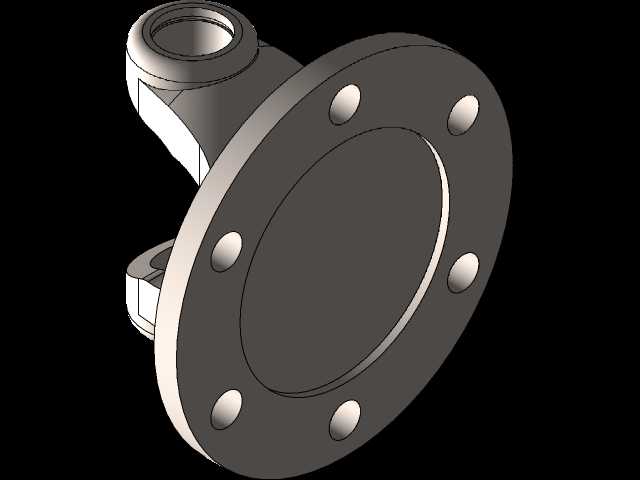

法兰盘的连接螺栓孔我没做等径通孔，而是在贴合面侧做了0.5mm的沉孔，螺栓拧紧后螺母不会突出法兰端面，避免安装时和连接端的凸台产生干涉。轴身的表面粗糙度我定的是Ra1.6，既不会因为太光滑增加加工成本，也不会因为太粗糙在做动平衡时影响检测精度，整个轴做完动平衡后，剩余不平衡量控制在2g·cm以内，装到台架上跑到3000转的时候，振动值比之前的单万向节结构小了近60%。之前跨软件转档的时候，中间花键的齿形面出现过破面，我特意把所有配合面的公差都在工程图里做了单独标注，避免加工时因为转档误差导致尺寸超差，量产的时候也不用反复跟加工厂核对尺寸，省了不少沟通成本。
