ArduinoUNO开发板CH340版本结构设计

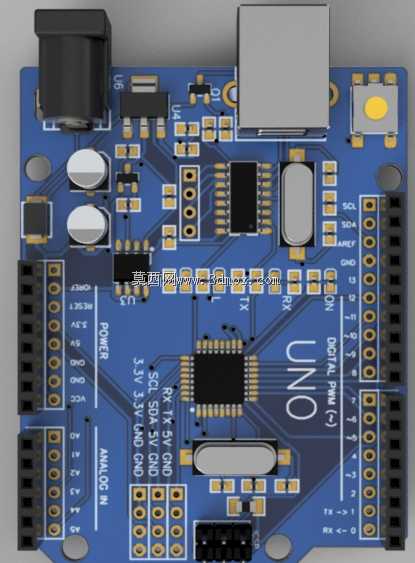

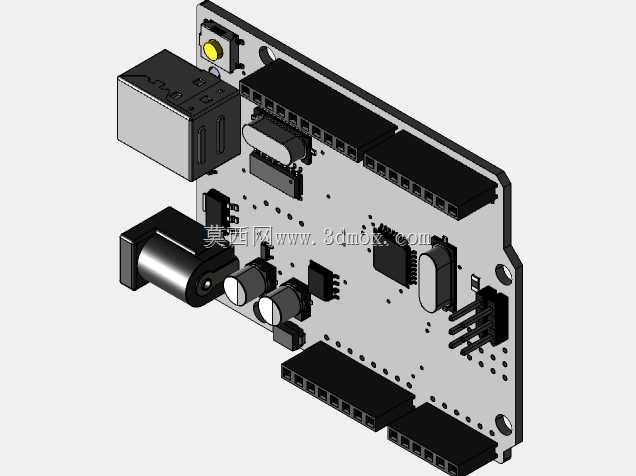

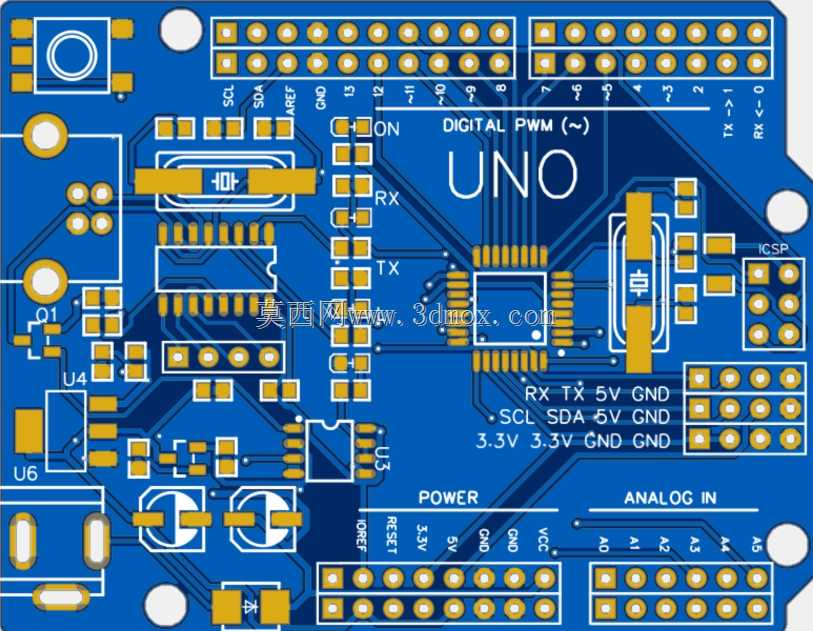

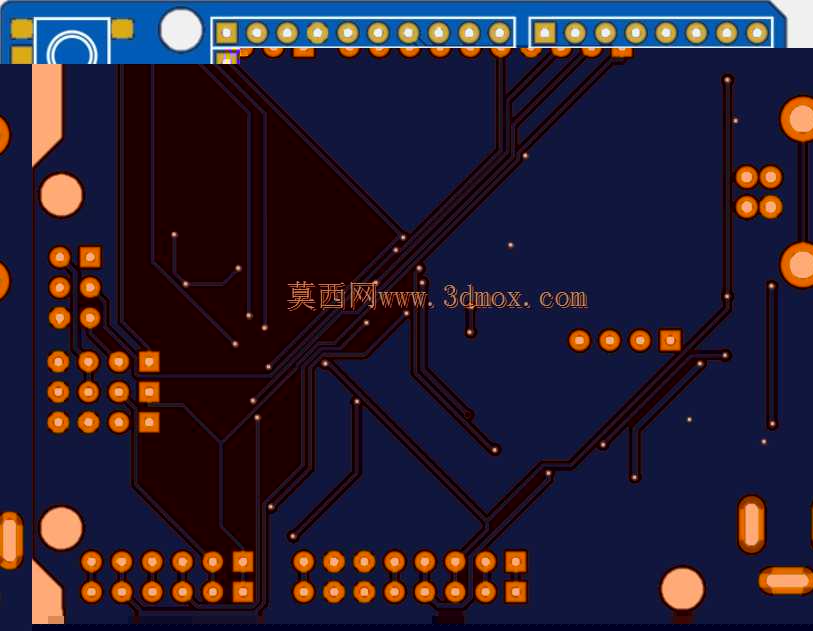

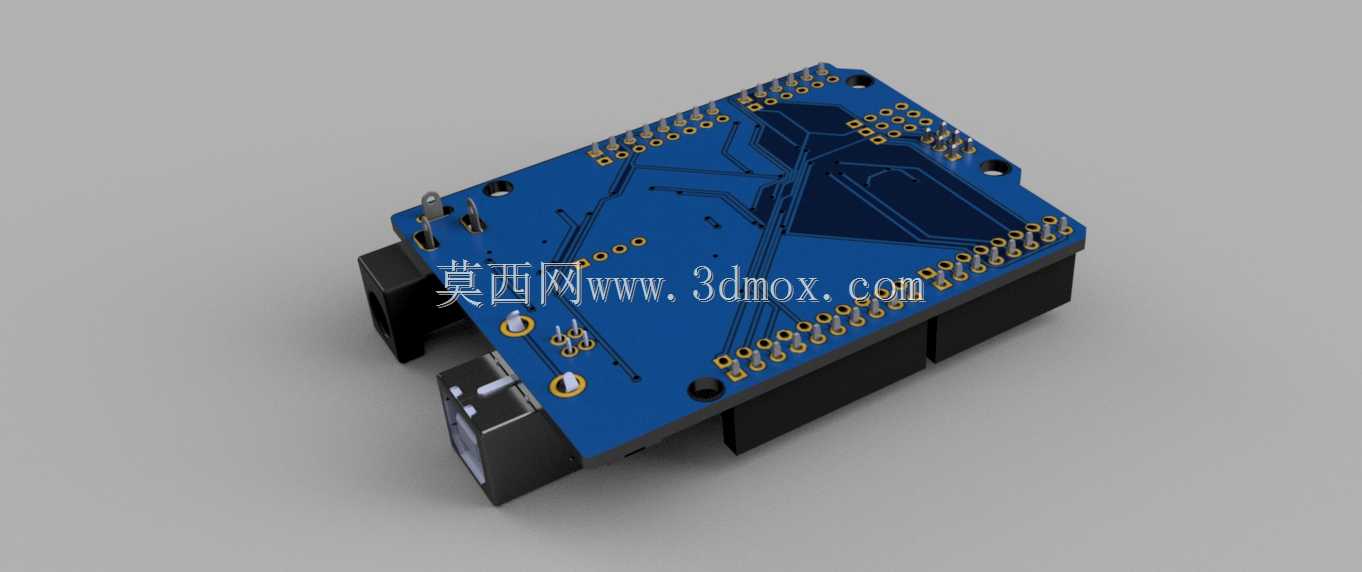

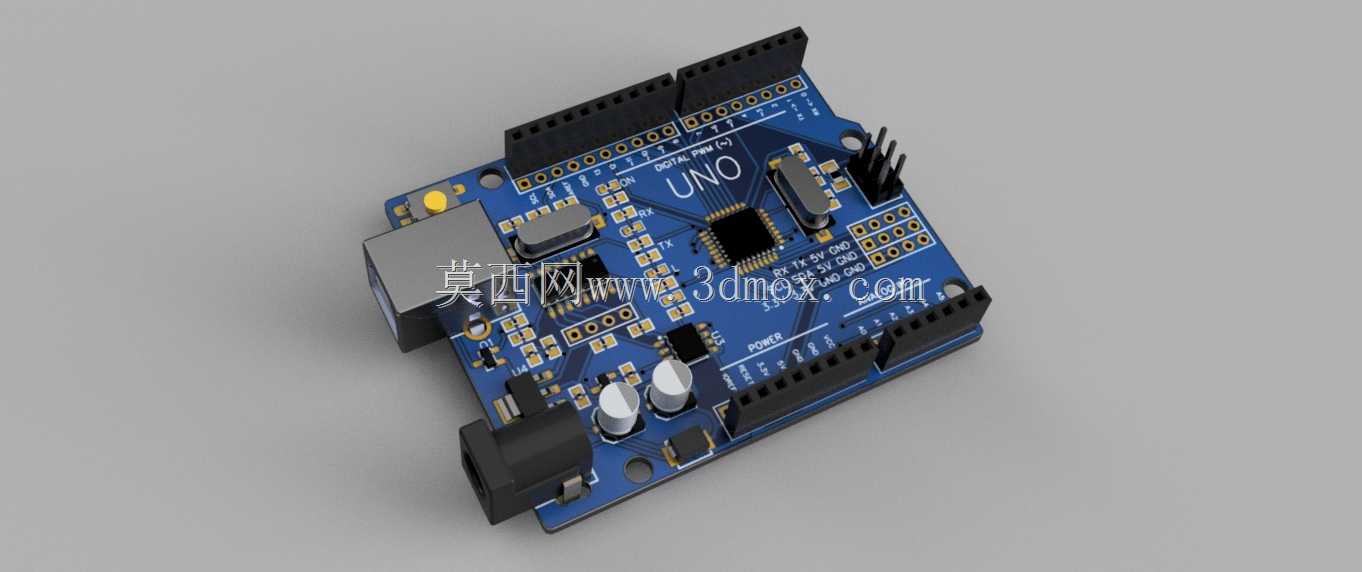

这款开源开发板是电子原型开发领域的核心载体，广泛应用于创客项目开发、学生电子实训、小型智能硬件原型验证、工业简易控制节点搭建等场景，能够为各类创意电子项目提供稳定的主控支撑，从简单的LED闪烁实验到复杂的环境数据采集节点、小型机械臂控制单元，都能依托该板卡完成功能落地。在实际使用中，该板卡承担着程序运行、外设连接、信号处理的核心作用，通过板载的排针接口可以外接各类传感器、执行器、通信模块，实现数字信号输入输出、模拟信号采集、串口通信等基础功能，CH340芯片的集成让板卡无需额外搭配编程器，即可通过USB接口完成程序烧录与串口数据交互，大幅降低了开发的入门门槛。从功能特性来看，板卡布局充分考虑了开发使用的便利性，电源输入接口兼容USB供电与外部直流电源供电两种模式，能够适配不同场景的供电需求，板载电源指示灯与用户可编程LED能够直观反馈板卡运行状态，排针接口采用标准间距设计，兼容市面上绝大多数通用扩展板，无需额外加工即可实现功能堆叠扩展。设计过程中充分兼顾了使用可靠性与装配便利性，PCB板的元件排布遵循信号流向规律，将电源输入接口、USB接口放置在板边便于插拔的位置，核心主控芯片与CH340串口芯片放置在板卡中部区域，减少外围走线长度，降低信号干扰风险，电容等滤波元件紧贴芯片电源引脚布置，提升电源稳定性，排针接口统一沿板卡两长边布置，既方便面包板插接使用，也便于外接杜邦线连接外部电路。在外形尺寸与安装边界上，该板卡沿用了开源硬件的标准外形规格，板体长宽尺寸适配通用外壳与安装固定孔位，四个边角预留的安装孔能够配合铜柱完成外壳内的固定安装，板卡整体厚度控制在常规PCB板厚加元件高度的合理范围内，所有外接元件的高度都经过统一规划，USB接口、电源接口的突出尺寸与排针高度匹配，不会出现安装时元件干涉的问题，既可以直接裸露使用完成快速原型验证，也可以装入标准外壳中应用到对防护有要求的长期运行项目里。板卡上的每一处元件布局都经过实际使用验证，复位按键放置在便于按压的板边位置，不会出现外接扩展板后无法触碰按键的问题，各类接口的丝印标识清晰，能够帮助开发者快速识别接口功能，减少接线错误的概率，整体设计在满足电气性能要求的前提下，最大化提升了开发使用的便捷性，是电子开发领域通用性极强的主控硬件。
