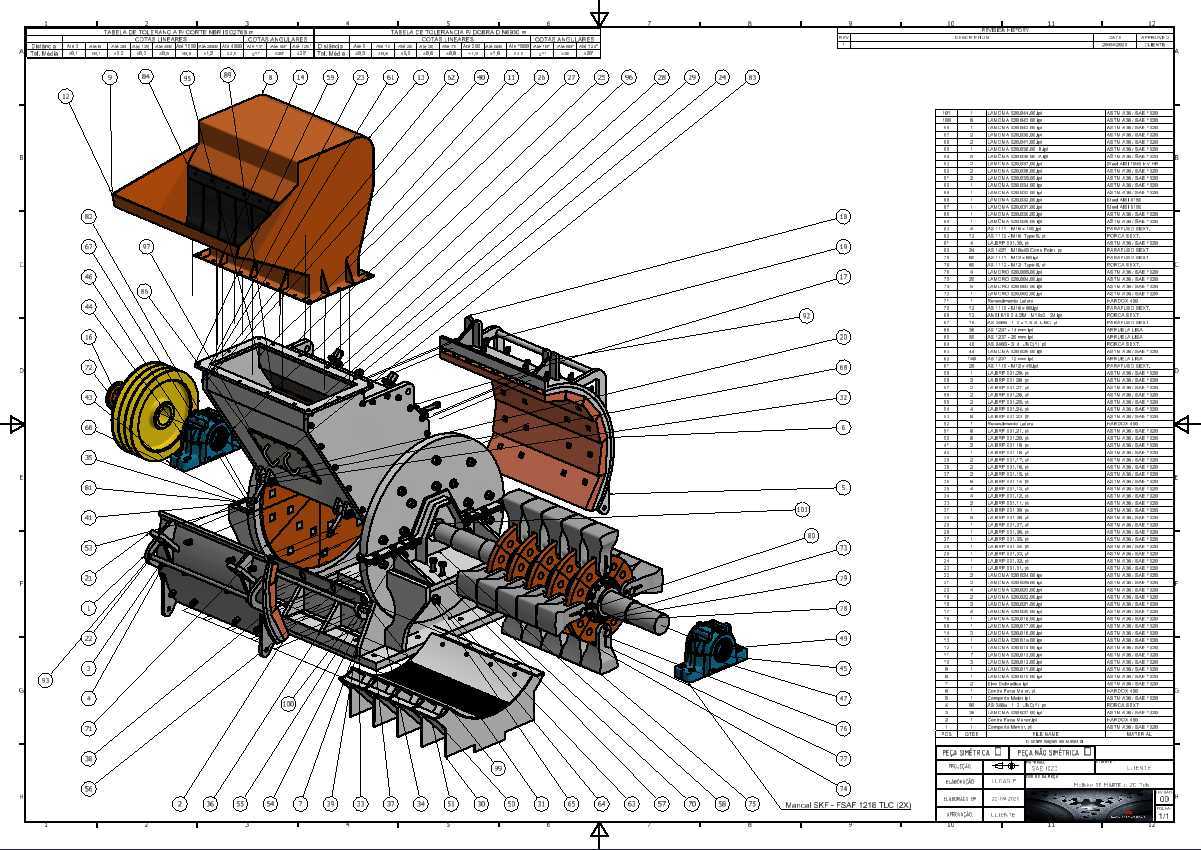

锤式粉碎与振动筛组合设备结构设计

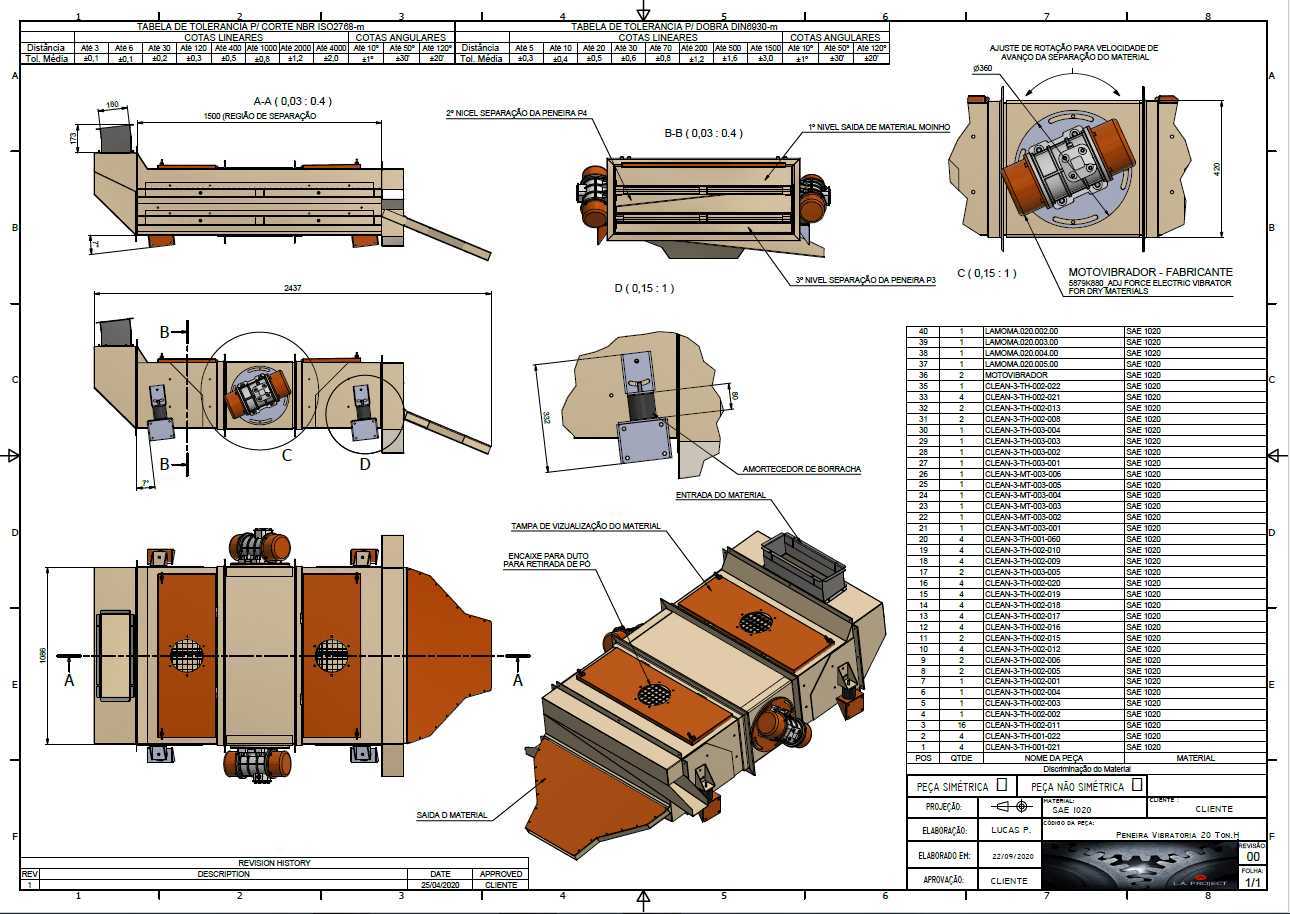

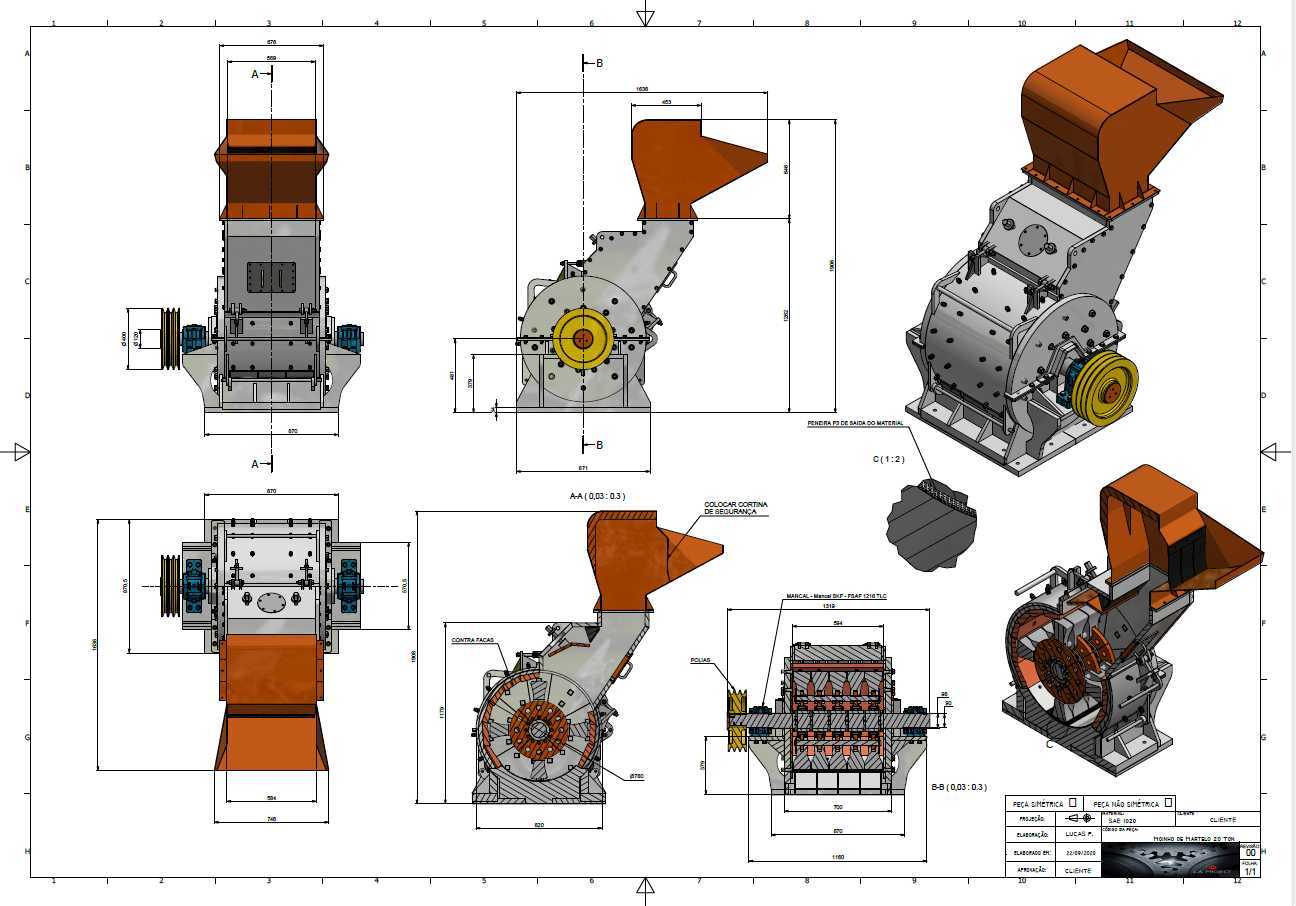

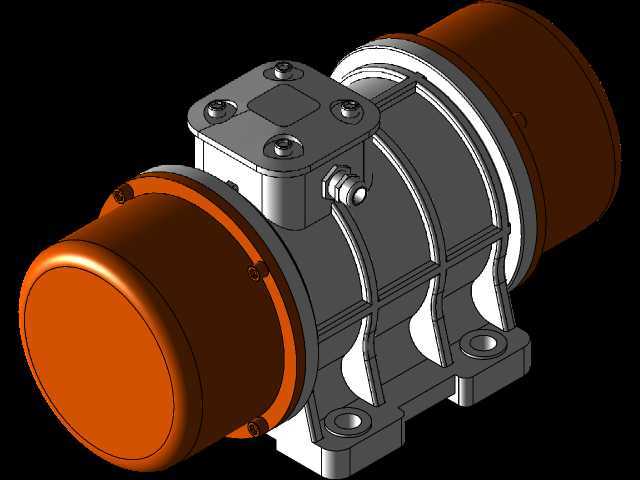

上次帮砂石料场调试老款粉碎设备时，发现锤头磨损快不说，筛网堵料的问题隔三差五就得停机清理，耽误产能不说，工人掏堵料时还容易出安全隐患，索性重新梳理整套粉碎筛分的联动结构。做转子部分的时候特意卡了800mm的转子直径，600mm的转子宽度参数，特意把锤头的安装座做了可快拆的卡槽结构，不用拆整个转子轴就能换磨损的锤头，之前老款换锤头得拆半台设备，折腾大半天，现在这个结构换一套锤头半小时就能搞定。考虑到中等硬度、重质物料的粉碎工况，把转子转速定在900r/min，这个转速下不会因为转速太高导致锤头过快磨损，也不会因为转速太低让出料粒度达不到要求，进料粒度控制在350mm以内，出料粒度卡在5-20mm的区间，匹配后续筛分的处理能力。振动筛部分和粉碎腔做了直连式的落料通道，避免物料在转接处卡堵，筛网的张紧结构用了侧边快压式的压条，换筛网的时候不用拧几十颗螺丝，压条扳开就能抽换筛网，适配不同出料粒度的筛分需求。跨软件转档的时候特意检查了转子和筛箱的装配间隙，之前转档时出现过锤头旋转轨迹和筛网干涉的问题，反复调整了12mm的安全间隙，既不会让大颗粒没被粉碎就漏下去，也不会让锤头刮到筛网造成异常磨损。整机功率配了45kW的驱动，处理能力卡在15-30t/h的区间，完全适配中小型砂石场、建材加工厂的产能需求，外壳的衬板做了可更换的耐磨衬板结构，不用因为外壳磨穿就换整个机壳，后期维护成本能降不少。之前做样机测试的时候发现振动筛的激振力和粉碎腔的振动会产生共振，特意调整了筛体的减震弹簧刚度，把两个部件的振动频率错开，避免长时间共振导致螺栓松动、焊缝开裂的问题，整机外形尺寸控制在2360*1490*1415mm，不管是固定安装还是移动破碎站搭载都能适配。
