重型双辊式碎纸粉碎设备结构设计

这款重型碎纸设备主要面向办公集中销毁场景、涉密文件批量处理场景、印刷行业边角料处理场景设计，可适配大批量纸质物料的连续粉碎作业，相比普通家用小型碎纸设备，其结构强度更高、单次进料承载量更大、连续工作时长更久，能够满足高负荷的粉碎处理需求，可将整叠厚纸、带装订钉的文档、硬卡纸类物料直接粉碎为细小条状，避免涉密信息泄露，同时也可处理印刷生产环节产生的厚纸边角料，减少废弃物料占用的存储空间，方便后续的废纸回收转运。

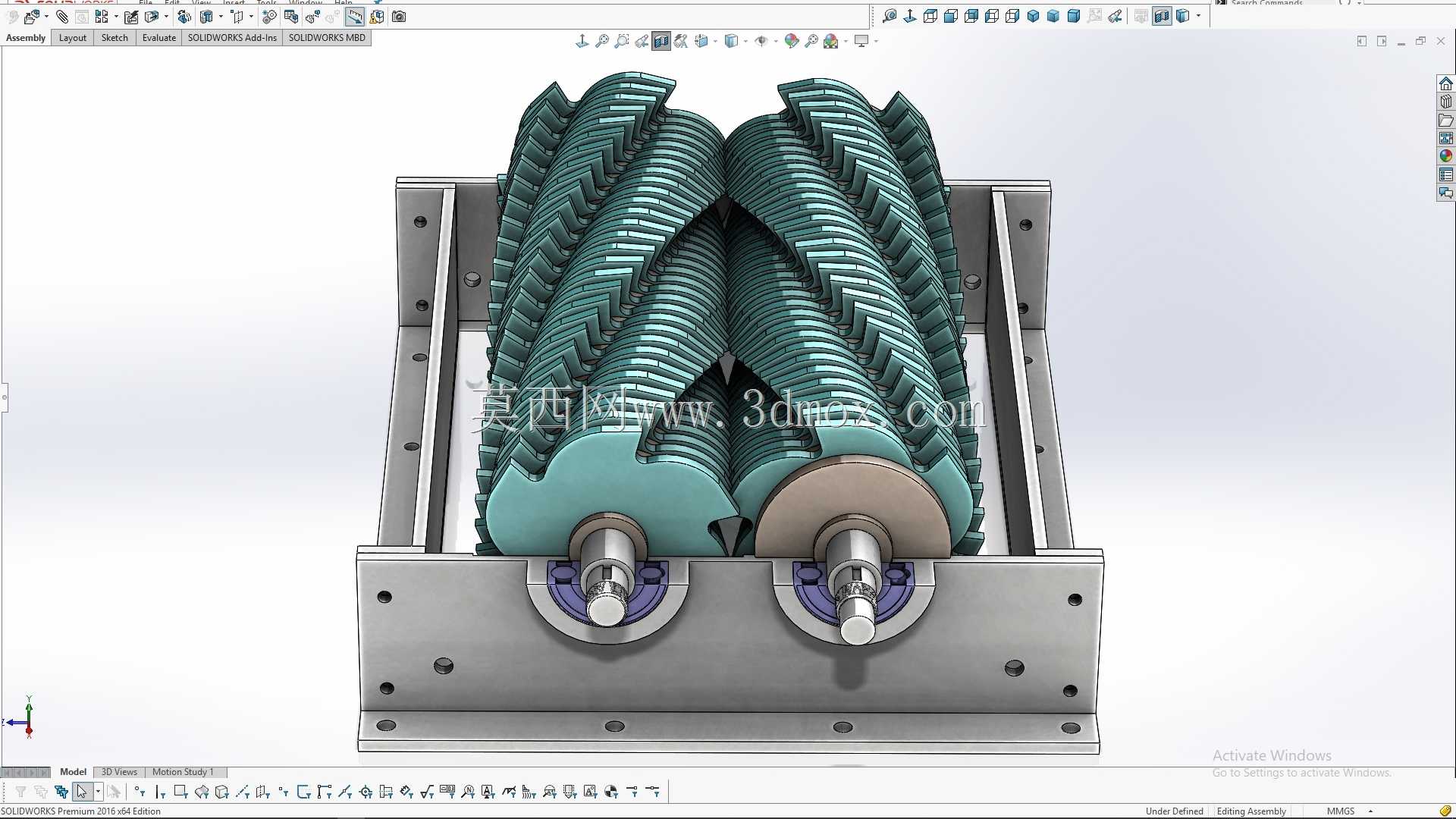

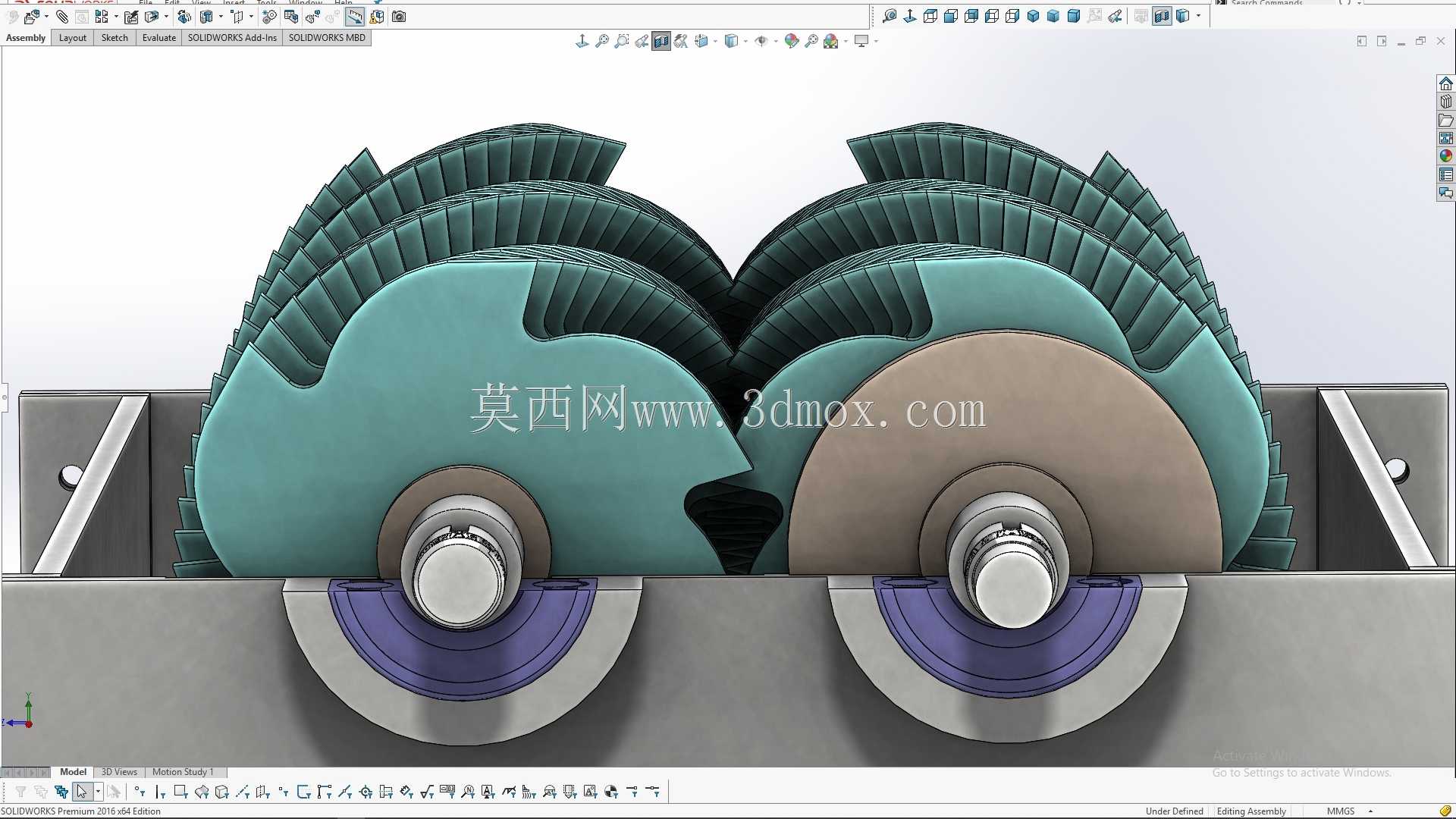

设备核心功能依靠两组平行排布的螺旋齿形粉碎辊实现，两组辊体上的交错刀片相互啮合，当动力输入带动辊体相向转动时，进入进料区域的纸质物料会被交错咬合的刀片持续拉扯、剪切，顺着螺旋齿的导料方向逐步向设备出料侧移动，在移动过程中被逐层剪切为均匀的细条，不会出现卡料、堵料的问题。刀片采用螺旋排布设计，一方面可以让剪切力沿辊体轴向逐步分散，避免整叠物料同时进入造成瞬间负载过大损坏传动部件，另一方面螺旋导料结构可以让物料自动向前输送，无需额外设置推料机构，简化整体结构的同时提升进料顺畅度。

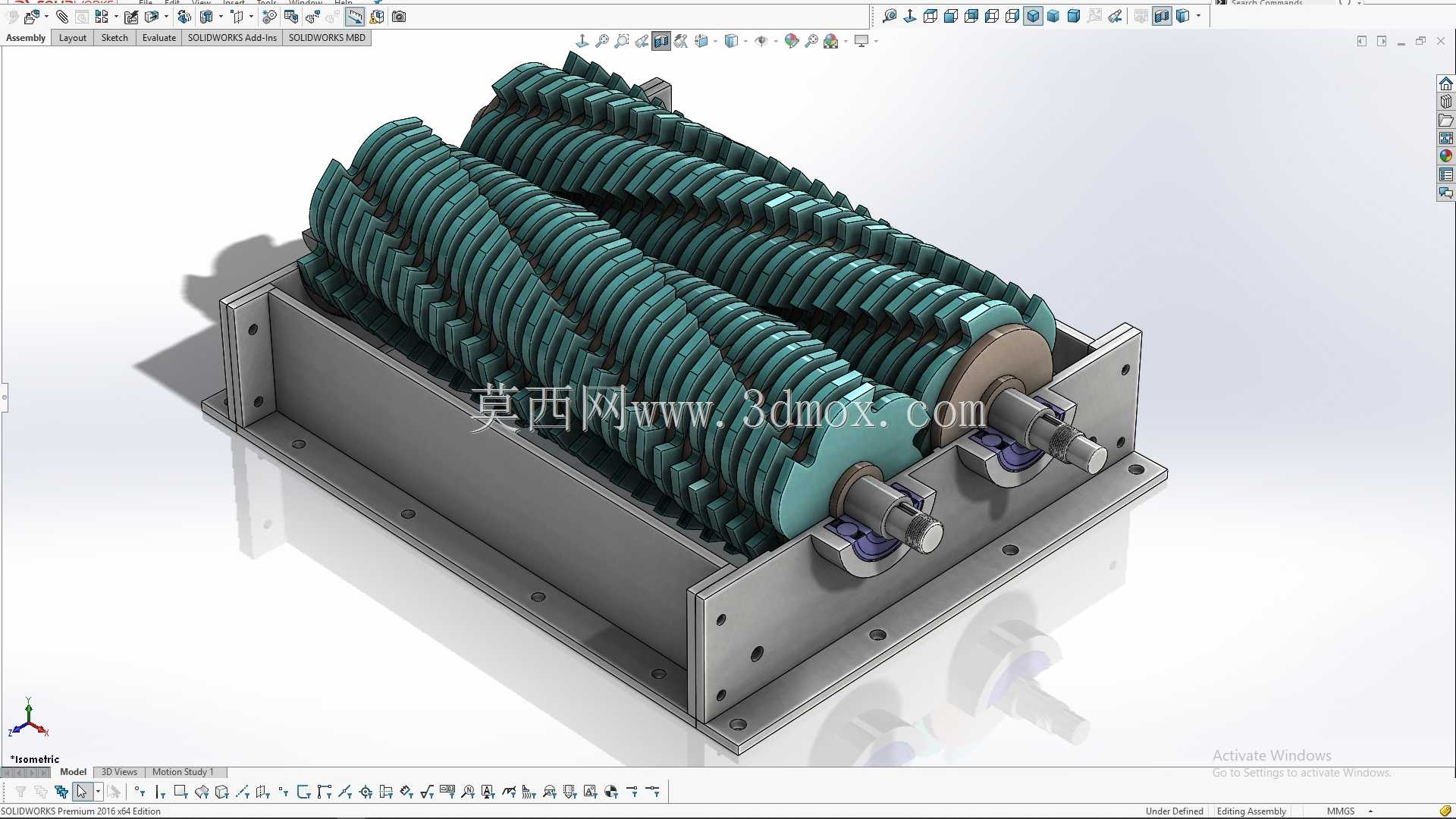

整体设计采用模块化思路，核心粉碎辊组件通过两端的带座轴承固定在金属机箱上，轴承座与机箱采用螺栓连接，后期维护时可快速拆卸更换磨损的刀片或轴承部件；传动端设置在辊体的同一侧，可配套齿轮传动结构实现两组辊体的同步反向转动，动力输入端预留标准轴伸接口，可根据实际处理需求匹配不同功率的驱动电机，适配不同的产能要求。机箱采用折弯焊接的金属板材制作，底部设置带安装孔的法兰底座，可直接通过膨胀螺栓固定在地面或配套支架上，整体安装边界规整，设备整体为长方体结构，宽度适配常规A3幅面纸张的进料需求，进料口宽度覆盖两组辊体的有效工作长度，可同时放入多叠A4或A3幅面纸张，无需提前拆分单页；机箱高度适配常规操作台面的进料高度，操作人员无需过度弯腰即可完成进料操作，出料侧预留敞口空间，可直接放置收纳箱承接粉碎后的纸屑，无需额外配置出料输送结构。

设备的所有外露部件均做圆角处理，避免操作过程中剐蹭操作人员，机箱侧板设置可拆卸的检修盖板，日常清理卡滞物料、检查刀片磨损状态时无需完全拆解设备，大幅降低后期运维的难度。
