汽车手动换挡操纵拉线总成结构设计

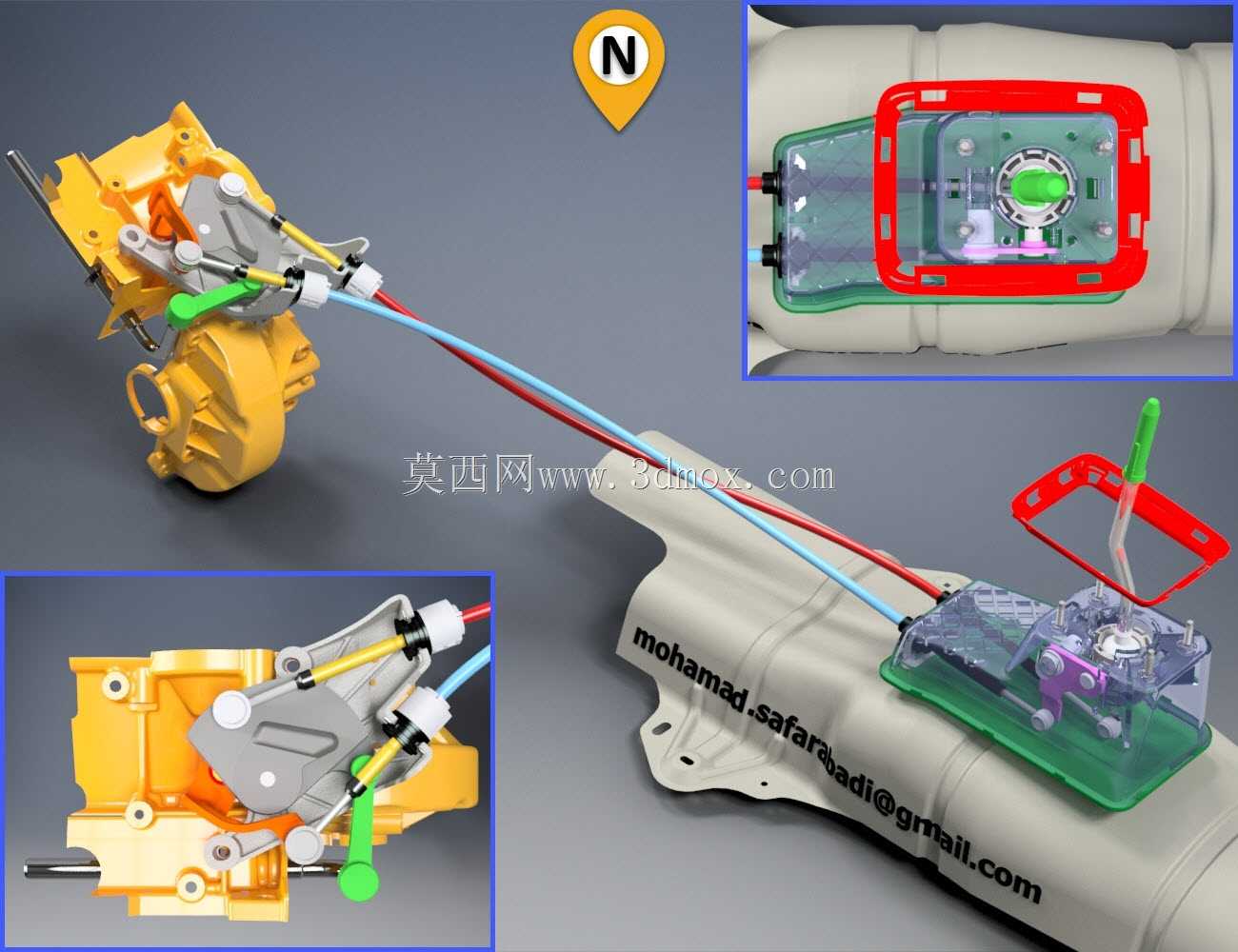

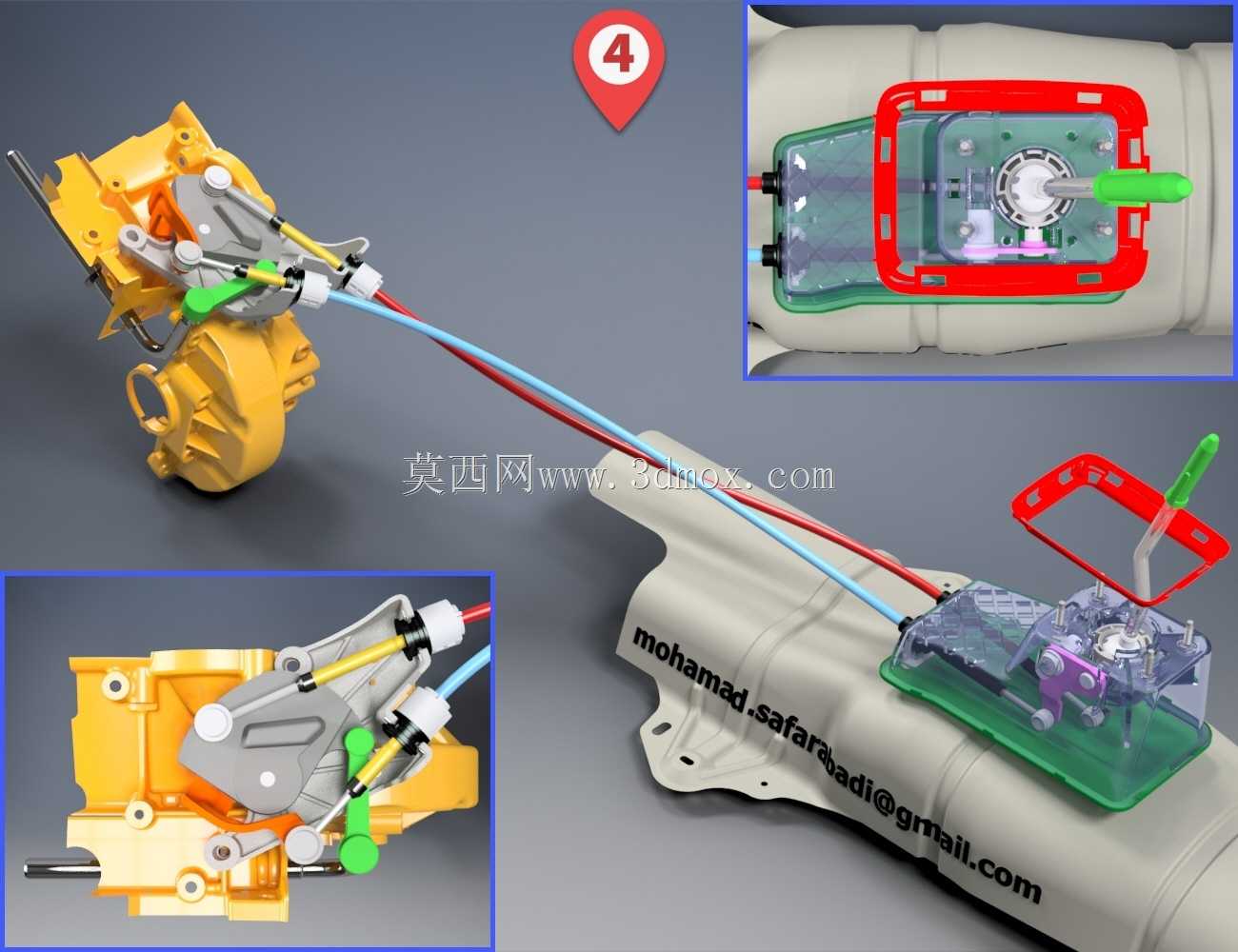

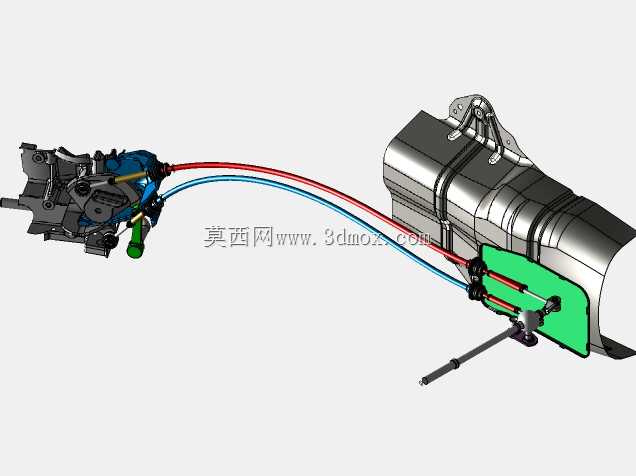

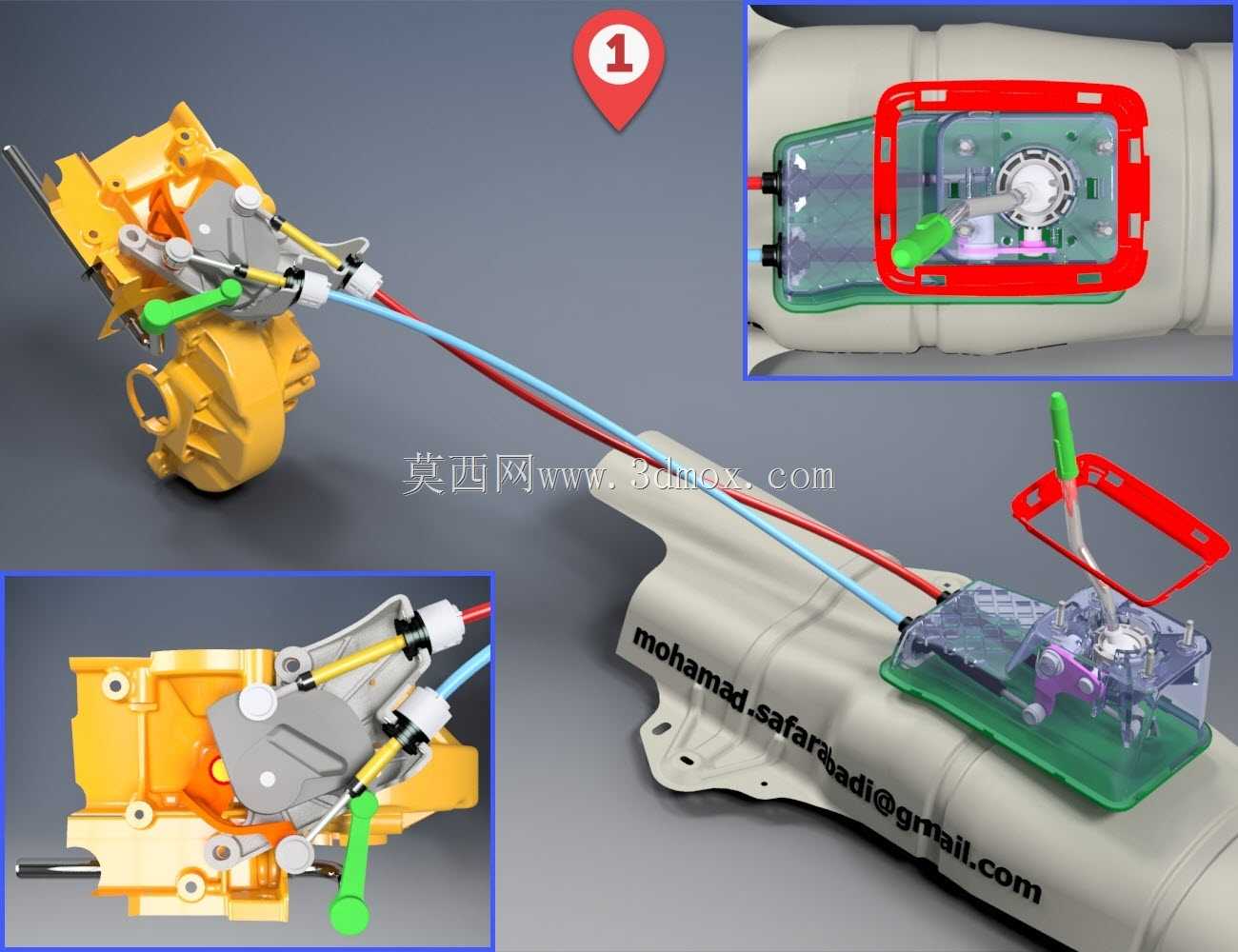

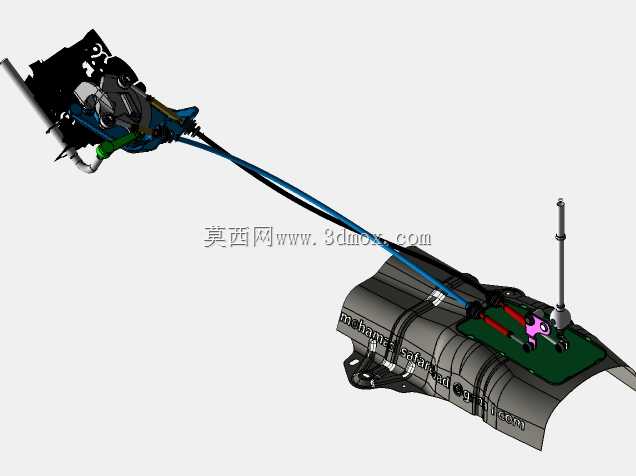

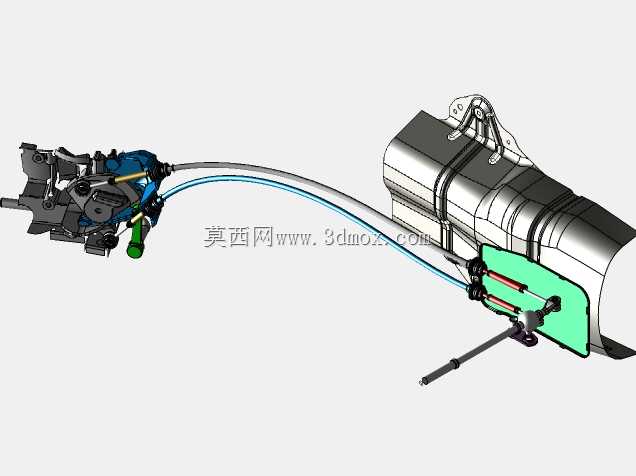

该换挡拉线总成是乘用车辆手动变速操纵系统的核心传力部件，主要应用于搭载手动变速器的燃油车型、混动车型的驾驶舱与变速器舱之间的动力传递场景，承担着将驾驶人员换挡手柄的操作力精准传递至变速器换挡摇臂，实现不同挡位切换的核心功能，是保障车辆换挡平顺性、操作可靠性的关键零部件。整套结构包含换挡操纵端连接组件、双路推拉索芯、防护护套、变速器端连接固定座、挡位定位辅助结构几个核心部分，设计过程中充分考虑了整车布置的空间边界，两端连接位分别匹配驾驶舱内换挡机构的安装接口与变速器本体上换挡摇臂的固定点位，拉索走向沿车身地板下的预留布线通道排布，外层防护套采用耐油、耐高低温的橡塑复合材质，可抵御车辆行驶过程中底盘溅水、泥沙侵蚀以及动力舱附近的高温烘烤，避免索芯出现锈蚀、卡滞问题。设计阶段针对换挡操作的行程匹配做了精准校核，拉索的有效工作行程完全覆盖手动变速器各挡位切换所需的摇臂转动角度，索芯内部采用多股钢丝绞合结构，兼顾推拉双向传力的刚性与长距离布置所需的柔韧性，可抵消车身行驶过程中产生的小幅振动位移，避免出现挡位自行脱挡、换挡卡滞的问题。两端的连接接头采用快装式卡扣结构，装配时无需额外调整即可匹配对应安装位的尺寸公差，降低整车总装环节的装配难度，同时接头处设置有防尘密封结构，可阻挡外界粉尘、水汽进入索芯内部，延长部件的整体使用寿命。在安装边界设计上，拉索的固定卡扣点位完全匹配车身地板上的预装支架位置，布置走向避开了排气系统高温区域、运动悬挂部件的活动范围，不会与周边部件产生运动干涉，外层护套的弯曲半径满足材料最小弯折要求，长期使用不会出现护套开裂、索芯卡滞的故障。整套结构的传力路径经过多轮优化，换挡操作的力反馈清晰，空挡位置的定位精度准确，可帮助驾驶人员清晰感知挡位入位状态，避免出现挂挡不到位、打齿的问题，同时拉索的阻尼特性经过调校，可过滤掉变速器端传递过来的小幅振动，提升换挡操作的手感，适配不同排量、不同变速器布置形式的手动挡车型使用。
