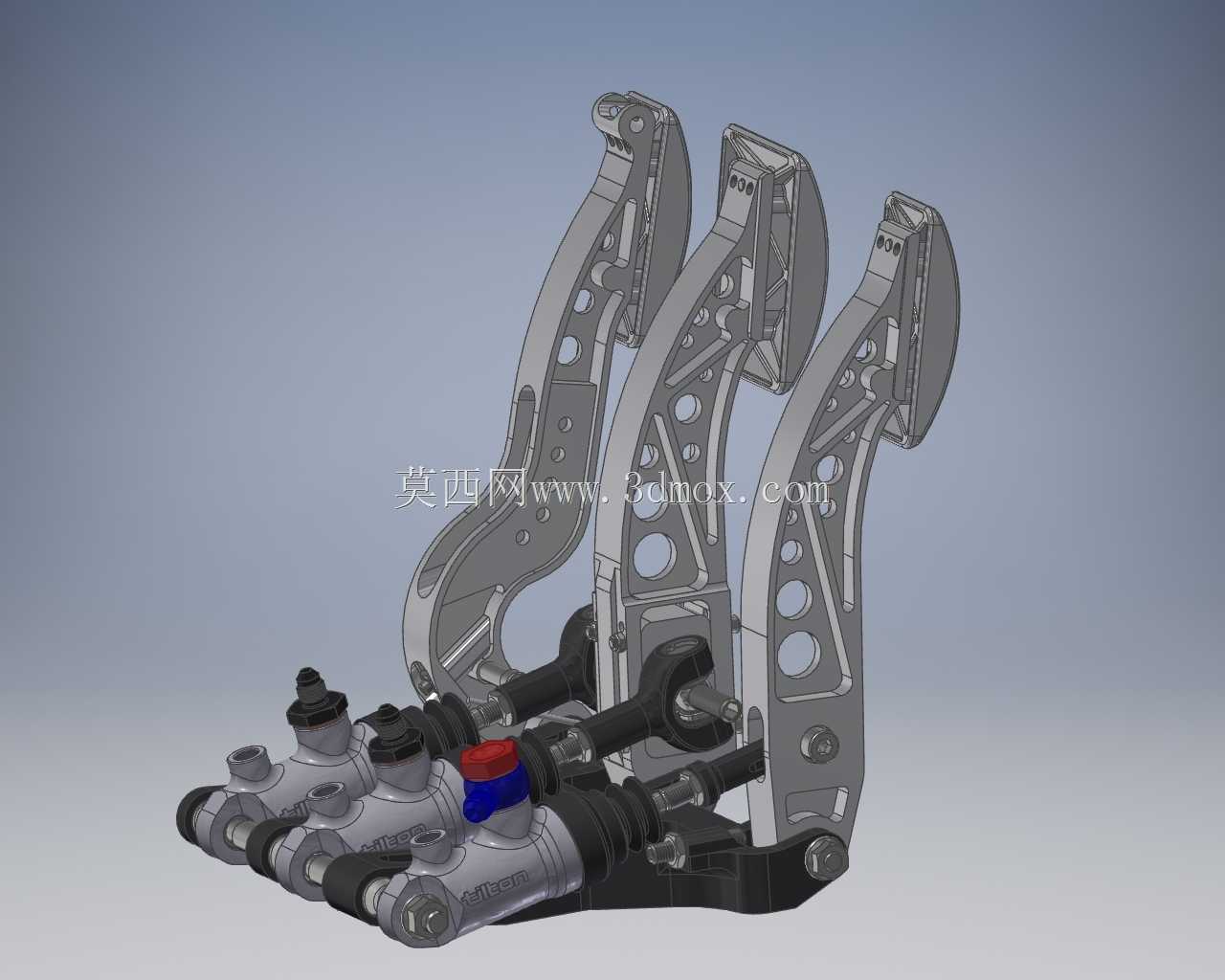

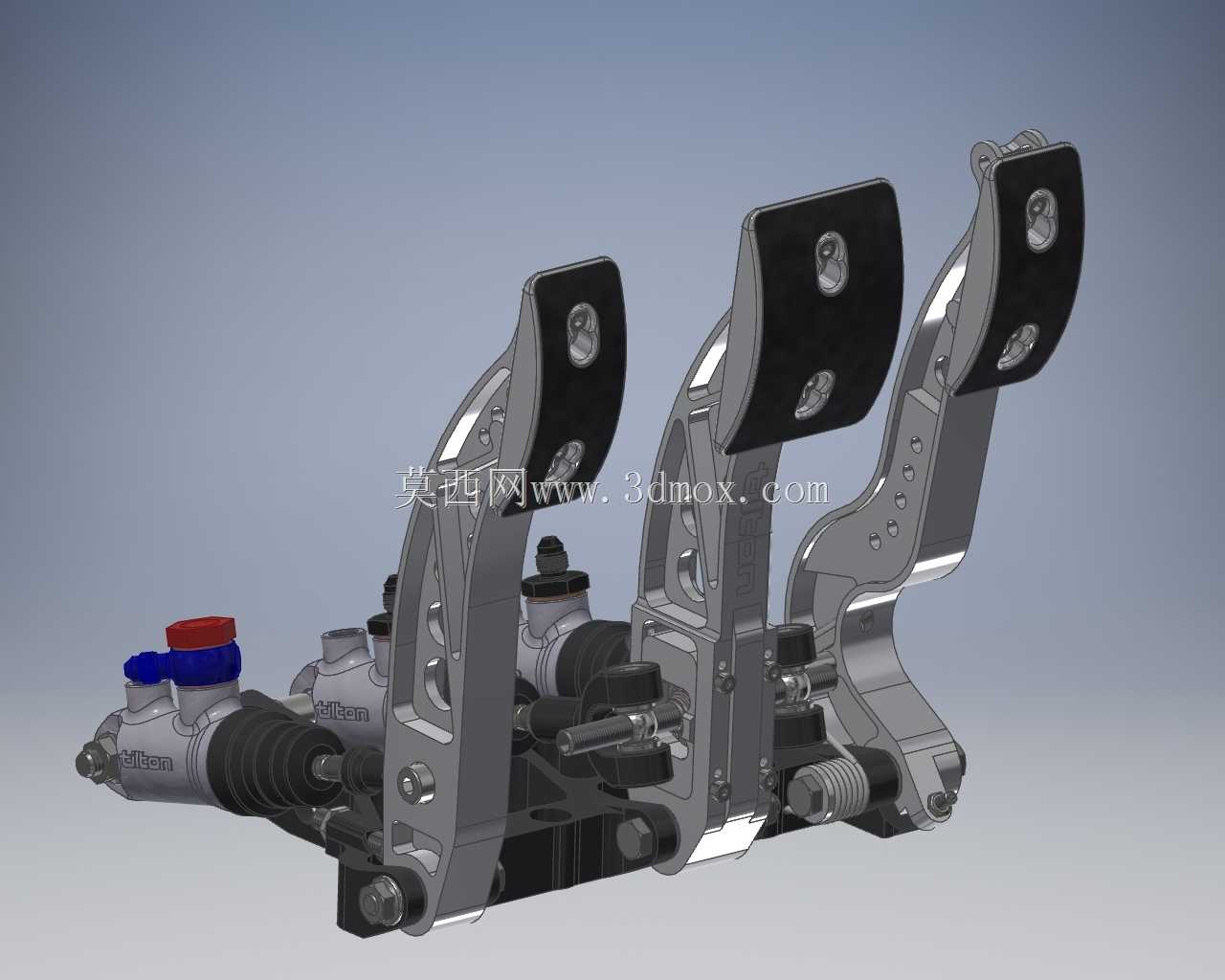

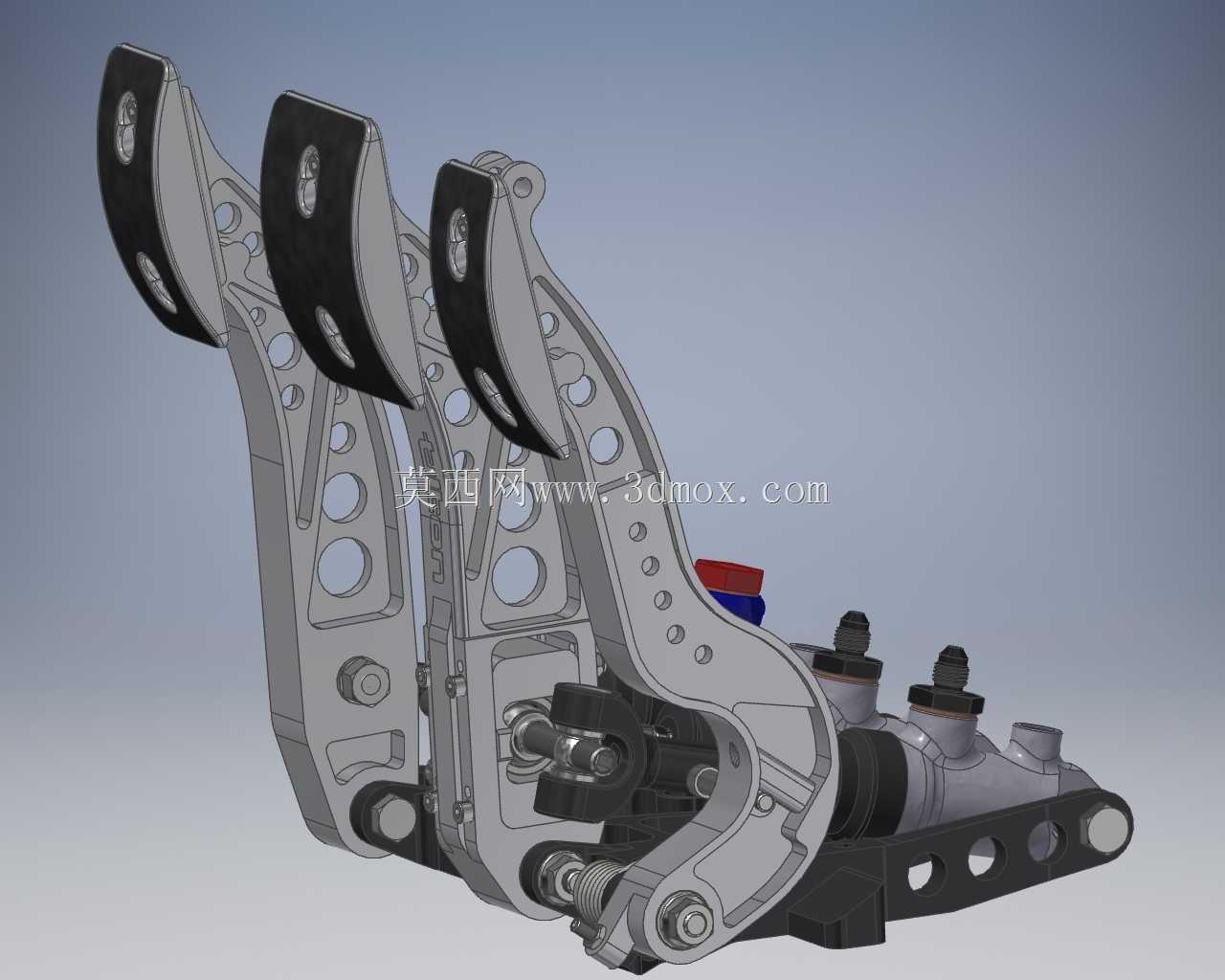

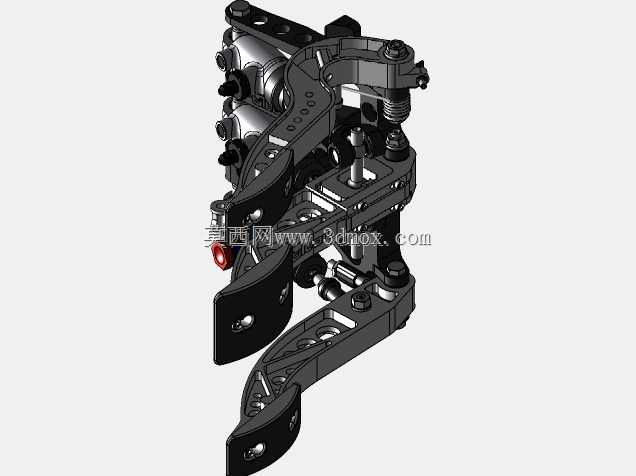

Tilton900系列赛车踏板箱结构设计

刚拿到原始参考件的时候，踏板臂安装孔位的同轴度偏差卡了快三天，铣削踏板臂减重孔时留的0.2mm毛刺没清干净，第一次虚拟装配时销轴卡滞根本穿不过去，后来把每个铰接孔的倒角都改成0.3mm×45°，反复调整配合公差才解决卡滞问题。做踏板防滑贴面的时候，一开始选的橡胶材质渲染出来质感发闷，反复调了三次材质粗糙度参数，才做出那种磨砂防滑的颗粒触感，连踏板面上的安装沉孔深度都按实际安装螺丝的长度做了适配，避免后期装配出现螺丝顶出的问题。主缸连接位的密封槽尺寸一开始没把控好，虚拟装配时密封圈压缩量差了0.1mm，要么漏装要么压溃，翻了赛车制动系统的密封规范，把槽宽和槽深的公差收紧到±0.05mm，才保证密封件的压缩率在合理区间。跨格式转档的时候，一开始转通用格式丢失了踏板臂上的小倒角和弹簧定位槽，后来把每个小特征的导出精度调到最高，反复核对转档后的模型边线，才避免了特征缺失的问题。三个踏板的行程比例调了不下十次，油门踏板的初始自由行程、制动踏板的有效制动行程、离合踏板的分离行程，都参考了竞技赛车的踏板调校逻辑，连踏板臂上的减重孔排布都不是随便打的，每个孔的位置都避开了受力应力集中区，既做了轻量化处理又保证结构强度。踏板复位弹簧的预紧力也做了参数化匹配，不会出现踏板回位滞后或者踩下力度过重的问题，安装底座的固定孔位完全对应赛车驾驶舱的标准安装位，不用二次打孔就能直接适配安装。做渲染的时候特意调整了金属件的反光度，把铸铝底座的磨砂质感和切削加工面的亮面质感做了区分，连铰接位置的销轴端面都做了发黑处理的质感，整体视觉效果和真实改装件几乎一致。
