龙门式三轴数控运动加工平台结构

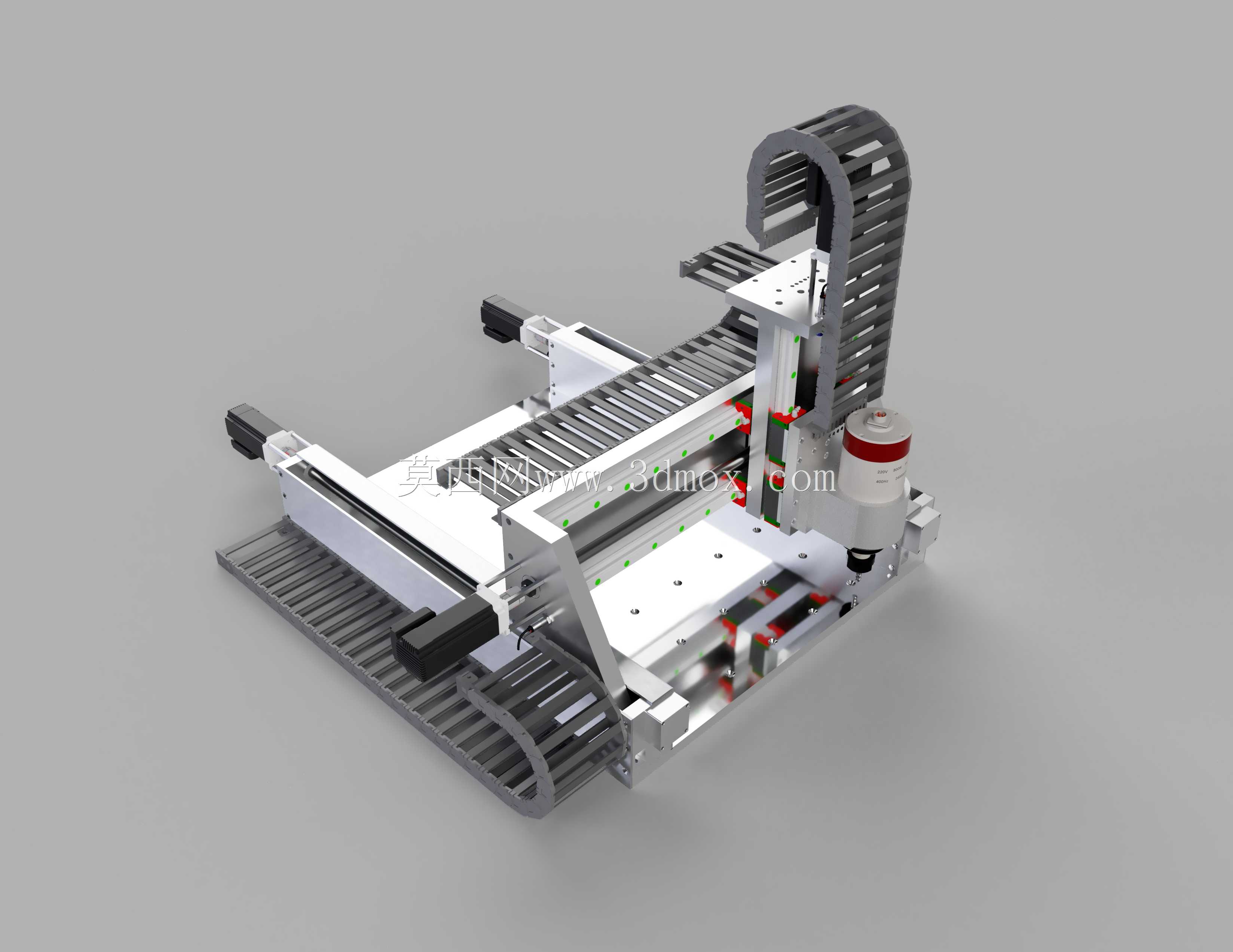

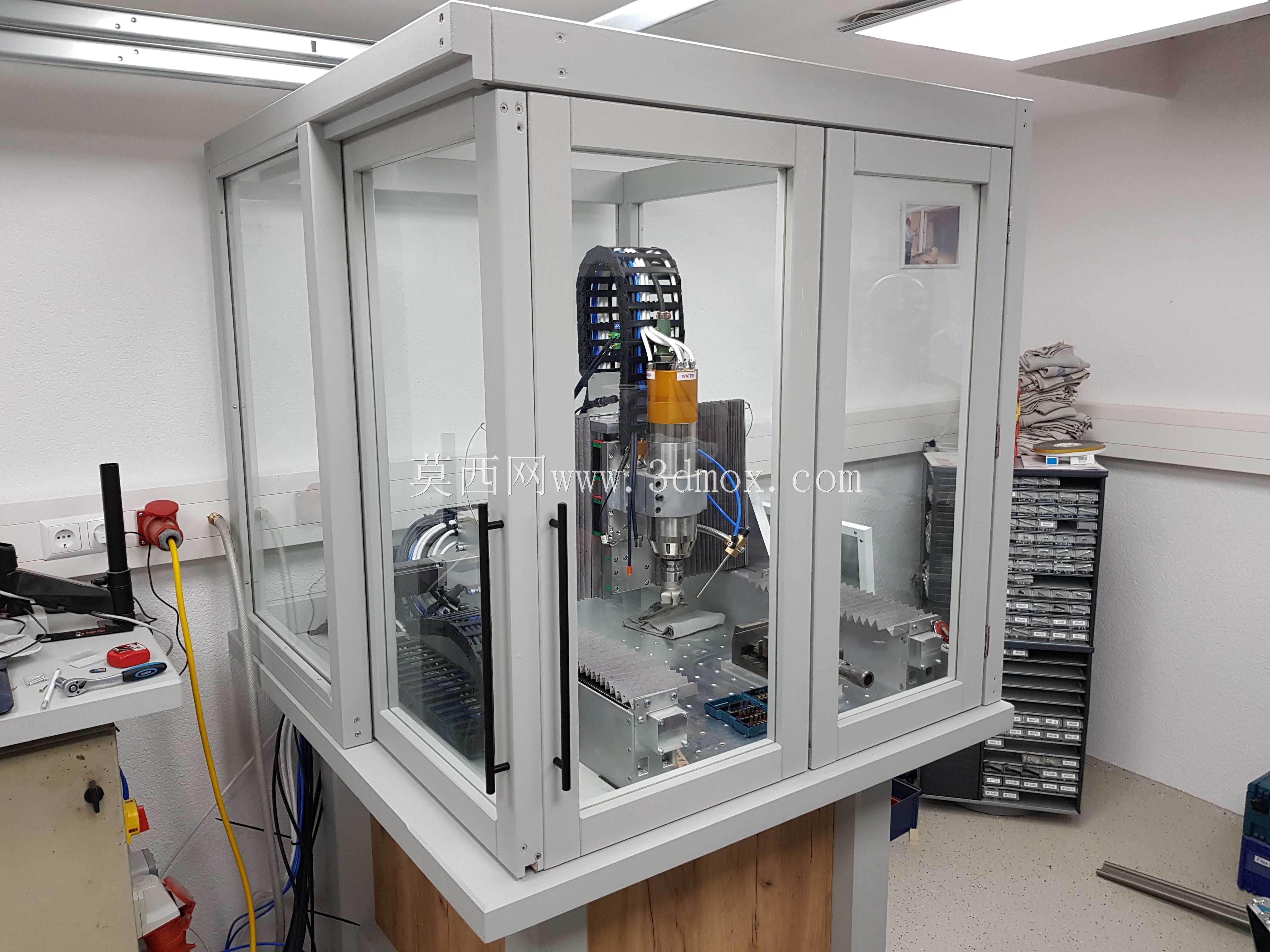

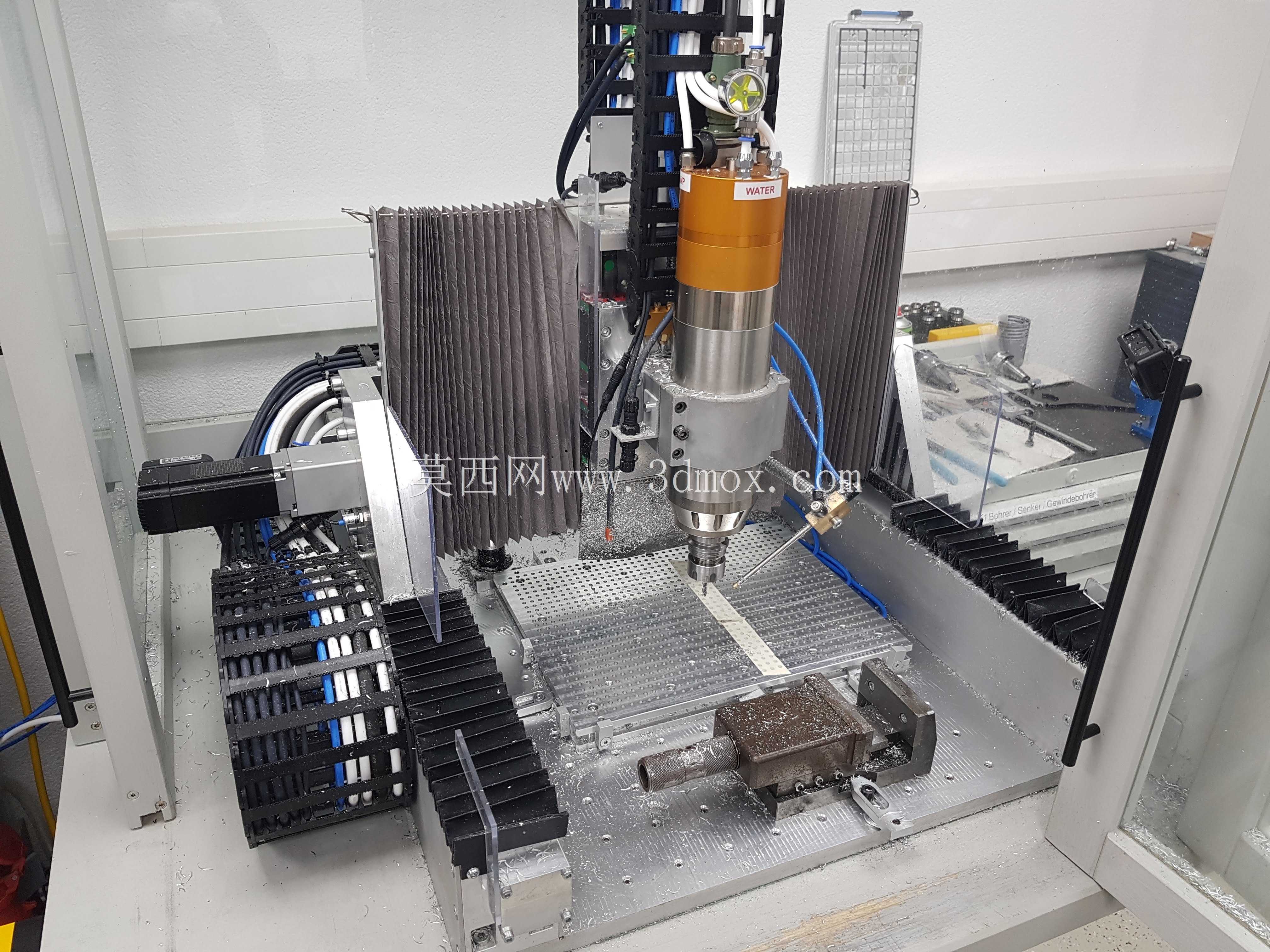

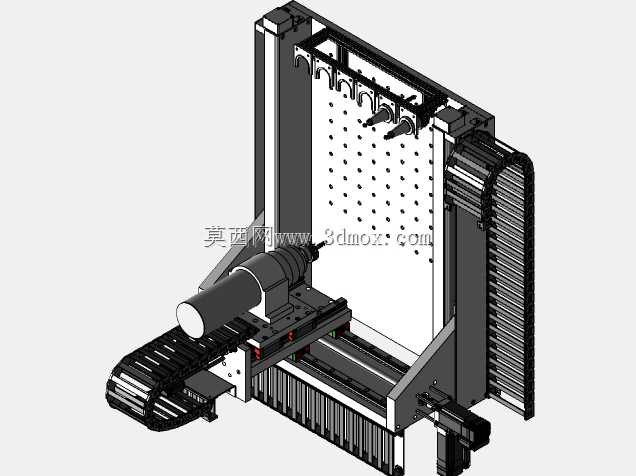

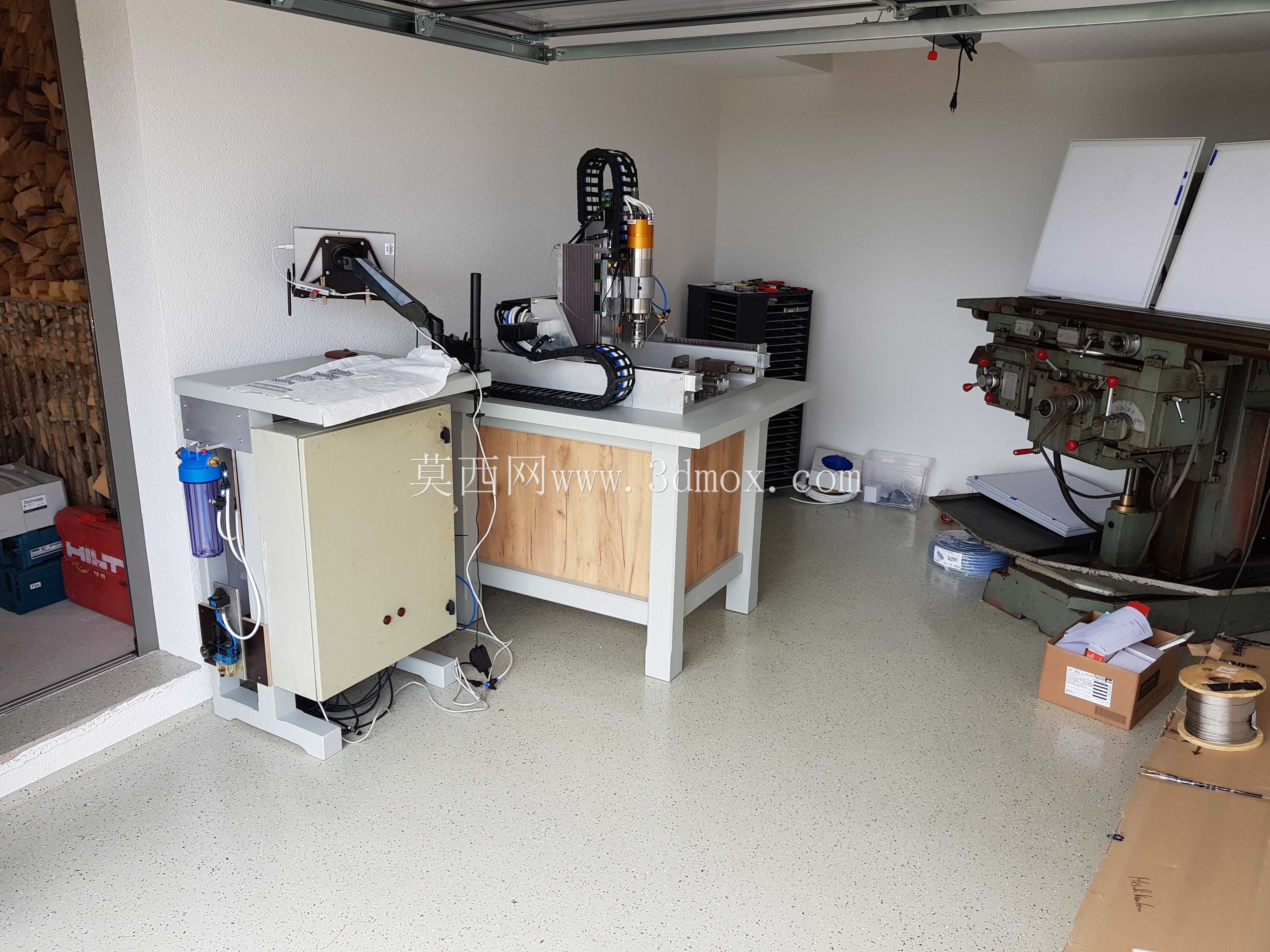

该三轴数控运动平台属于精密加工类核心执行机构，主要面向小型工件的精密铣削、钻孔、轨迹雕刻等加工场景，可适配桌面级加工工位，也可集成到自动化生产线中作为精密移载、点胶、涂覆的运动载体，在五金小零件加工、文创产品雕刻、小型模具精修、电子元器件涂覆点胶等场景中都能发挥稳定的运动控制作用。整体采用经典龙门式双驱结构设计，X轴向采用双侧平行直线导轨搭配传动组件的布局，相比单侧边驱动的结构，能大幅降低长行程运动过程中的横梁偏摆误差，提升运动过程的平稳性，即使在高速进给状态下也能保证运动精度不出现明显衰减。Y轴向搭载在龙门横梁上，采用单导轨搭配滑块的承载设计，配合轻量化的滑座结构，能有效降低运动负载，提升Y轴方向的响应速度，适配快速往复的加工动作需求。Z轴向垂直布置在Y轴滑座上，集成了主轴安装位与拖链走线结构，可适配不同功率的加工主轴或作业执行端，垂直方向的导轨采用高刚性的方形导轨设计，能承受加工过程中的轴向切削力，避免Z轴出现让刀问题，保证加工深度的一致性。设计过程中充分考虑了安装边界与维护便利性，整体底座采用平整的安装基准面，可直接固定在标准工作台或定制机架上，各轴向的传动组件、导轨都预留了润滑与维护操作空间，拖链采用全封闭结构，可对内部的动力线、信号线形成可靠防护，避免加工过程中的切屑、切削液飞溅造成线路损坏。各轴向的行程搭配经过合理匹配，X向长行程可覆盖较大范围的加工区域，Y向行程满足横向走刀的覆盖需求，Z向行程可适配不同高度的工件装夹需求，进给速度可根据加工材质的不同灵活调整，在加工铝合金、亚克力等软质材料时可达到较高的进给效率，加工钢材等硬质材料时可降低进给速度保证切削稳定性。整体结构的刚性经过针对性优化，底座与横梁都采用了加强筋布局设计，可抵消高速运动过程中的振动，保证加工面的光洁度与尺寸精度，各轴的限位位置都预留了传感器安装位，可快速加装原点、硬限位等检测组件，实现运动过程的安全防护，避免超程造成的结构损坏。
