BT30主轴微型立式数控铣床结构设计

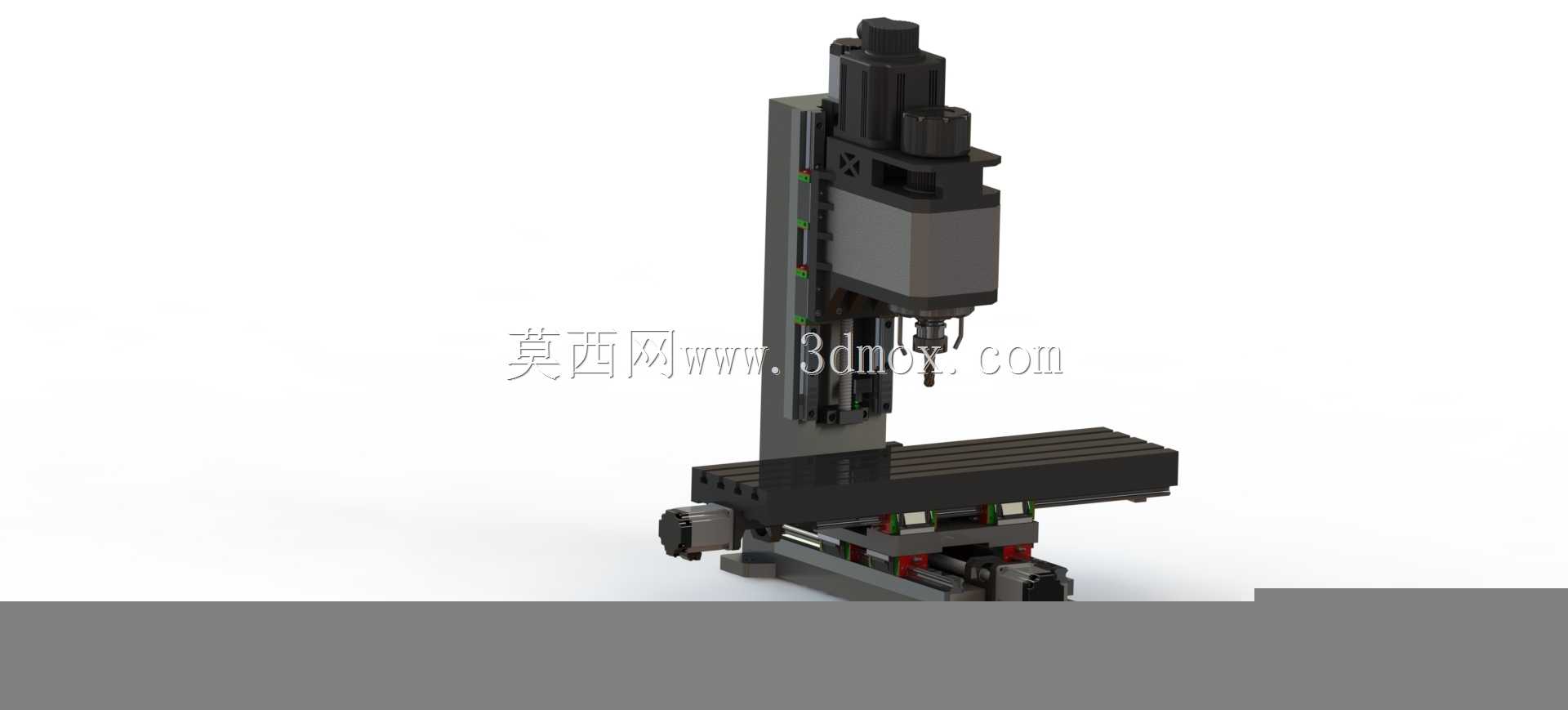

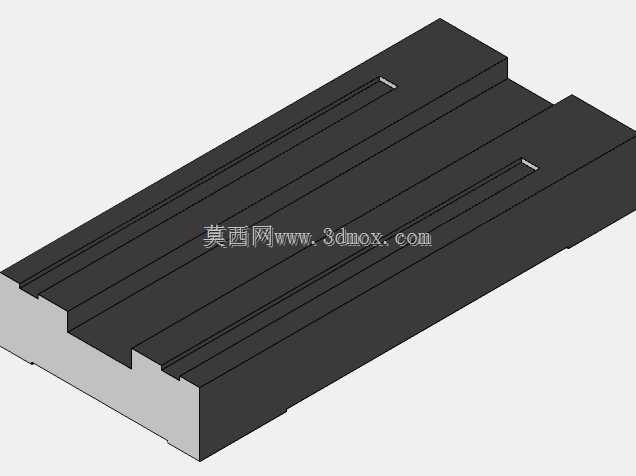

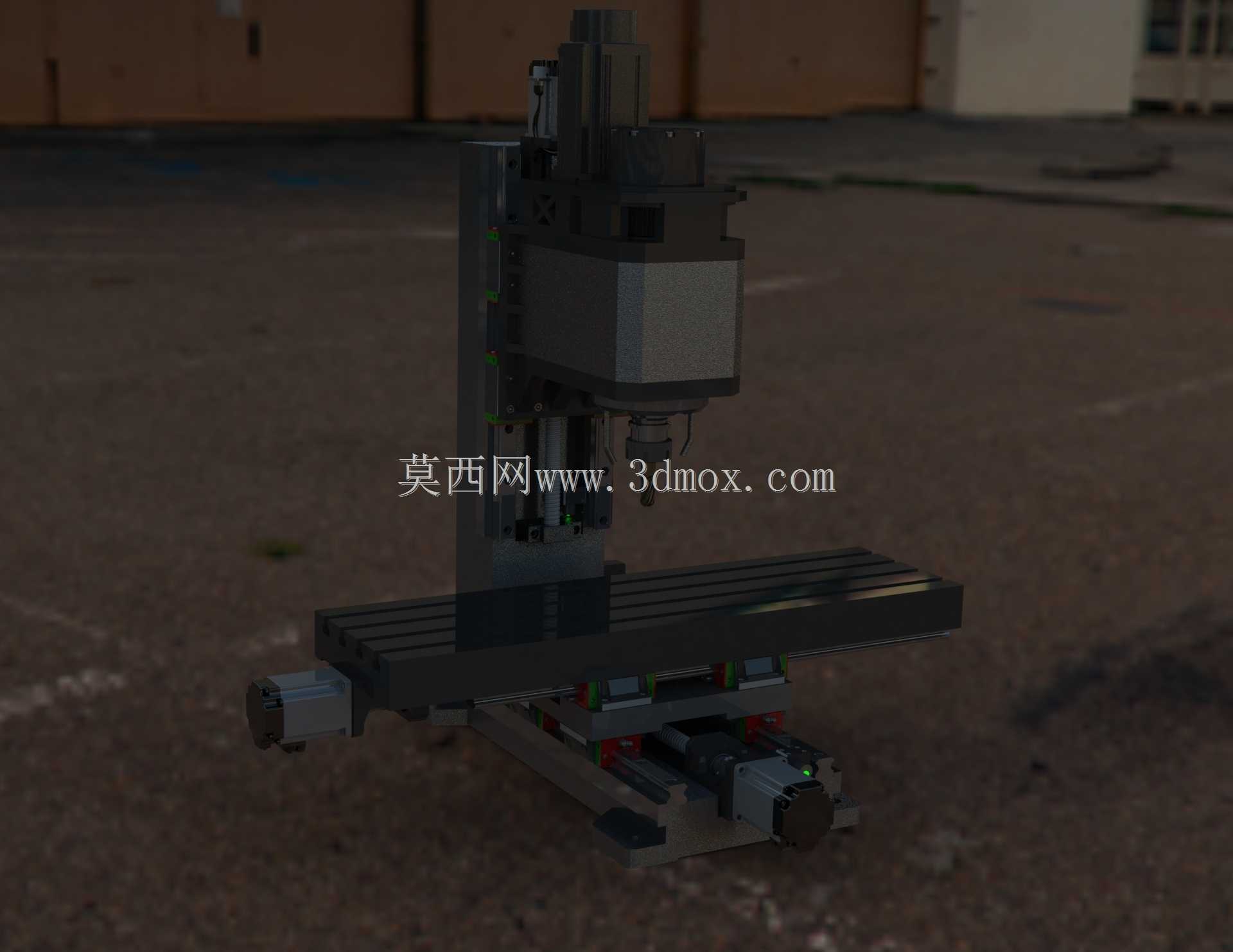

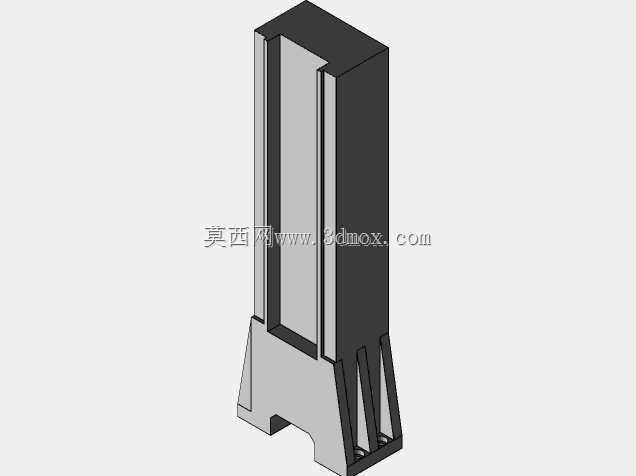

这款微型数控铣床主要面向小型精密零件加工场景，可适配个体工坊、教学实训、小批量打样等多元加工需求，能够完成铝件、铜件、工程塑料等易切削材质的平面铣削、钻孔、镗孔、简单三维轮廓铣削等加工工序，填补了小型加工场景下大型机床占地大、能耗高、操作门槛高的使用空白。设备采用立式主轴布局，搭载BT30规格主轴单元，主轴部分集成了传动与进给结构，可实现稳定的转速输出与轴向进给动作，满足常规小型零件加工的精度与扭矩需求。整体结构采用立柱固定、工作台十字移动的经典布局，立柱作为主轴的承载基体，采用高刚性的立式结构设计，可有效抵消加工过程中产生的切削振动，保障加工过程的稳定性；下方十字工作台分别搭载X、Y向的传动导向结构，可实现两个水平方向的精准进给移动，配合主轴的Z向进给，可完成三轴联动的加工动作，工作台面预留了标准的T型槽结构，可适配通用夹具、平口钳等装夹工具，方便不同规格工件的快速装夹定位。设计过程中优先考量了小型设备的刚性平衡与空间利用率，整体结构紧凑，安装边界占地仅需不到两平方米的作业空间，对作业场地的承重、空间要求极低，无需专门的大型设备地基，普通平整的硬质工作台面即可完成安装固定。各运动轴的导向部件均采用适配微型设备的线性导向结构，兼顾运动顺滑度与承载能力，传动部分采用精密传动组件，可保障进给过程的定位精度与重复定位精度，避免低速爬行问题影响加工表面质量。主轴单元的安装位置经过反复调校，与工作台面保持严格的垂直精度，可有效降低加工过程中的让刀风险，保障孔加工、平面加工的形位公差符合要求。设备的走线、部件排布均预留了充足的维护空间，日常的润滑、易损件更换无需拆解主体结构即可完成，大幅降低了后期的维护成本与操作难度，同时整体外形采用规整的立式结构，无外凸的尖锐部件，可适配小型作业空间的安全防护要求，无论是教学场景下的学员操作，还是工坊内的日常加工，都能兼顾使用便利性与操作安全性。
