桌面级小型精密数控车削加工设备

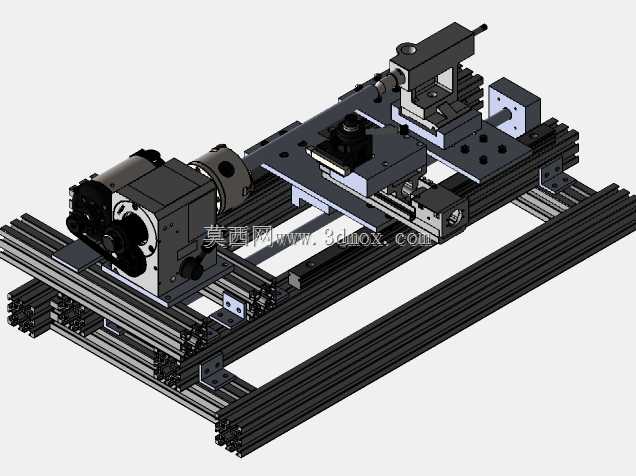

这款微型数控车削设备主要面向个人加工工坊、创客空间、职业院校实训教学以及小批量精密零件试制场景，可满足小型金属件、工程塑料件的外圆车削、端面加工、内孔镗削、螺纹切削等常规车削工序需求，相比工业级大型数控车床，它占地空间极小，能够放置在常规工作台面上使用，适配小空间作业场景，同时保留了数控设备的自动化走刀加工能力，无需人工全程操作进刀退刀，降低了小型零件加工的操作门槛。设备整体采用工业铝型材搭建底部机架，铝型材的槽道结构既可以保证机架整体的结构刚性，又能灵活调整各功能组件的安装位置，方便后期根据加工需求拓展辅助工装、调整主轴与进给轴的相对位置，机架底部预留了充足的安装固定孔位，可以直接通过螺栓固定在工作台面上，避免高速加工过程中设备出现移位、共振问题，保障加工精度。设备左侧集成了主轴夹持单元，搭配三爪卡盘结构，可装夹直径在适配范围内的棒料工件，主轴单元集成了驱动与传动结构，能够实现稳定的转速输出，满足不同材质工件的切削线速度要求；中部为十字滑台进给结构，搭载了可沿X、Z两个方向精准移动的刀架组件，刀架可安装常规车削刀具，通过数控系统控制进给路径，完成复杂轮廓零件的自动加工，滑台采用线性导轨作为导向部件，移动阻力小、定位精度高，可保障小尺寸零件的加工公差控制在合理范围内；尾座单元可沿机架导轨滑动锁紧，针对长轴类零件加工时可提供顶尖支撑，避免工件加工过程中出现挠曲变形，提升长件加工的稳定性。设计过程中充分考虑了小型设备的易用性与维护便捷性，所有传动部件均预留了润滑与调整空间，日常维护无需完全拆解设备，走线全部沿铝型材槽道内布置，既避免加工过程中切屑、切削液损坏线路，又让设备整体外观整洁规整，没有杂乱的外漏管线。设备的各功能模块采用模块化设计思路，主轴单元、进给滑台、尾座、刀架均为独立可拆分结构，用户可根据自身加工需求更换更高转速的主轴、更大行程的滑台或者多工位刀架，拓展设备的加工能力，适配更多样的小型零件加工需求，整体安装边界紧凑，不需要额外的大型地基配套，接入常规民用供电即可运行，非常适合小型加工场景下的精密零件加工作业使用。
