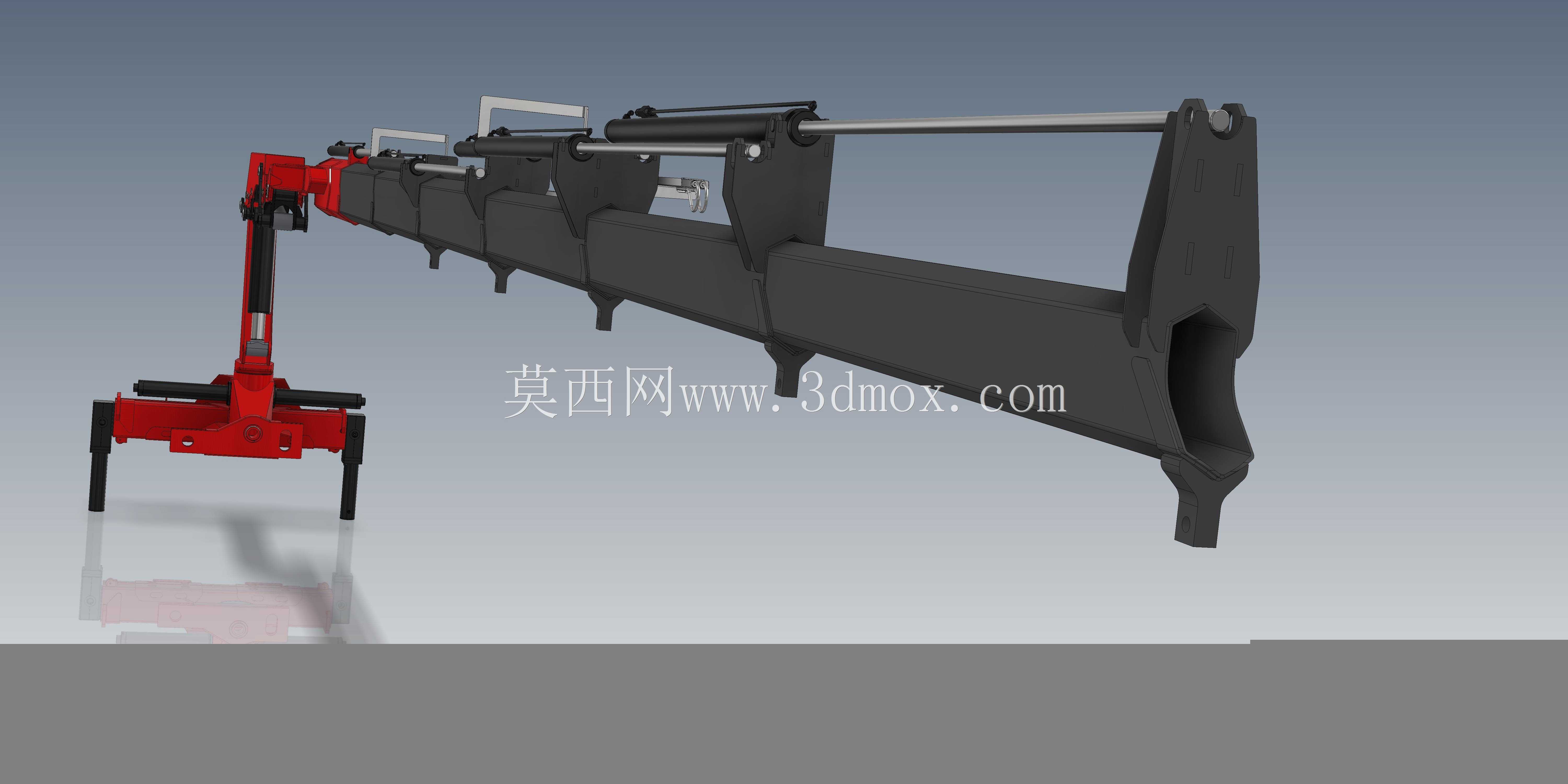

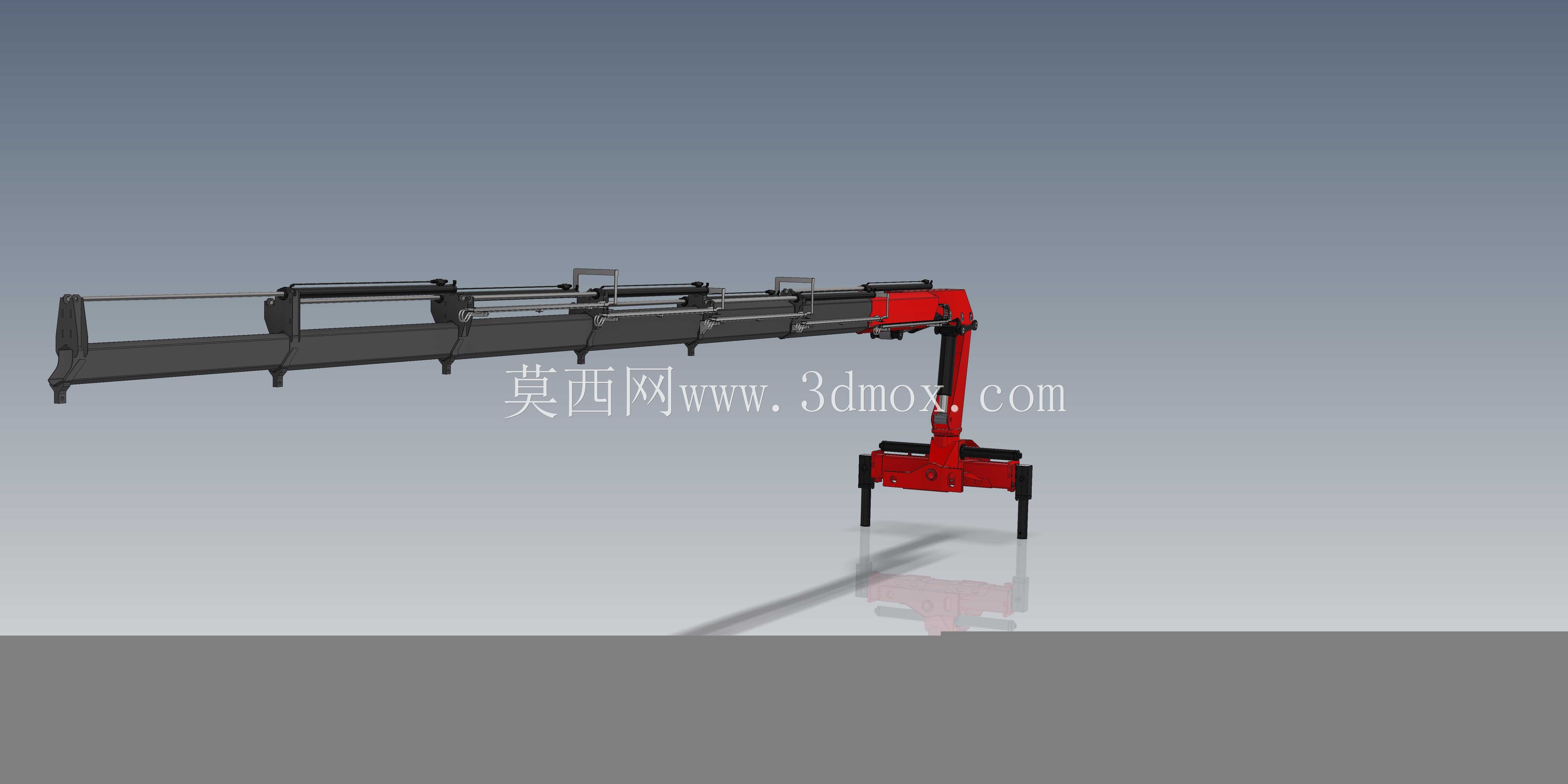

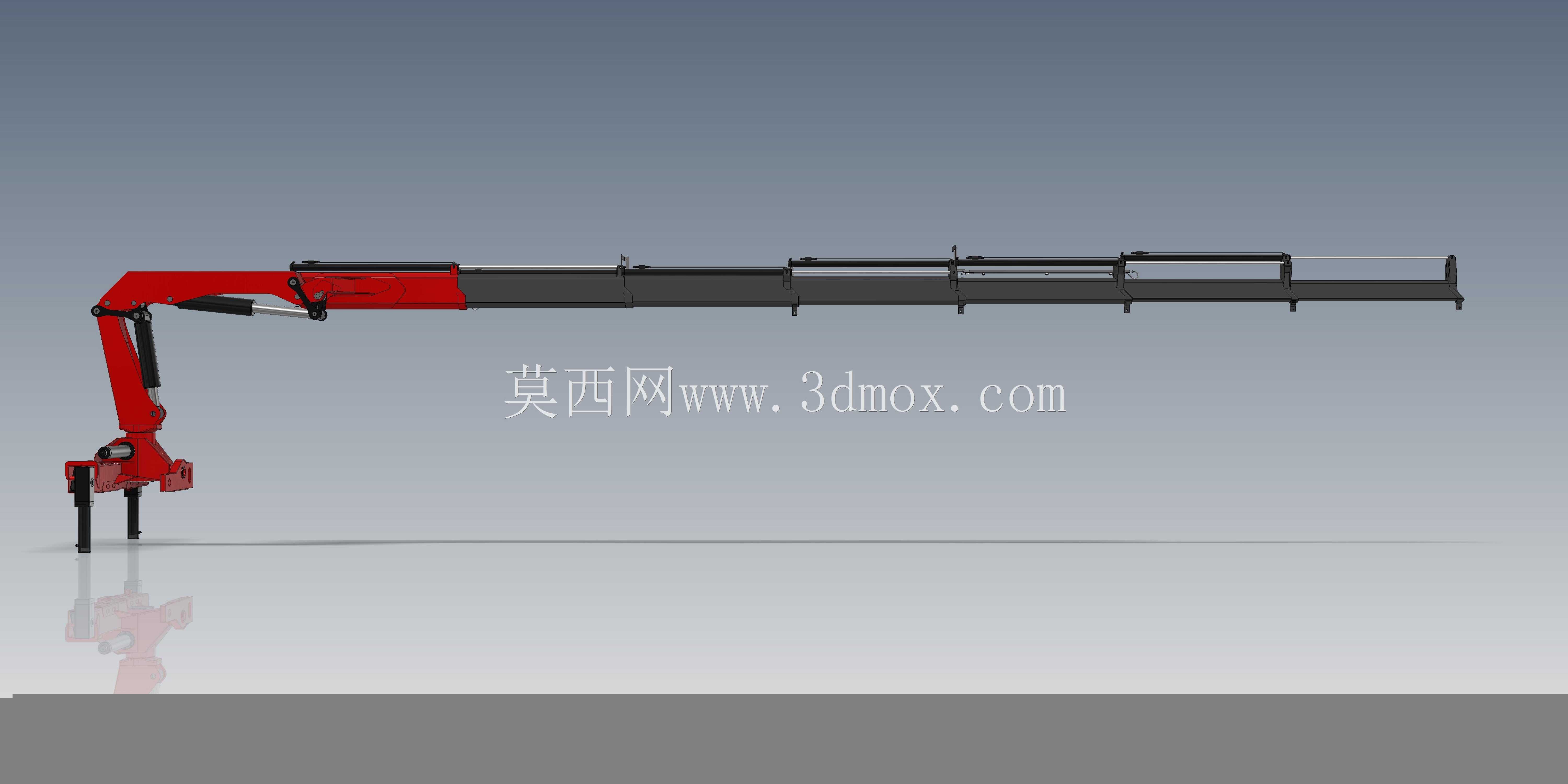

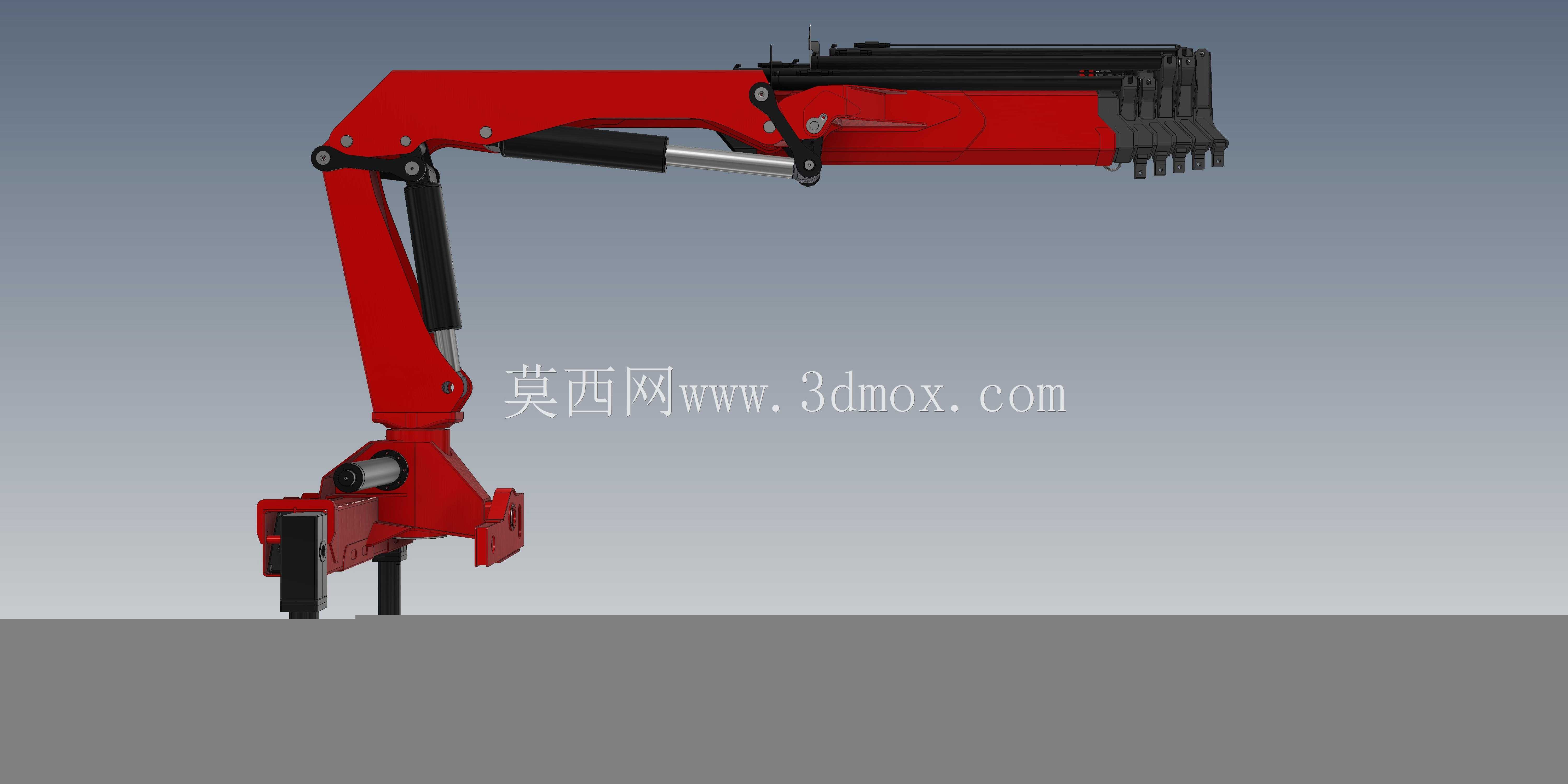

30吨米折臂式随车起重吊机结构设计

这款30吨米级折臂式起重吊机，主要适配中重型载货卡车底盘改装，广泛应用于物流场站重型货物装卸、基建工地零散建材转运、厂区重型设备移位安装、应急救援场景的重物托举作业，相较于传统直臂吊机，折臂结构可在狭窄街巷、低矮厂房、架空线缆下方等受限空间完成作业，折叠收纳后不占用货厢过多装载空间，兼顾车辆货运能力与起重作业能力，是短途重载转运、零散起重作业场景下的核心配套设备。该吊机采用多节折叠臂架结构，核心作业功能覆盖全幅度范围的重物起升、变幅、回转、伸缩动作，依靠全液压驱动系统实现各动作的平稳调速，可带载完成短距离幅度调整，适配不同重量、不同起吊高度、不同作业半径的工况需求；臂架末端预留标准吊具安装接口，可快速更换吊钩、抓斗、玻璃吸盘等属具，拓展散料抓取、幕墙安装等多元化作业场景，臂架侧面集成的液压管路采用隐藏式排布设计，避免作业过程中管路与外物剐蹭破损，提升户外复杂工况下的设备可靠性。设计阶段围绕30吨米的额定起重力矩做了全工况受力校核，基础臂段采用高强度合金钢板折弯焊接成型，在保证臂架抗弯抗扭强度的前提下尽可能降低臂架自重，避免过多占用车辆底盘的承载配额；各节臂的伸缩顺序做了逻辑优化，空载状态下可快速伸出长臂架覆盖大作业半径，重载工况下优先伸出基础臂段保证结构刚性，避免长臂段过载变形。回转支承采用大直径交叉滚子结构，可承受起吊过程中的轴向力、径向力与倾覆力矩，回转动作设置缓冲阻尼，避免带载回转时的启停冲击引发重物晃动。安装边界方面，吊机底座采用标准化连接孔位设计，可适配国内主流重卡底盘的副梁安装尺寸，底座安装面预留足够的螺栓排布空间，保证与车辆底盘连接的结构强度；折叠收纳状态下吊机整体高度控制在车辆限高范围内，宽度不超出车厢侧边，避免车辆行驶过程中出现超宽超高问题；液压油箱、控制阀组等附属部件均集成在吊机底座侧面，无需额外在底盘上开凿安装位，降低改装施工的难度。臂架全伸状态下可覆盖十余米的作业半径，满足常见的跨障碍起吊需求，最小作业幅度下可完成额定最大起重量的重物吊装，适配近距离重型设备的装卸需求。
