车载式液压高空作业起重装置设计

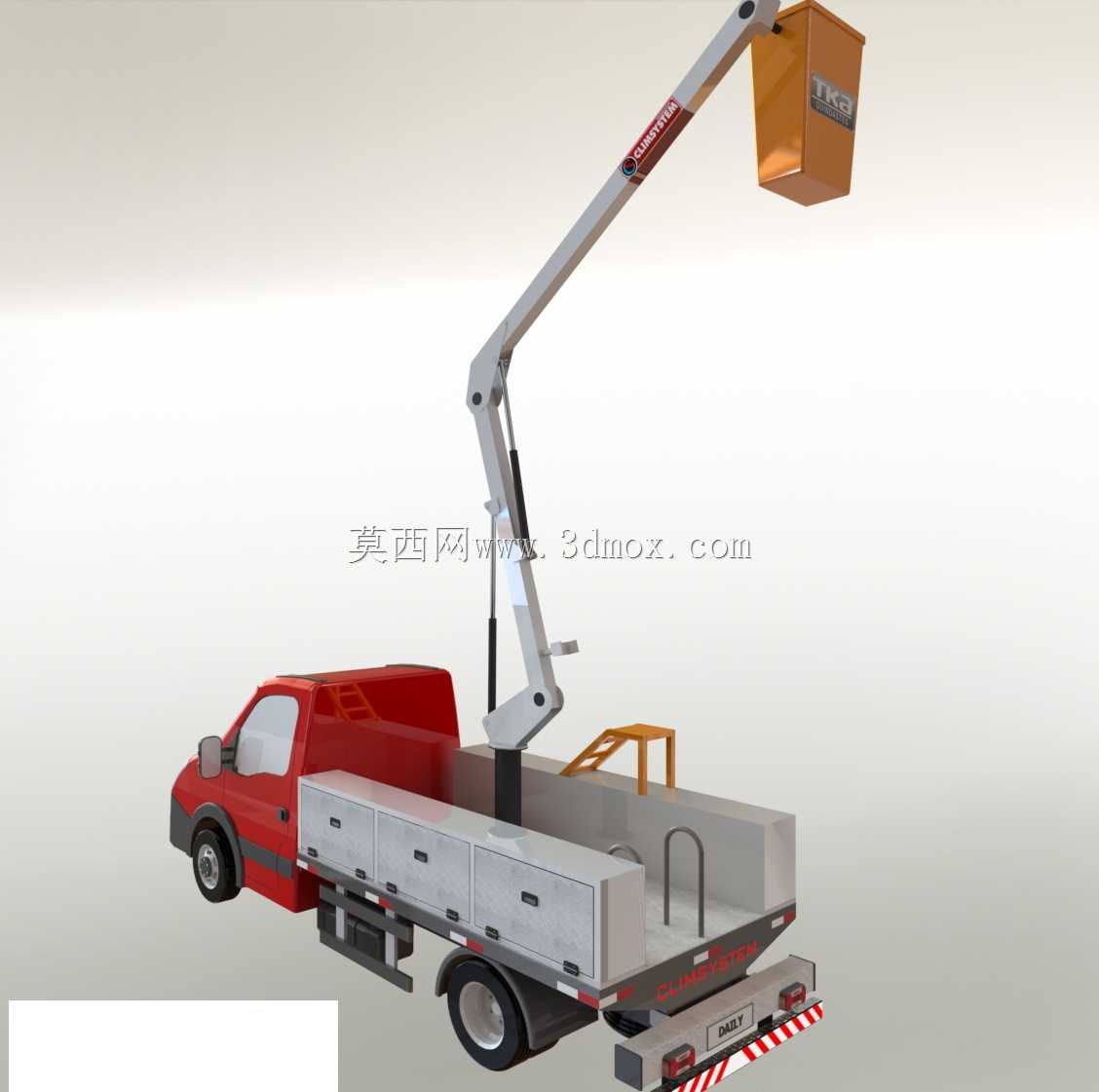

上次给市政维保单位做方案对接时，对方提出现有高空作业车在窄路街巷调头难、支腿展开占用人行道的痛点，回来就对着依维柯Daily底盘的实测参数抠了快三周结构。最初做臂架铰接点定位时，按常规起重设备的受力点布位，转成通用格式导入渲染环节才发现，臂架俯角到12度时会和驾驶室后围的加强筋发生干涉，反复调了七次铰接轴的安装座位置，才把最小作业半径压到2.3米，刚好能覆盖老城区非机动车道旁的路灯检修位。

做作业斗连接结构时没照搬通用起重机的挂接方案，特意加了两组阻尼缓冲块，之前实训课上见过学员操作同类设备时，臂架收幅过快把作业斗晃得磕碰臂架，掉漆不说还容易震坏斗内的工具挂架，这次把缓冲块的压缩行程调到15毫米，试装时哪怕快速收臂，斗体也不会出现硬碰撞。车斗侧边的工具柜做了暗装式锁扣，最初用明装搭扣，渲染时发现反光太明显影响整体观感，改成嵌入式的按压锁后，既不破坏货箱侧板的平整度，也能避免户外作业时锁扣被树枝剐蹭变形。

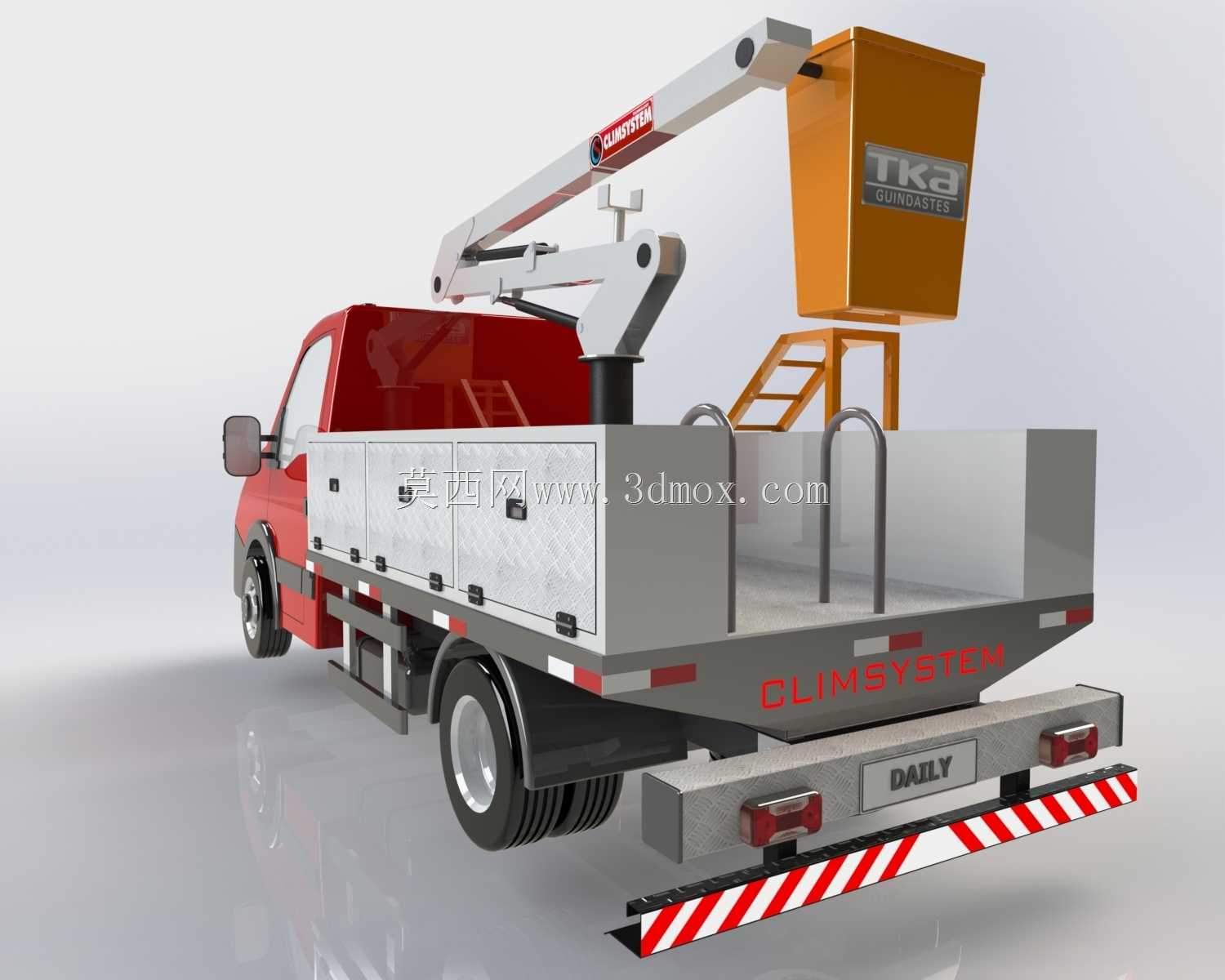

车尾的防撞条特意选了红白斜纹的工程级反光贴材质，之前做同类车型模型时忽略了国标对专用作业车尾部标识的要求，这次特意核对了市政作业车辆的标识规范，把反光条的倾斜角度、单条宽度都按实车比例做了还原，连后保险杠上的拖车钩安装位都留了对应的沉孔结构。跨格式转档时最开始出现曲面破面，是因为臂架上的贴标贴图用了高分辨率的位图，压缩后边缘出现锯齿，后来把贴标做成矢量轮廓贴附在曲面上，转档后不管怎么缩放视角，标识边缘都保持清晰。

爬梯的踏步间距特意调到220毫米，之前见过不少高空作业车的爬梯做的太陡，维保人员拎着工具上下容易踩空，这次把爬梯的倾斜角控制在65度，每级踏步都加了防滑凸起的纹理，连扶手的弯折半径都按成年人手掌抓握的舒适度做了调整，不会出现硌手的情况。支腿的隐藏式结构改了三次，最初做的是外置支腿，突出车身太多影响窄路通行，改成藏在货箱底板下的抽拉式支腿后，行驶状态下完全不超出车身宽度，展开后支撑跨距能达到3.2米，满足8米作业高度下的抗倾覆要求。
