大型履带式起重机行走底盘总成结构

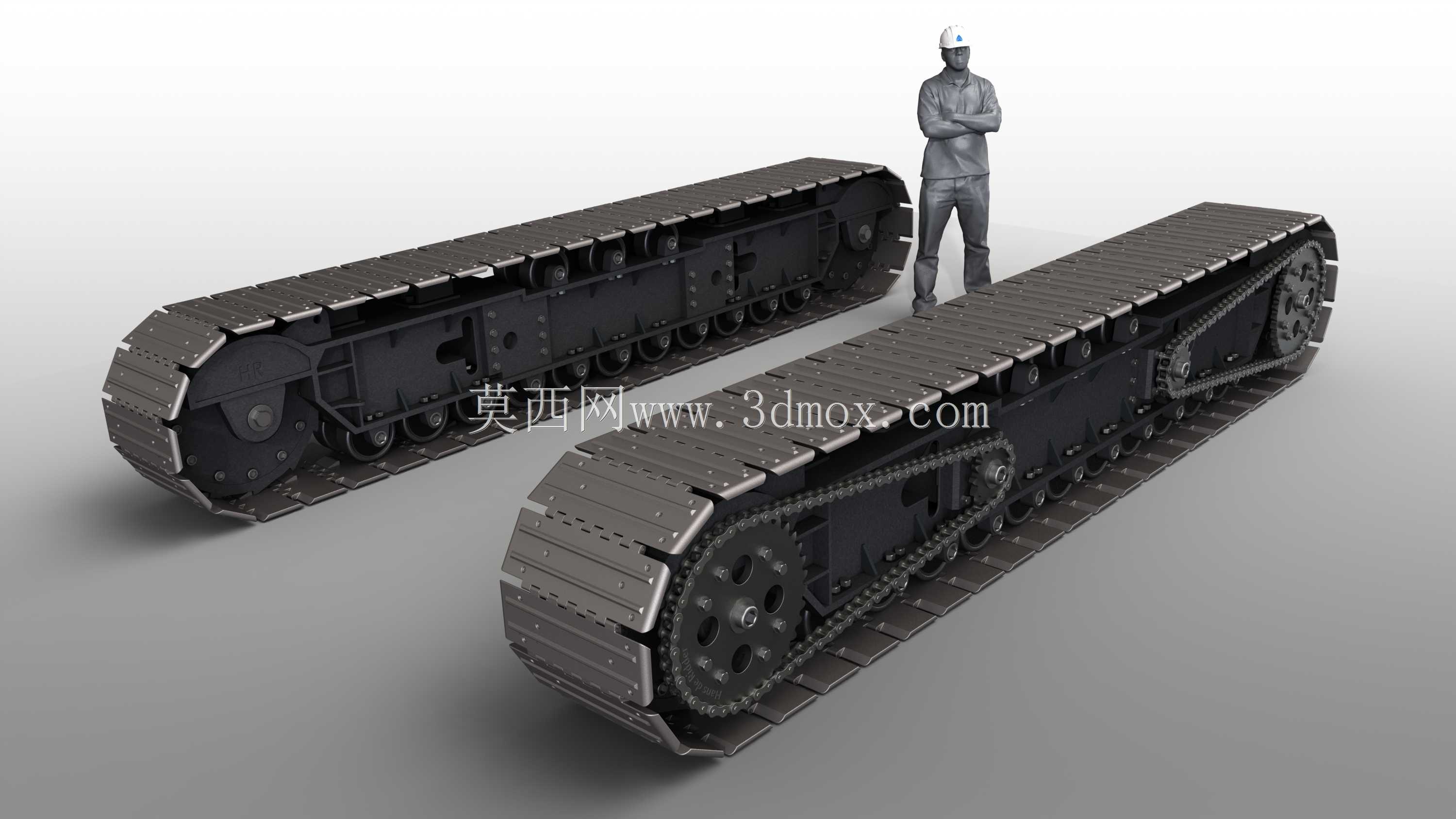

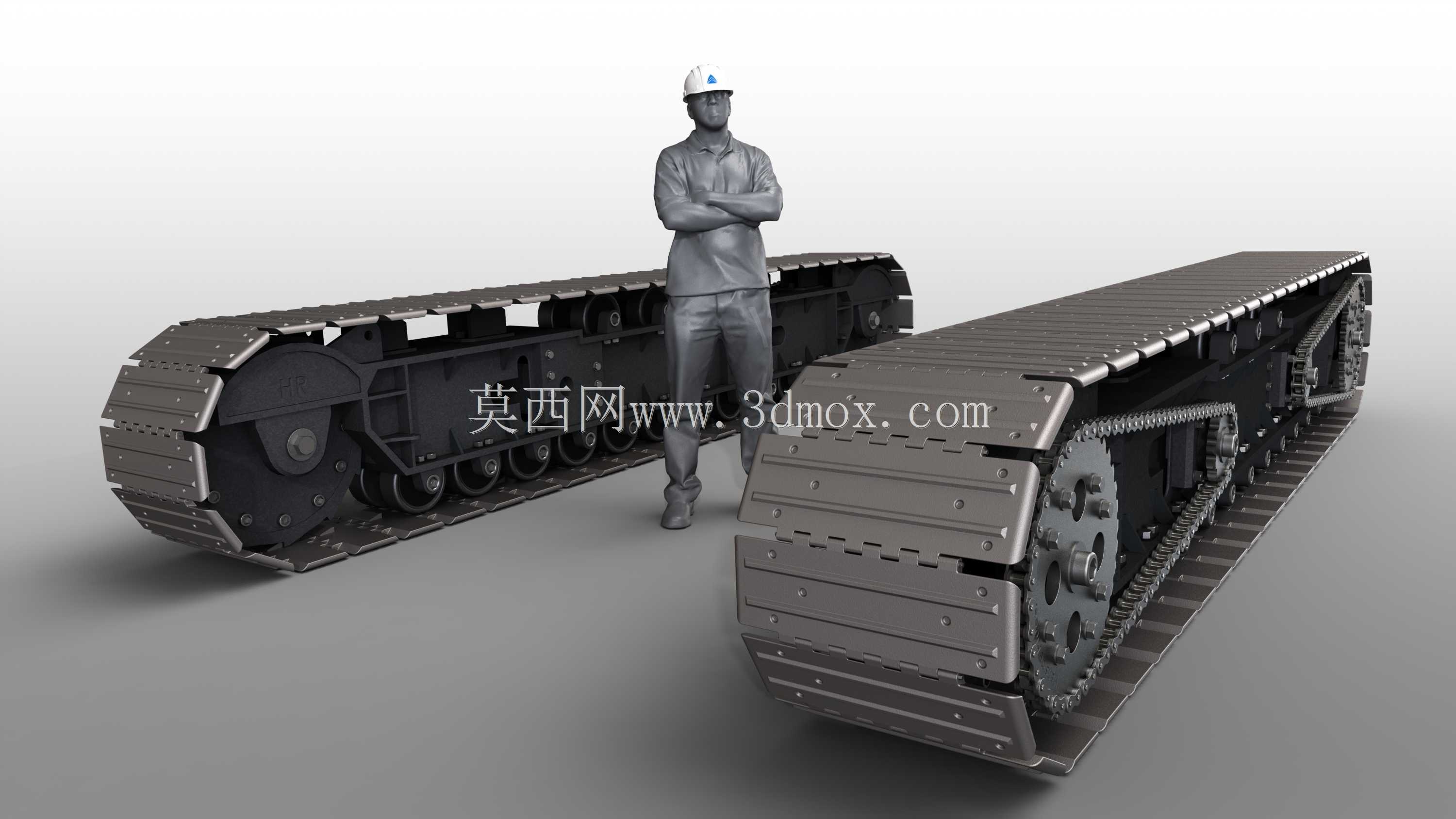

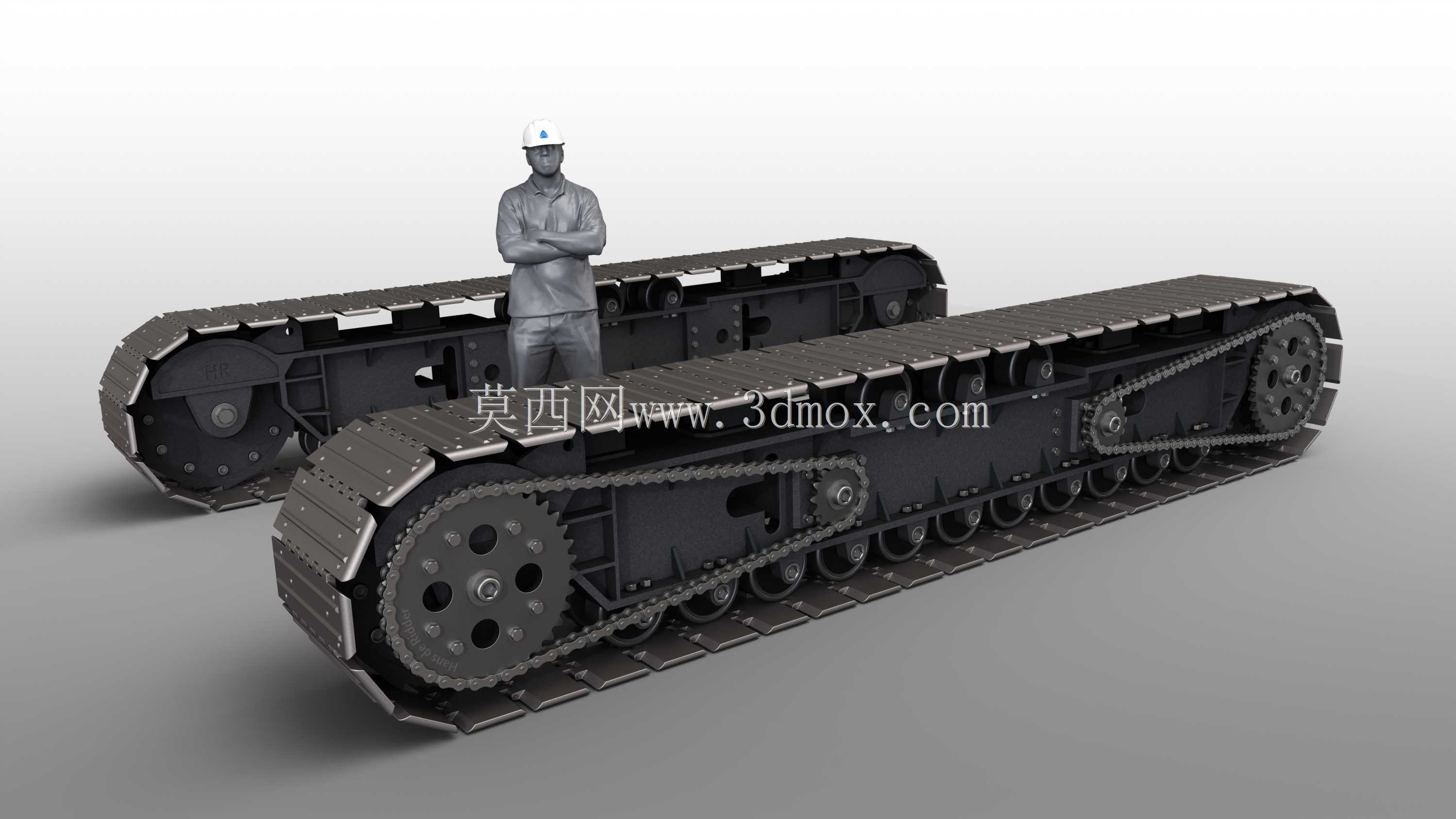

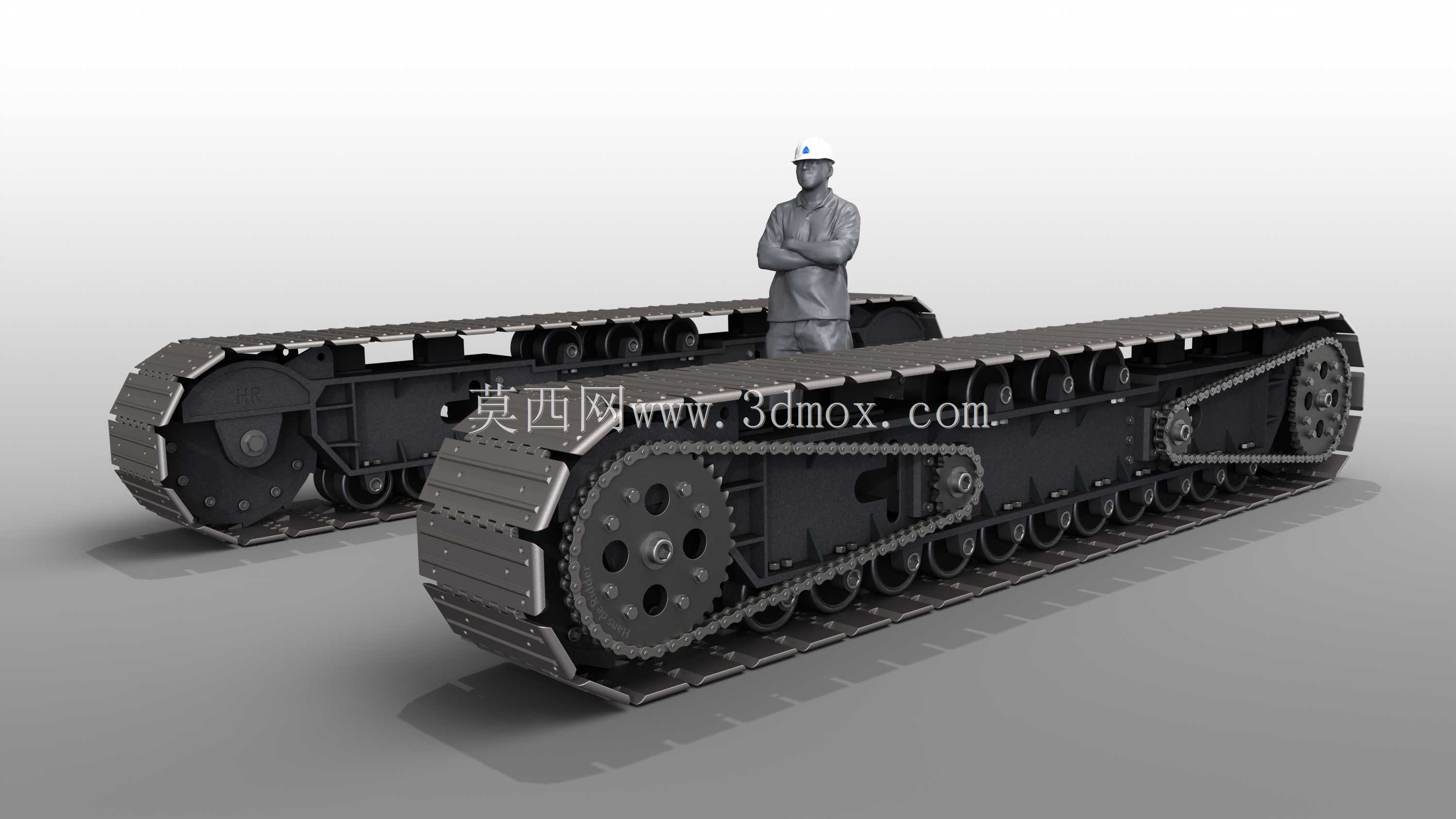

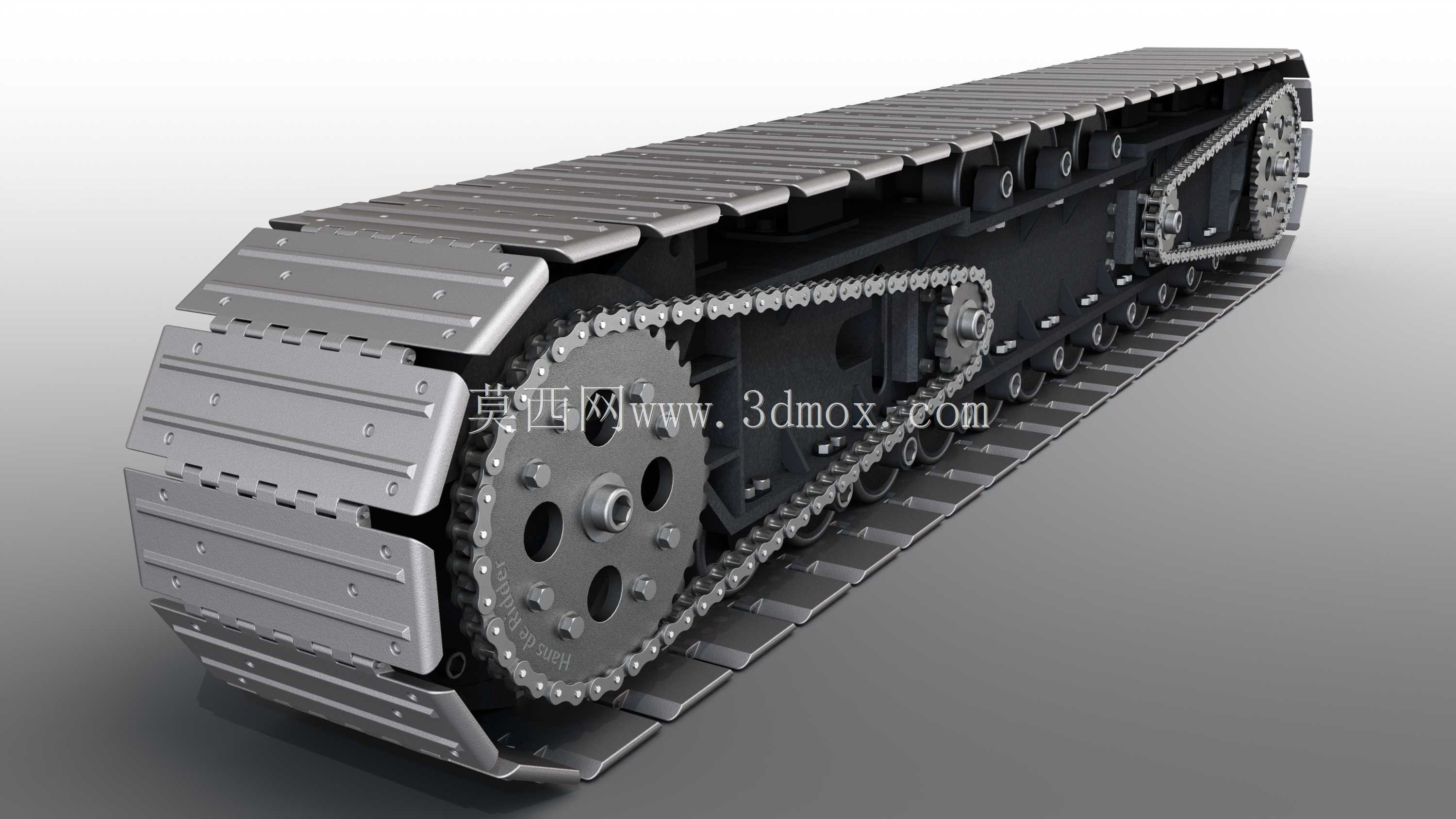

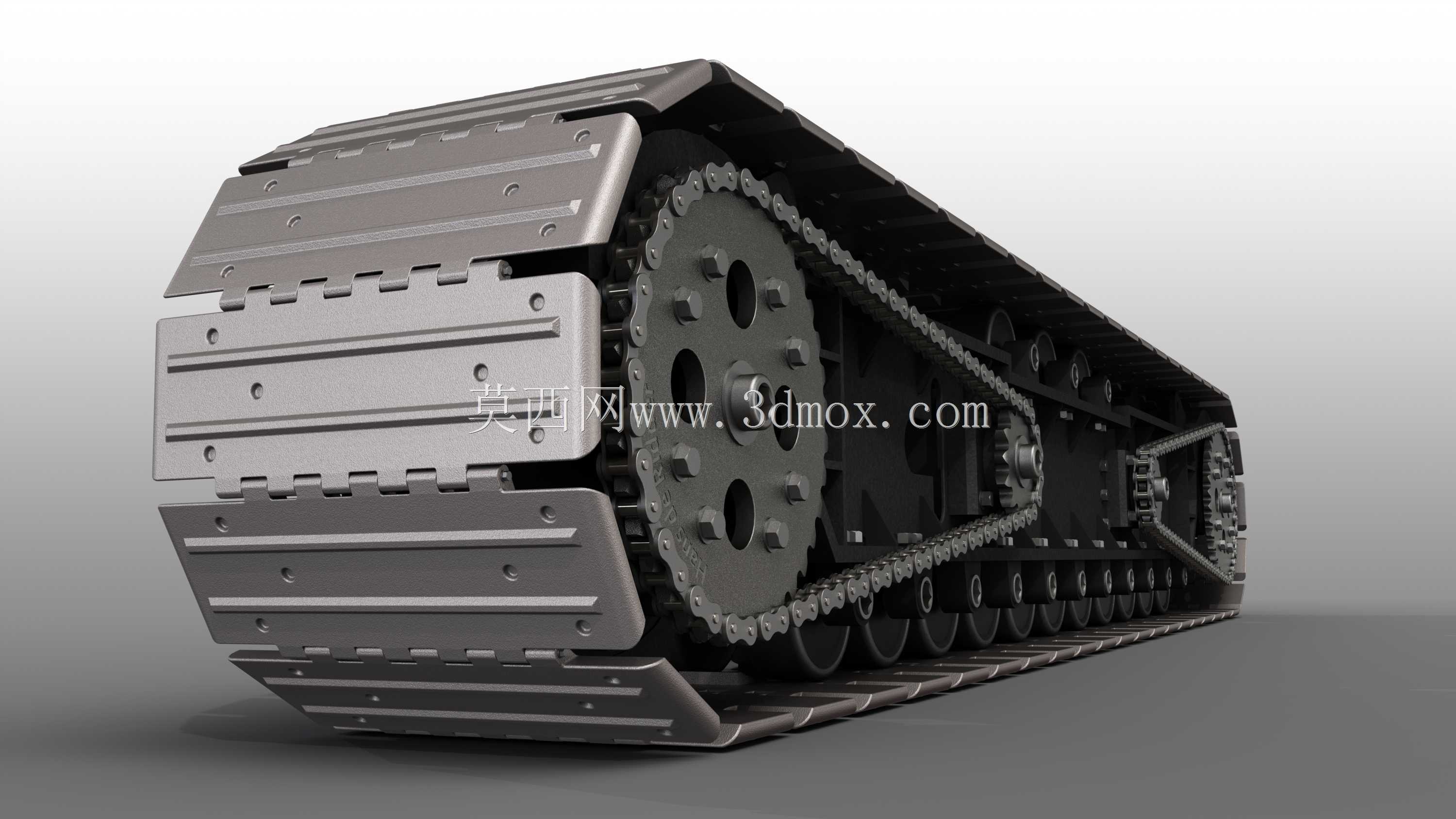

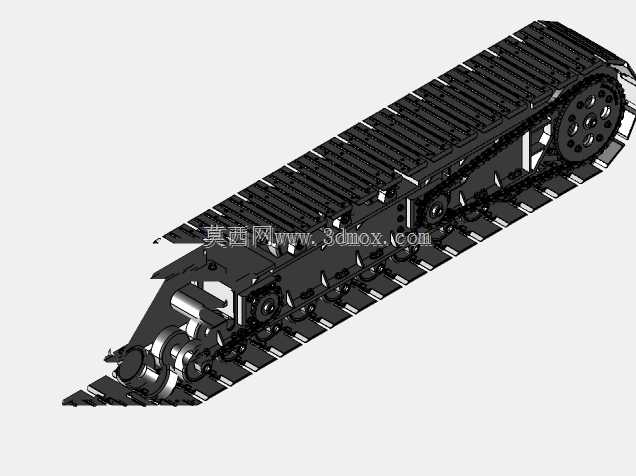

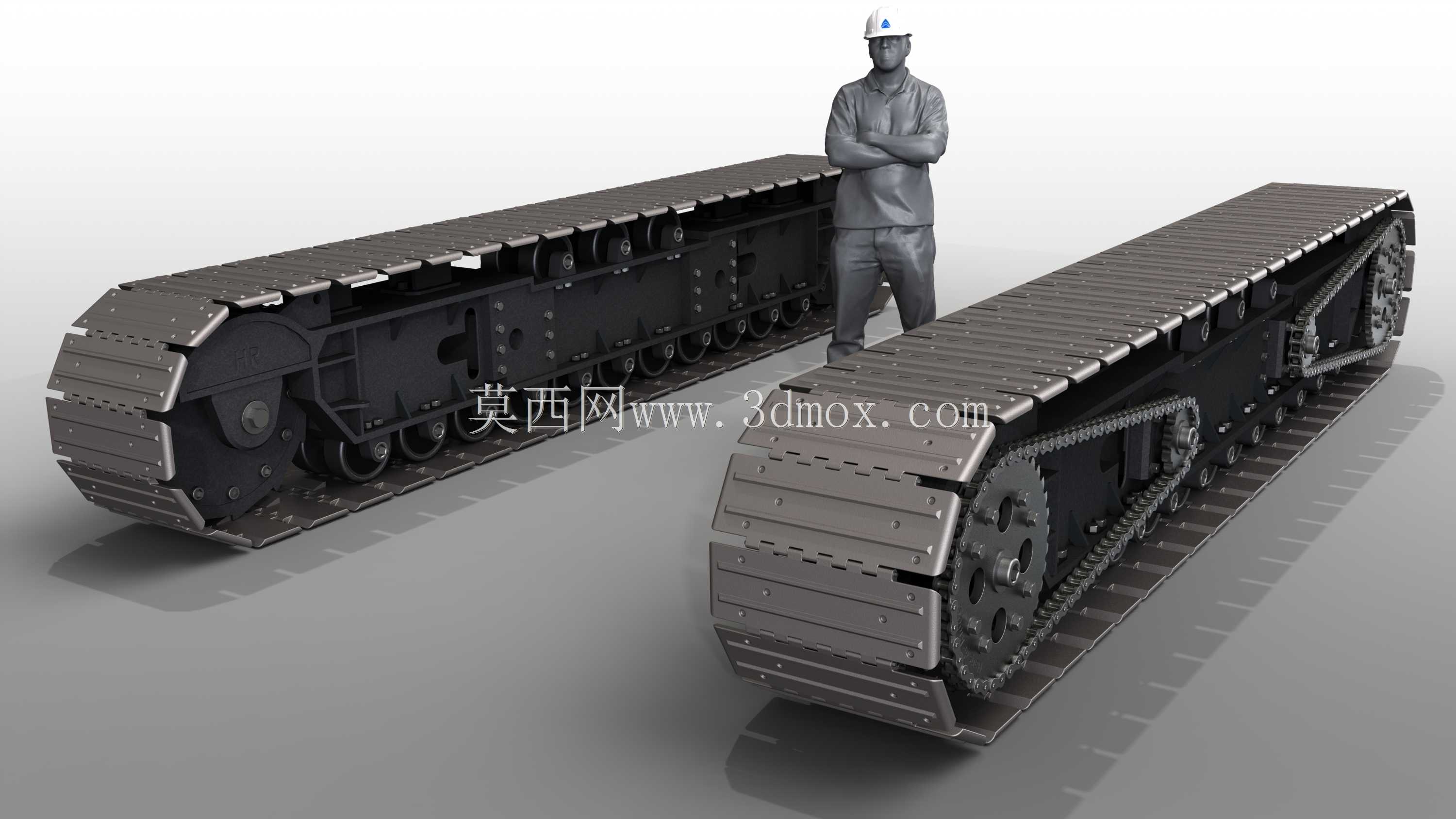

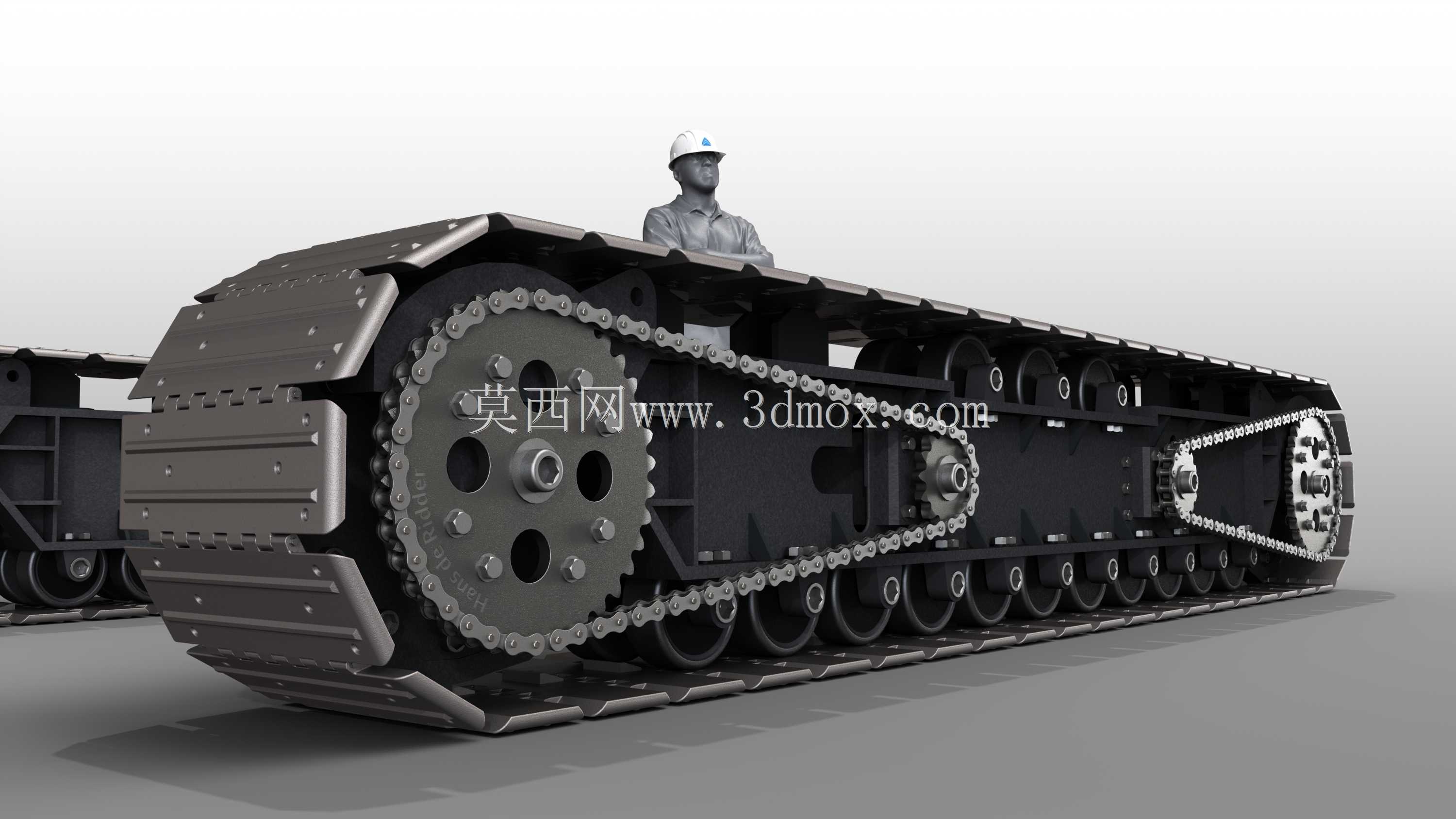

这套履带行走总成是大吨位起重设备的核心承载行走部件，主要适配露天矿山开采、大型风电吊装、桥梁构件架设、重型设备转运等复杂非铺装路面作业场景，能够在泥泞、碎石、松软沙土等普通轮式设备无法通行的作业面稳定移动，为上部起重作业机构提供可靠的承载基础与移动能力。在实际工程作业中，该底盘承担整台起重设备的全部自重与吊载重量的传递，同时负责完成设备的场地转场、作业位置微调、带载短距离移位等动作，相比传统轮式行走结构，履带的大接地面积能够大幅降低地面比压，避免作业过程中出现沉陷、打滑等问题，尤其适合在未硬化的施工场地、滩涂、山地风场等特殊工况下使用。从功能特性来看，该履带总成采用模块化分段设计，左右两套履带单元对称布置，每套单元集成了驱动轮、导向张紧轮、多组承重托轮、钢制履带板、密封润滑式履带销、行走减速机构与侧置防护结构，履带板表面做了防滑耐磨处理，相邻履带板之间通过高强度销接结构连接，既保证了行走过程中的弯折灵活性，又能承受大吨位载荷带来的冲击；张紧机构采用液压自适应设计，可根据路面起伏自动调整履带张紧度，避免行走过程中出现脱轨、跳齿等故障，同时减少履带销与销孔之间的异常磨损，延长部件使用寿命。设计过程中，工程师重点考量了承载能力与通过性的平衡，首先根据上部起重设备的满载总重量与接地比压要求，确定了履带的总接地长度、单块履带板宽度与整体轨距，保证在最松软的作业地面上，设备接地比压控制在普通土壤可承受的范围内；其次对驱动轮的齿形做了优化，保证与履带销套的啮合平稳，减少行走过程中的冲击噪音与传动损耗；底盘的安装连接面采用标准化法兰接口设计，可适配不同吨位的上部转台结构，安装边界预留了足够的管线布置空间，行走液压管路、润滑管路都沿履带架内侧的走线槽布置，外部加装防护盖板避免作业过程中被飞石、杂物磕碰损坏。整体外形尺寸按照大吨位起重设备的通行要求设计，宽度满足常规道路运输的限界要求，转场时无需额外拆解履带单元即可完成平板车装载，履带架底部做了圆弧过渡处理，在跨越壕沟、凸起障碍时能够顺利通过，不会出现底盘卡滞的问题；两侧履带可独立驱动，能够实现原地转向、小半径转弯等动作，在狭小施工场地内也能灵活调整作业位置，无需额外的辅助设备配合移位。
