桌面级铝型材框架小型数控铣床结构

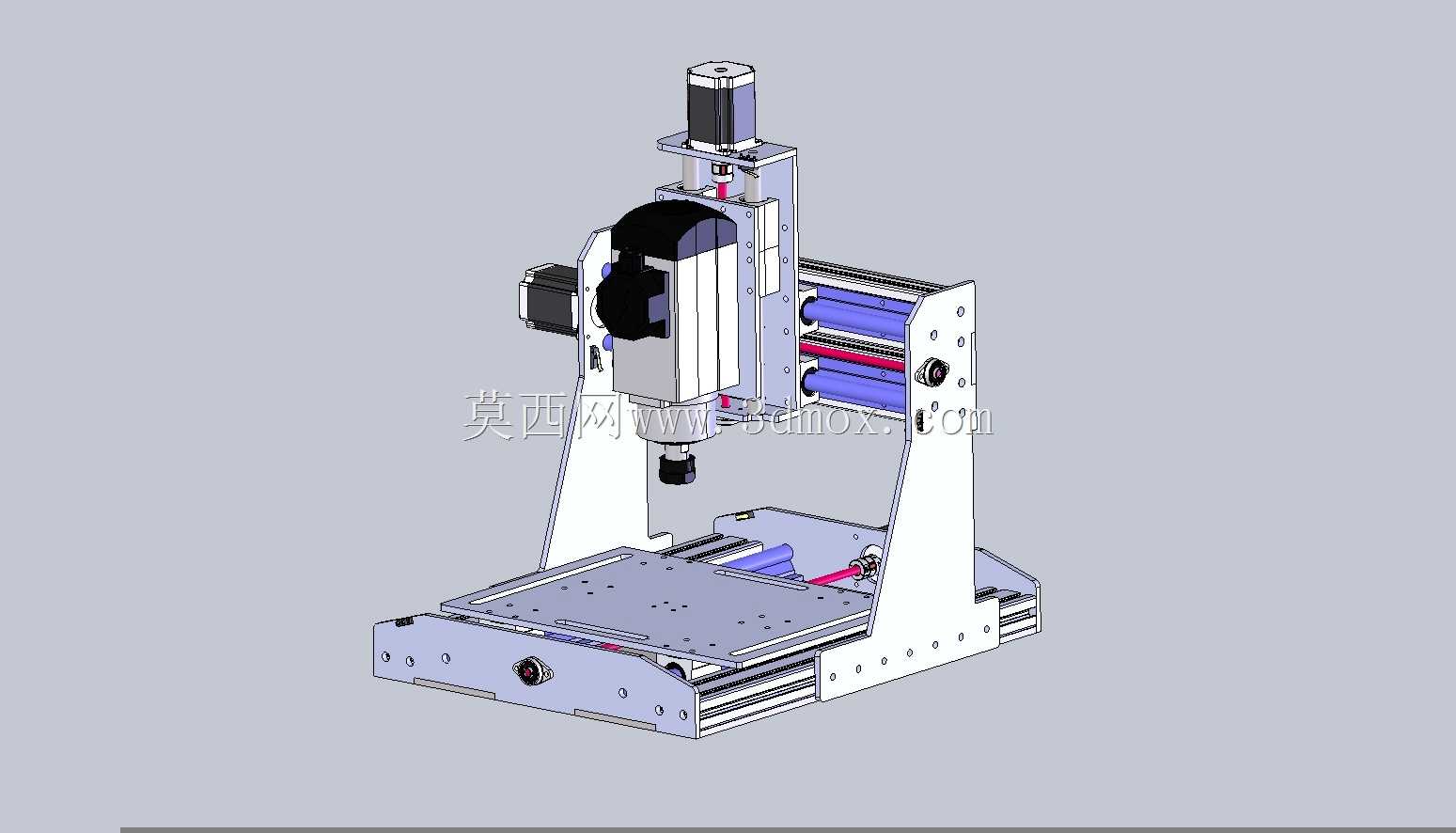

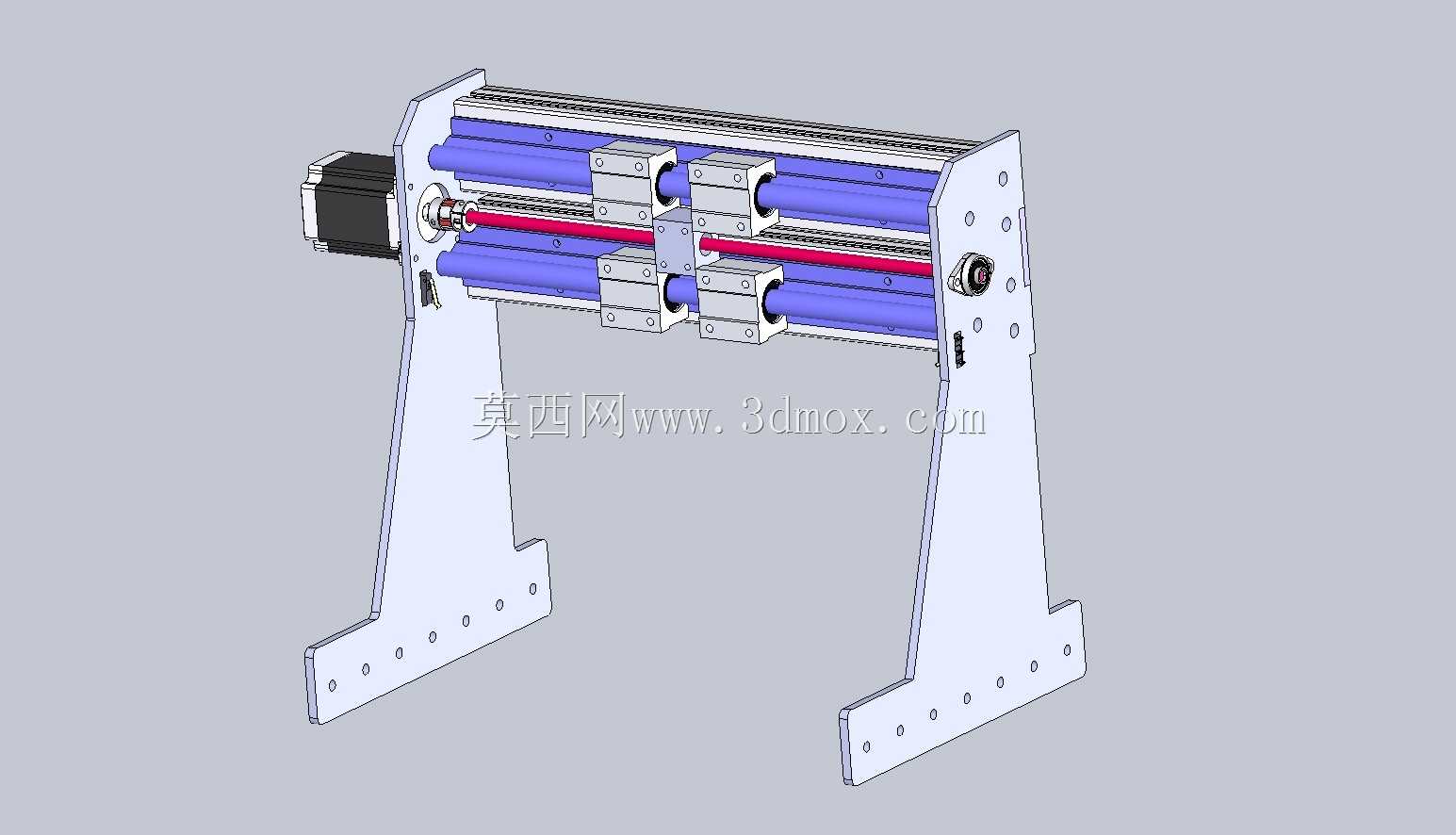

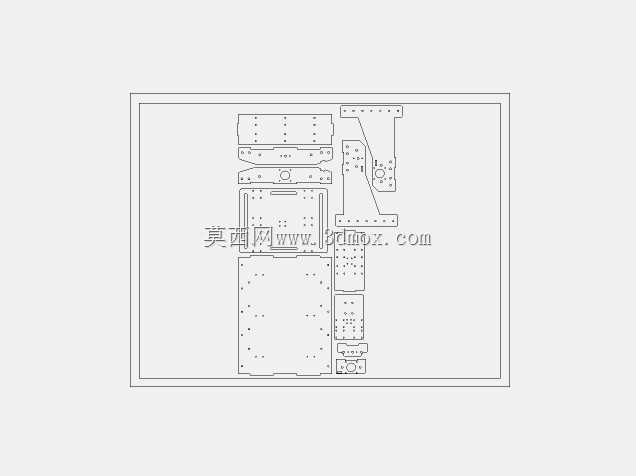

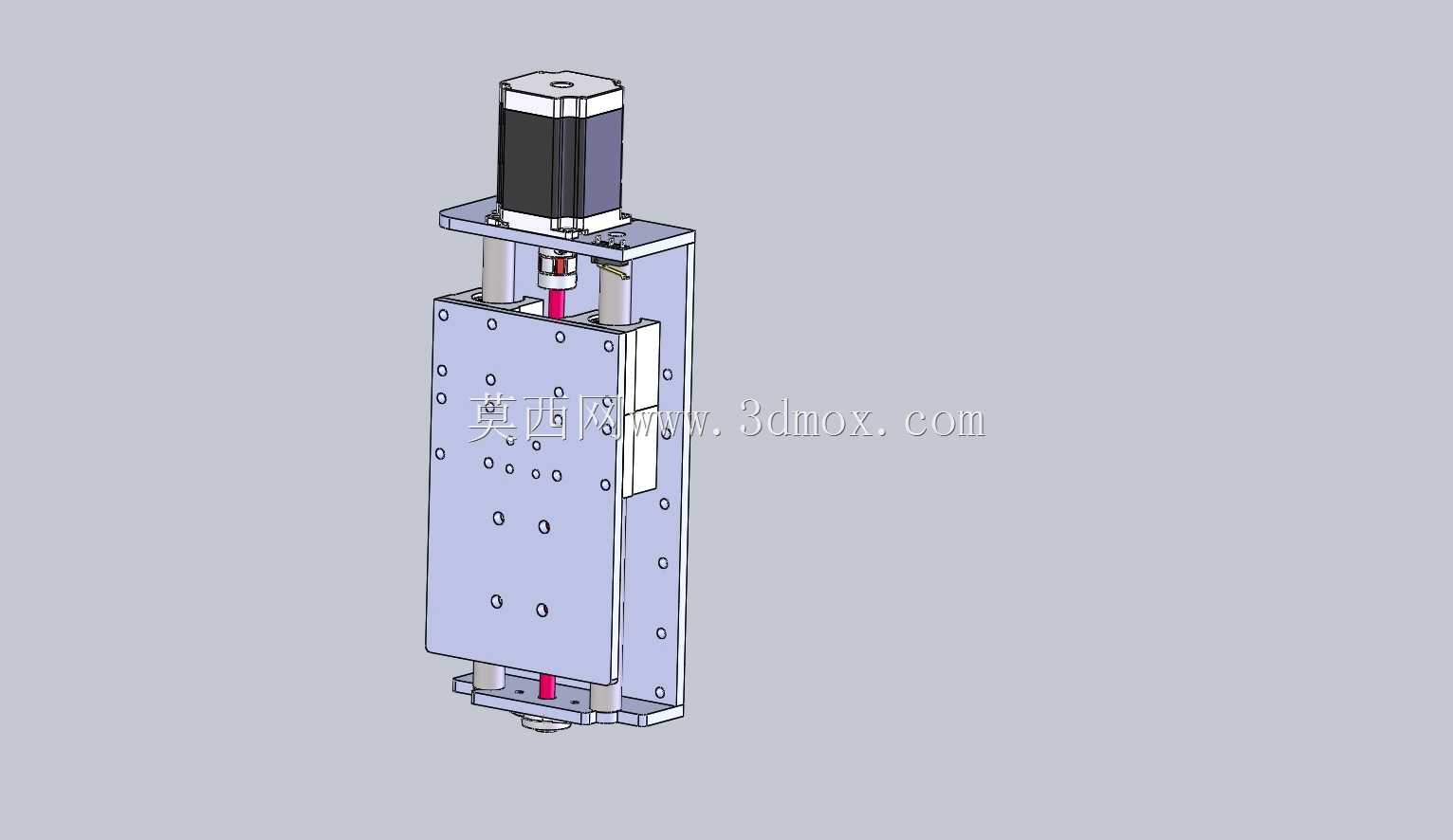

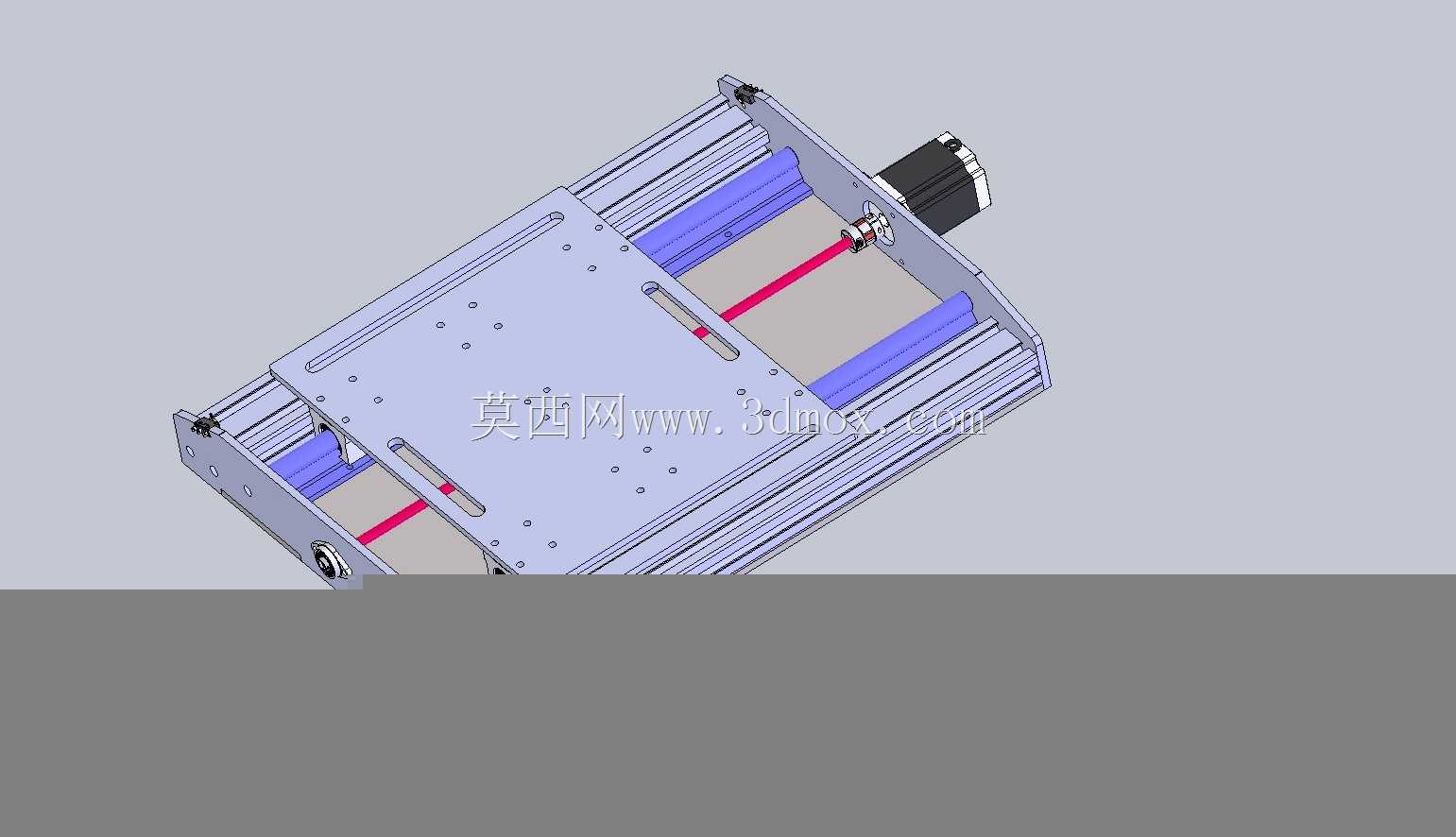

这款小型数控铣床主要面向个人加工工坊、创客空间、职业院校实训教学以及小批量非标零件打样场景，可完成软金属、工程塑料、亚克力、薄木材等多种材质的平面铣削、钻孔、简单轮廓雕刻、浅槽加工等工序，弥补了大型工业铣床占地大、成本高、操作门槛高的短板，适合小尺寸工件的精密加工作业。设备整体采用3030铝挤压型材搭建主体框架，搭配1/4英寸激光切割板材作为各部件的安装连接板，既保证了机架整体的结构刚性，又控制了整机自重，方便桌面摆放与位置调整，无需专门做重型设备地基处理，普通承重工作台即可满足安装放置要求。从功能设计来看，设备采用立式主轴布局，三轴均配置直线导轨与传动丝杠，搭配步进电机实现精准的进给控制，主轴部分预留了标准刀具装夹接口，可根据加工需求更换不同规格的铣刀、钻头，工作台面设置了密集的T型安装槽与定位孔位，方便工件通过压板、夹具快速固定，避免加工过程中出现工件位移影响加工精度。设计过程中充分考虑了小型加工场景的实际需求，将电控元件、传动部件的安装位做了集成化布局，X轴行程覆盖工作台面的有效加工区域，Y轴带动工作台做前后进给，Z轴带动主轴组件完成上下进刀与退刀动作，各轴的行程限位位置做了机械与电气双重防护设计，避免超程运行造成部件碰撞损坏。整机的安装边界紧凑，横向与纵向尺寸适配常规桌面的摆放空间，高度方向预留了主轴上下移动的足够余量，既不会因为尺寸过大占用过多作业空间，也不会因为结构过于紧凑压缩有效加工行程，各运动部件外侧预留了安全防护的安装位，用户可根据使用需求加装透明防护挡板，避免加工过程中切屑飞溅造成安全隐患。走线位置做了隐藏式设计，既避免线缆外露影响设备整体整洁度，也能防止加工过程中切屑、切削液剐蹭线缆造成线路损坏，各连接部位采用标准紧固件装配，方便后期的维护保养与部件更换，用户可根据自身加工需求对主轴功率、驱动电机参数做适配调整，拓展设备的加工适用范围。
