自动换刀数控木工雕刻加工设备

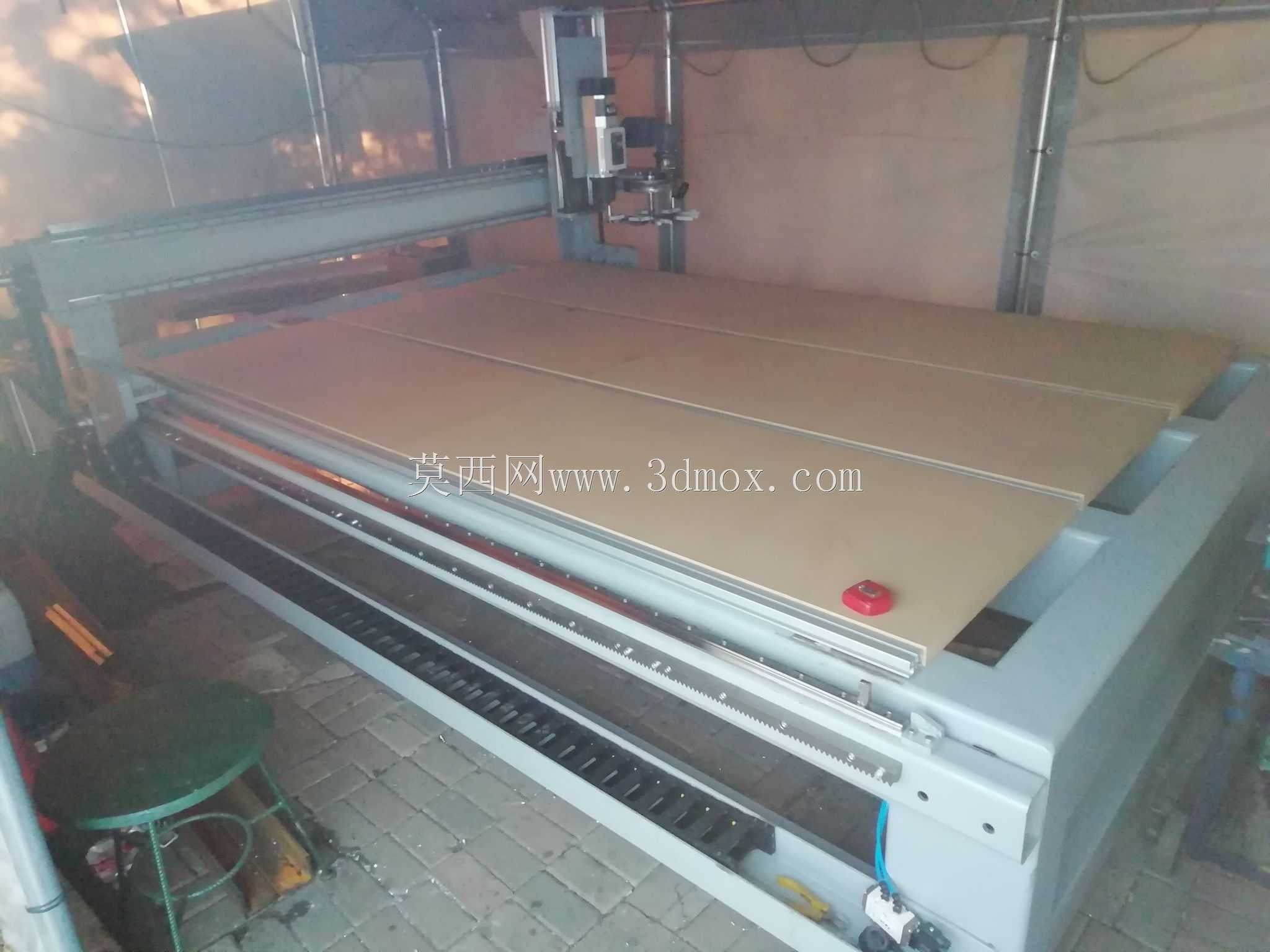

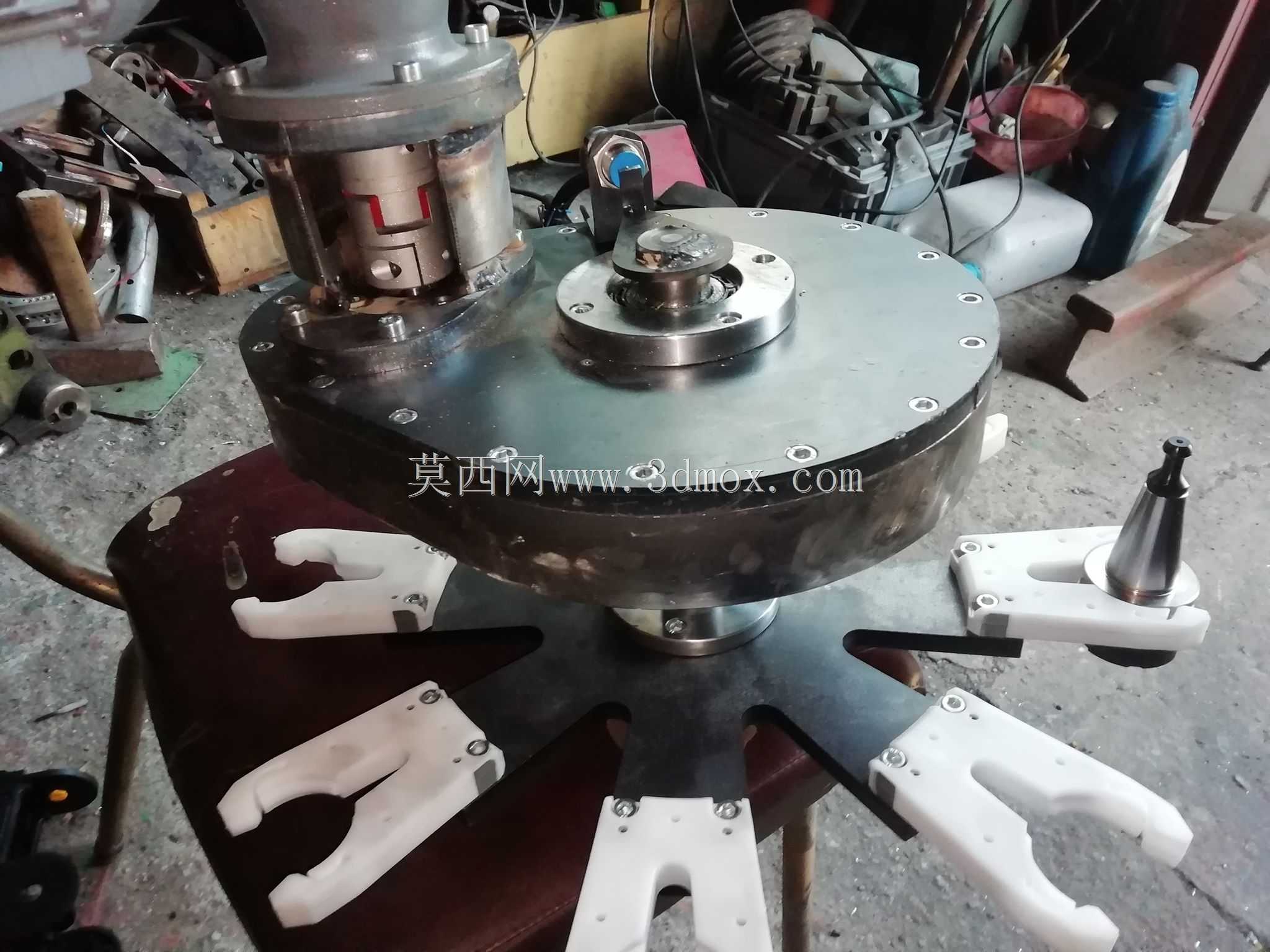

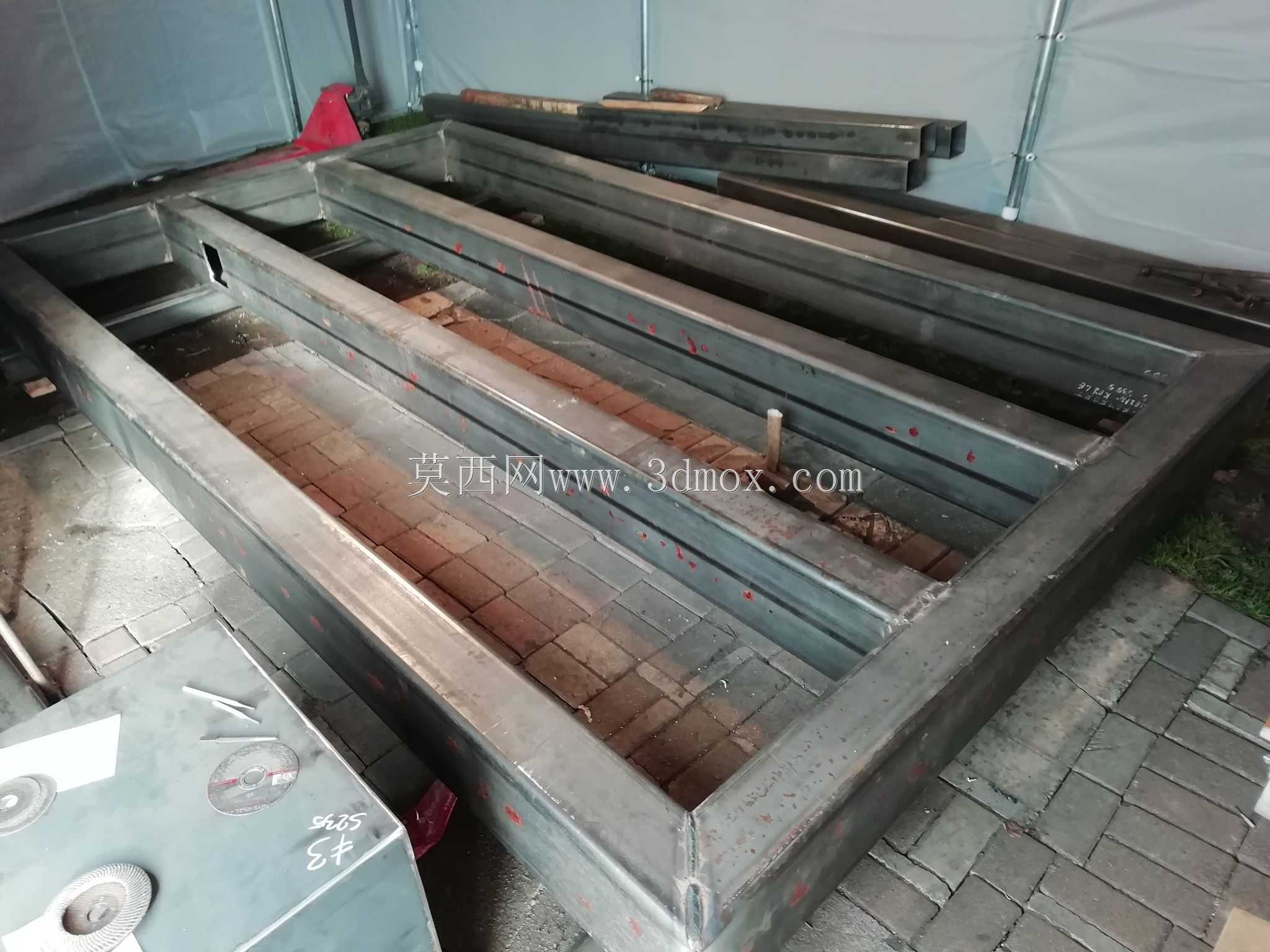

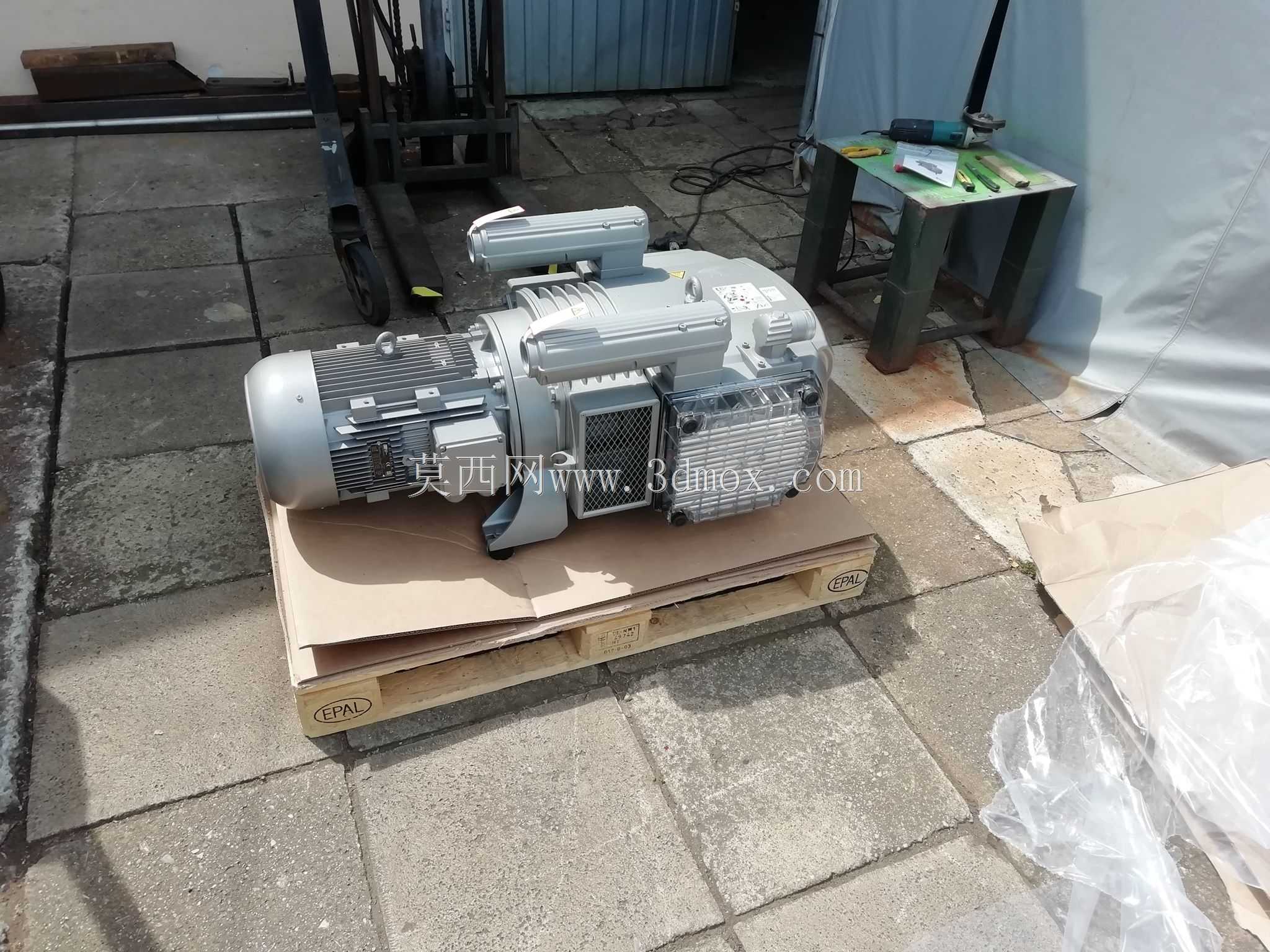

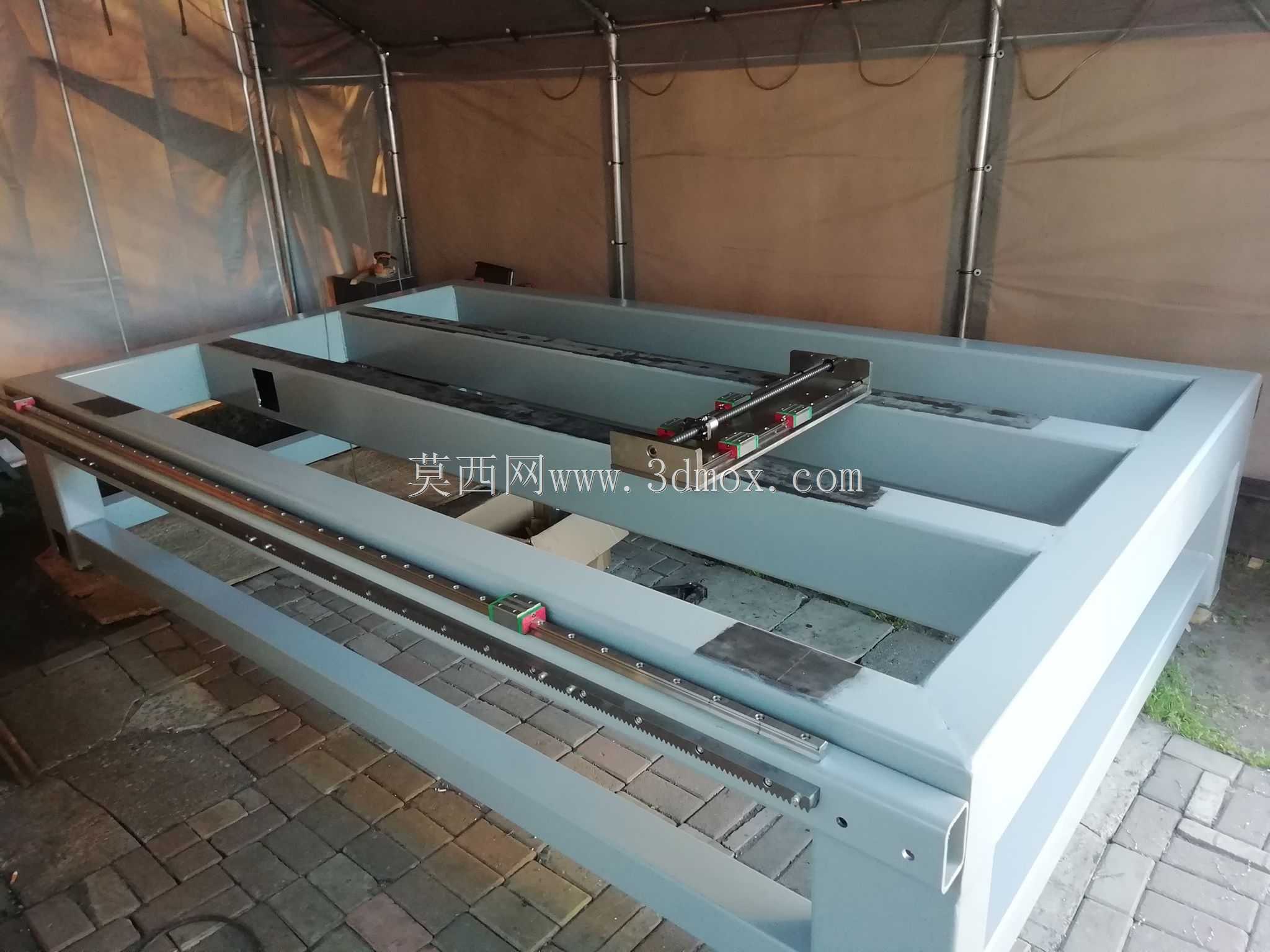

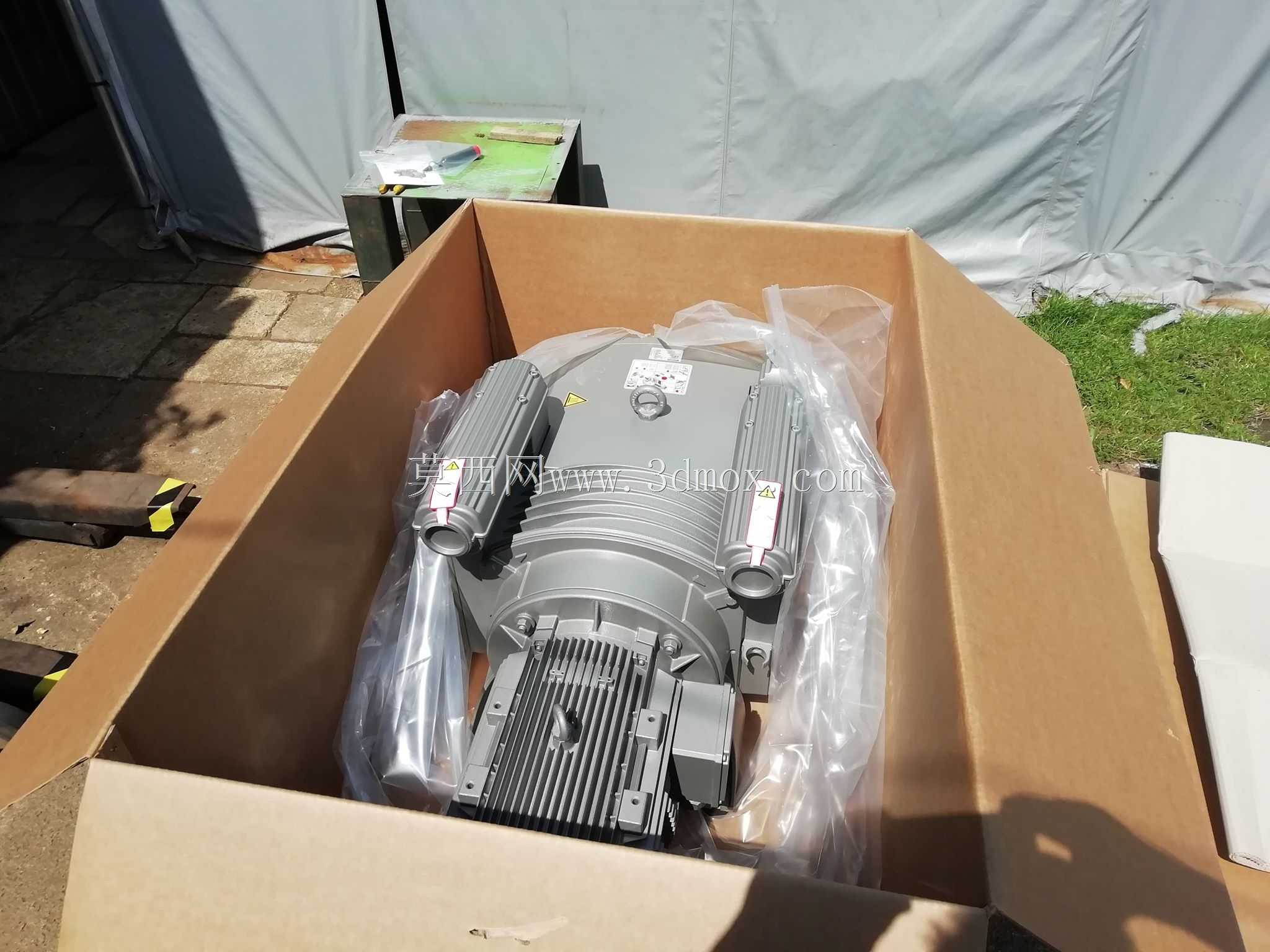

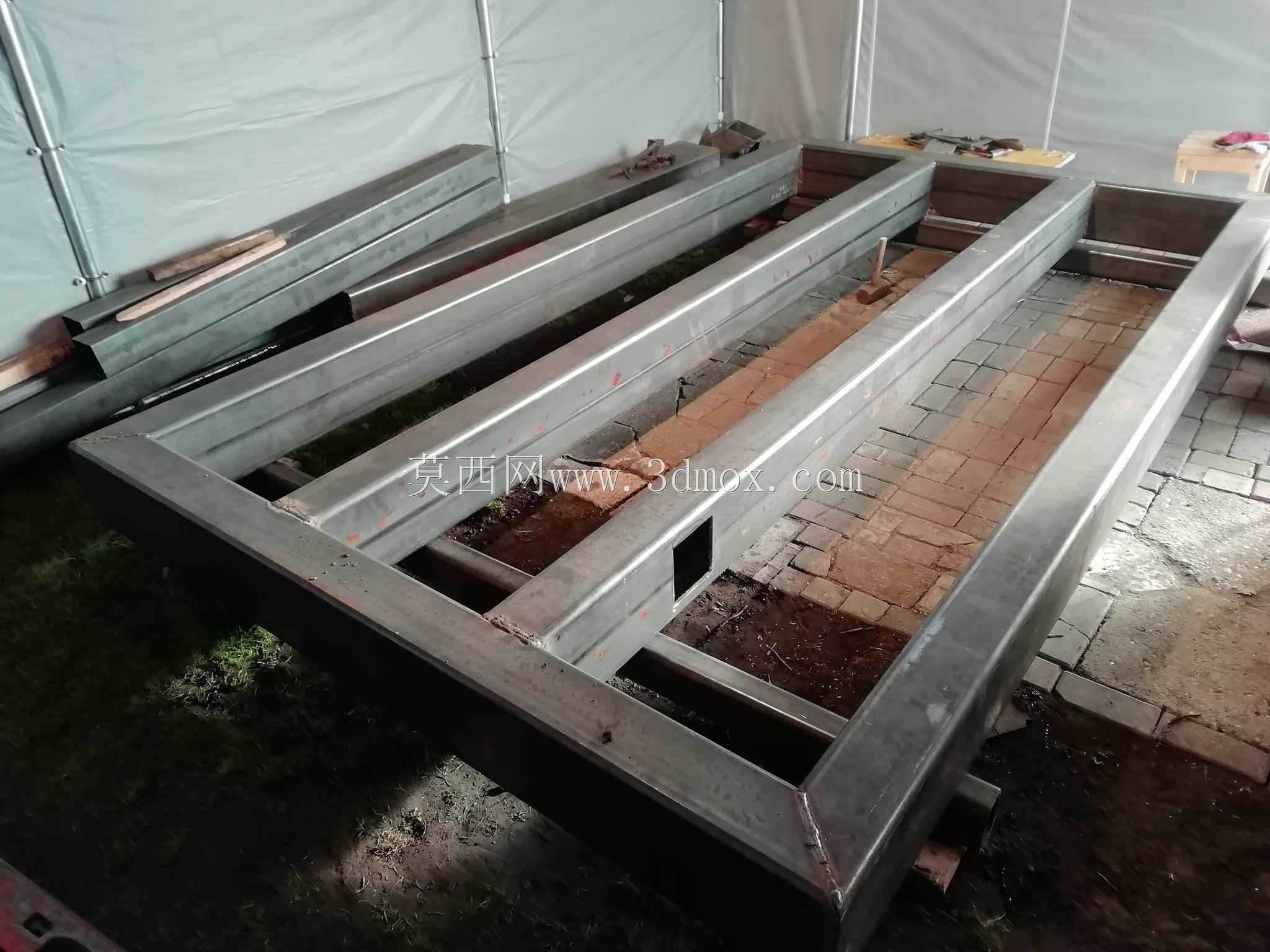

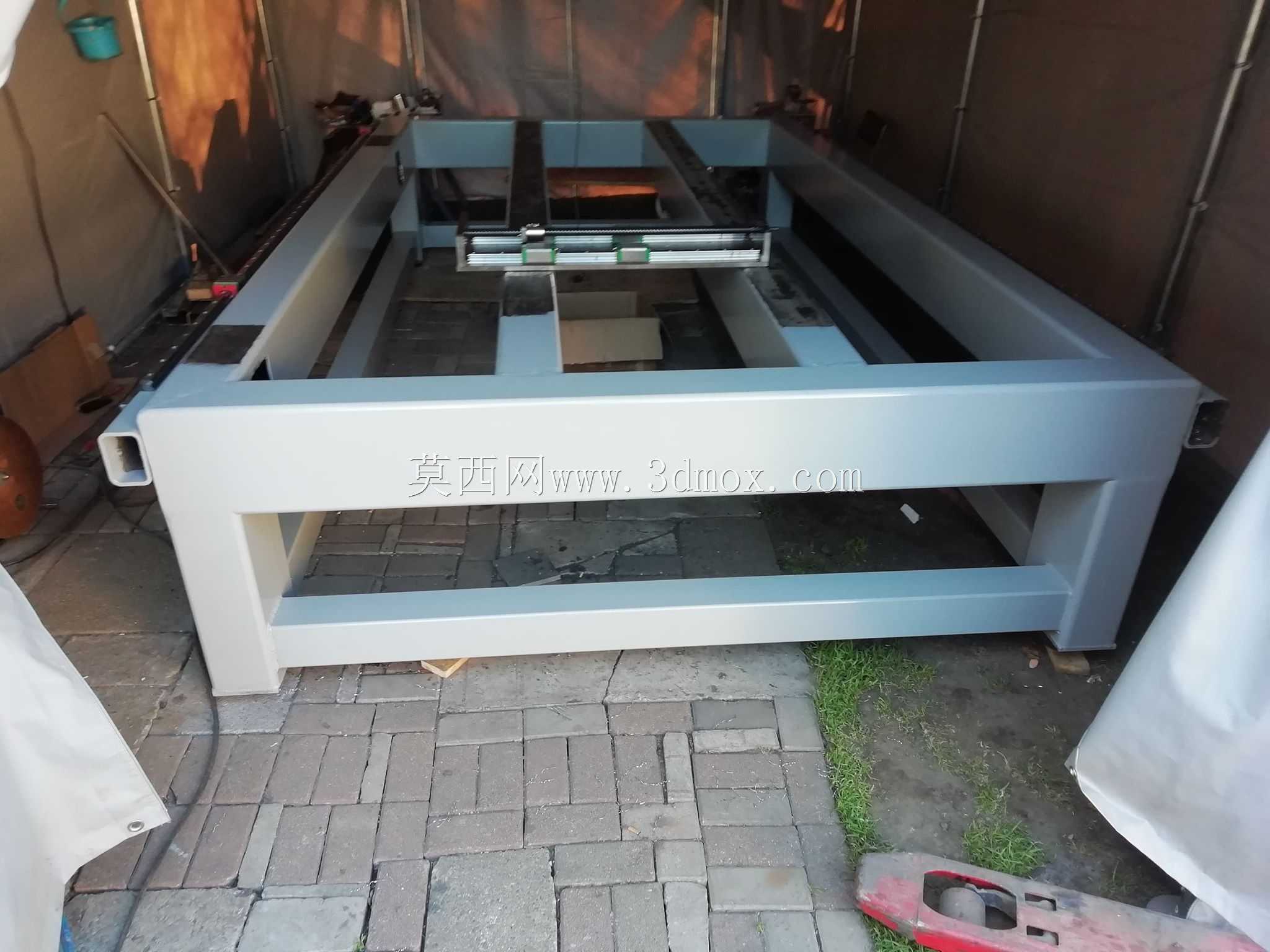

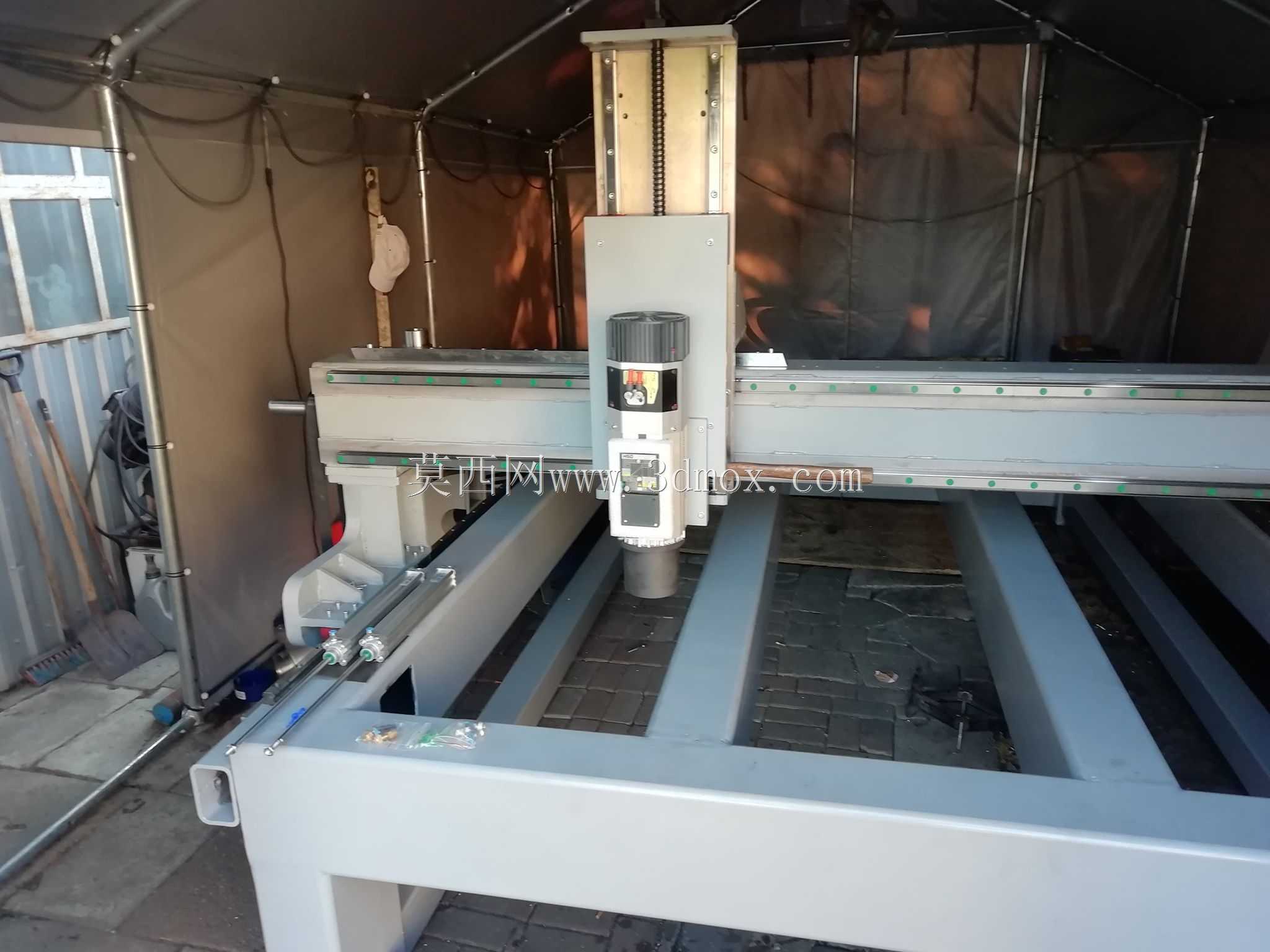

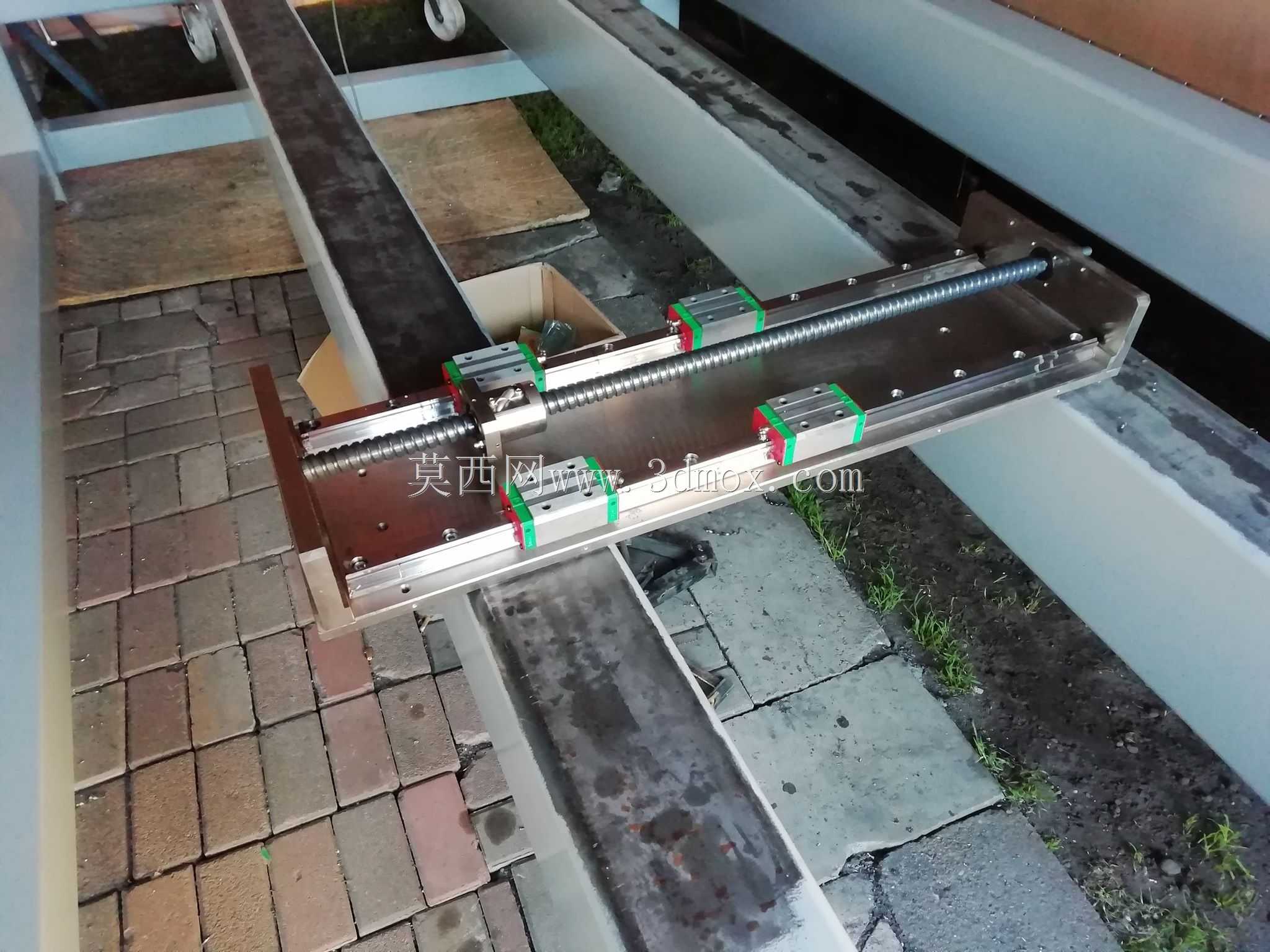

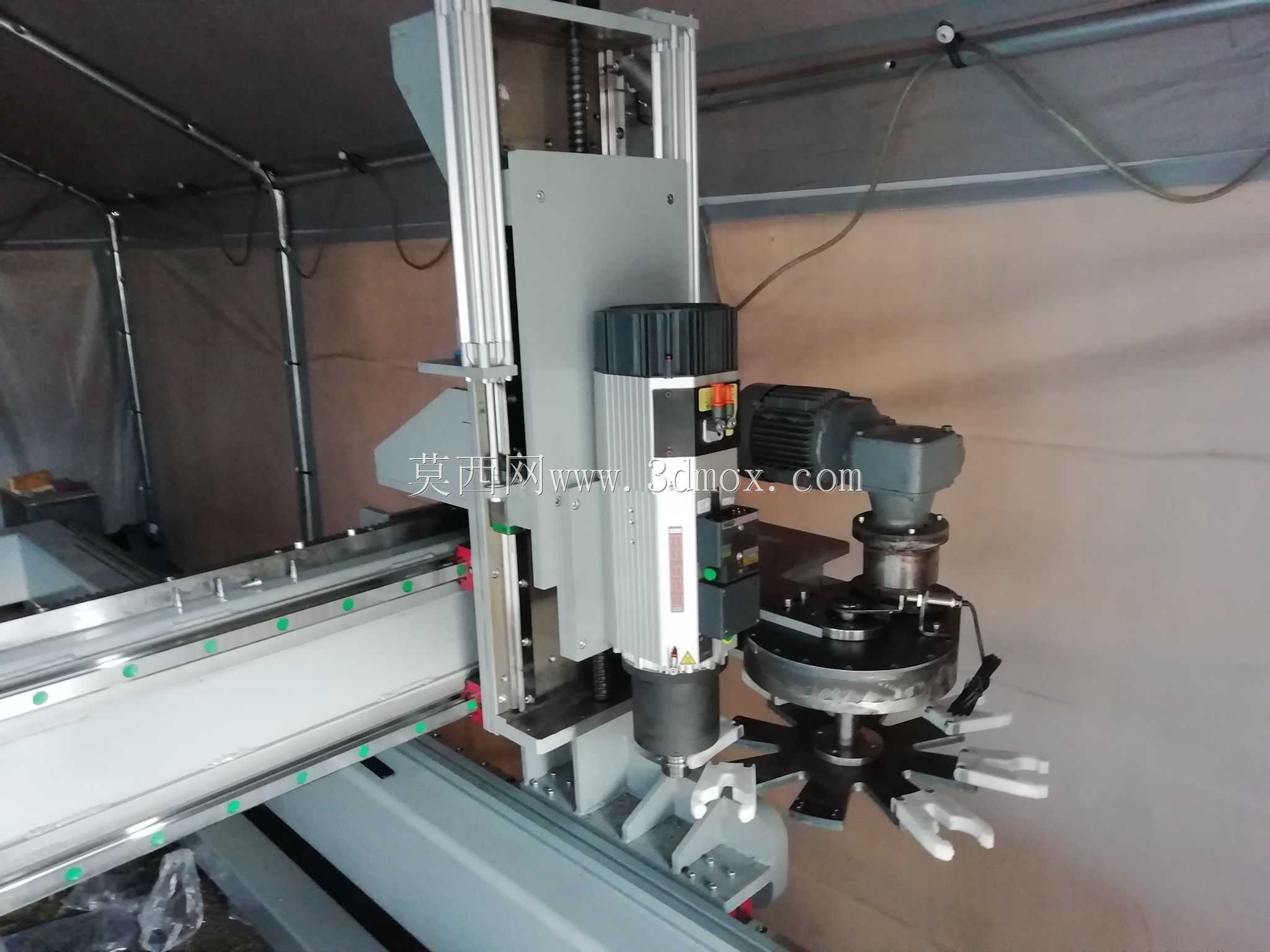

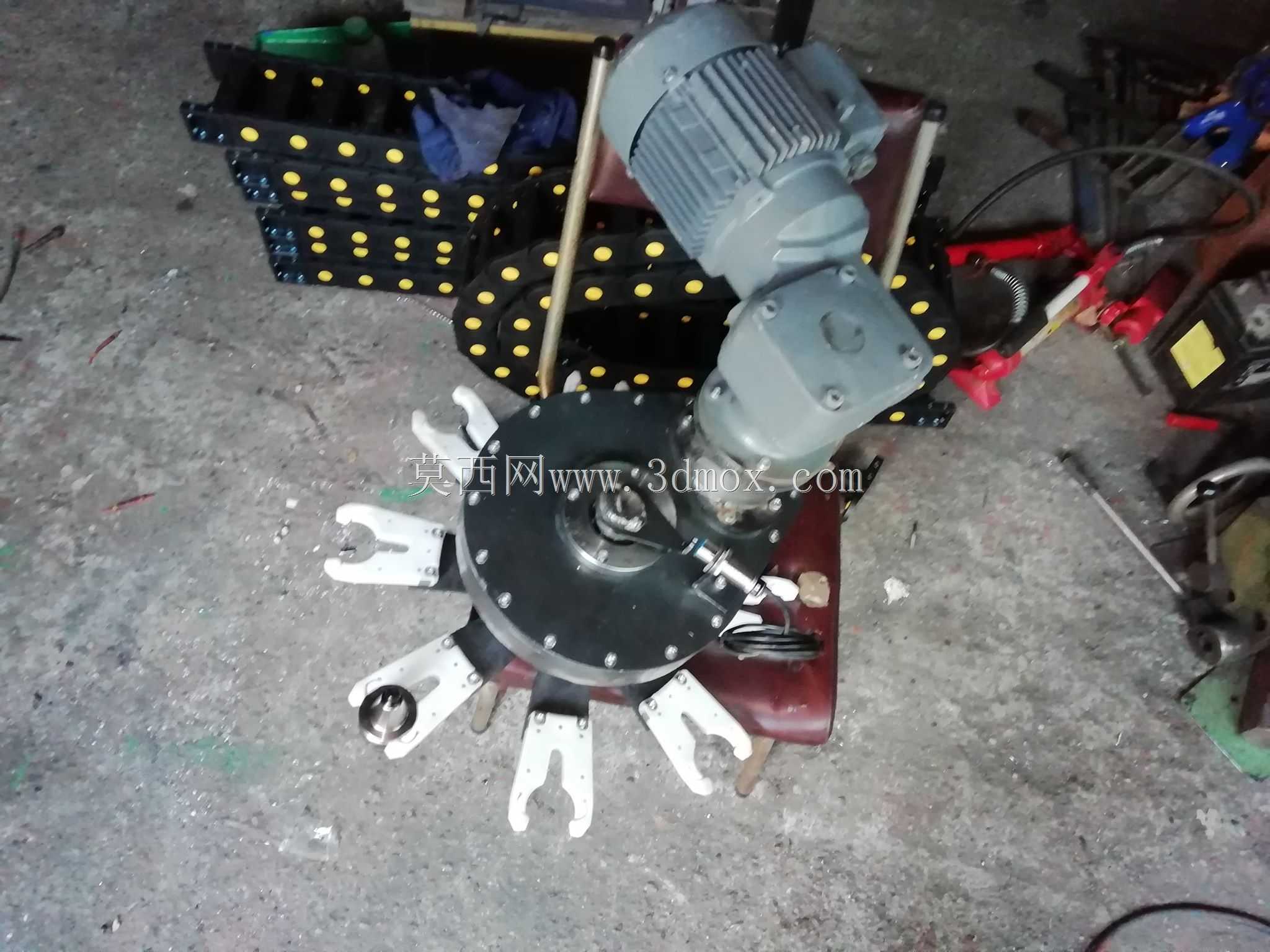

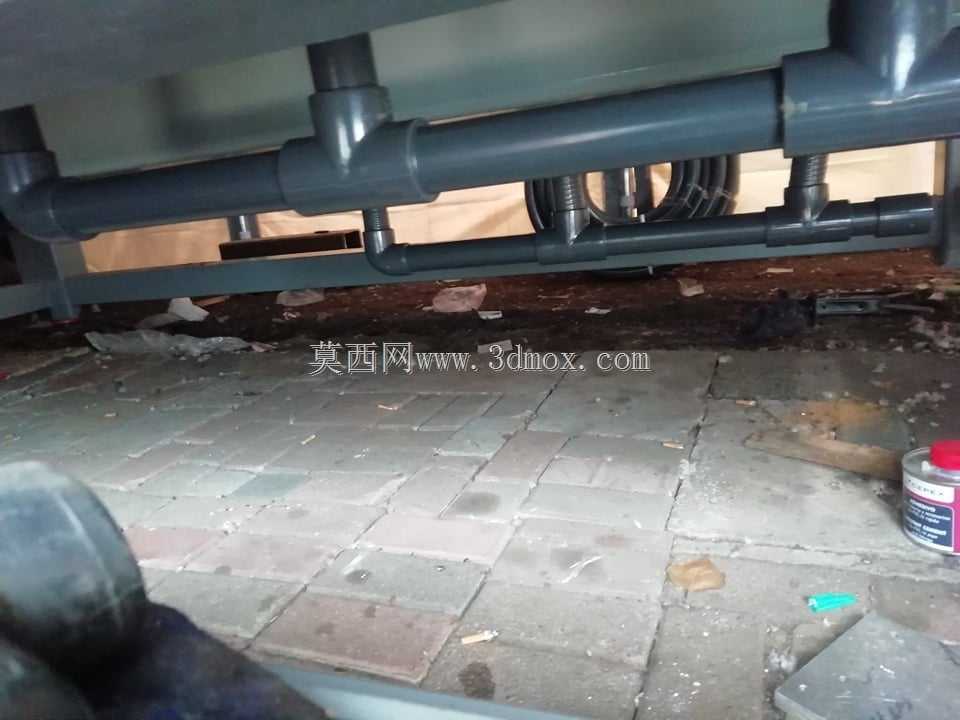

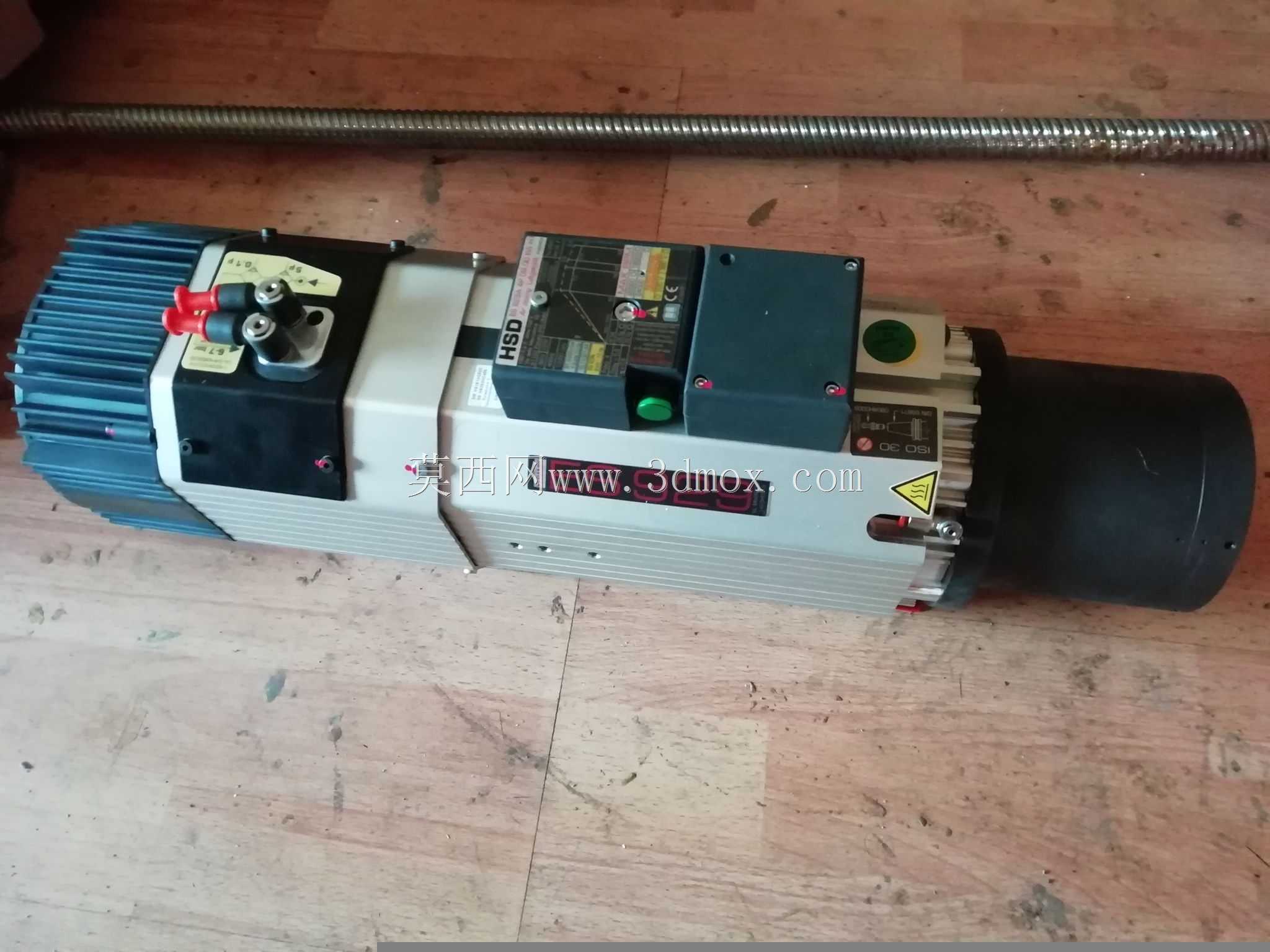

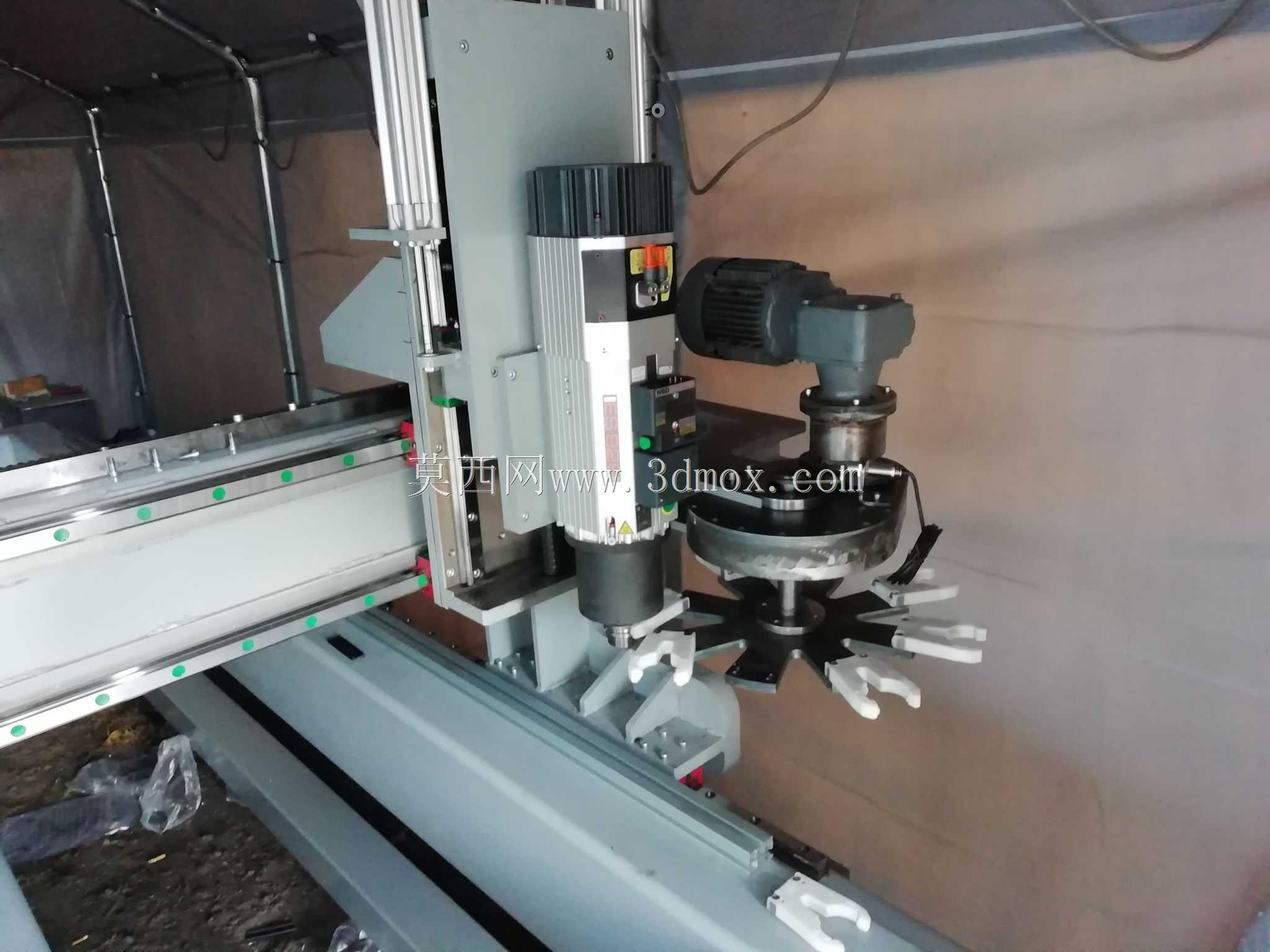

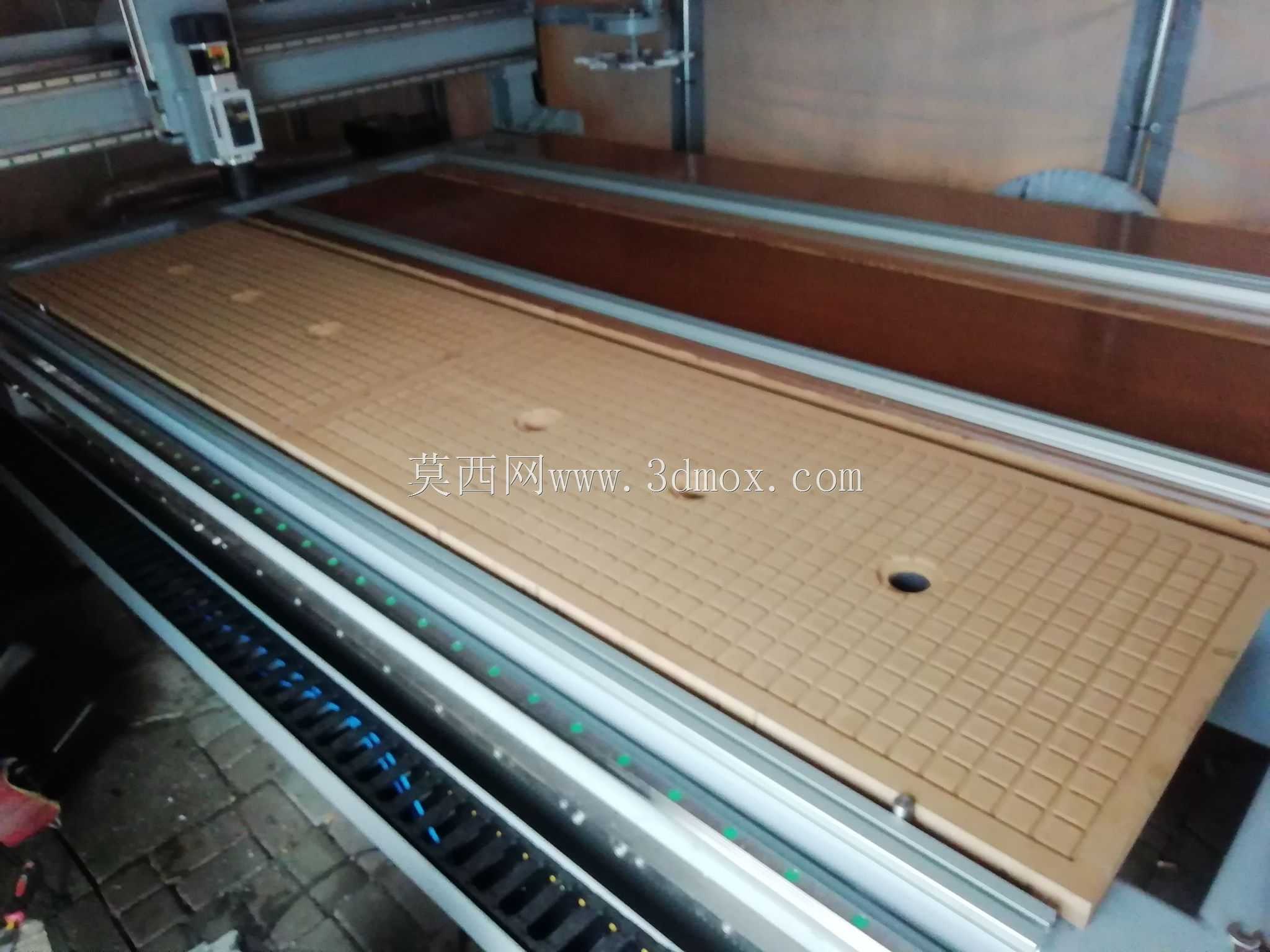

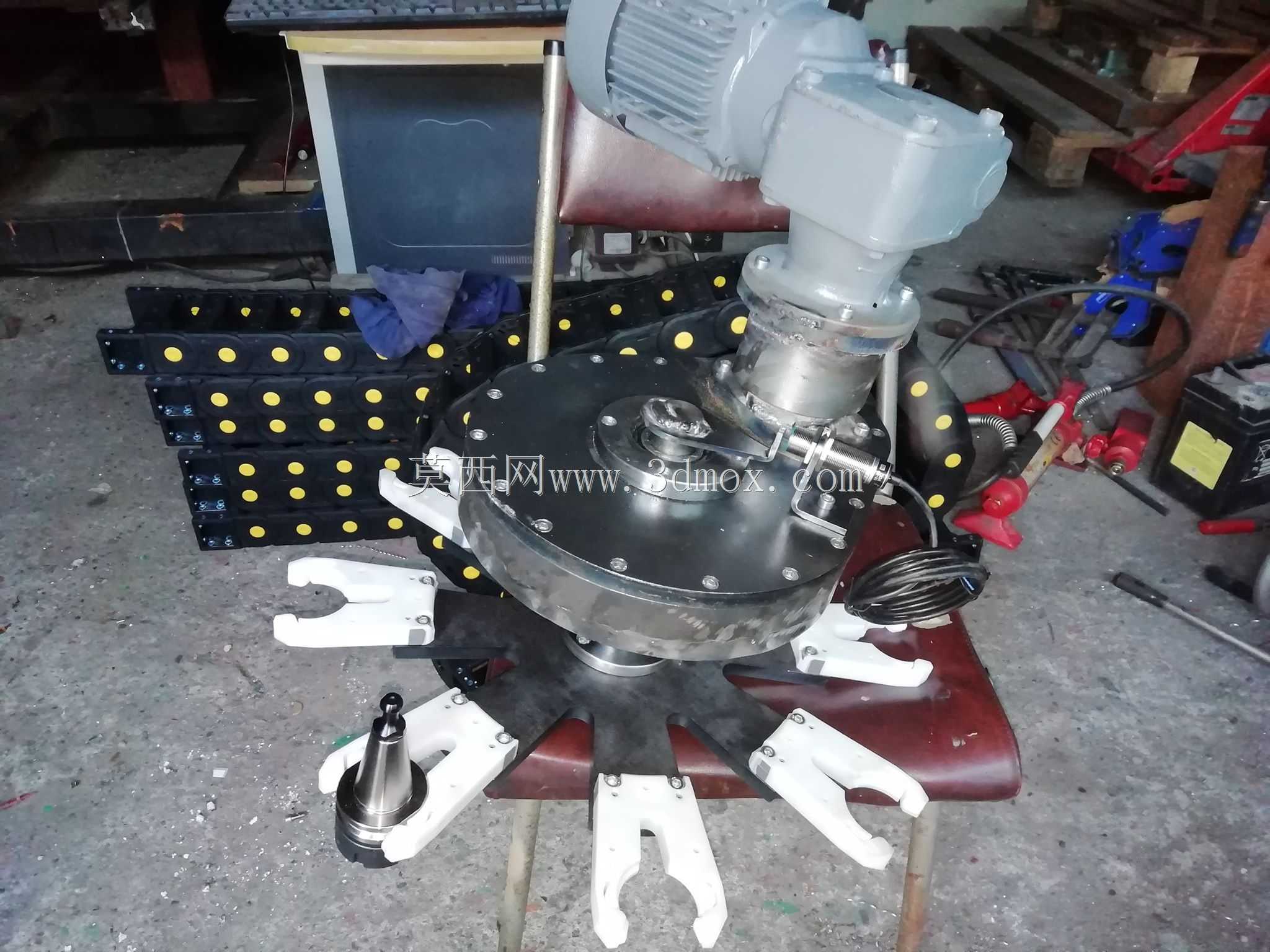

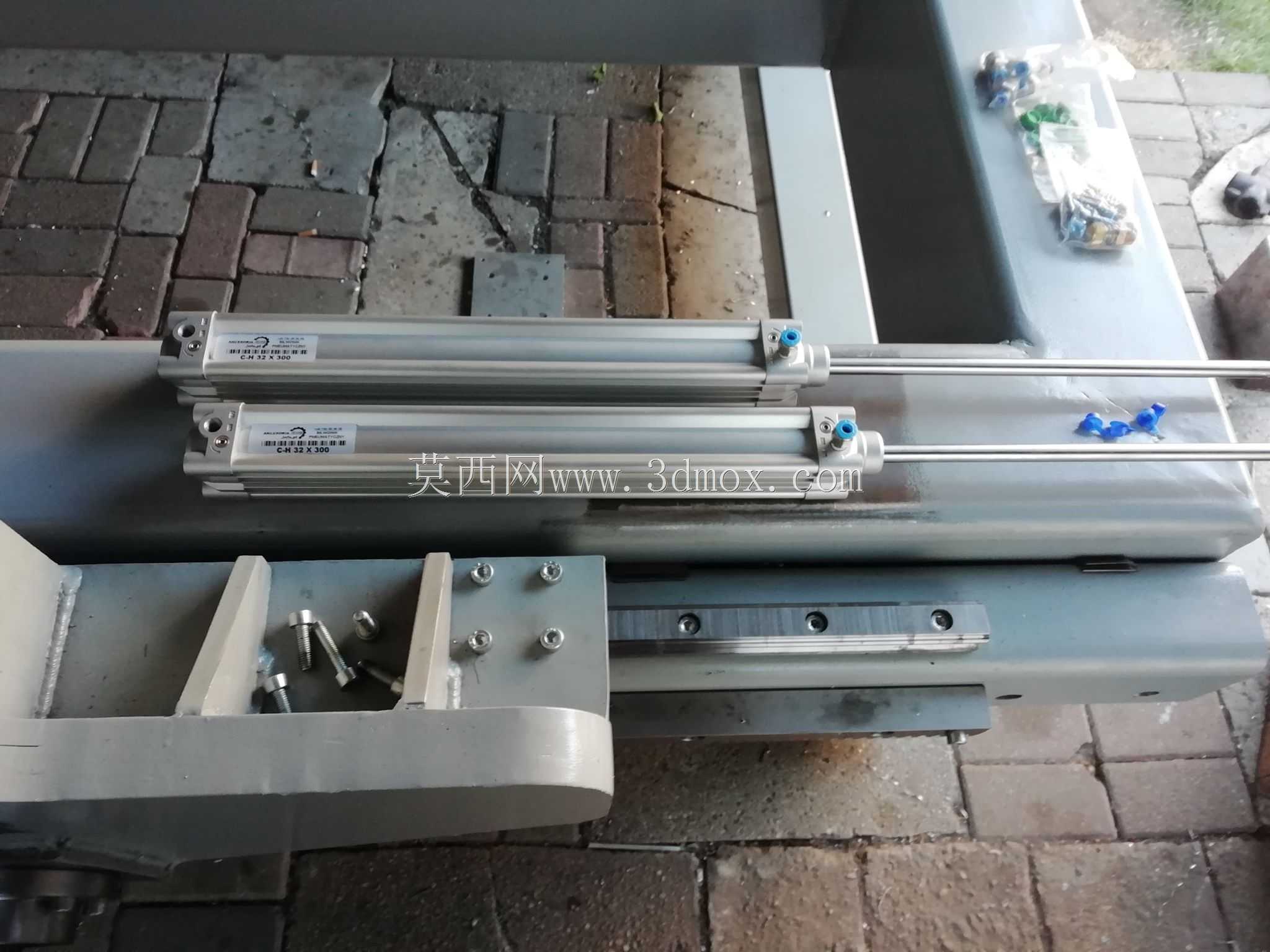

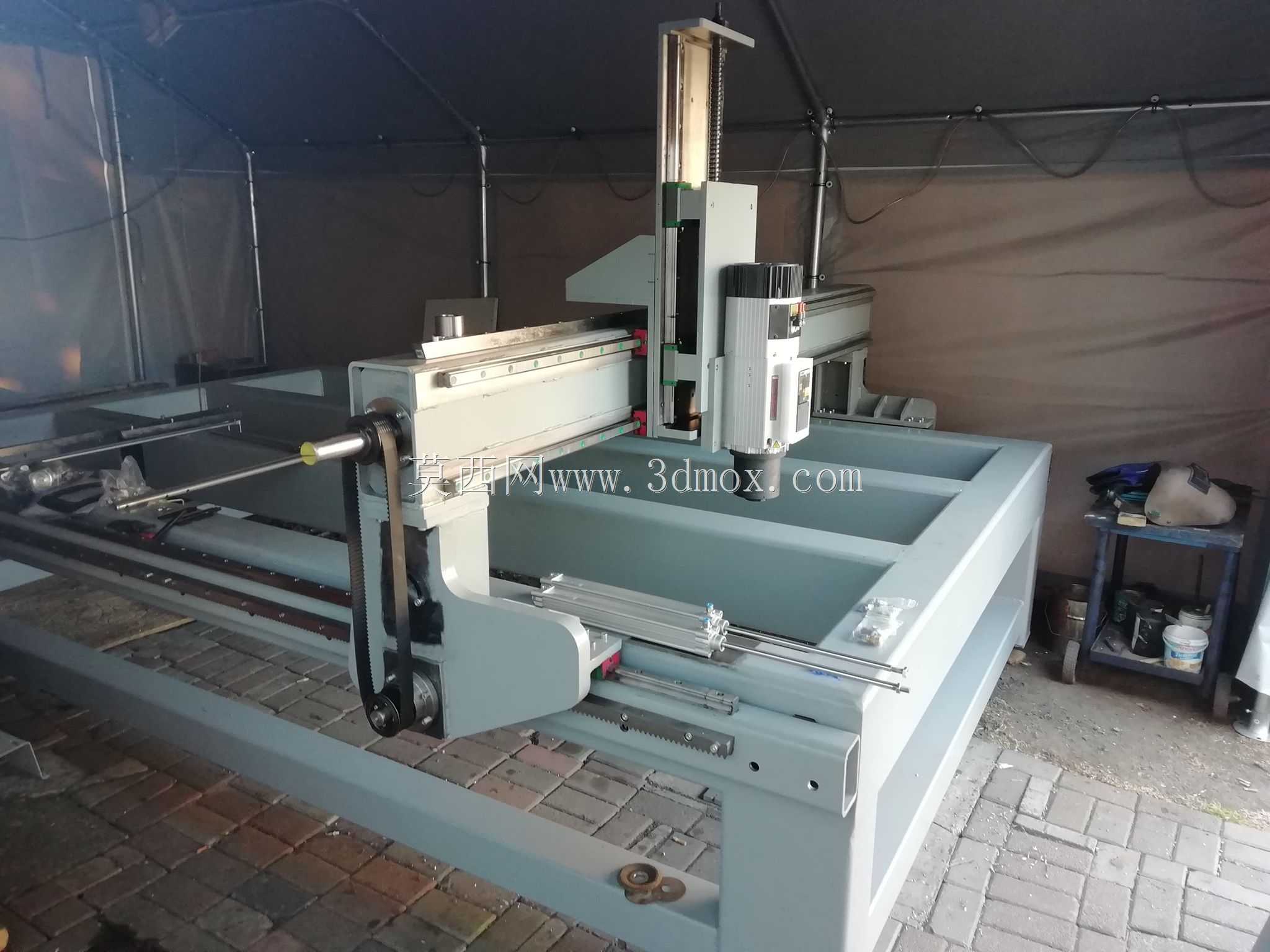

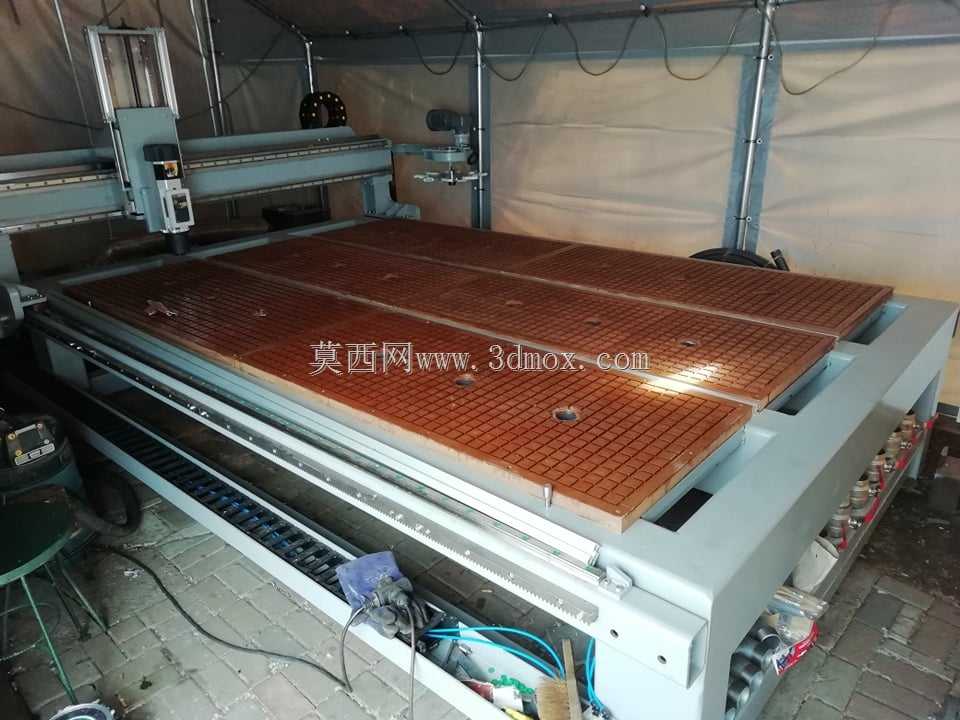

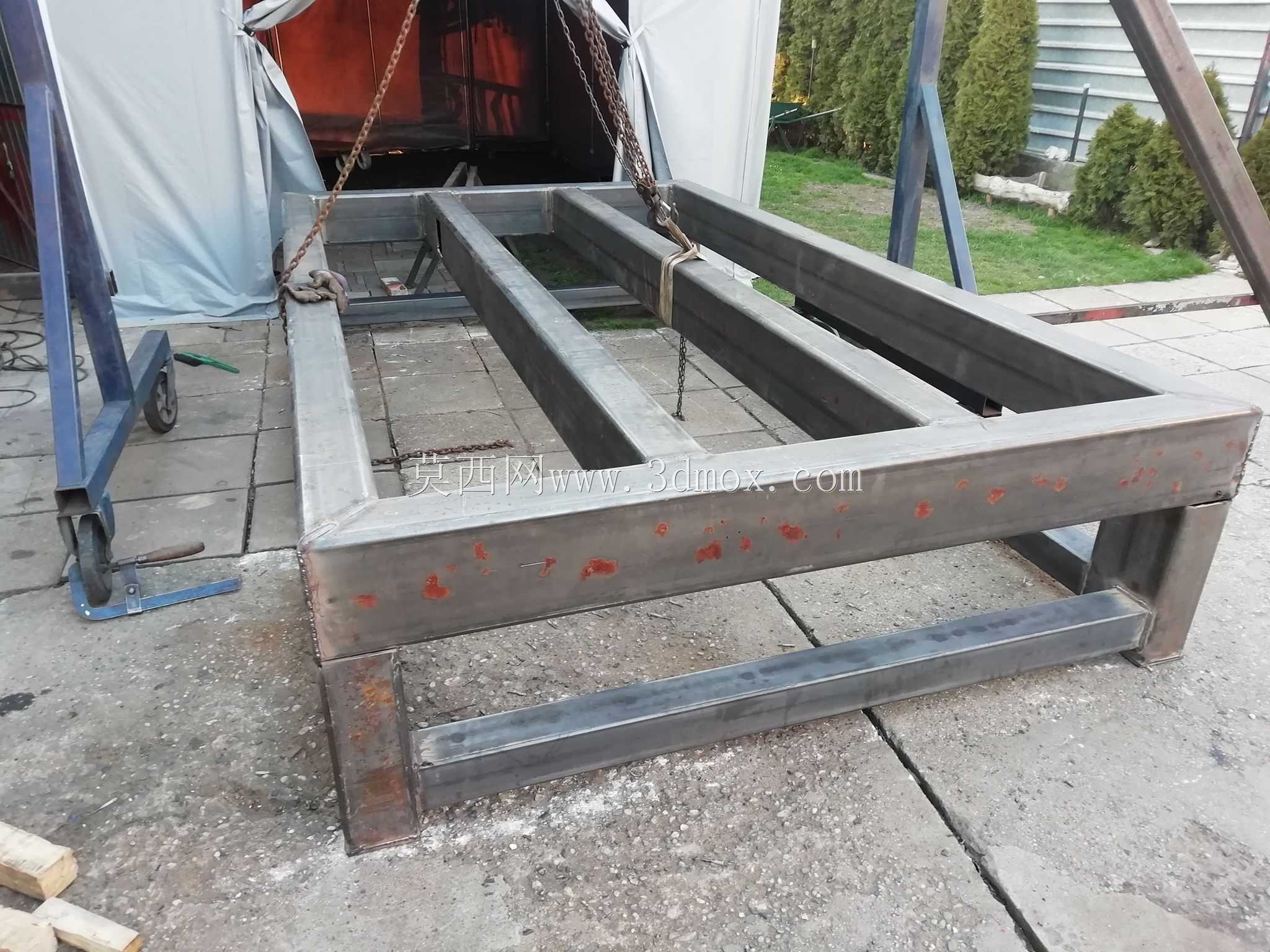

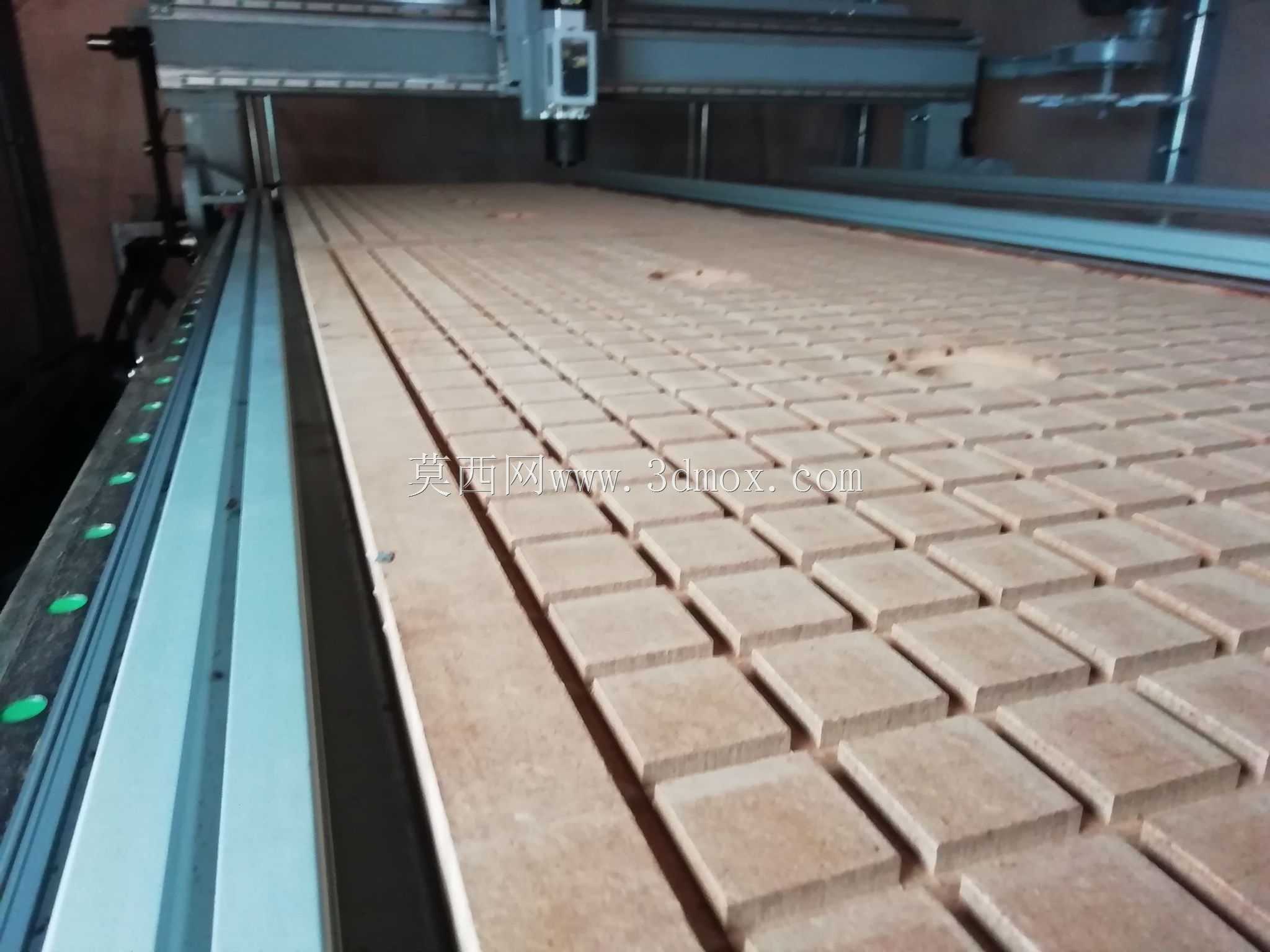

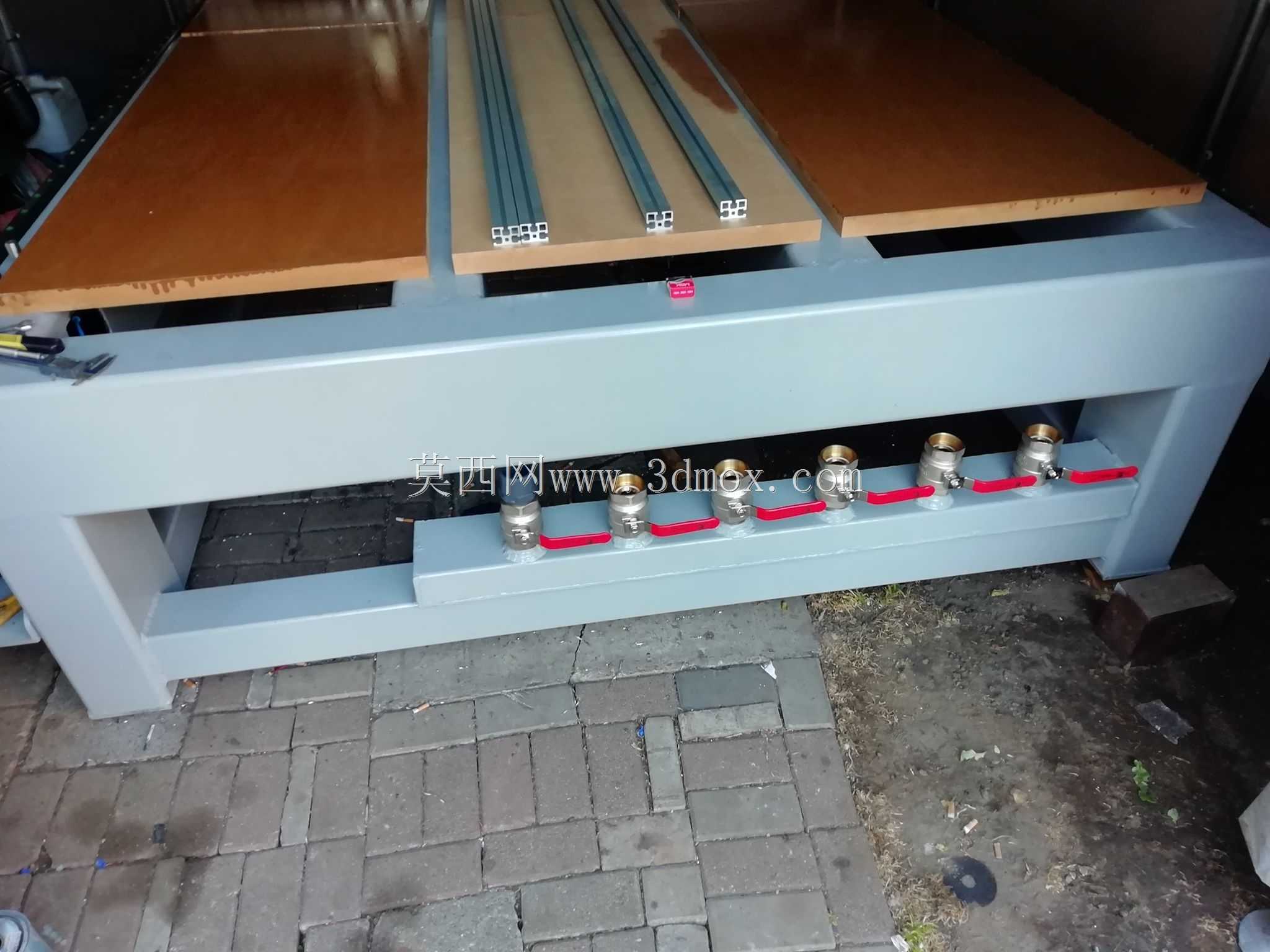

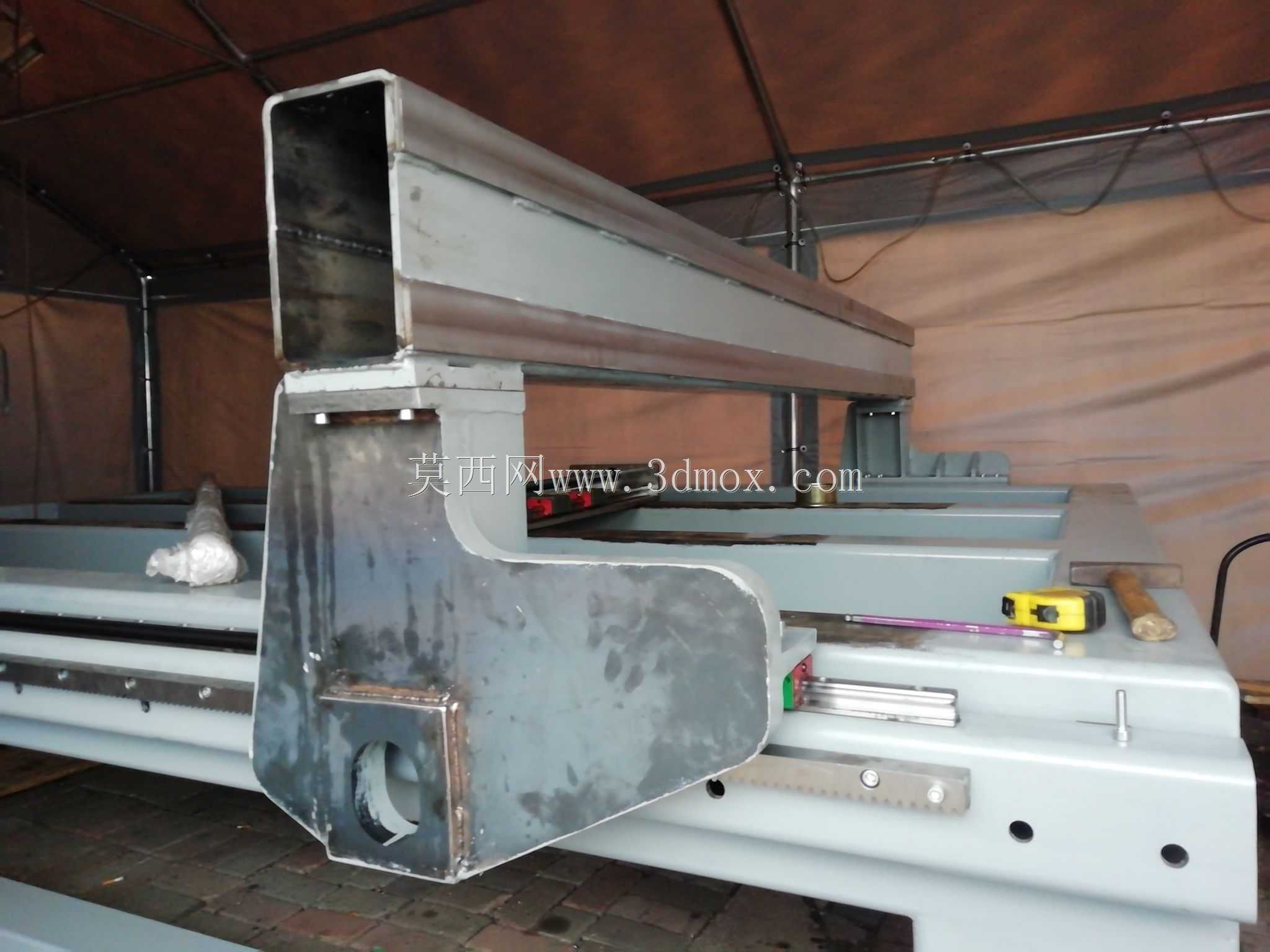

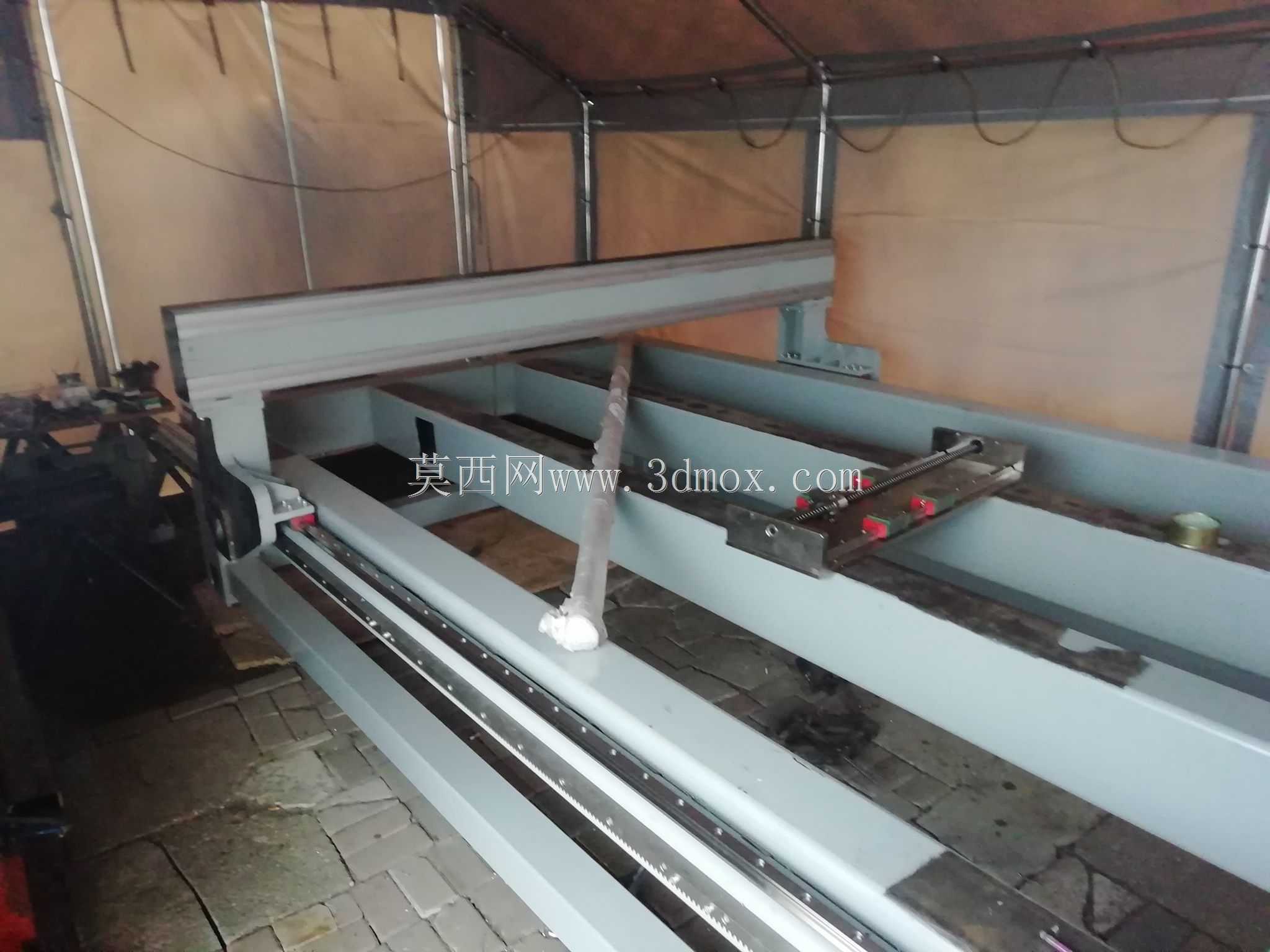

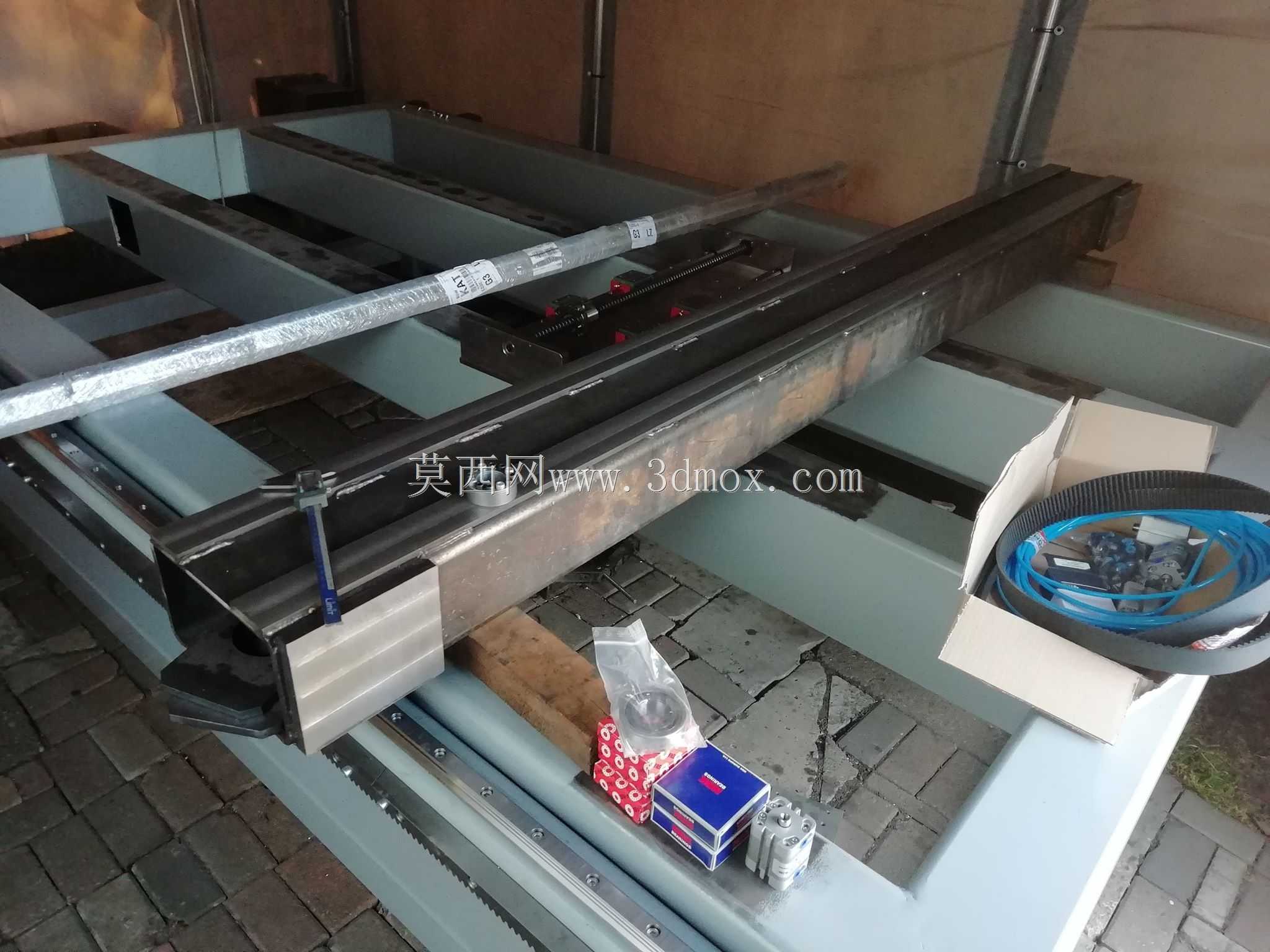

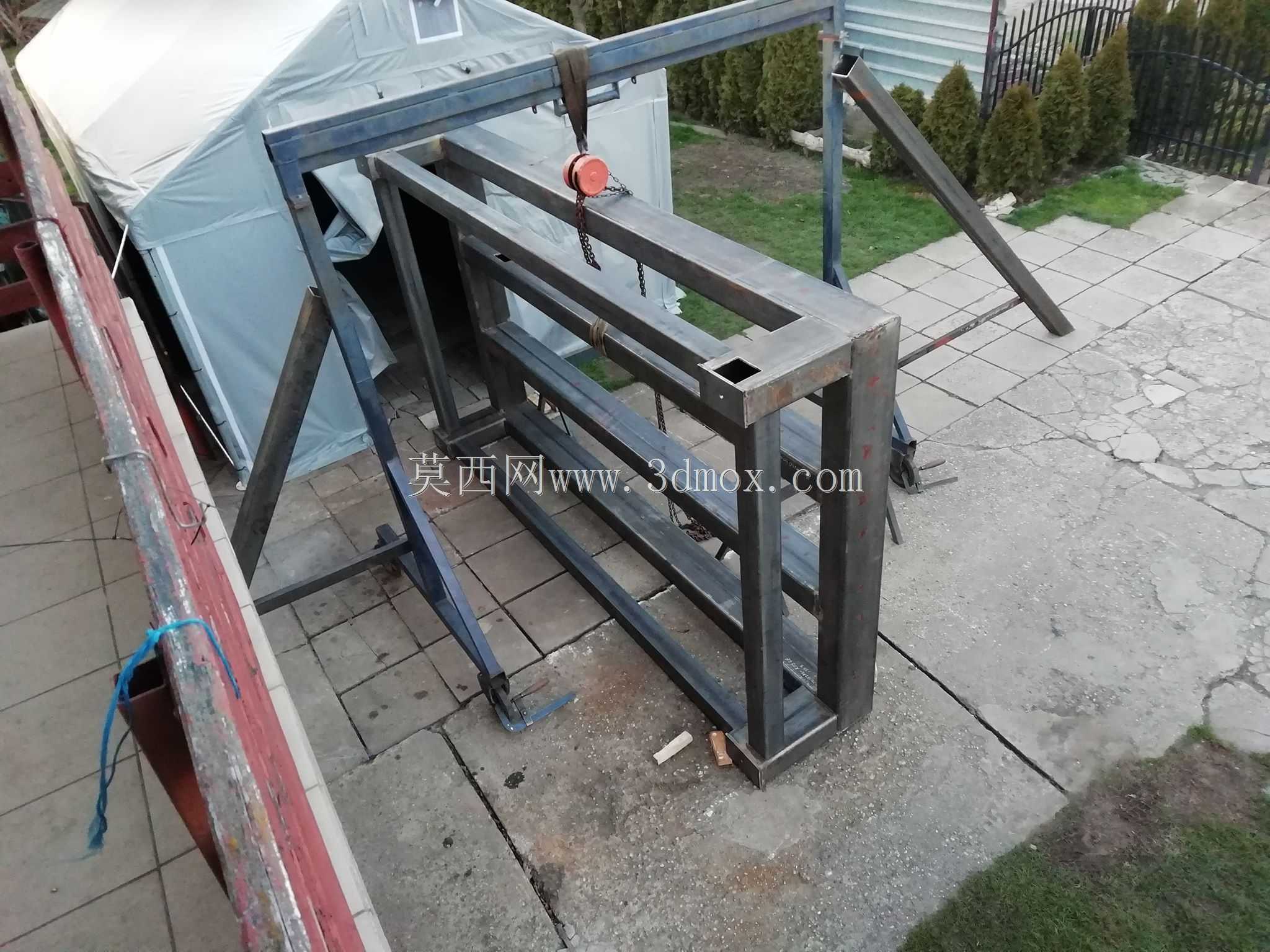

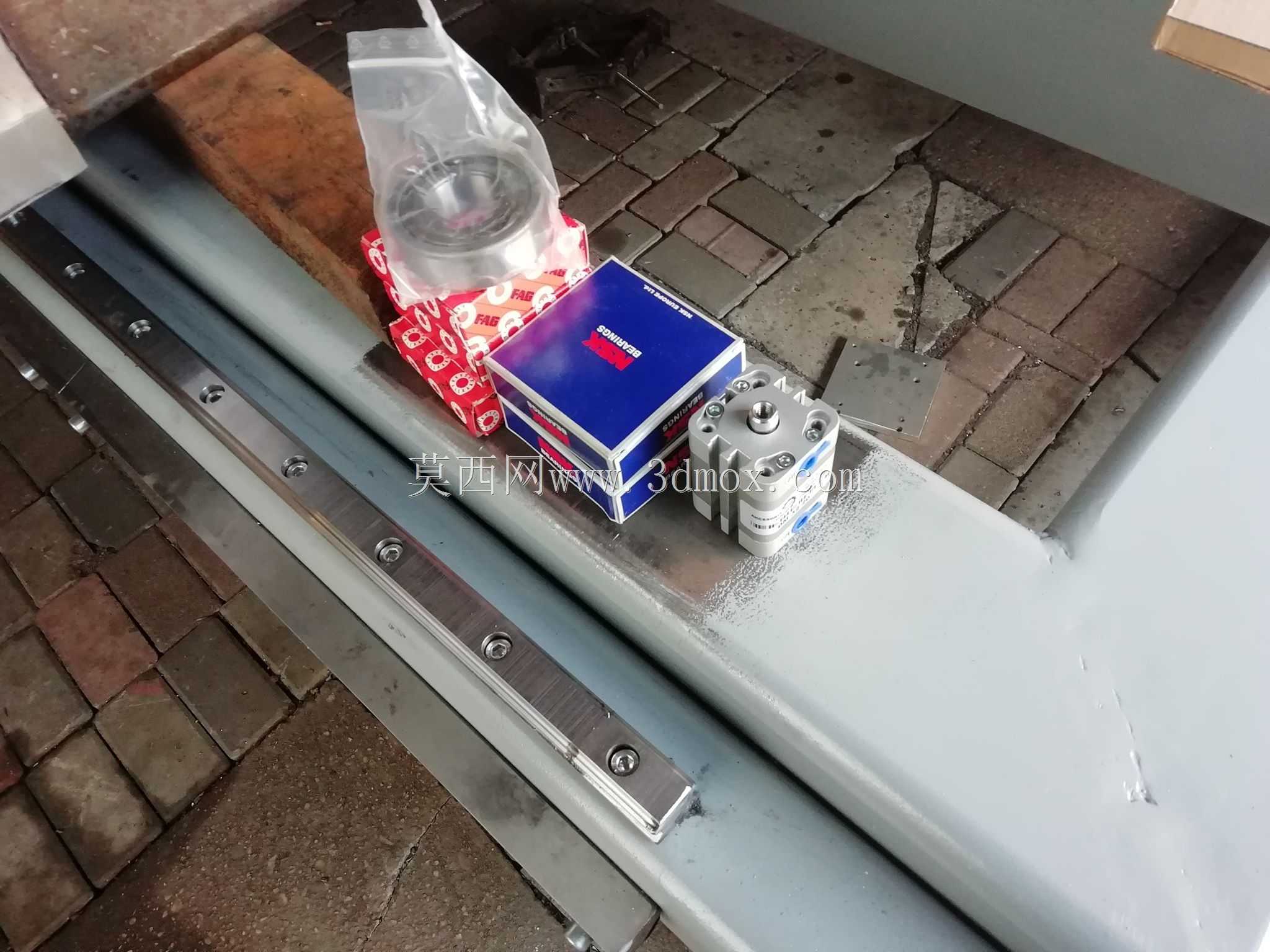

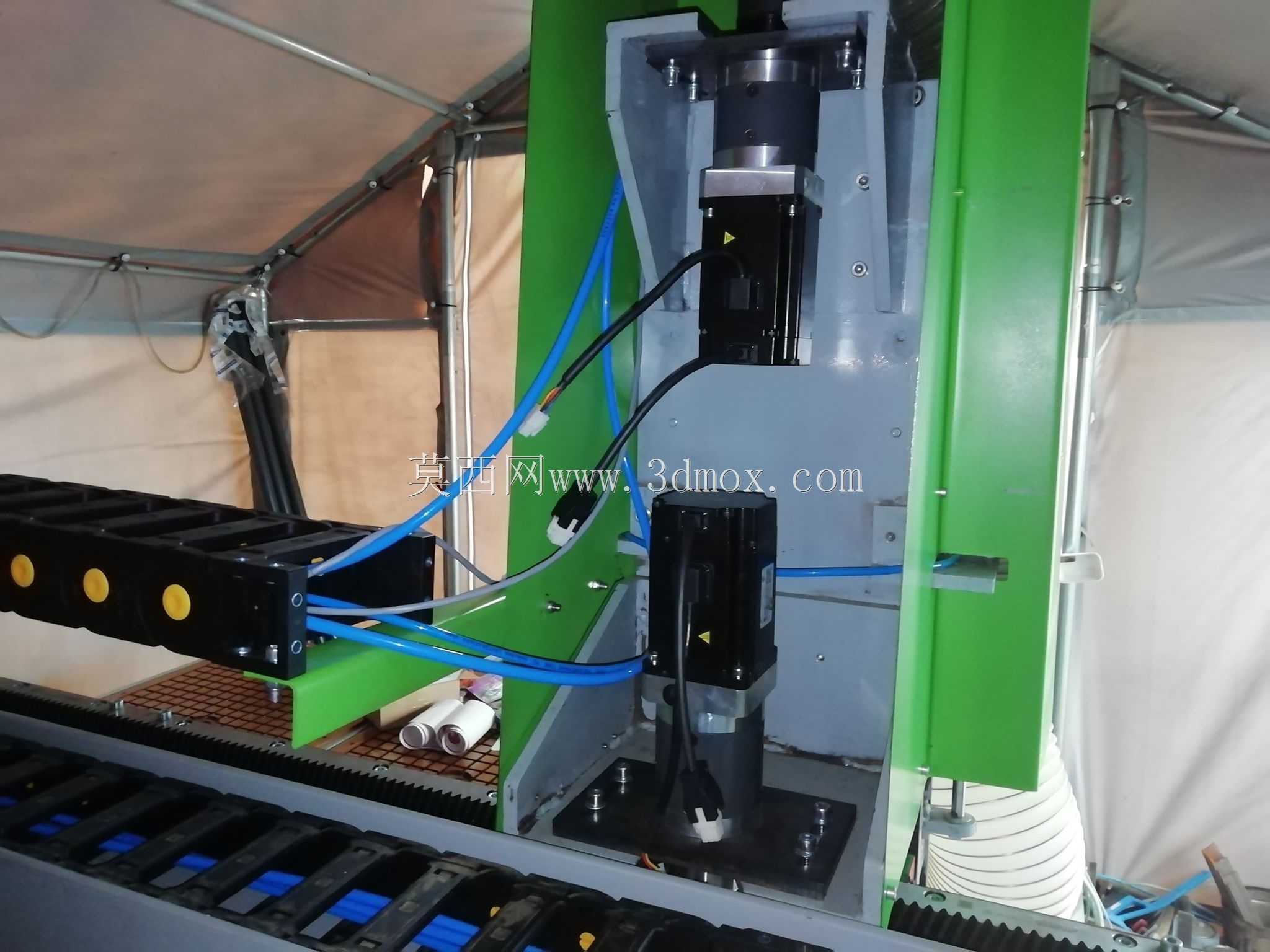

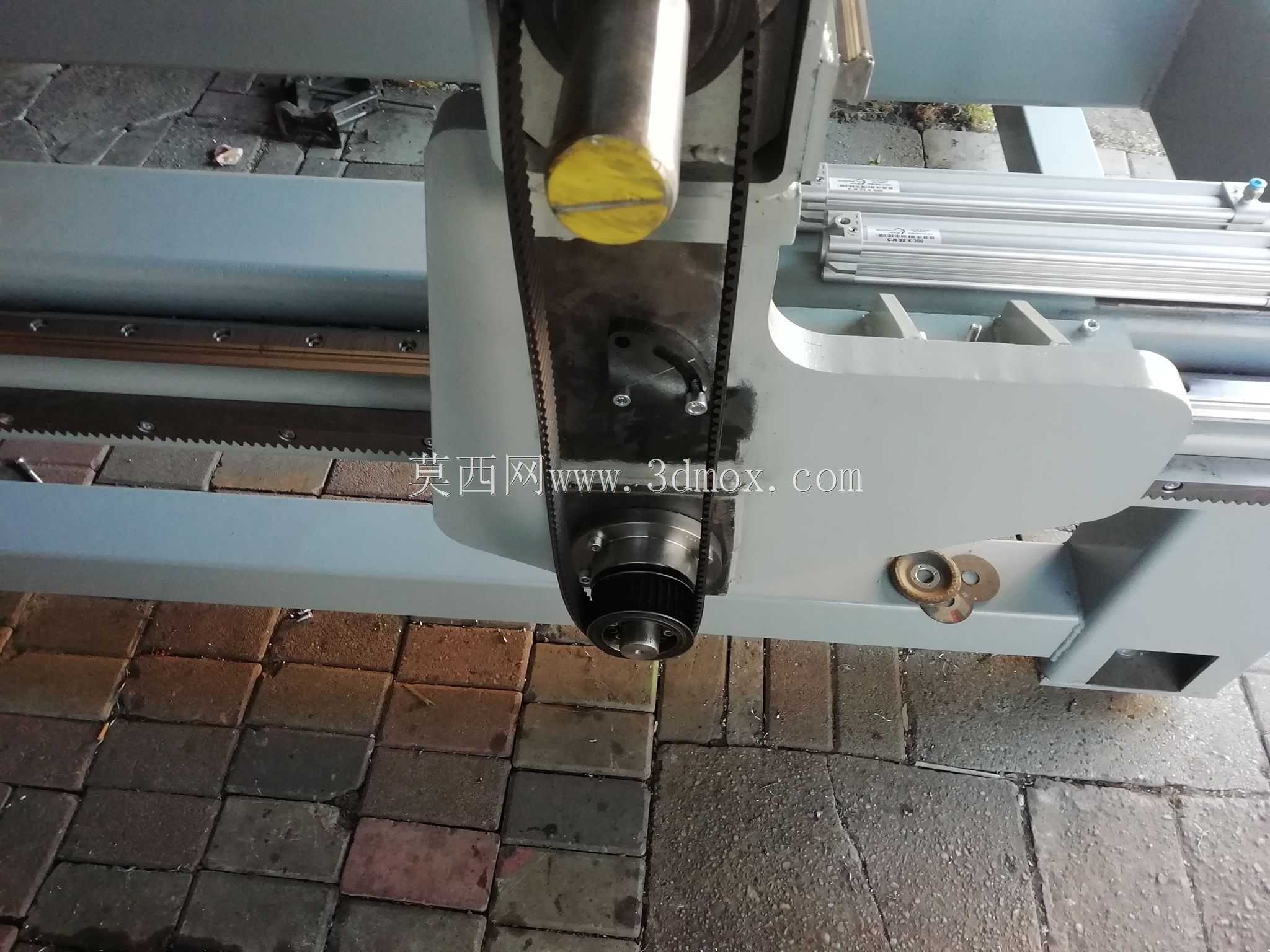

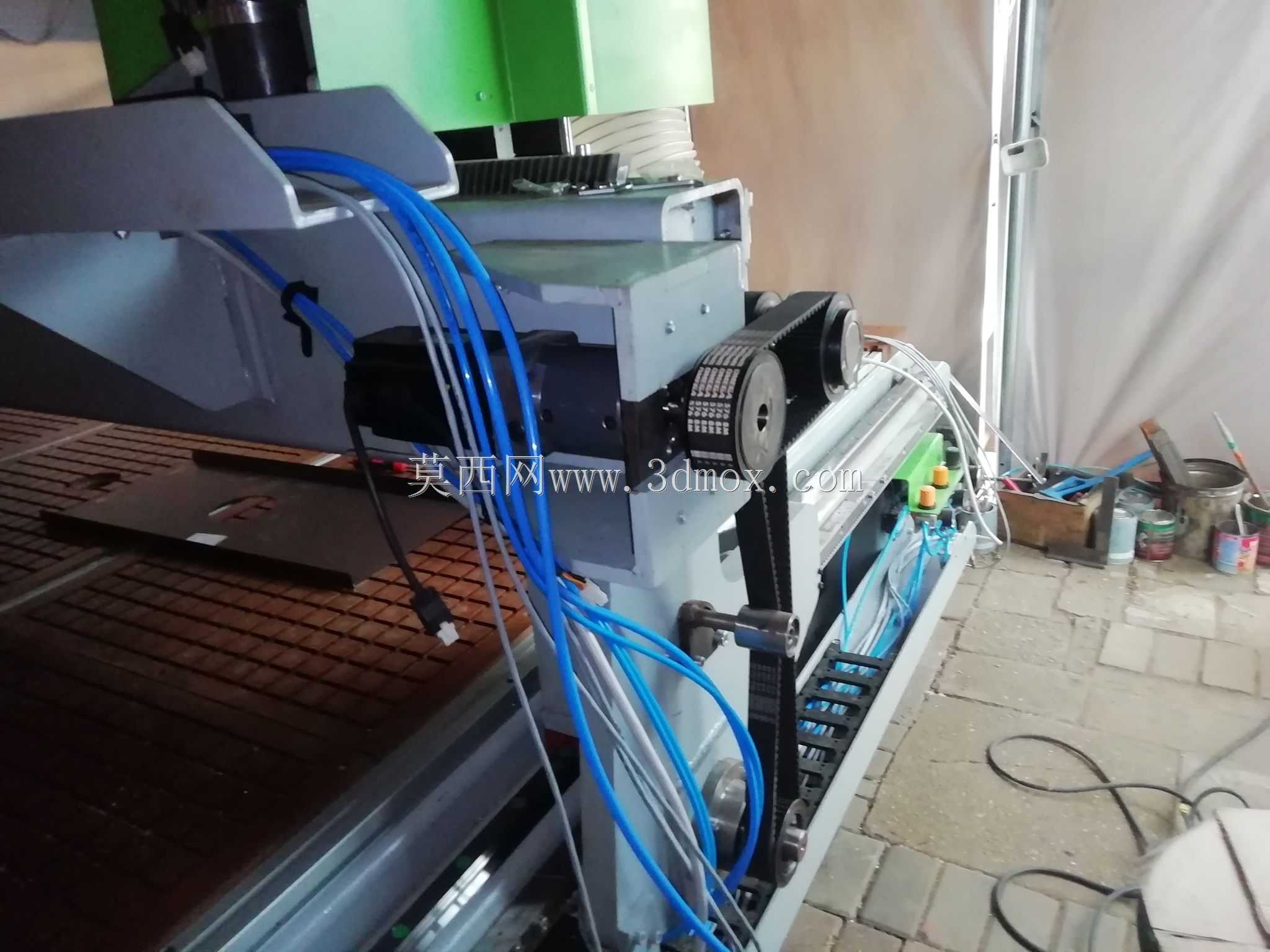

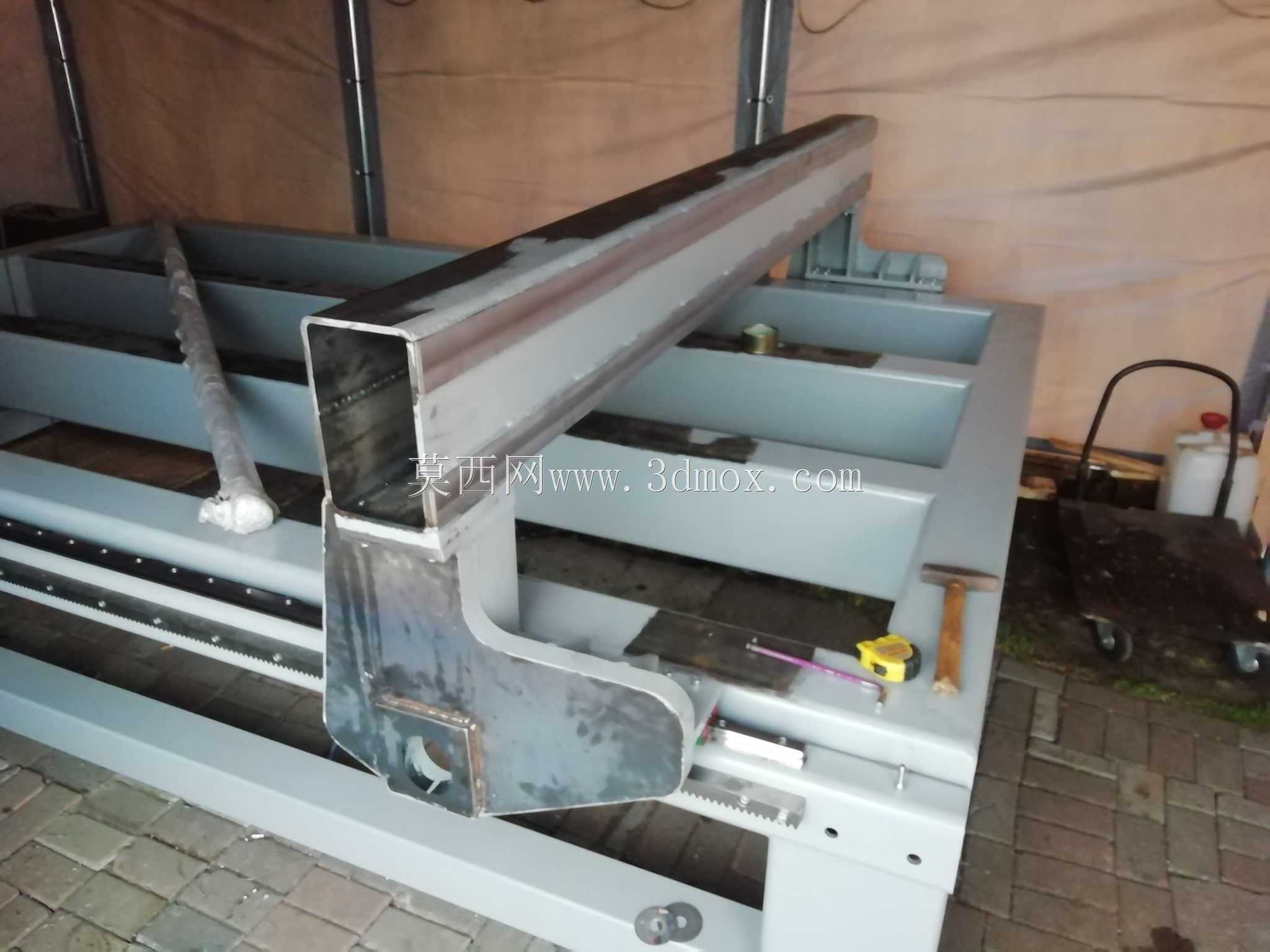

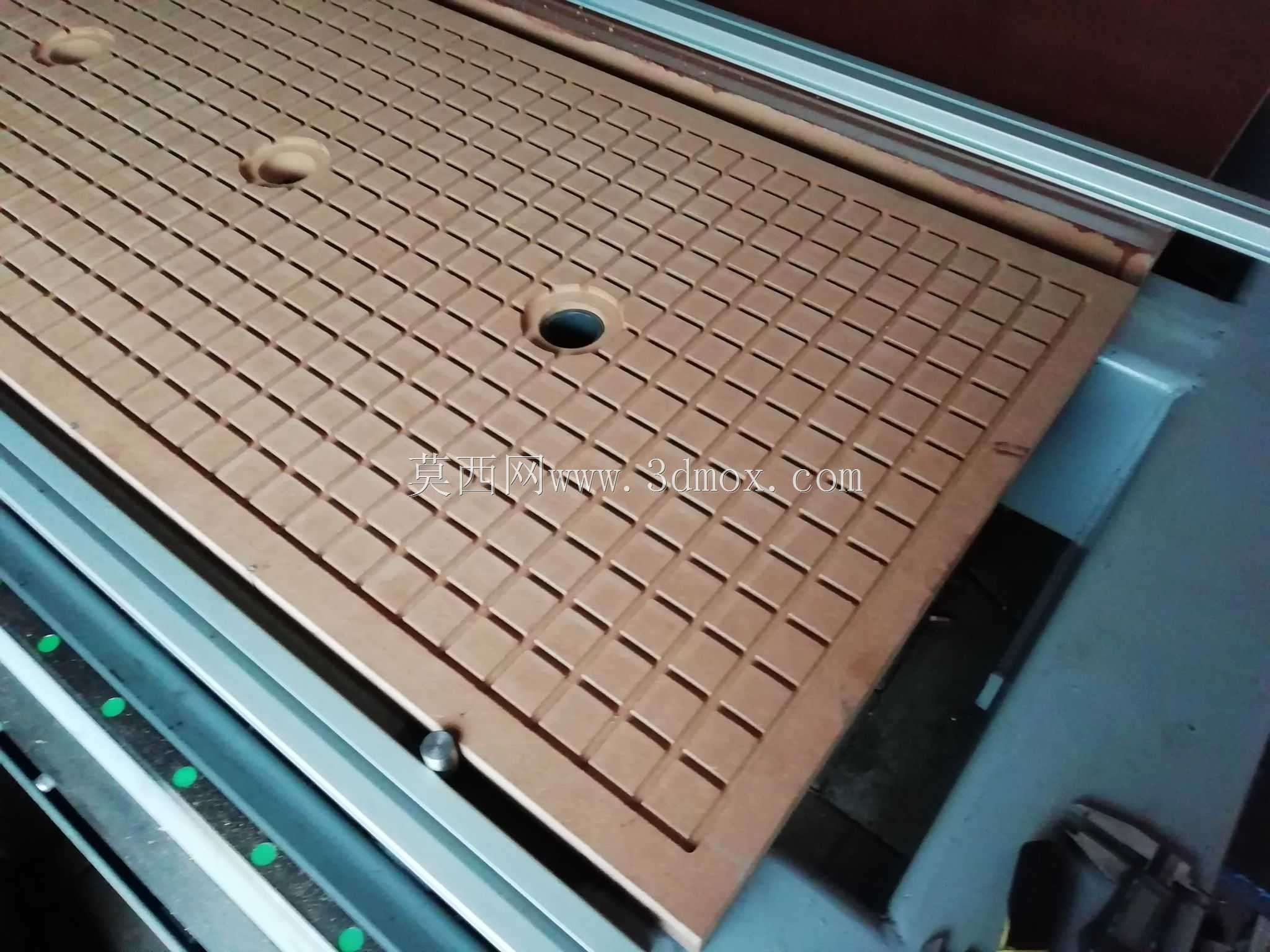

该设备属于数控铣削类加工装备，主要面向木工板材加工、广告板材裁切、工艺浮雕加工、非金属模具铣削等多类应用场景，可适配密度板、亚克力、实木板材、PVC板、铝塑板等多种常见加工材料，能够完成平面雕刻、轮廓切割、开槽打孔、三维浮雕铣削等多类加工作业，相较于普通手动换刀的数控加工设备，搭载的自动换刀主轴结构可在加工流程中根据预设刀路自动切换不同加工刀具，无需人工停机干预，能够大幅降低多工序加工过程中的换刀等待时间，有效提升复杂工序加工的连续作业效率，减少人工操作带来的对位误差与安全隐患。设备整体采用龙门式移动结构设计，床身搭配高刚性承重机架，可保障大尺寸板材加工过程中的结构稳定性，避免高速铣削作业时机身振动带来的加工精度偏差；X、Y轴方向采用高精度直线导轨搭配传动齿条结构，兼顾长行程移动的顺滑度与传动刚性，Z轴方向采用滚珠丝杠传动结构，可保障主轴上下进给的定位精度，适配不同深度的铣削加工需求。工作台面采用高平整度真空吸附结构，可通过分区负压吸附固定不同尺寸的待加工板材，无需额外加装夹具即可稳固固定薄板类加工物料，大幅降低板材装夹的辅助作业时间。主轴部分搭载高速风冷换刀主轴，可适配不同直径的铣削刀具，满足粗加工开料、精加工雕刻、钻孔等不同工序的刀具转速需求，设备侧边配备的刀库结构可容纳多把不同用途的加工刀具，换刀动作响应迅速，定位精准。设备的安装边界需预留足够的操作与维护空间，两侧需预留板材上下料的操作空位，后部需预留除尘管道与电气线路的布设空间，整体结构布局紧凑合理，在保障加工行程覆盖常规板材尺寸的前提下，尽可能压缩设备的整体占地面积，适配中小型加工车间的场地布设需求。设备的传动部件均配备防尘防护结构，可有效阻挡加工过程中产生的木屑、粉尘进入传动导轨与丝杠内部，延长核心传动部件的使用寿命，降低日常维护的频次与成本。
