台式变速驱动钻床结构设计

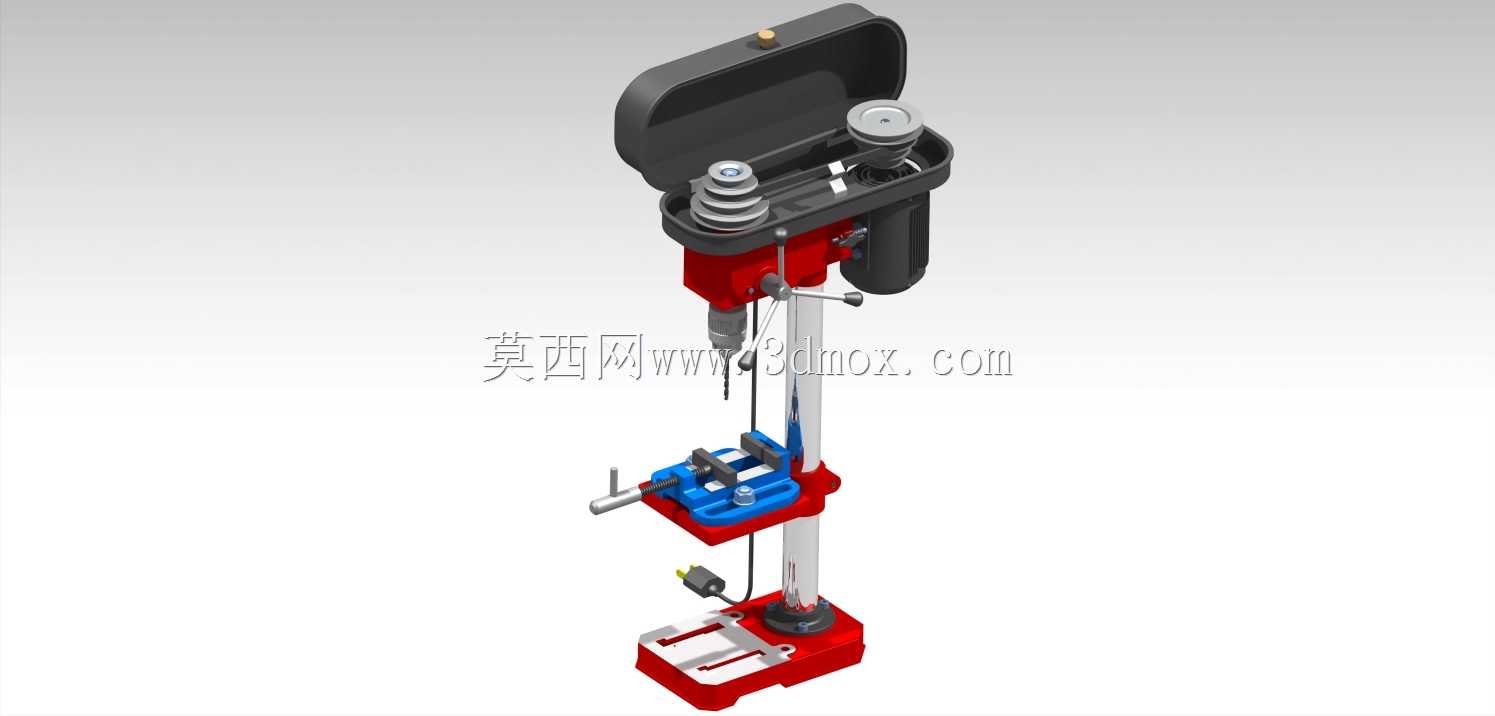

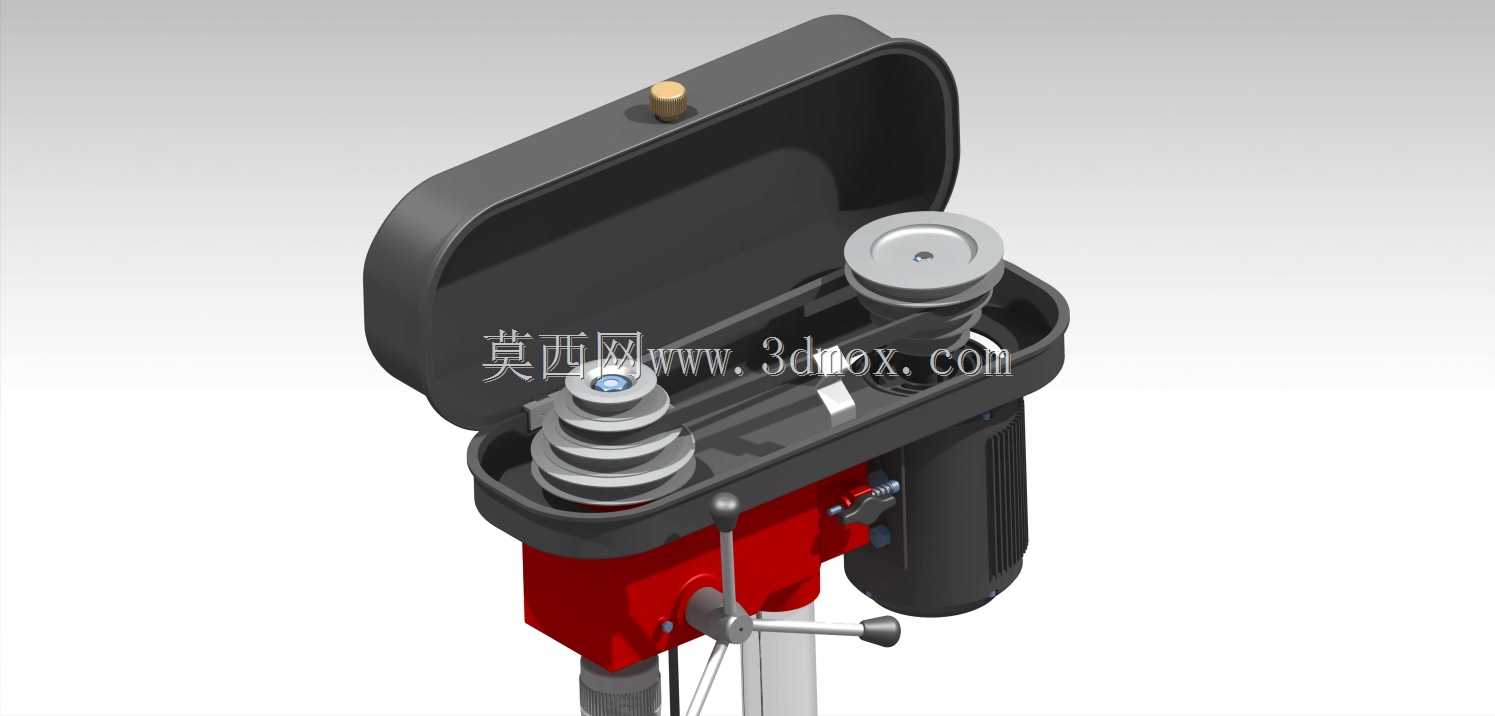

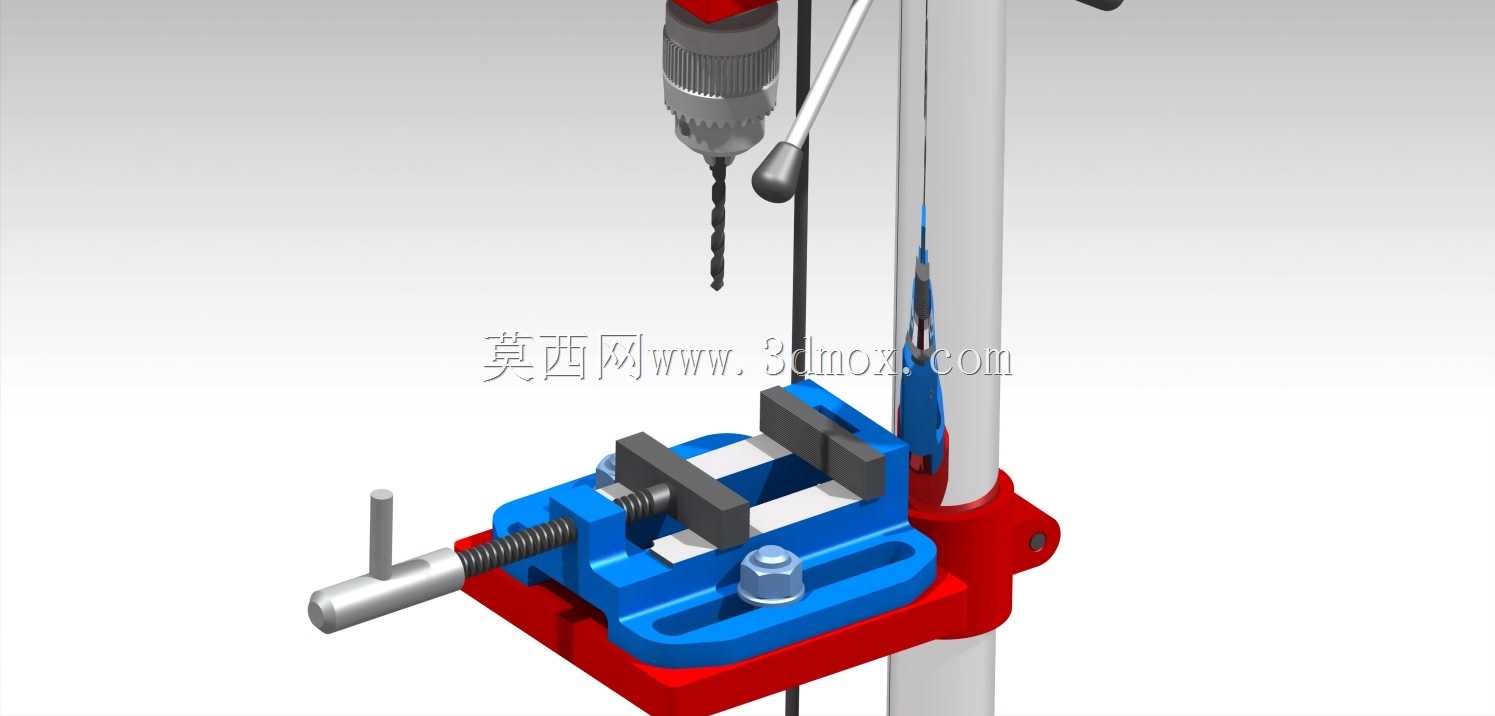

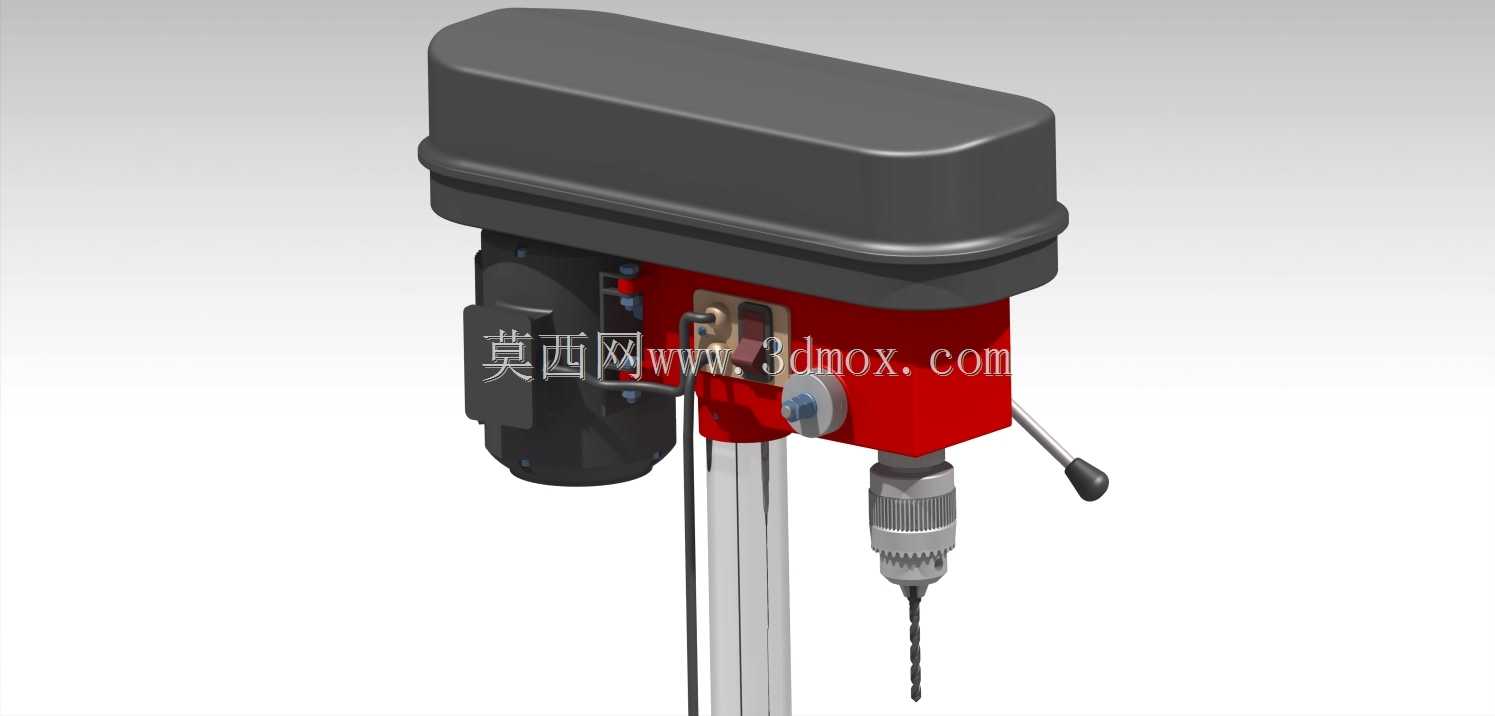

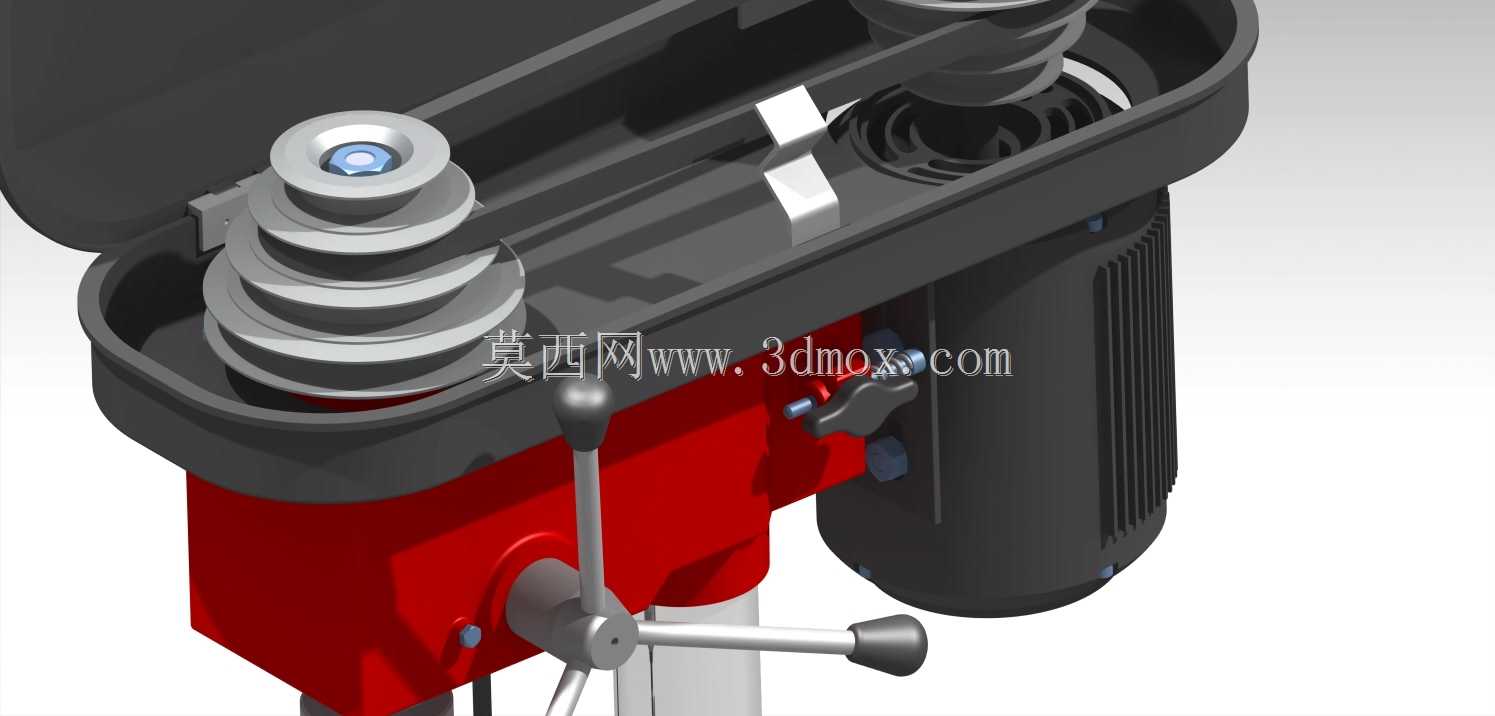

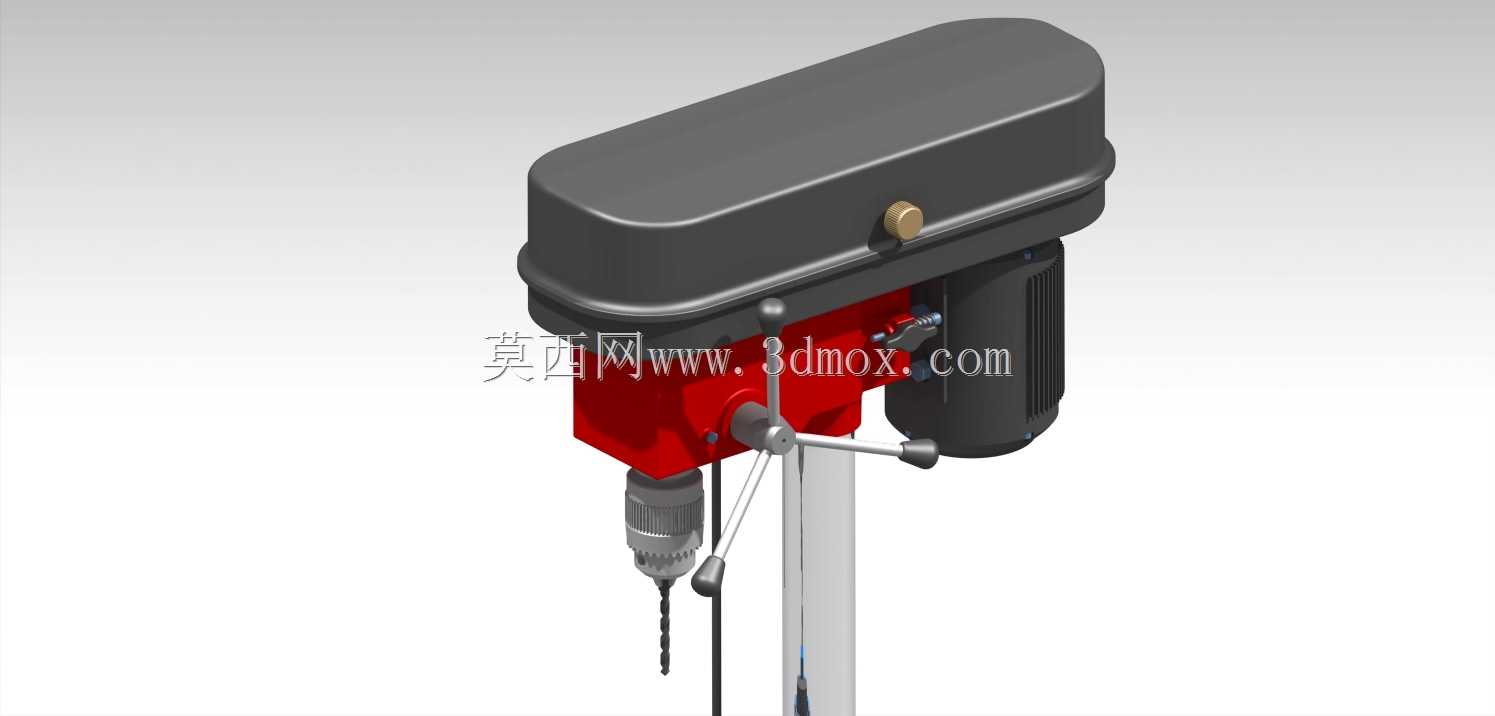

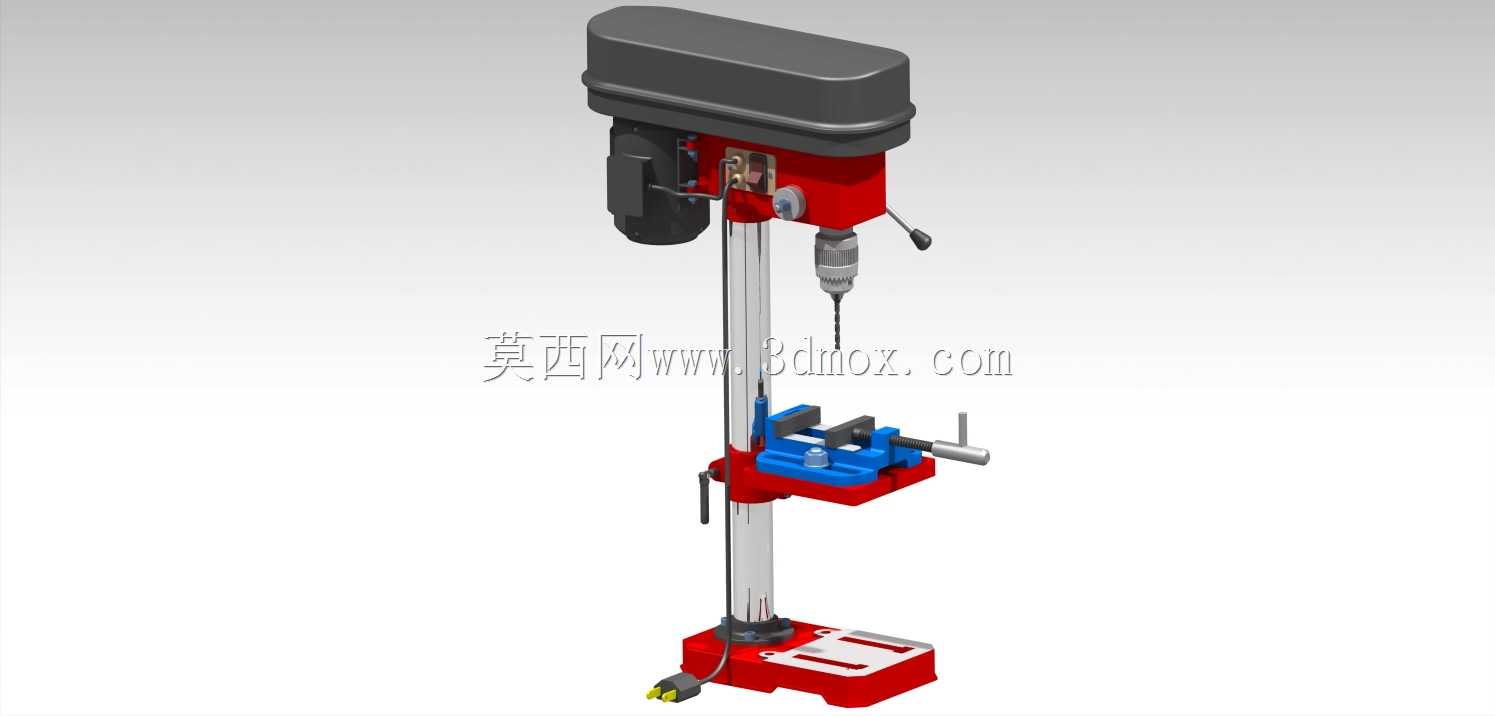

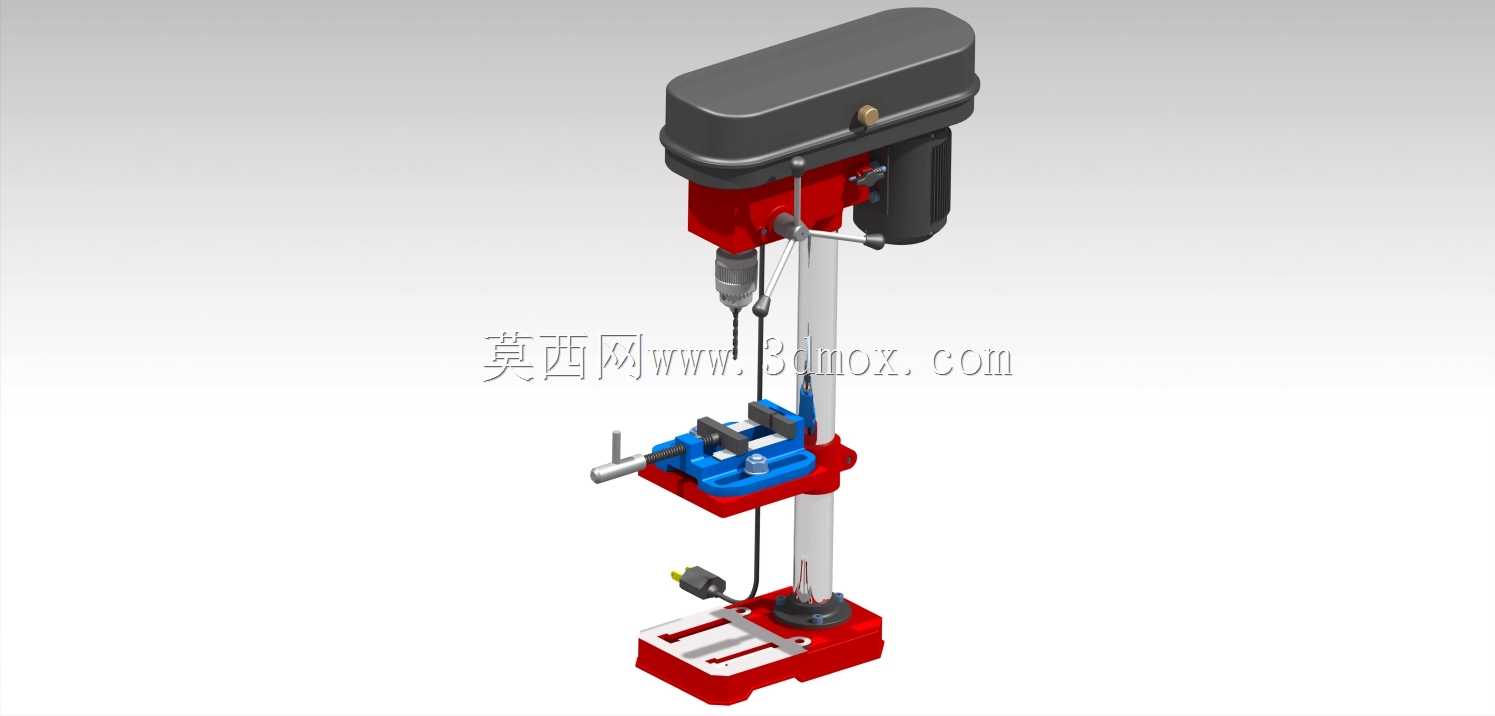

这款台式变速钻床主要面向小型机加工车间、五金维修站点、职业院校实训场地以及个人DIY工坊场景使用，是孔加工环节里普及率极高的通用加工设备，能够完成金属、硬质塑料、复合板材等多种材质工件的钻孔、扩孔、铰孔、攻丝等常规加工作业，尤其适配小批量零件生产、设备维修配孔、教学实操演示等对加工灵活性要求较高的作业场景。设备采用立柱式立式布局，整体结构沿垂直立柱排布，底部为厚重的铸铁底座，既承担整机的承重功能，也可通过底座预留的安装孔位将设备固定在工作台面上，避免高速钻孔作业时出现设备晃动、位移的问题，底座平面预留的T型槽结构可直接装夹大型工件或者配套工装夹具，拓展加工适配范围。中间的光滑镀铬立柱承担主轴箱、工作台的导向与支撑作用，主轴箱可沿立柱上下调整高度，适配不同高度尺寸的工件加工需求，工作台采用可升降可偏转的结构设计，既能够沿立柱上下移动调整加工区间，也可根据斜孔加工需求偏转一定角度，配合台面上的T型槽可快速装夹平口钳、分度头等常用工装，图中配套的快速夹紧平口钳可实现小型工件的快速装夹定位，大幅降低工件装夹的辅助时间。顶部的动力头采用皮带变速传动结构，通过更换不同传动比的皮带搭配即可调整主轴转速区间，能够根据不同加工材质、不同孔径大小匹配最合适的切削转速，避免转速不当导致的钻头烧损、孔壁粗糙度过高、钻孔偏斜等加工问题，主轴进给采用手动手柄操作，操作手感反馈清晰，操作人员可根据钻孔过程中的切削阻力灵活控制进给速度，在快钻穿工件时可及时降低进给量，防止钻头卡滞、崩刃或者工件被带转的安全隐患。设备的电气控制部分集成在动力头侧方，设置有明显的启停开关与急停控件，电源线做了防拉扯防护设计，日常使用时可快速完成设备启停操作，遇到加工异常可第一时间切断动力。整体设计充分兼顾了加工稳定性、操作便捷性与场景适配性，没有冗余的复杂结构，日常维护仅需定期给立柱、主轴进给导轨加注润滑脂，检查皮带张紧度即可，维护成本极低，能够在常规车间环境下长期稳定运行，可覆盖从0.5mm到16mm直径范围的常规钻孔加工需求，是小型加工场景里性价比极高的孔加工设备。
