港口堆场双梁旋转式集装箱起重作业设备

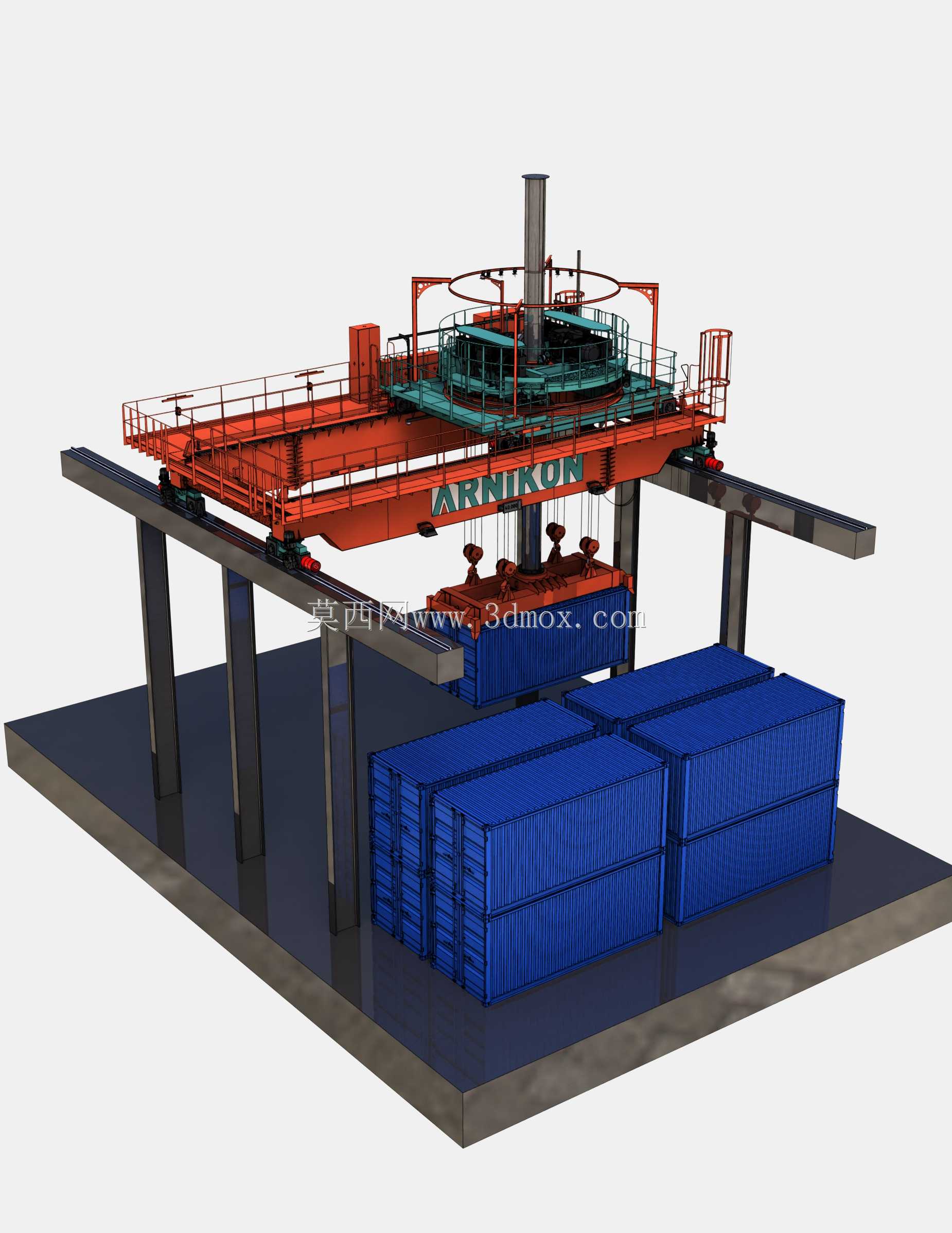

这款起重设备主要面向内河港口、铁路集装箱中心站、大型物流堆场的集装箱装卸转运场景，专门解决传统桥式起重机无法旋转吊具、对位效率低的作业痛点，适配标准海运集装箱的堆码、装卸车、跨垛转运作业需求，能够在不调整大车行走位置的前提下完成吊具旋转对位，大幅缩减集装箱对位的辅助作业时间，提升堆场单位面积的作业周转效率。设备采用双主梁桥式承载结构，主梁横跨堆场作业轨道，整体承载结构经过载荷分布优化，额定起升载荷适配40吨级标准集装箱满载作业需求，主梁跨度根据堆场常规通道宽度设计，预留足够的两侧安全作业边界，大车运行机构沿堆场两侧的纵向轨道行走，覆盖整条作业线的集装箱堆存区域，无需额外调整堆场布局即可适配现有集装箱堆场的轨道安装条件。设备核心的旋转机构设置在主梁中部的起重小车上，采用回转支承承载结构，可带动下部吊具完成全周向旋转，配合起升机构的升降动作、小车的横向移动，能够在大车停驻的状态下完成不同朝向集装箱的抓取与堆码，尤其适合狭窄堆场区域的集装箱转位作业，避免传统设备反复移动大车对位带来的时间损耗与能耗增加。吊具部分采用集装箱专用伸缩吊具，可适配不同长度规格的标准集装箱，吊具四角设置旋锁机构，与集装箱角件精准配合锁定，起升过程中设置防摇导向结构，减少吊重摆动幅度，提升对位精准度与作业安全性。设备上部设置安全检修走道与防护栏杆，所有走台表面采用防滑结构设计，旋转机构周边设置安全防护围栏，避免检修作业时的坠落风险，供电系统采用滑触线沿轨道侧布置，避免拖缆在长距离行走时出现缠绕磨损问题。设计过程中重点优化了整体结构的受力分布，对主梁受载后的下挠变形量做了仿真校核，确保满载起升时主梁变形量在安全允许范围内，旋转机构的驱动采用变频调速控制，启停过程平缓无冲击，减少吊重晃动，同时各运行机构均设置行程限位与过载保护装置，在作业边界位置自动触发减速与停机信号，避免超行程运行引发的设备碰撞风险。设备的安装边界充分考虑现有堆场的改造需求，轨道基础的承载要求与常规桥式起重机保持一致，无需额外加固堆场基础即可完成安装部署，设备下部净空高度满足三层标准集装箱堆码的起升高度需求，预留足够的安全起升余量，避免吊重低位运行时与堆存集装箱发生剐蹭。
