Usongshine17HS4401S型42步进电机结构设计

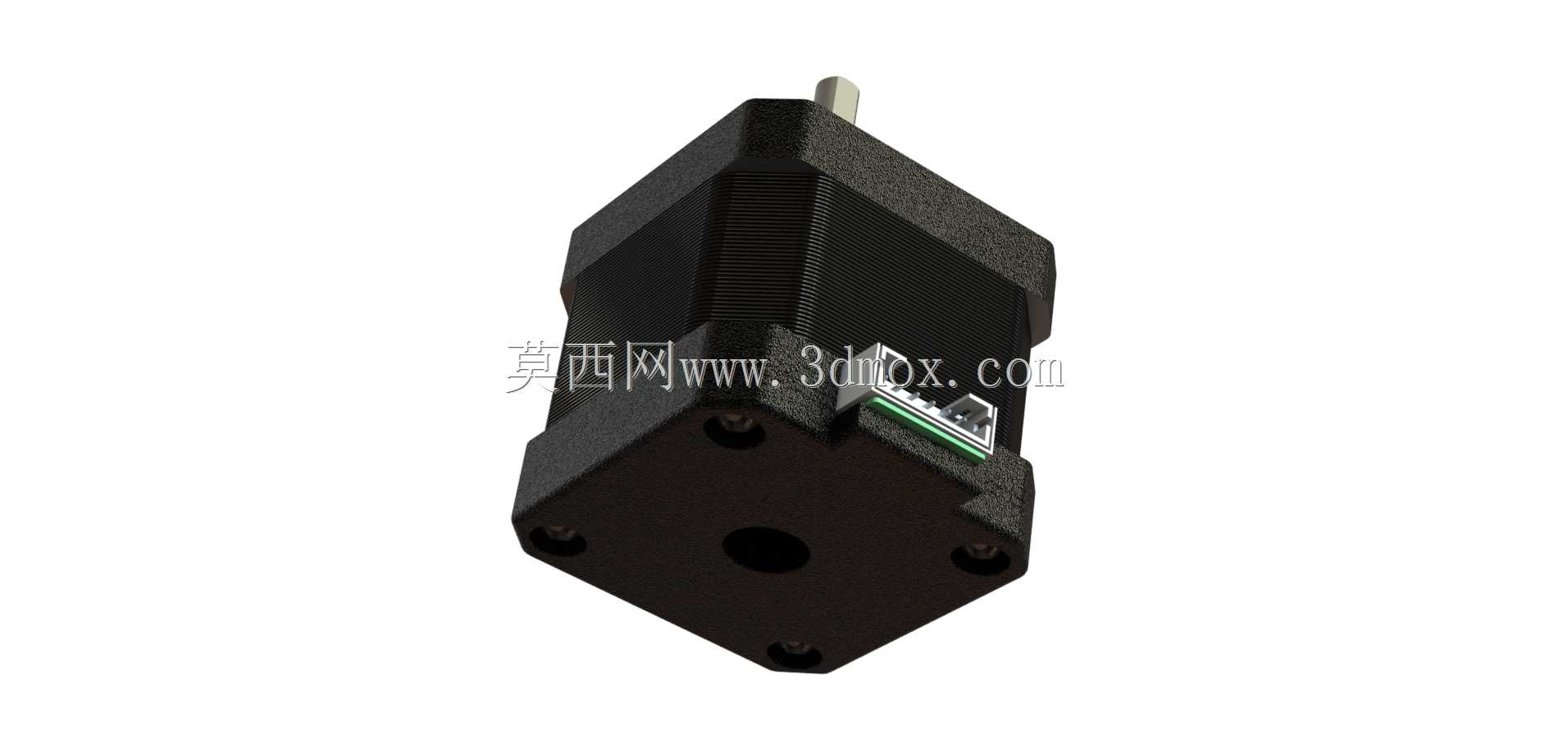

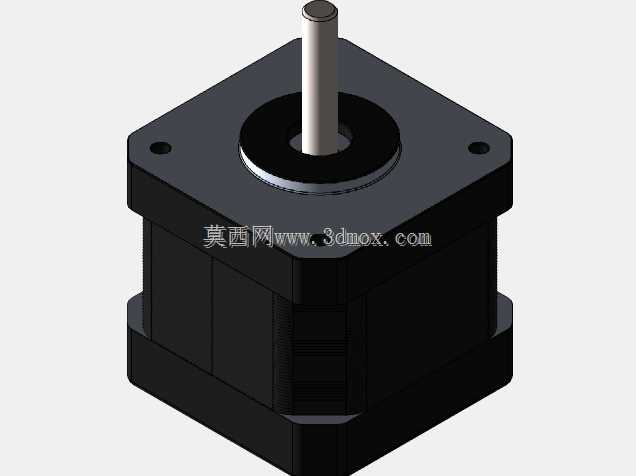

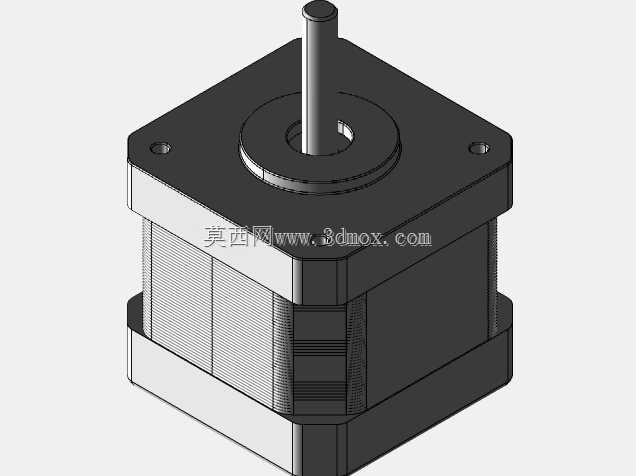

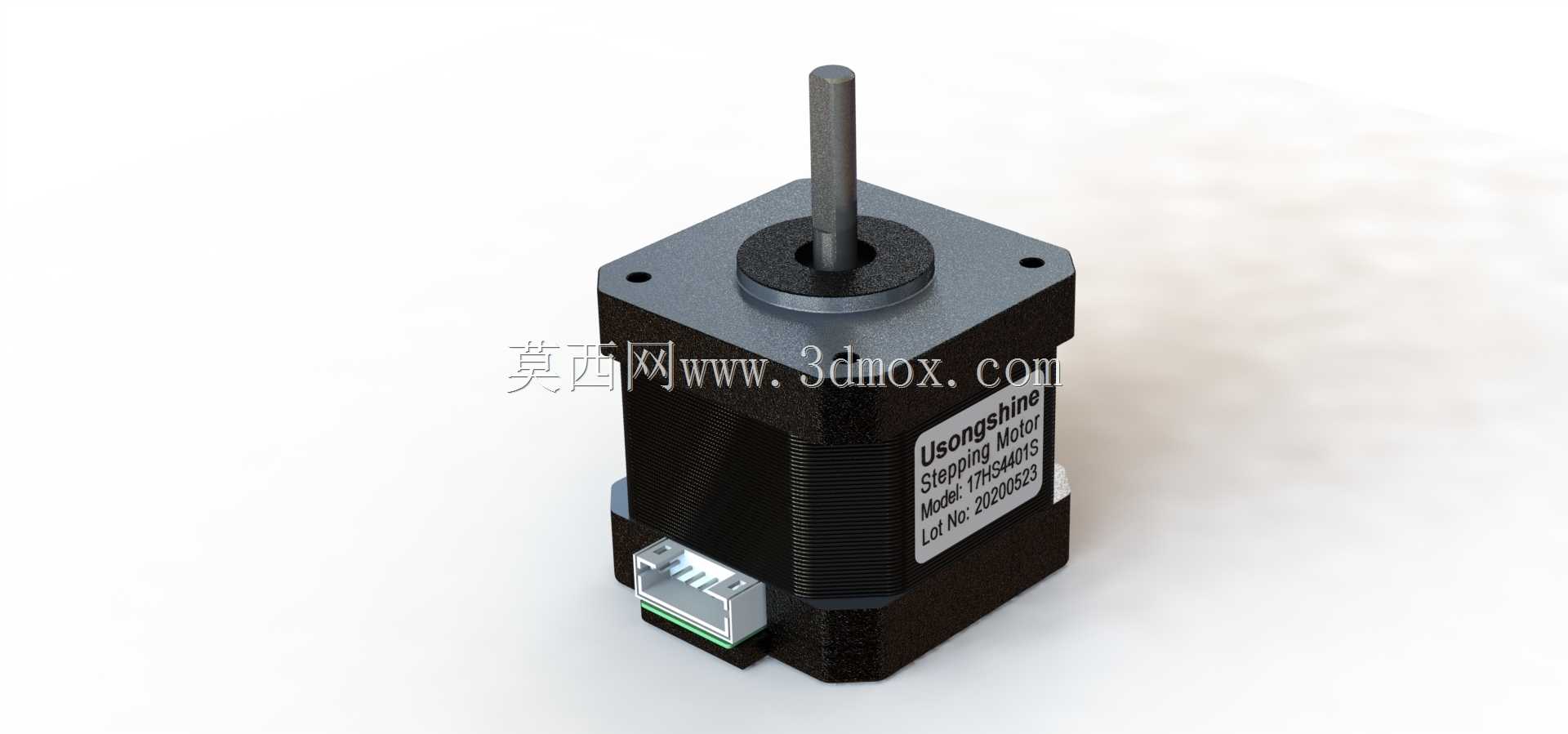

这款步进电机是小型自动化运动控制场景中应用极广的执行元件，常见于桌面级3D打印机的进给轴传动、小型雕刻机的位移驱动、DIY数控设备的点位运动控制、自动化分拣线的小型推料机构、智能门禁的闸机摆杆驱动、教学实验平台的运动演示单元等场景，依靠脉冲信号实现精准的角位移输出，无需额外的位置反馈元件即可完成开环状态下的定位控制，适配绝大多数低成本运动控制方案的需求。从功能特性来看，该款电机为两相四线混合式步进结构，输出扭矩适配轻载连续传动场景，运行时步距角精度稳定，低速状态下无明显共振区，搭配对应的细分驱动器可实现更平滑的运转效果，电机本体自带的接插件接口方便快速接线，无需额外焊接端子，能大幅缩短设备的装配调试周期。在设计思路上，这款电机的三维结构完全还原实物的装配关系，定子与转子的叠片厚度对应实际的扭矩输出规格，前端盖的轴承安装位预留了标准的配合公差，输出轴的D型切面结构做了精准还原，方便安装同步轮、联轴器等传动连接件时传递扭矩不打滑，尾部的出线座与接插件的位置完全匹配实物的走线方向，不会和设备安装板上的其他结构产生干涉。从安装边界来看，这款电机为标准Nema17安装规格，也就是行业内通用的42型步进电机安装尺寸，机身截面为42mm见方，前端盖的四个安装孔呈正方形分布，孔位中心距为31mm，适配M3规格的安装螺丝，输出轴直径为5mm，轴伸长度符合通用传动件的安装要求，不同的机身长度对应不同的扭矩参数，这款模型对应的机身长度适配中等负载的传动场景，安装时前端面贴合设备安装板即可完成定位，输出轴的同轴度公差控制在合理范围内，能有效减少传动过程中的径向跳动，延长配套传动部件的使用寿命。模型还原了电机外壳的散热筋结构，实际使用中这些散热筋可以增大电机外壳与空气的接触面积，提升长时间运行时的散热效率，避免电机过热导致扭矩下降或者退磁问题，侧面的标签区域也做了对应还原，方便在装配调试时快速识别电机型号与接线定义。
