DIY激光切割机用5500mW激光二极管组件

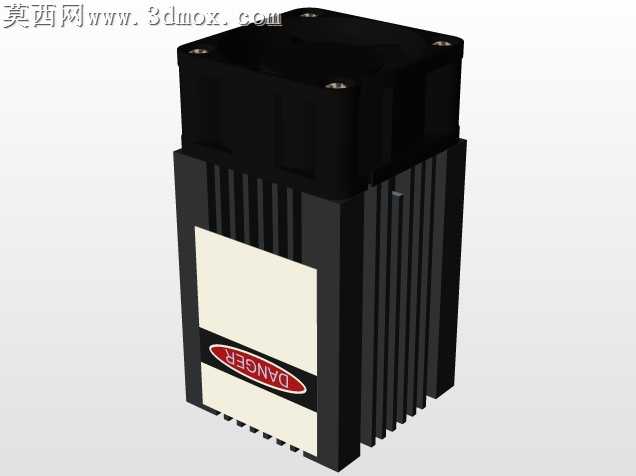

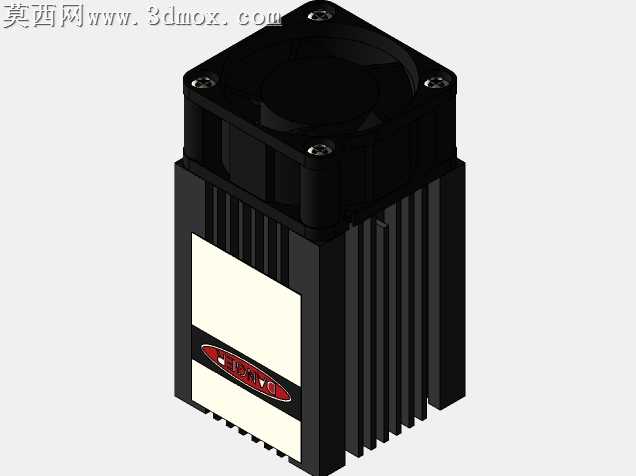

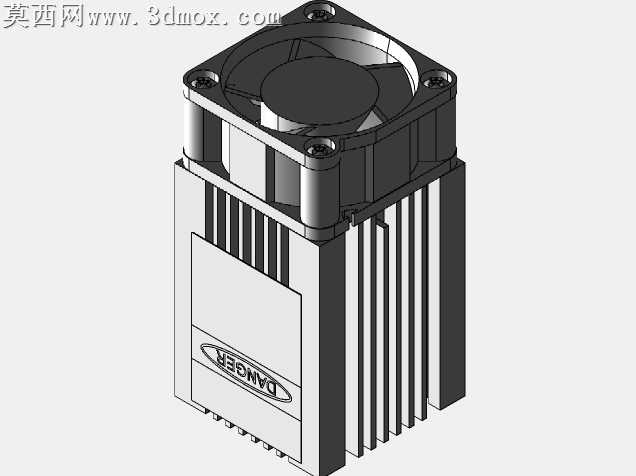

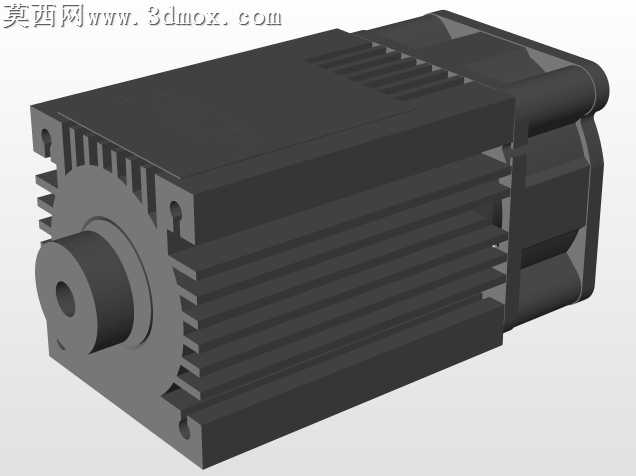

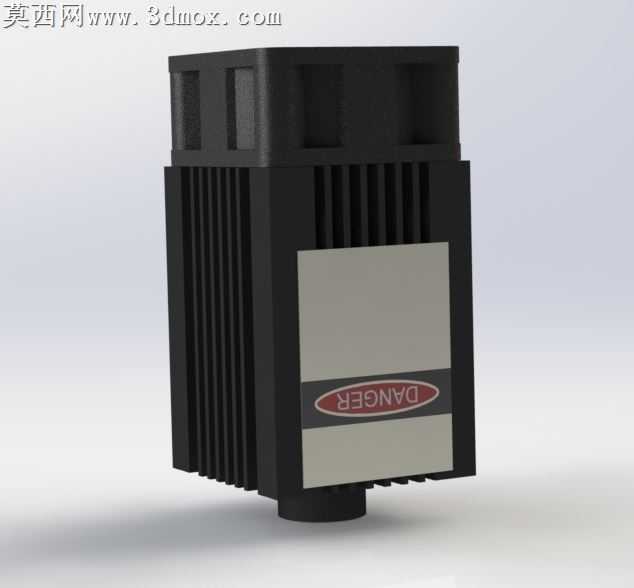

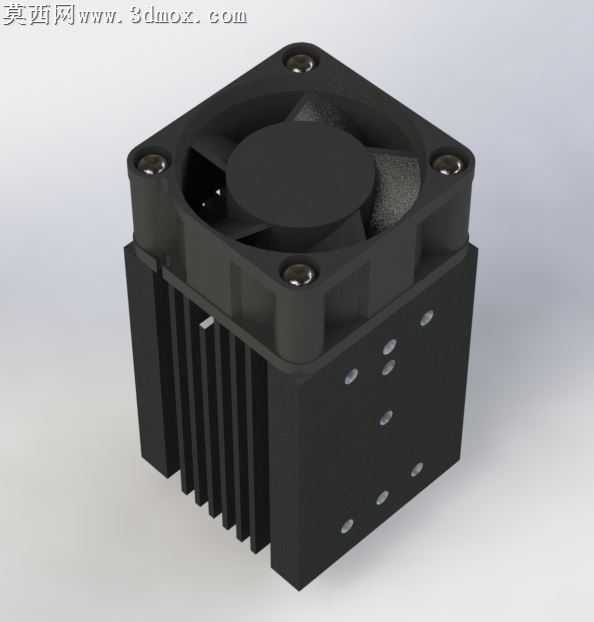

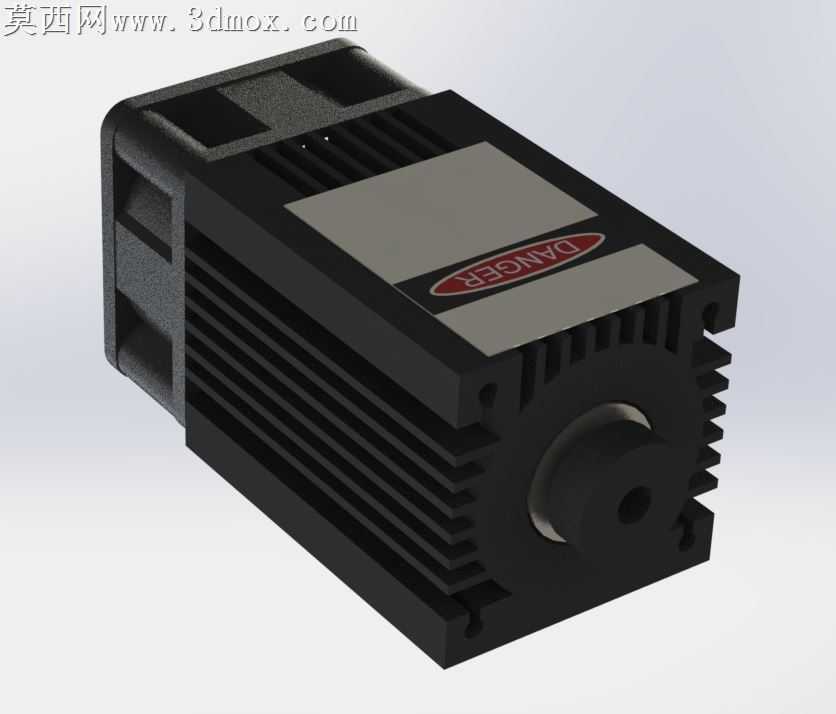

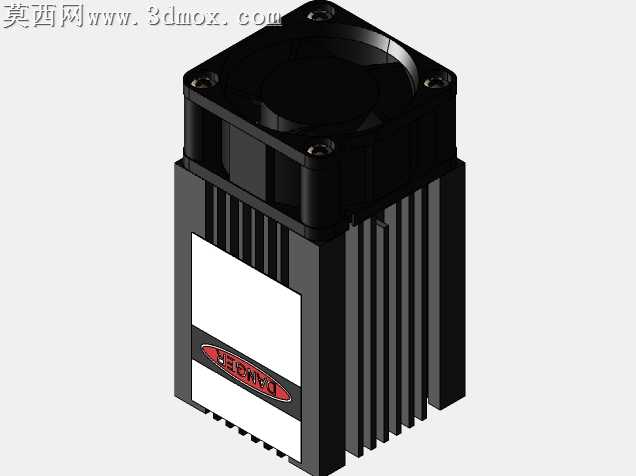

本模型为适配DIY激光切割设备打造的5500mW功率激光二极管集成组件，建模阶段以实物测绘的真实尺寸为基准，在SolidWorks中完成全参数化结构搭建，完整还原了成品激光模组的每一处细节特征。建模过程中首先搭建核心的激光二极管安装基座，精准匹配市面常见5500mW激光管的安装孔径与引脚避让空间，确保核心发光元件的定位精度符合光学同轴要求；外围的散热壳体采用带密集鳍片的一体化结构设计，建模时通过线性阵列特征快速生成等距排布的散热鳍片，每一处鳍片的厚度、间距都参考实物的散热效能参数设置，同时在壳体表面预留了警示标识的贴合区域，还原实物的安全提示设计。前端的激光出光口做了阶梯式的透镜安装位结构，可兼容不同焦距的聚焦透镜安装，满足不同切割场景的焦距调节需求；壳体侧面与尾部预留了供电接线的走线槽与固定孔位，还原实物的接线安装逻辑。材质渲染阶段，为散热壳体赋予哑光黑色硬质阳极氧化铝材质，调整材质的粗糙度与金属度参数，还原金属散热件细腻的磨砂质感与轻微的金属反光特性；出光口位置的透镜赋予高透光学玻璃材质，添加轻微的折射与反射效果，模拟光学镜片的通透质感；表面的警示标识采用红底白字的覆膜材质，还原标识的印刷质感与轻微的凸起效果。整体模型的装配逻辑完全遵循实物的组装顺序，各个零部件之间的配合间隙、安装定位都经过反复校验，不存在结构干涉问题，对于想要自行搭建DIY激光切割机的爱好者而言，可直接参考该模型的结构尺寸完成机架的安装位设计、散热风道规划以及接线布局设计，也可基于该模型修改功率参数、调整散热鳍片规格，衍生设计不同功率等级的激光模组产品，模型的结构细节完整，装配关系清晰，可直接用于装配验证、结构干涉检查以及渲染展示使用。
