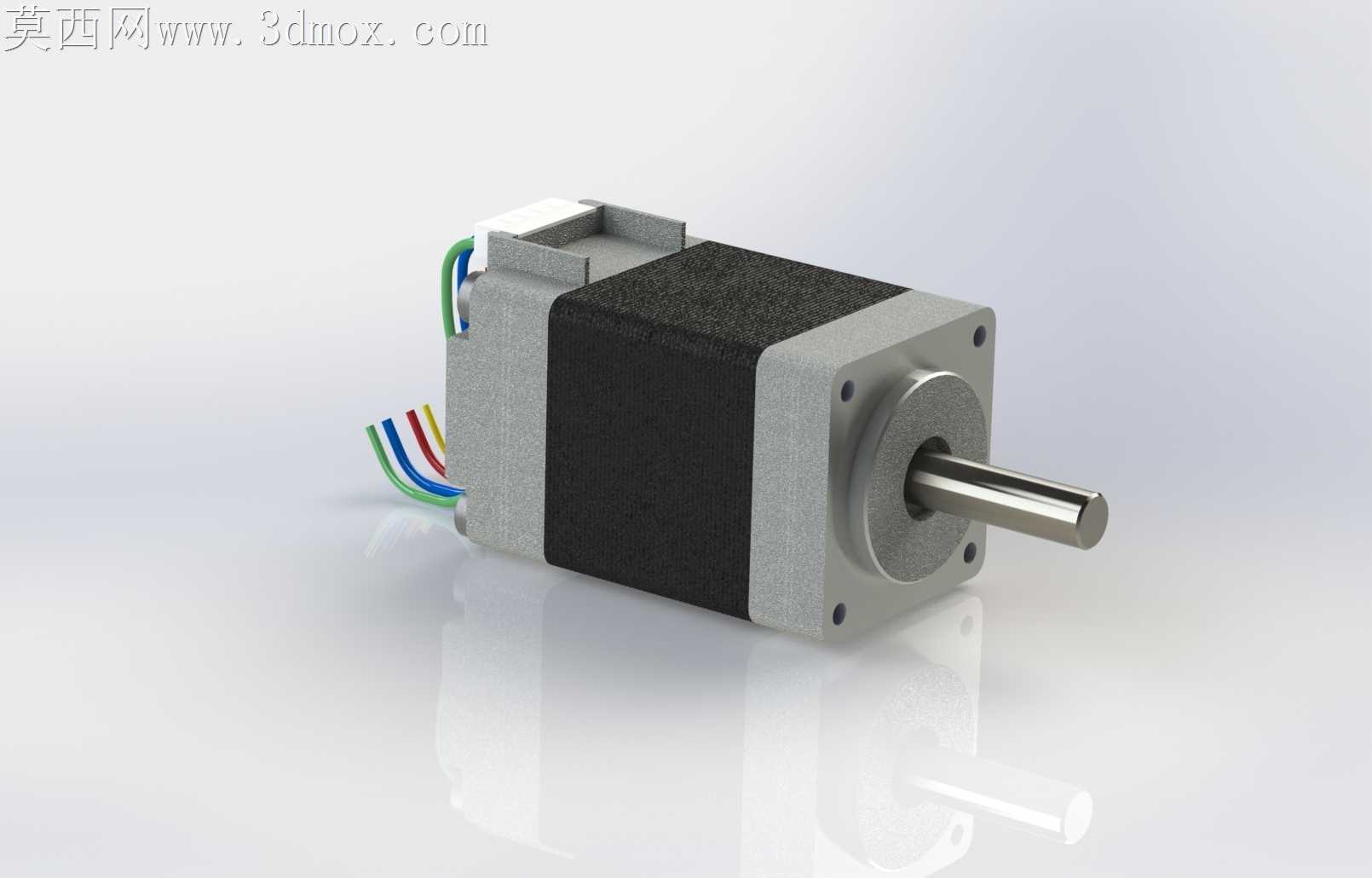

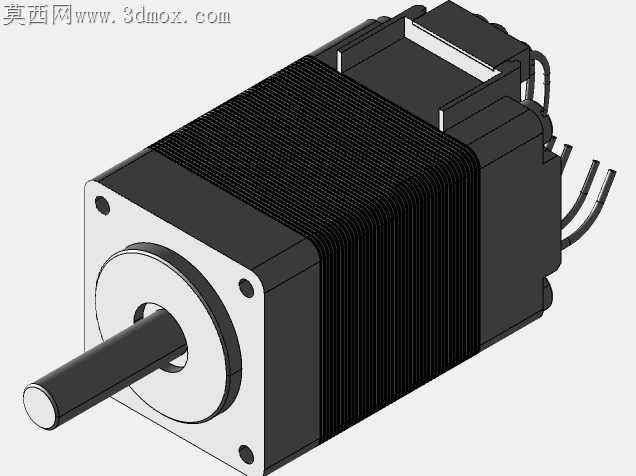

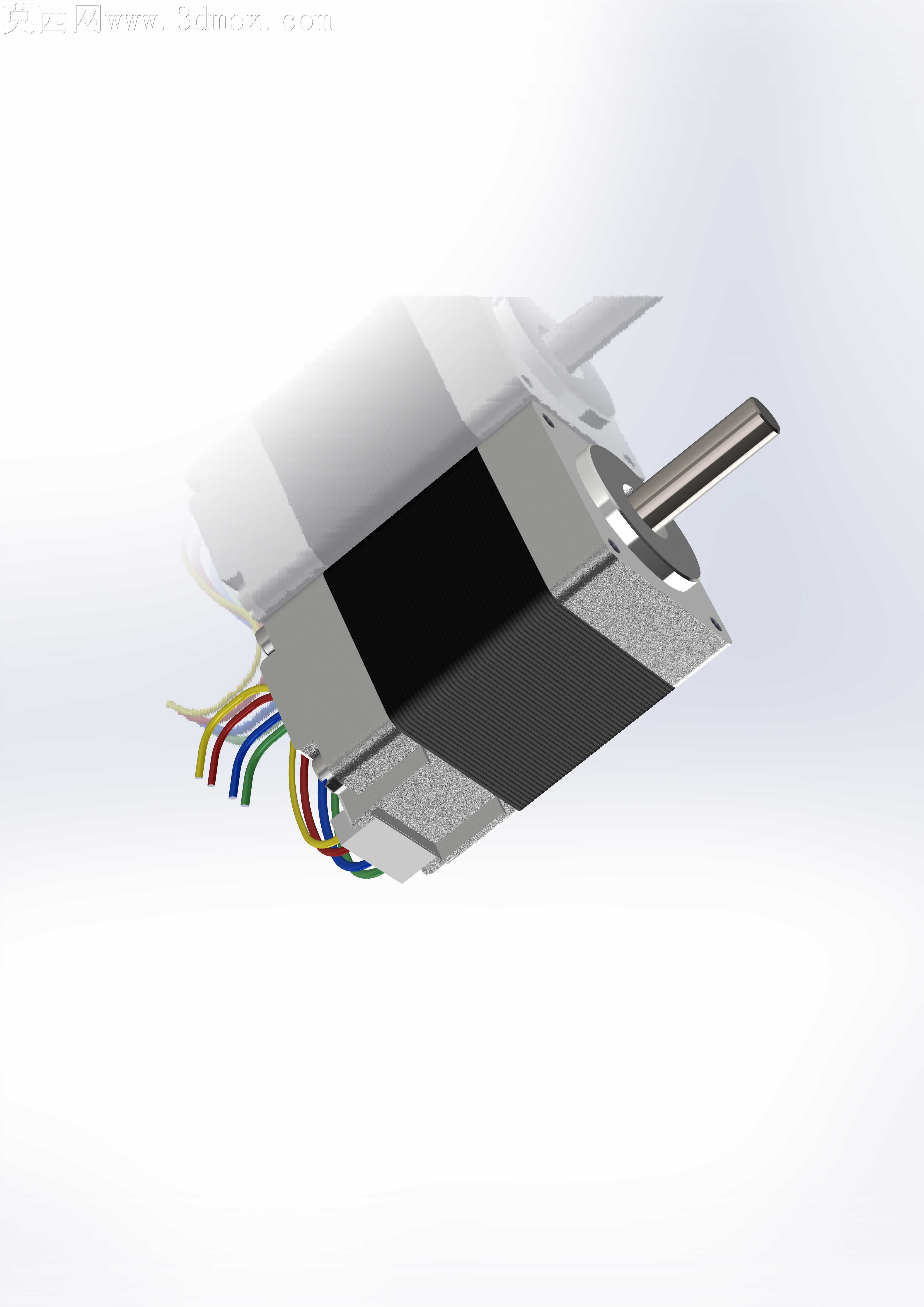

NEMA8标准尺寸微型步进电机结构设计

刚拿到NEMA8步进电机的实物测绘需求时，最先注意到的是端盖安装孔位的倒角毛刺——之前外协加工的首批样件，因为0.2mm的倒角公差没卡严，装配时定子硅钢片叠层蹭到了端盖内壁，通电后空载电流直接飘了15%，这次建模特意把四个安装孔的同轴度、端面跳动公差都卡在了0.01mm以内，避免后期量产再出同样的问题。

做绕组出线部分的结构时，一开始没考虑到跨软件转档的曲面碎面问题，把出线护套的卡扣做在了0.3mm的薄壁位置，导进渲染软件时直接出现了面丢失，后来调整了卡扣的壁厚到0.5mm，还把出线口的圆弧过渡从R0.8改成了R1.2，既解决了转档破面的问题，也能避免实际穿线时刮破漆包线的绝缘层。

输出轴的部分特意留了0.02mm的磨削余量，之前做实训项目时，有学生直接按最终尺寸建模出图，机加工后因为轴颈的表面粗糙度没达到Ra1.6，装联轴器时打滑丢步，这次把轴的配合段公差设为h6，还在轴肩位置加了0.1mm的退刀槽，方便磨床加工时能直接走到尺寸，不用二次补加工。

定子和机壳的过盈配合量选了0.03mm，之前试过0.05mm的过盈，压装时机壳的铝合金材质出现了微变形，导致后端的轴承座孔圆度超差，电机转动时出现周期性的卡顿，这次把过盈量调小后，还在机壳内壁加了两道0.1mm的定位筋，压装时定子不会出现偏斜，也能保证定子和转子的气隙均匀在0.05mm，不会出现扫膛的问题。

后端的编码器安装位做了可调结构，一开始做的是固定孔位，实际调试时发现不同批次的磁编码器零点偏移量不一样，要反复拆端盖调整，后来把安装孔改成了腰型孔，调节范围有±2°，现场调试时不用拆整机就能校准零点，省了不少装配的工时。出线的线序特意按行业通用的红、蓝、绿、黑排布，对应A+、A-、B+、B-，不用额外做线序标识，接驱动器时不会接错相，之前有客户接反相序导致电机反转撞坏了滑台，这次建模时直接在出线护套旁做了极小的凸点标识A相位置，不用印字也能快速分辨线序。

转子的磁钢粘接位做了滚花处理，之前光轴粘接的磁钢，在高温工况下跑了两百小时就出现了磁钢移位，电机力矩直接掉了30%，滚花后粘接的接触面积大了近40%，耐温到80℃也不会出现脱胶移位的问题。端盖的轴承室加了0.1mm的储胶槽，压装轴承时打少量厌氧胶就能固定，不会因为电机频繁正反转出现轴承外圈跑圈的问题，之前没做储胶槽时，胶液容易溢到轴承内部，导致轴承转动阻力变大，噪音超标。
