带温度场仿真的管壳式冷凝器换热结构

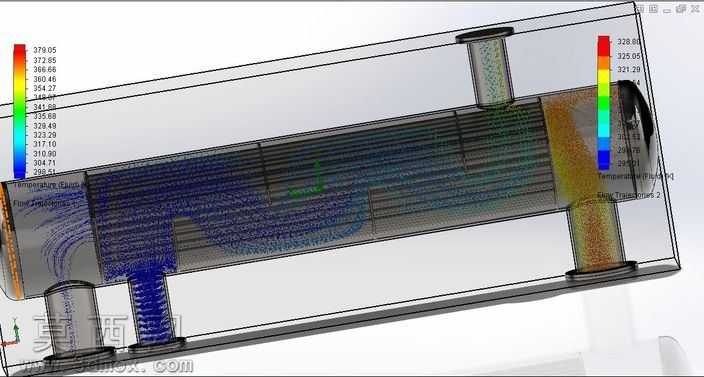

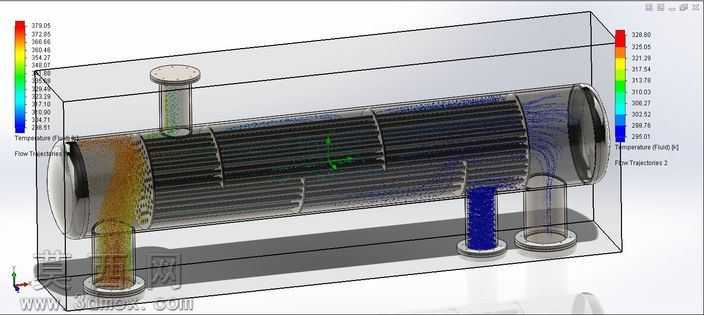

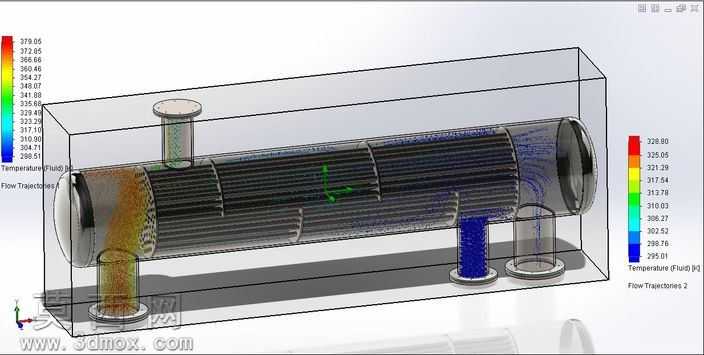

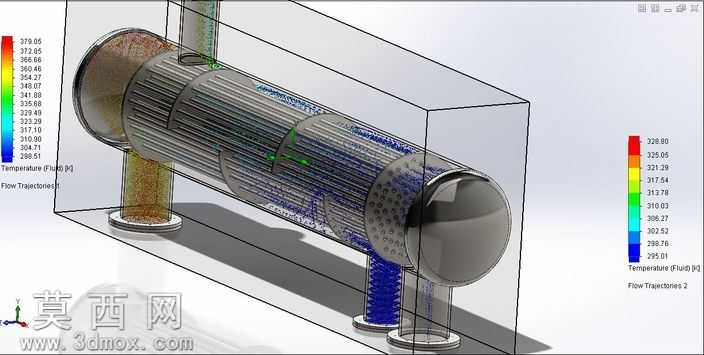

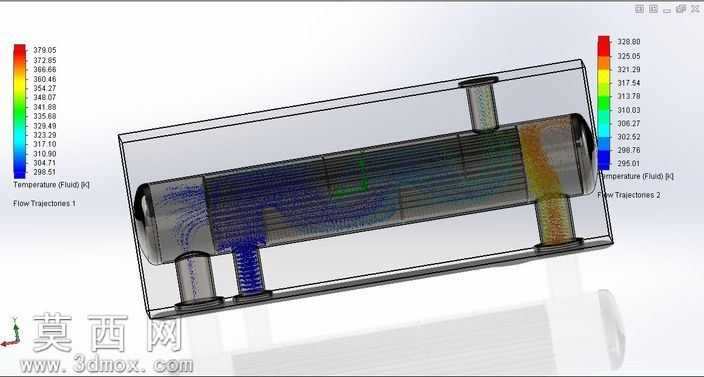

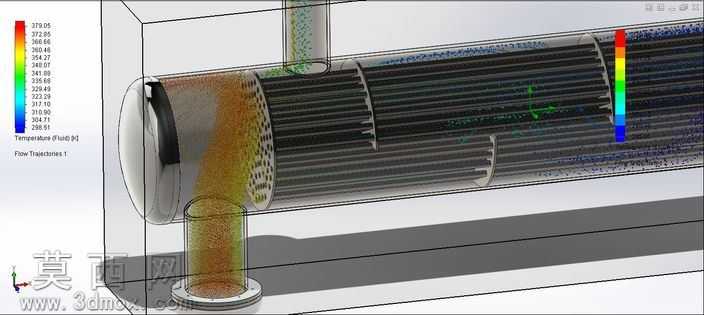

本作品为管壳式冷凝器三维建模设计成果，采用SolidWorks完成全参数化结构建模，建模过程严格遵循管壳式换热设备的结构设计逻辑，完整还原了设备的核心组成部分：包含承压外壳筒体、两端管板、内部换热管束、折流板组件、冷热流体进出口接管、端部封头等结构，所有零部件均按照实际换热设备的装配关系完成约束配合，可清晰展示内部管束排布、折流板间距、接管方位等核心结构细节。在材质设置环节，针对不同部件的实际应用材质完成区分配置：外壳筒体与管板采用AISI316不锈钢材质，设置金属哑光质感与低粗糙度参数还原不锈钢表面特性；换热管束采用导热性能优异的金属材质，调整材质反射率与导热属性匹配换热仿真需求；外壳外侧的隔热层采用低导热的保温材质，设置哑光漫反射属性区分于金属壳体；内部流通的冷热流体则采用半透明材质，分别赋予冷态蓝色调与热态橙红色调，直观区分两种换热介质的流道范围。渲染环节采用透明剖视视角，对外壳筒体设置半透明显示效果，既保留设备整体外形轮廓的完整性，又可清晰展示内部管束排布、折流板导流结构、流体流动路径，搭配两侧进出口位置的温度色标图例，将热仿真结果与三维结构进行融合展示，可直观呈现设备工作时内部的温度场分布规律。设计过程中针对换热效率优化做了专项结构调整，在壳程流道内增设折流挡板结构，通过改变壳程流体的流动方向，延长流体在壳程的停留时间，强化流体湍流程度，减少换热死区，经仿真验证该结构可将换热效率提升5%左右，将出口段换热占比从35%提升至40%。建模过程中对所有密封面、管束与管板的连接位置、接管与筒体的焊接位置均做了细节处理，还原实际加工的装配特征，同时完成了干涉检查，确保所有零部件之间无装配干涉，模型可直接用于后续的工程出图、换热仿真计算、结构强度校核等工作，温度场仿真结果通过色阶映射的方式叠加在模型对应位置，从冷端的深蓝色低温区到热端的深红色高温区形成连续的色彩过渡，可直观观察到蒸汽入口处的高温区域、冷却水流动过程中的温度变化、以及冷凝出口处的低温区域，清晰展示冷凝器的热量传递过程，帮助理解设备的工作原理与换热逻辑。
