吸顶式三风机双气流冷却换热装置

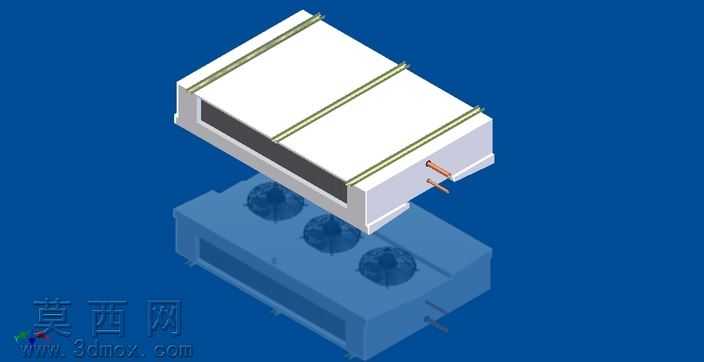

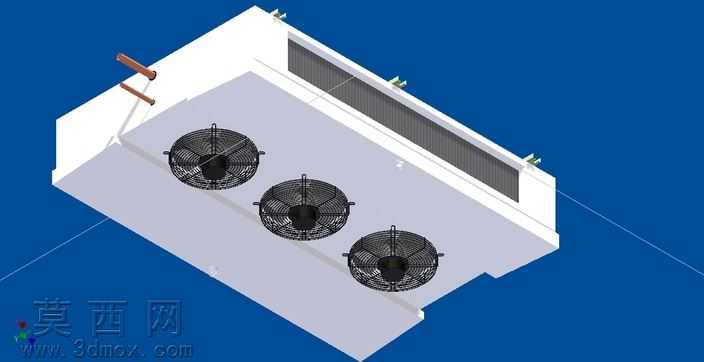

本装置为适配室内顶部安装场景的双气流冷却换热设备，采用三维参数化建模完成全结构设计，建模过程中对各功能部件做了精准的尺寸约束与装配配合校验，确保整体结构无干涉、安装逻辑符合暖通设备的实际施工要求。模型整体采用长方体卧式主体结构，主体外壳采用哑光白色金属材质模拟镀锌钢板的真实质感，表面做了细微的磨砂纹理处理，还原钣金加工后的真实表面状态，外壳边缘做了合理的圆角过渡，避免尖锐棱角的安全隐患，同时符合钣金折弯加工的工艺要求。主体正面排布三台轴流风机组件，风机网罩采用黑色硬质塑料材质，建模时还原了网罩的密集格栅结构与中心风机固定座的细节，风机支架与主体外壳的连接点位做了精准定位，保证风机安装后气流方向垂直向下，配合设备的气流组织设计。主体侧边设置两组铜质冷媒连接管路，建模时还原了铜管的金属光泽与管路接头的细节结构，管路伸出长度与角度符合现场接管的操作空间要求。主体上部设置长条状换热翅片组件，翅片采用细密的铝质薄片堆叠结构，建模时通过阵列特征还原翅片的密集排布形态，材质模拟铝箔的哑光金属质感，翅片与内部冷媒管路的穿插结构做了简化但精准的表达，清晰展示换热核心区域的构造。模型渲染阶段采用深蓝色纯色背景突出设备主体，通过三点布光方案展现不同材质的质感差异：白色外壳的漫反射效果、铜管的金属高光、黑色风机网罩的半通透阴影效果都做了针对性的参数调整，让整体渲染效果真实清晰，能够直观展示设备的外观形态与结构布局。设计过程中重点考量了气流平行于天花板的送风需求，通过风机位置与换热芯体的排布优化，实现双气流循环的换热效果，既保证冷却换热效率，又适配吸顶安装的空间限制，设备整体结构紧凑，各部件的拆分逻辑符合实际产品的装配流程，可用于暖通设备的方案展示、结构教学与安装模拟使用。
