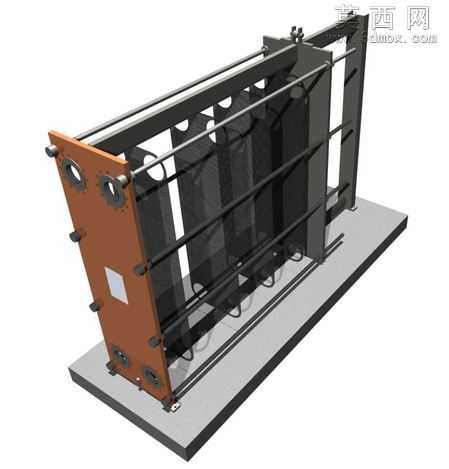

可拆式板式换热设备三维结构模型

本模型为可拆式板式换热器的三维数字化建模成果，建模过程中严格遵循板式换热器的实际工业设计规范，首先梳理整体装配逻辑：以底部承载安装底座为基础支撑，依次搭建两侧压紧板结构、多组叠装换热板片组件、贯穿式拉紧螺杆结构、介质进出口接管结构，完整还原设备的装配层级关系。建模阶段对各部件的尺寸比例进行精准把控，前端固定压紧板上的介质进出口法兰、定位孔位、密封槽结构均按照实际产品的结构特征进行还原，拉紧螺杆的排布位置、两端锁紧螺母的结构细节均做了精细化处理，叠装的换热板片组按照实际装配间距排布，清晰展现板片间形成的冷热介质流道结构，后端活动压紧板的导向支撑结构、上下导杆的承托结构也完整呈现，还原设备可拆解维护的结构特性。材质与渲染阶段，针对不同部件赋予对应工业材质属性：前端压紧板采用防锈漆面的金属材质，呈现出工业设备常用的棕红色漆面质感，拉紧螺杆、导杆、法兰部件赋予镀锌金属材质，还原金属加工件的哑光金属光泽，换热板片赋予不锈钢冲压件材质，展现薄板冲压后的金属质感，底部安装底座赋予铸铁材质，呈现厚重的承载部件质感，渲染过程中调整光影角度，清晰展现各部件的结构轮廓与装配关系，同时通过半透明辅助展示的方式，可直观呈现板片内部的介质流动路径，清晰展现板式换热器通过板片实现冷热介质热量交换的工作原理。设计思路上，本模型优先保证结构的完整性与装配合理性，既还原了设备的外部整体形态，也对内部核心换热组件的排布逻辑做了清晰呈现，可用于换热设备的结构教学、产品展示、装配模拟等场景，模型各部件均为独立可编辑的建模实体，可根据实际参数需求调整板片数量、螺杆间距、接口尺寸等参数，适配不同换热功率的设备设计参考需求，建模过程中规避了非必要的冗余结构，在保证结构辨识度的前提下优化模型面数，兼顾展示效果与使用流畅度。
