快速夹持式F型木工夹紧器结构设计

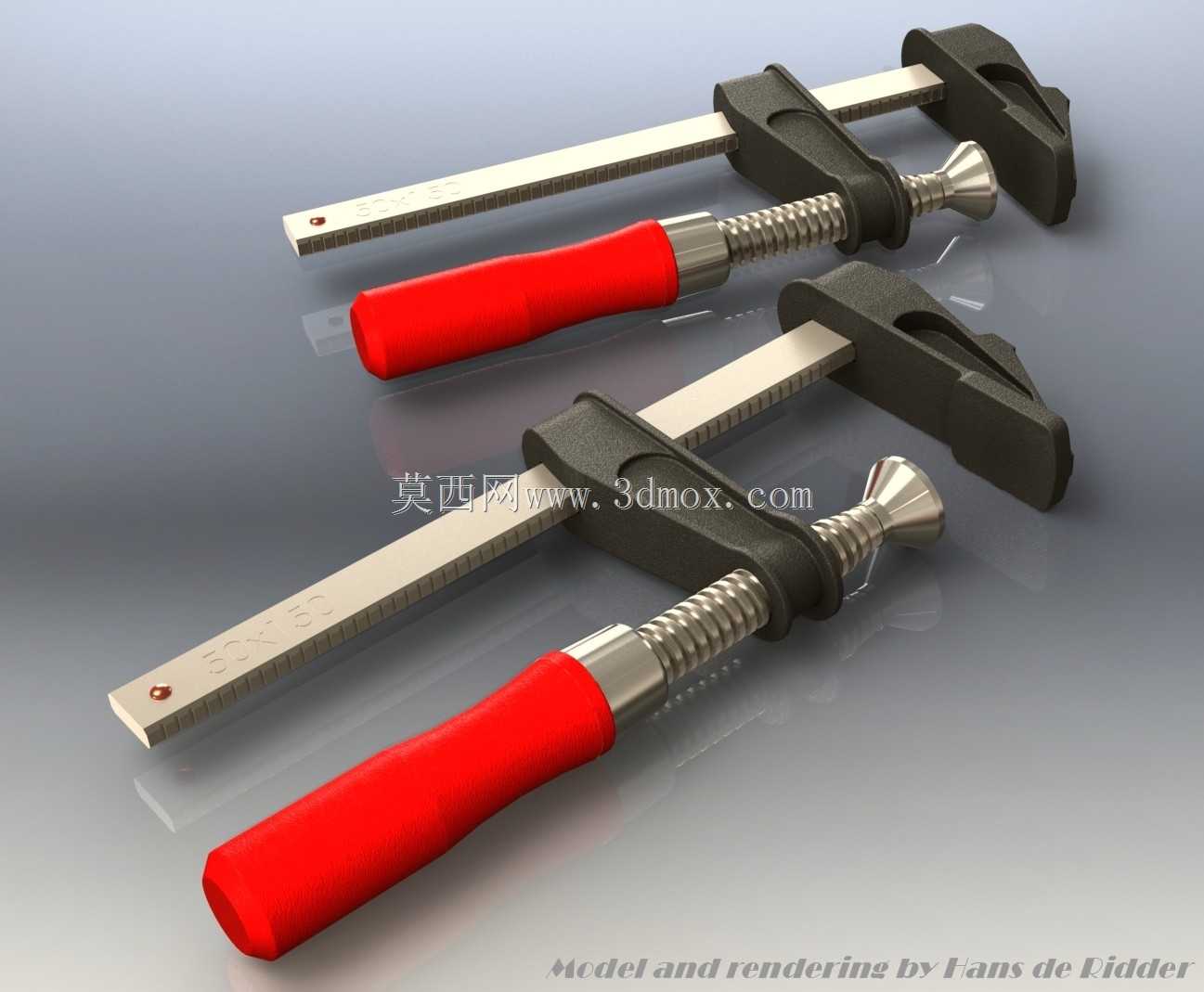

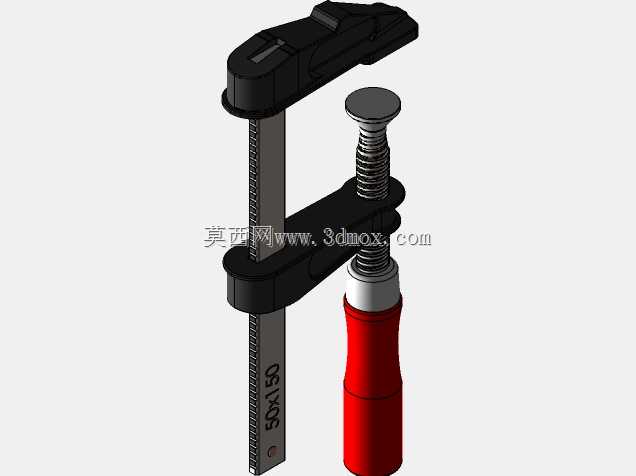

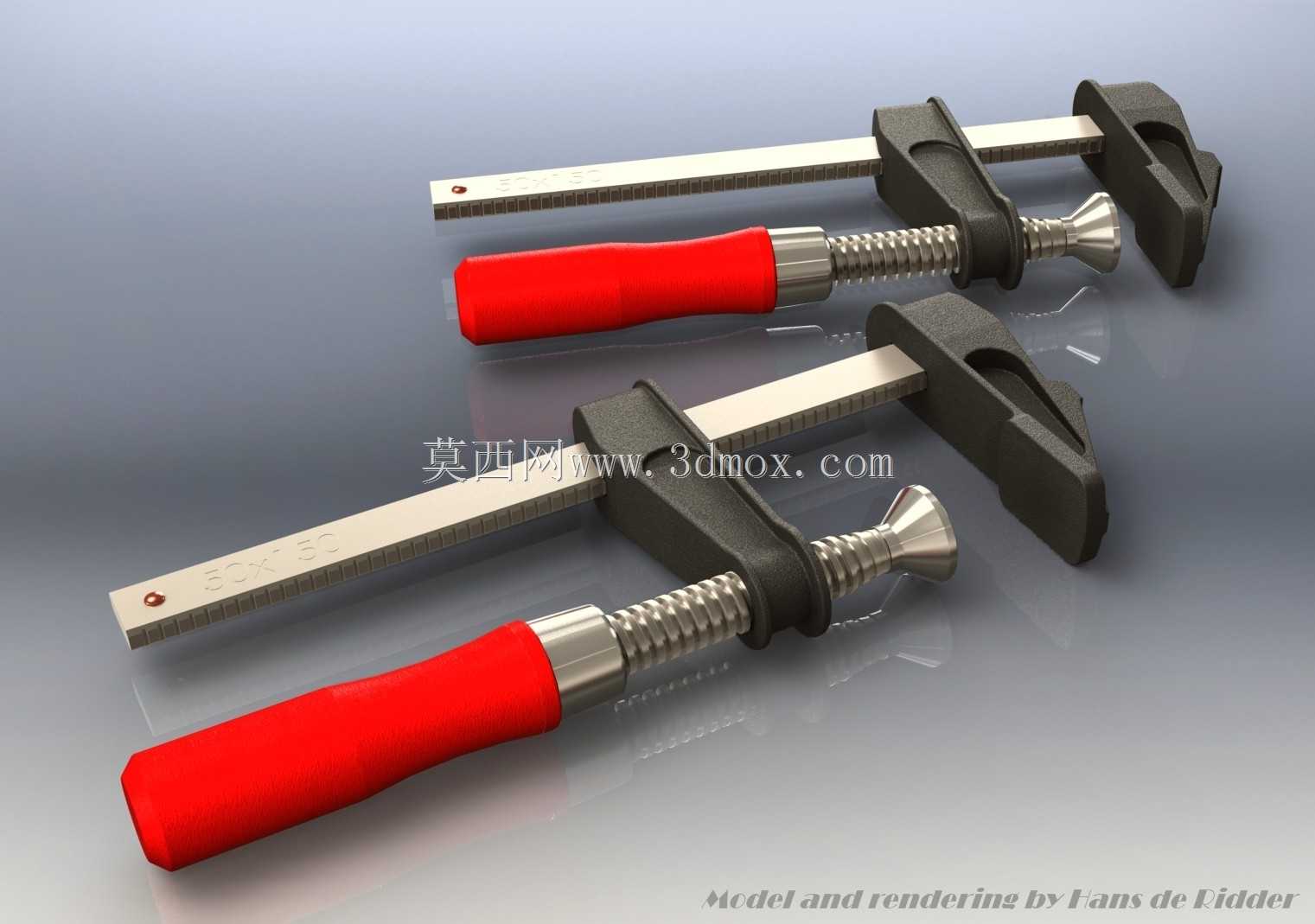

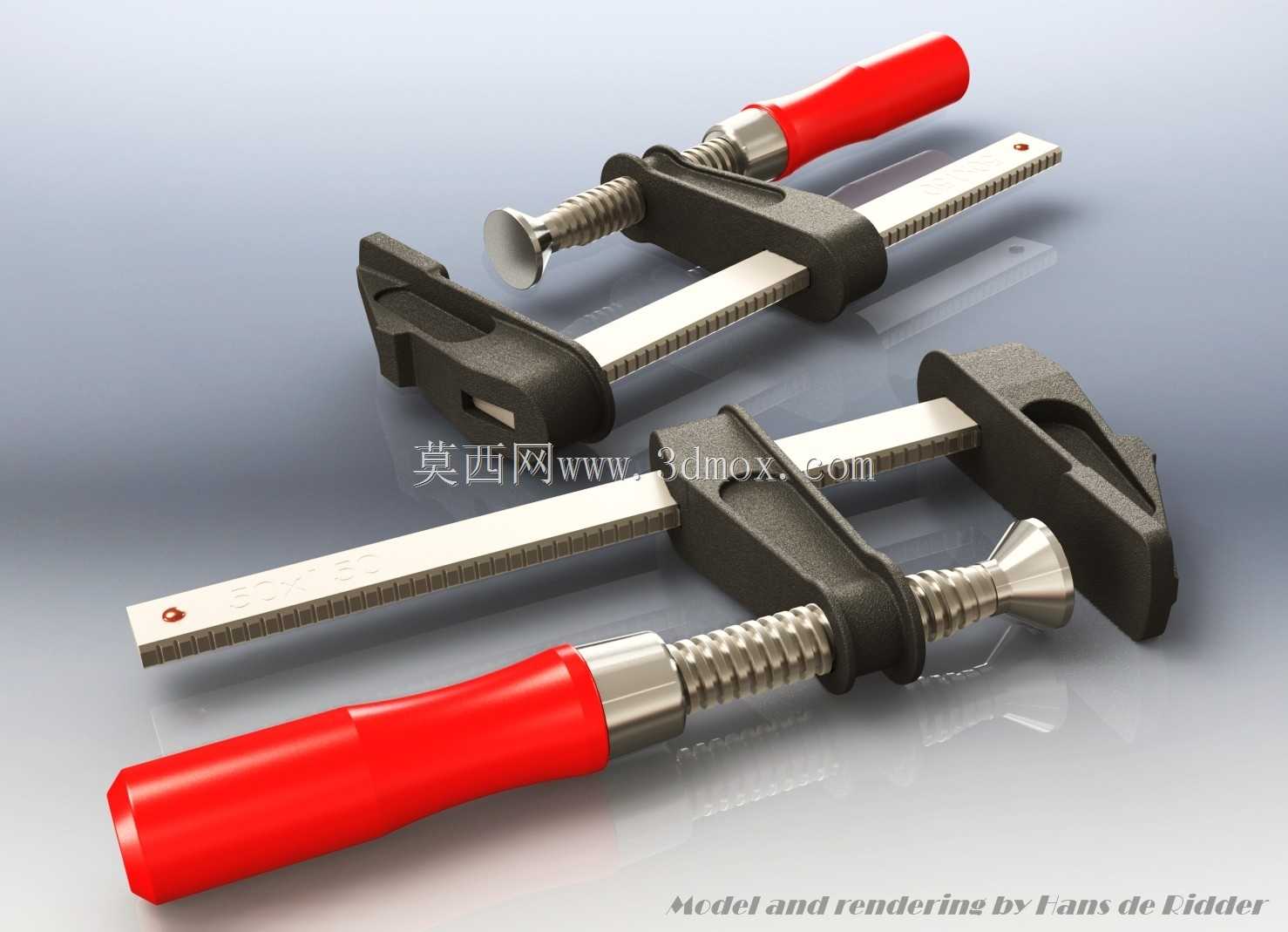

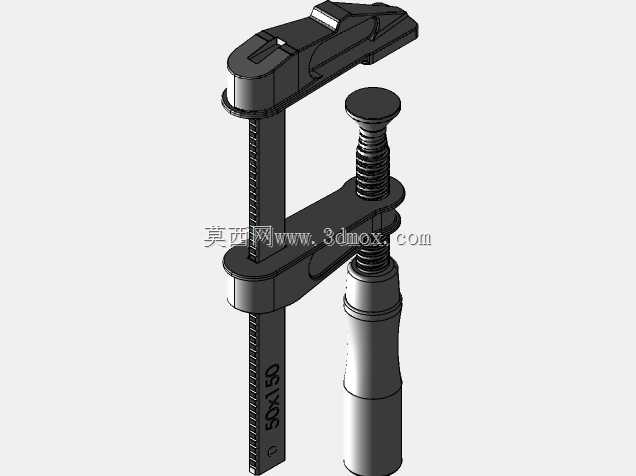

这款手动F型夹紧器是木工加工、小件装配、工件粘接固定场景中高频使用的夹持工装，区别于传统固定式G字夹，它采用可滑移的活动夹座搭配丝杆进给结构，能够根据待夹持工件的厚度快速调整夹持开口范围，无需全程旋转丝杆进退，大幅缩短夹持调节的操作时长，在批量小件粘接、板材临时拼合、工件钻孔定位、五金件焊接固定等场景中，能够有效降低操作人员的辅助作业时间，提升工位作业效率。

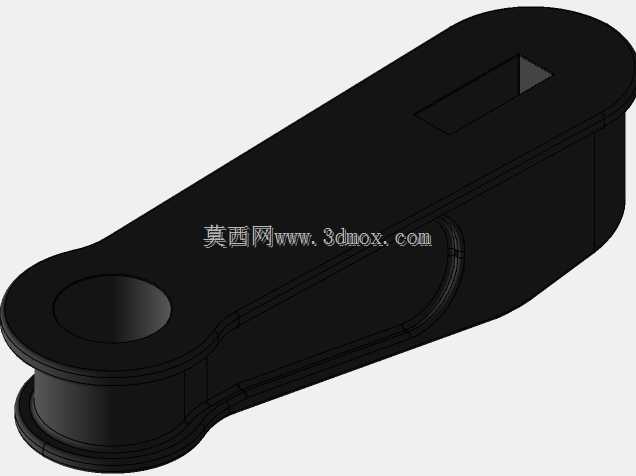

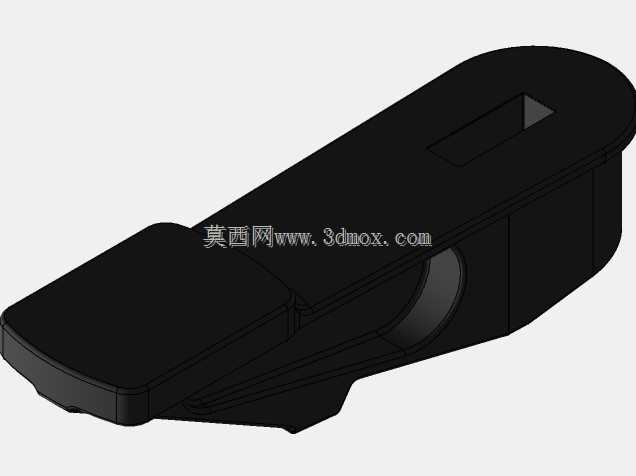

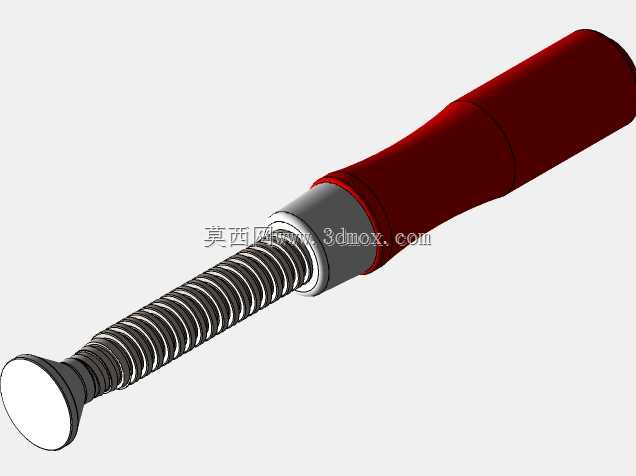

从功能特性来看，该夹紧器的固定夹爪与滑移导轨采用一体化刚性结构设计，导轨表面做了等距定位齿槽，活动夹座内置弹性定位卡块，调整开口时只需按压卡块解锁即可沿导轨快速滑动，到达目标位置后松开卡块即可完成粗定位，后续通过旋转带红色防滑手柄的丝杆即可对工件施加稳定的夹持压力，丝杆端部采用球面压头设计，夹持时压头可随工件表面角度自适应微调，避免硬接触刮伤工件表面，同时保证夹持力均匀分布，防止工件局部受压变形。手柄部分采用包覆式防滑绝缘结构，即使手上沾有木屑、胶水或少量油污，也能稳定握持施力，长时间操作不易打滑磨手。

在设计思路上，这款夹紧器优先兼顾了夹持刚性与操作便捷性的平衡，导轨采用冷拉型钢加工成型，截面为带加强筋的矩形结构，能够承受最大数百公斤的夹持反力而不发生弯曲变形，夹爪的夹持面做了平行度精度控制，闭合状态下两夹持面的平行度公差控制在0.1mm以内，保证夹持平整工件时不会出现翘边、压偏的问题。整体结构没有多余的复杂零部件，活动夹座与导轨的配合间隙经过优化，既保证滑移顺畅无卡滞，又不会出现夹持时的晃动松脱问题，日常使用中仅需定期在导轨与丝杆部位涂抹少量润滑脂即可长期维护，故障率极低。

从安装与使用边界来看，这款夹紧器属于手动便携工装，无需固定安装即可直接使用，最大开口范围可覆盖常规小件加工的绝大多数夹持需求，喉深尺寸经过优化，能够满足距离工件边缘一定深度的夹持需求，同时整体重量控制在单手可轻松握持的范围，操作人员可单手持夹完成定位、夹紧的全套操作，适配工作台面、临时加工工位、外出装配作业等多种使用场景，既可以用于木工领域的板材拼合、榫卯粘接临时固定，也可用于五金加工中的小件焊接定位、电子装配中的壳体粘接固定、维修场景中的零部件夹持固定，是多行业工位上通用性极强的辅助夹持工具。
