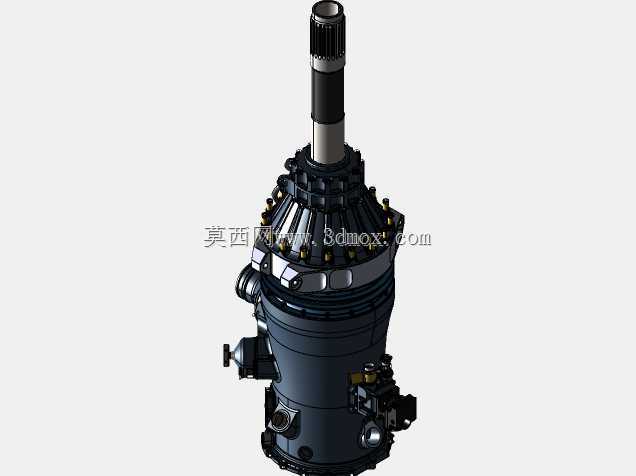

SA315B直升机主齿轮传动箱结构

该传动箱作为轻型直升机动力传递路径中的核心承力部件，主要应用于单发轻型多用途直升机的动力传输环节，适配高原作业、应急救援、农林喷洒、短途通勤等多种飞行场景下的动力分配需求，承担着将发动机输出的高转速低扭矩动力，转换为适配主旋翼低转速大扭矩需求的核心功能，同时需在飞行过程中持续承受旋翼交变载荷、发动机振动冲击以及复杂飞行姿态下的力矩波动，保障动力传递的稳定性与可靠性。在实际飞行作业中，该主齿轮箱需要在起飞、悬停、巡航、机动转向等不同飞行状态下，持续稳定完成动力换向与减速增扭，既要匹配发动机的输出转速区间，也要保证主旋翼获得足够的扭矩输出以提供升力与操纵力矩，同时还要兼顾传动过程中的 NVH 表现，降低齿轮啮合产生的振动与噪声向机身传递，提升飞行过程的平稳性与驾乘舒适度。从产品功能特性来看，该齿轮箱采用多级圆柱齿轮与锥齿轮组合的传动布局，能够在有限的舱内空间内完成动力的直角转向与多级减速，箱体采用一体化铸造成型结构，既保证了整体结构刚度，能够承受大扭矩传递下的结构形变，也预留了充足的加强筋布局来分散交变载荷的应力集中点，箱体上集成的安装支脚、轴承座孔位、润滑油道接口均经过位置精度优化，能够保证内部齿轮副的啮合间隙处于合理区间，减少偏磨与传动损耗。在设计思路层面，该结构优先考虑航空场景下的轻量化与可靠性平衡，在保证结构强度满足极端工况载荷要求的前提下，尽可能去除非承力区域的冗余材料，降低整体自重以提升直升机的有效载荷能力；内部齿轮副采用渐开线齿形修形设计，能够补偿加工装配误差以及载荷作用下的轴系形变，保证全工况下的齿面接触均匀性，提升齿轮的疲劳寿命；箱体的密封结构采用多重密封设计，能够适应高空低气压、大温差的使用环境，避免润滑油泄漏与外界杂质进入箱体内影响传动部件寿命。从外形尺寸与安装边界来看，该齿轮箱整体采用紧凑化的轮廓设计，上部对接主旋翼桨毂安装接口，侧部对接发动机动力输出轴，下部预留与机身主承力框架的连接点位，所有外接的润滑管路、传感器接口均布置在便于维护的外侧区域，整体安装边界充分适配轻型直升机上机身的舱内空间，不会与周边的操纵线系、燃油管路、航电设备产生安装干涉，同时预留了足够的维护操作空间，便于日常检查油位、更换滤芯以及定期检修作业，能够满足航空装备高维护性的使用要求。
