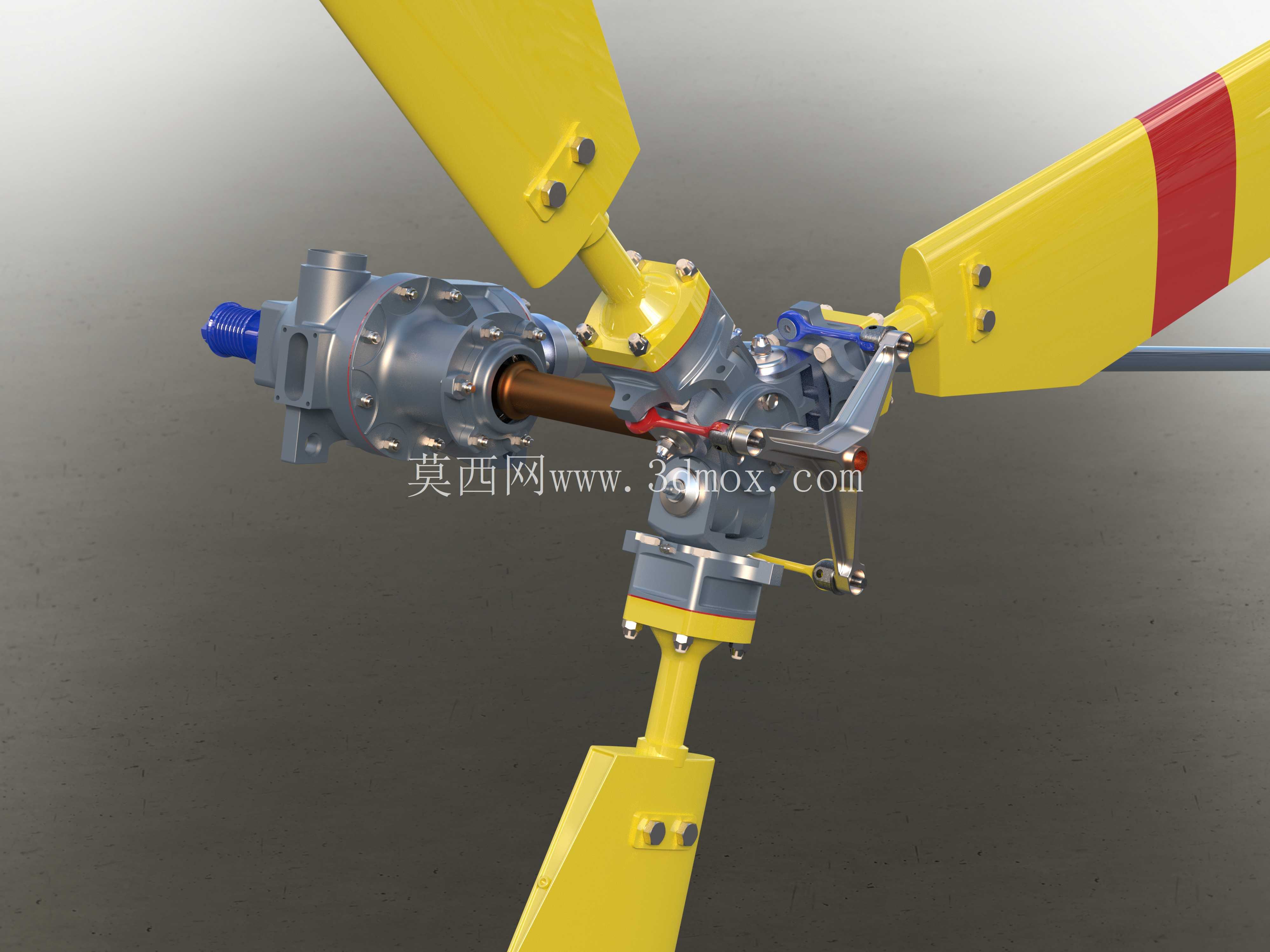

SA315直升机尾桨传动变速总成结构

　　从结构设计逻辑来看，该总成采用锥齿轮组作为核心减速换向结构，输入轴通过花键结构与尾传动轴系对接，接收来自主减速器的动力输入，内部通过配对螺旋锥齿轮完成90度动力换向，同时匹配尾桨所需的工作转速，齿轮副的啮合间隙、接触印痕均按照航空传动件的精度要求设计，能够在高转速、交变载荷的工况下保持稳定传动，避免出现啮合冲击导致的振动超限问题。壳体采用高强度铝合金分段式设计，既兼顾了航空部件对重量控制的严苛要求，又能为内部齿轮、轴承、操纵摇臂组件提供足够的支撑刚度，壳体上预留的安装边与尾梁结构的安装接口完全匹配，安装定位销孔的位置度公差控制在0.02mm以内，能够保证现场装配时的同轴度要求，避免安装偏差导致的轴系附加载荷。在轻型单发直升机的尾段动力传递链路中，尾桨变速装置是抵消主旋翼反扭矩、实现航向操纵的核心传动部件，该套结构对应SA315系列高海拔轻型直升机的尾段传动需求，适配高原、复杂山地等起降场景下的尾桨动力输出要求，能够在主减速器引出的高转速动力输入下，完成转速匹配、转向调整与扭矩传递，为尾桨提供符合操纵要求的旋转动力，保障直升机在悬停、前飞、侧飞等不同飞行状态下的航向可控性。

　　外露的桨夹安装座采用叉耳式结构，通过推力轴承与变距拉杆连接，能够在传递旋转扭矩的同时，响应航向操纵的变距输入，调整尾桨的桨距角，进而改变尾桨推力大小，实现直升机的航向调整，变距拉杆的铰接点均采用自润滑关节轴承，无需频繁维护即可保证操纵动作的顺滑无卡滞，适应高空低温、沙尘等复杂外场环境下的使用需求。从安装边界来看，该总成的轴向安装尺寸与尾梁末端的结构空间完全适配，三个桨叶安装位沿输出轴周向均布，桨叶安装后的旋转包络不会与尾梁、平尾等周边结构发生干涉，输入轴的连接法兰与尾传动轴的万向节对接尺寸符合该机型的通用接口标准，可直接替换同型号的在役部件，无需对周边结构进行二次修改。

　　在实际使用场景中，该类尾桨变速总成需要承受直升机机动飞行时的交变扭矩载荷，尤其是在侧风悬停、快速转向等工况下，齿轮副与轴承的瞬时载荷会达到额定值的1.8倍以上，因此在结构设计时，对壳体的受力薄弱位置、齿轮的齿根强度、轴承的额定动载荷均做了冗余设计，能够满足直升机适航规范中的疲劳寿命要求。总成上集成的润滑通道采用飞溅润滑与脂润滑结合的方式，高转速的齿轮副依靠箱体内的润滑油飞溅实现润滑与散热，外露的操纵铰接点采用封盖式脂润滑结构，能够避免沙尘、雨水进入铰接面造成磨损，外场维护时仅需按照定检周期补充润滑脂即可，无需拆解箱体。

　　桨叶与桨夹的连接采用锥销压紧结构，能够保证桨叶在高速旋转时的连接可靠性，同时预留的桨叶角度调整基准位，可在地面维护时快速校准尾桨的初始安装角，保证尾桨在标准工况下的推力输出符合设计值。整个总成的重量控制严格按照航空部件的设计要求，在保证结构强度的前提下，通过壳体拓扑优化、非受力位置挖槽减重等方式，将整体重量控制在同功率级别传动装置的较低水平，避免尾段重量过大导致直升机整体重心偏移，影响飞行操纵品质。
